TMUX7308F是具有 1.8V 逻辑的 ±60V 故障保护、8:1、单通道多路复用器
来源:互联网 发布时间:2022-02-17 分享至微信

产品详情

描述:

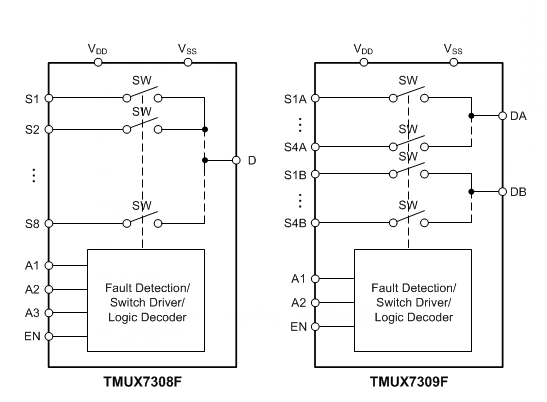

TMUX7308F 和 TMUX7309F 是现代互补金属氧化物半导体 (CMOS) 模拟AM3354BZCZA100多路复用器,采用 8:1(单端)和 4:1(差分)配置。这些器件适用于双电源(±5 V 至 ±22 V)、单电源(8 V 至 44 V)或非对称电源(例如 V DD = 12 V、V SS = –5 V)。过压保护在通电和断电条件下均可用,使 TMUX7308F 和 TMUX7309F 器件适用于无法精确控制电源排序的应用。

该器件可在通电和断电条件下阻断高达 +60 V 或 –60 V 对地的故障电压。当不存在电源时,无论开关输入条件和逻辑控制状态如何,开关通道都保持关闭状态。在正常工作条件下,如果任何 Sx 引脚上的模拟输入信号电平超过电源电压(V DD或 V SS)阈值电压 (V T ),则通道关闭,Sx 引脚变为高阻抗。选择故障通道时,将漏极引脚(D或DX)拉到超过的电源(V DD或V SS)。

低电容、低电荷注入和集成故障保护使 TMUX7308F 和 TMUX7309F 器件能够用于高性能和高稳健性都至关重要的前端数据采集应用。这些器件采用标准 TSSOP 封装和更小的 WQFN 封装(如果 PCB 空间有限,则非常理想)。

特性:

●供应范围广:

○双电源:±5 V 至 ±22 V

○单电源:8 V 至 44 V

●集成故障保护:

○过压保护,源极到电源或源极到漏极:±85 V

○过压保护:±60 V

○断电保护:±60 V

○非故障通道继续运行

○不存在逻辑输入的已知状态

○在过压条件下输出钳位到电源

●闩锁免疫

●1.8V 逻辑能力

●故障安全逻辑:最高 44 V 独立于电源

●逻辑引脚上的集成下拉电阻

●先断后合切换

●行业标准 TSSOP 和更小的 WQFN 封装

参数:

配置:8:1

通道数 (#):1

电源电压-单(V):12、16、20、36、44

协议:模拟

罗恩(典型值)(欧姆):250

CON (典型值) (pF):40

通态泄漏电流(最大值)(μA):0.025

带宽 (MHz):80

工作温度范围(℃):-40 到 125

特征:1.8V 兼容控制输入、先断后合、故障安全逻辑、过压保护、断电保护

输入/输出持续电流(最大值)(mA):10

电源电流 (Typ) (uA):250
