问:电子元器件选型基础-继电器


继电器是一种电控制的开关。今天,我们就来聊聊几个有关继电器的种类、结构和选型等方面的问题。

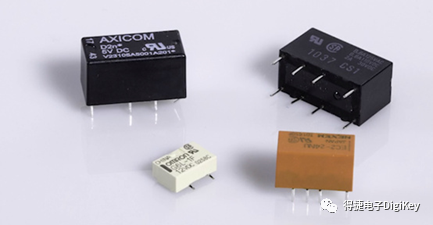

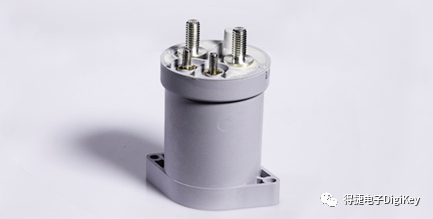

1.  常见继电器种类有哪些?

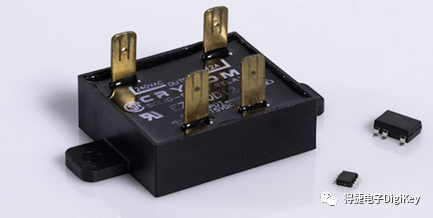

  • 固态继电器
    应用:无触点开关,寿命长,适用于高频应用中。












2.  如何根据参数找到所需的继电器?



比如:想找一个12V、10A、SPDT、非闭锁型汽车继电器。

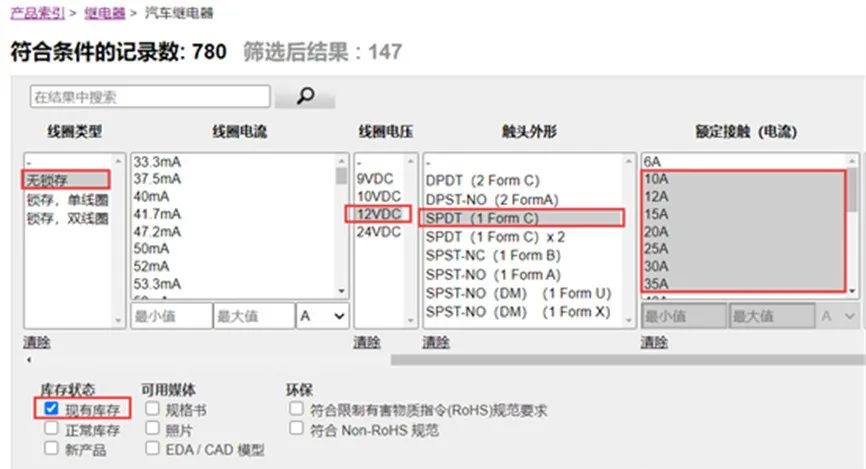

在Digi-Key官网中,汽车继电器产品类别下,选择相应的参数:


  • 电流可以选择10A以及10A以上,额定电流大的可以向下兼容。

  • SPDT × 2代表两个独立SPDT电路。这里不太适用。

  • 非闭锁型选择无锁存。






3.  什么是闭锁型继电器?

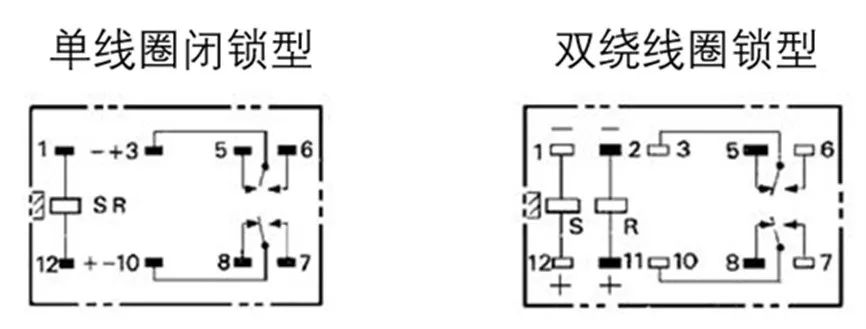

闭锁型继电器可分为单线圈闭锁型和双线圈闭锁型。


  • 单线圈闭锁型继电器:线圈通电,接点动作;线圈断电,接点仍保持前一状态,只有给线圈加一个反向电压,接点才复位。
  • 双绕线圈锁型继电器:给置位线圈通电,接点动作;线圈断电,接点仍保持前一状态,只有给复位线圈通电,接点才复位。

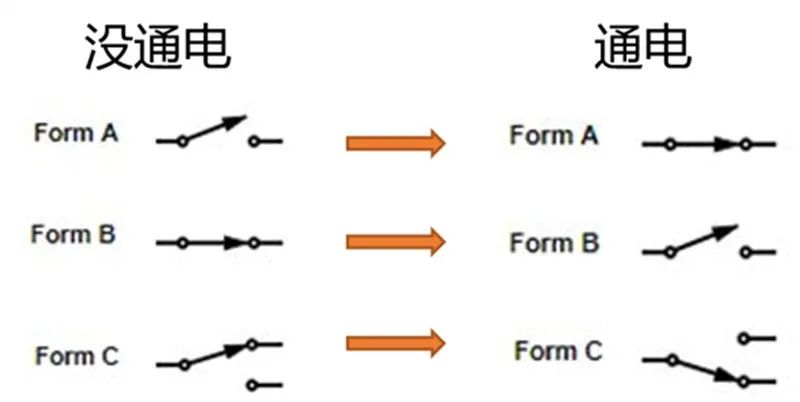

4.  继电器三种触头结构 (Form A 、 Form B 和 Form C) 有何区别?


通过下图可以直观地看出三种不同继电器触头结构之间的区别。
