STVP是ST早期的一款下载编程工具,支持早期的ST早期的芯片(比如ST7系列),也支持STM8、 STM32。


该工具虽然相对ST-LINK utility、STM32CubeProg比较老,但该工具官方在2017年还进行了维护,也有一部分用户在使用。


1

STVP介绍

STVP:ST Visual Programmer,即ST的一套可视化下载编程工具。


STVP提供了一个面向ST单片机的Flash全功能烧写环境,可方便的用于读取、写入和校验芯片内部存储器与选项字节。

1.支持下载调试硬件:
支持的下载调试器比较多:
  • ST-Link
  • R-Link
  • STice
  • STick
  • ST7DVP3
  • ST-TSLink
  • ······

2.编程模式(协议)
编程模式与下载调试器有关。
比如ST-Link支持:
  • JTAG
  • SWD
  • SWIM

还有一些其他模式:
  • ICP
  • Scoket

3.支持编程的芯片
STVP编程工具是兼容多个系列的芯片:
  • ST7系列
  • STM8系列
  • STM32系列

先放三张图给大家看看:

大家可以从这张图片看到很多信息,当还有很多内容,下面继续讲述。


2

STVP下载

1.官网地址:

https://www.st.com/en/development-tools/stvp-stm32.html

(公号不支持外链接,请复制链接到浏览器打开)


2.网盘地址:
官方需要账号或填写相关信息才能下载,也可以在我网盘下载,后台回复“ST工具下载链接”获取网盘下载地址。

3.STVP安装包说明
STVP目前最新版本V42.0.0,不出意外,官方应该不会再更新了(当然,不一定)

下载的安装包(sttoolset_pack42.exe),是一个集多种工具为一体的安装包。

sttoolset_pack42.exe官方有几种描述:
  • stvd-st7
  • stvd-stm8
  • stvp-st7
  • stvp-stm8
  • stvp-stm32

所以,有几个地址下载的也是同一个安装包:

https://www.st.com/en/development-tools/stvd-st7.html

https://www.st.com/en/development-tools/stvd-stm8.html


https://www.st.com/en/development-tools/stvp-st7.html

https://www.st.com/en/development-tools/stvp-stm8.html

https://www.st.com/en/development-tools/stvp-stm32.html


也就是说,sttoolset_pack42.exe是包含 STVDST Visual Develop) 和 STVP(ST Visual Programmer) 两种工具。

STVD支持ST7系列、STM8系列的软件开发环境(IDE)。

STVP支持ST7系列、STM8系列、STM32系列的下载编程工具。


3

STVP安装

1.安装环境

官网下载的安装包是exe文件,也就是说只支持Windows,不支持Linux、 Mac等操作系统。

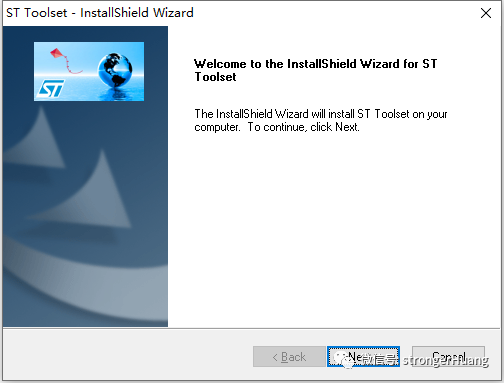

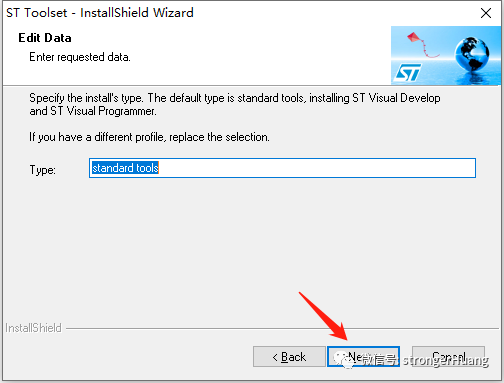

2.安装过程

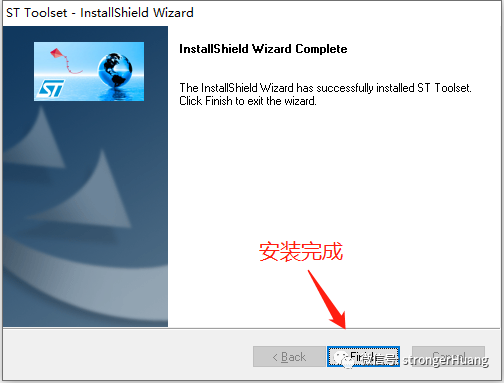

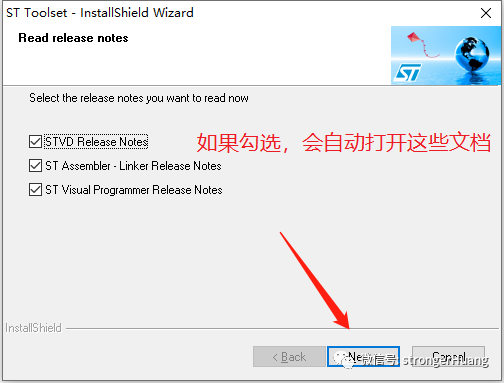

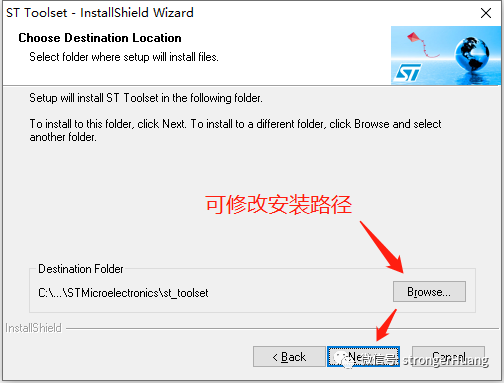

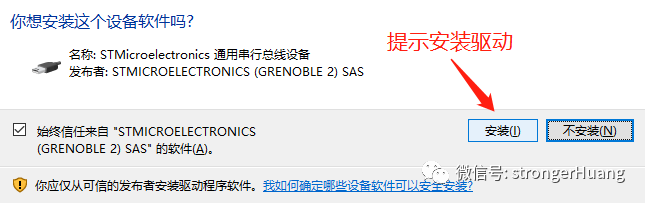

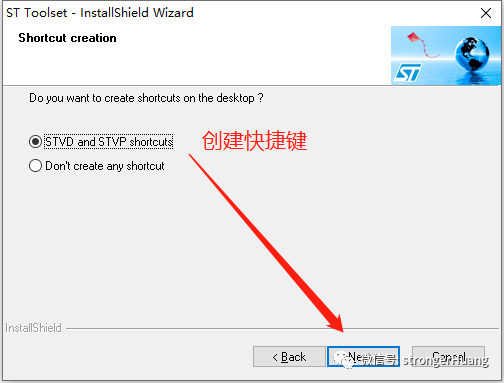

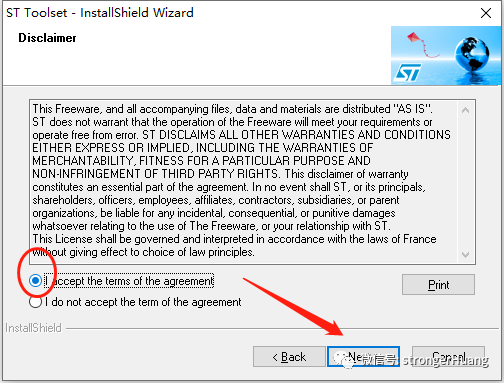

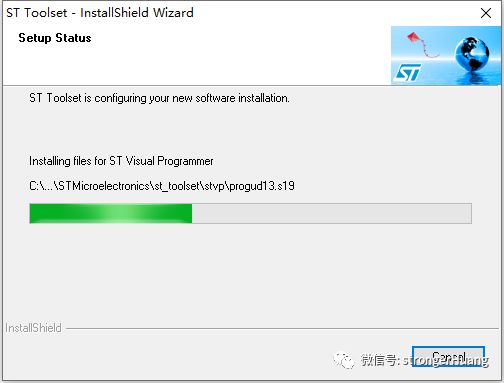

Windows的安装基本都是一路Next下去,根据提示选择安装就行了,下面针对初学者,把过程分享出来。


提示:

可能你电脑系统的环境与我有差异,过程中可能有一些差异,一般来说问题不大。


4

STVP使用

STVP作为一个编程工具,包含常规的读、写(下载/编程)、擦除,选项字节编程等。


我们这里以ST-Link、 STM32F411为例来描述一下:

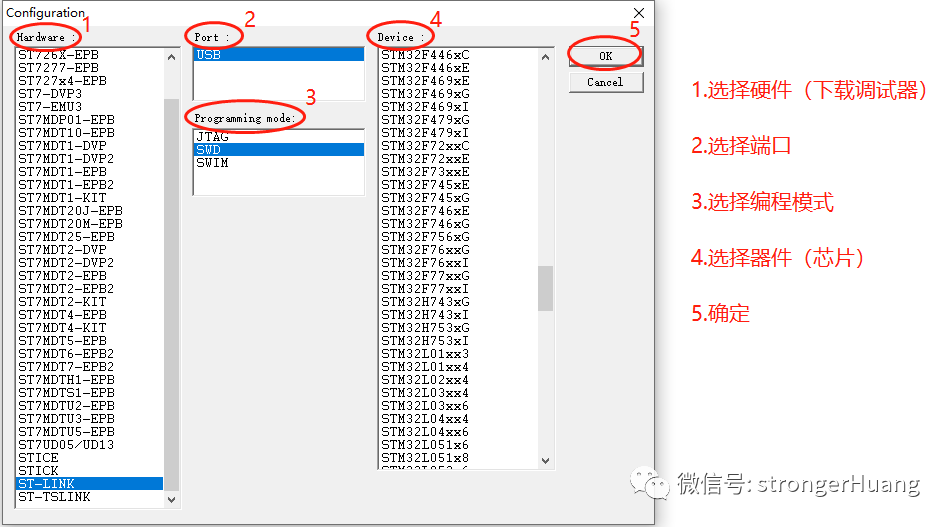

1.打开STVP,选择下载器类型、芯片等。


根据你硬件情况,完成上面5个步骤。

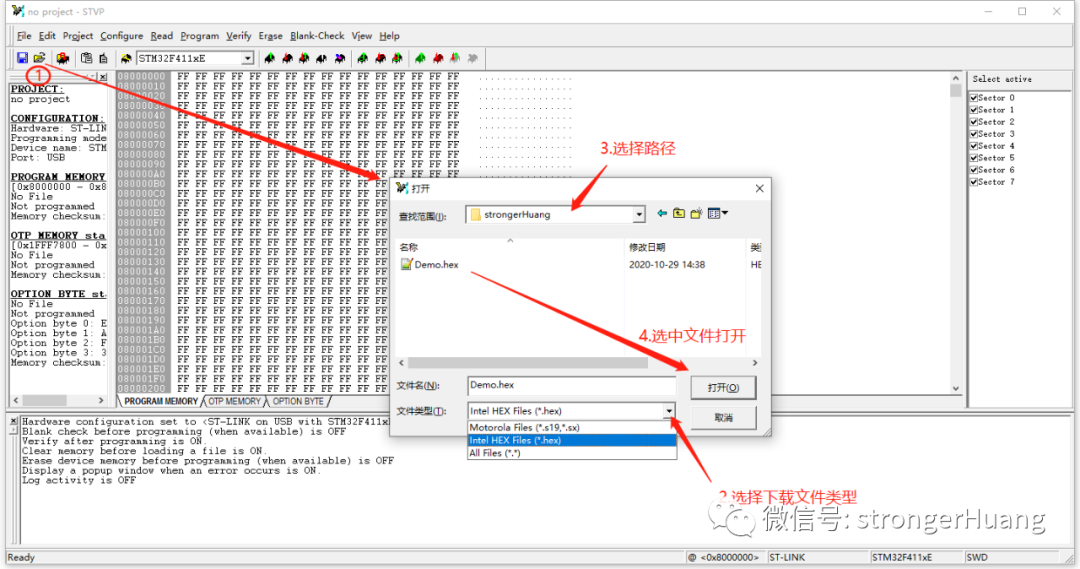

2.打开下载文件

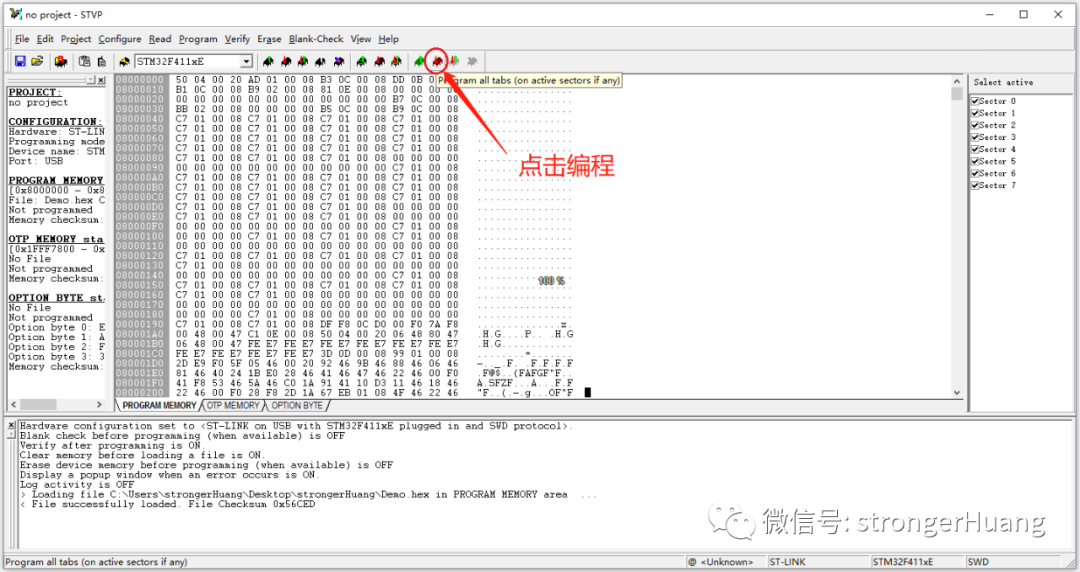

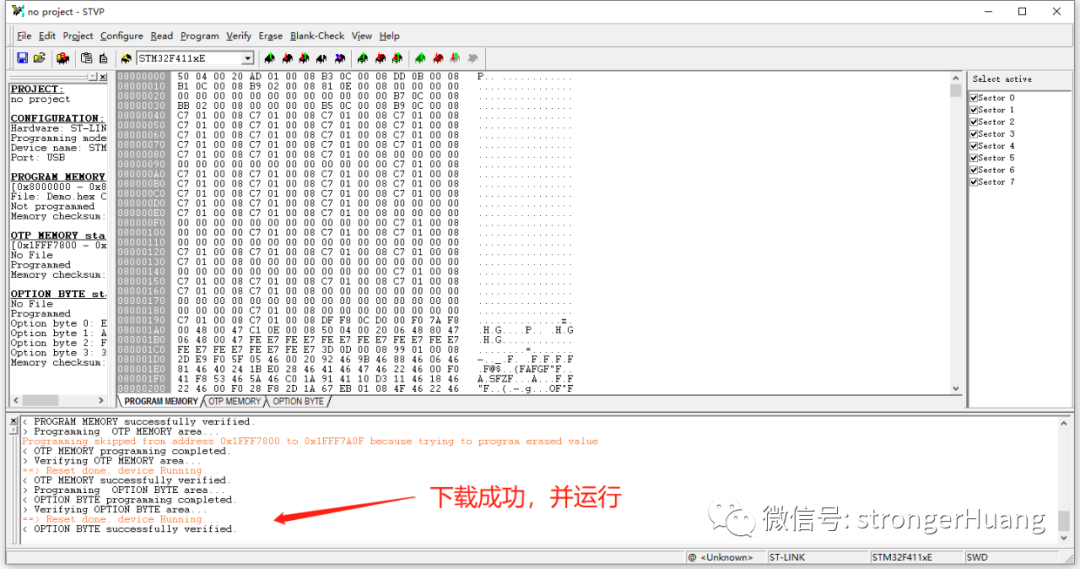

3.下载(编程)

下载之前需要用ST-Link链接好STM32:


4.擦除

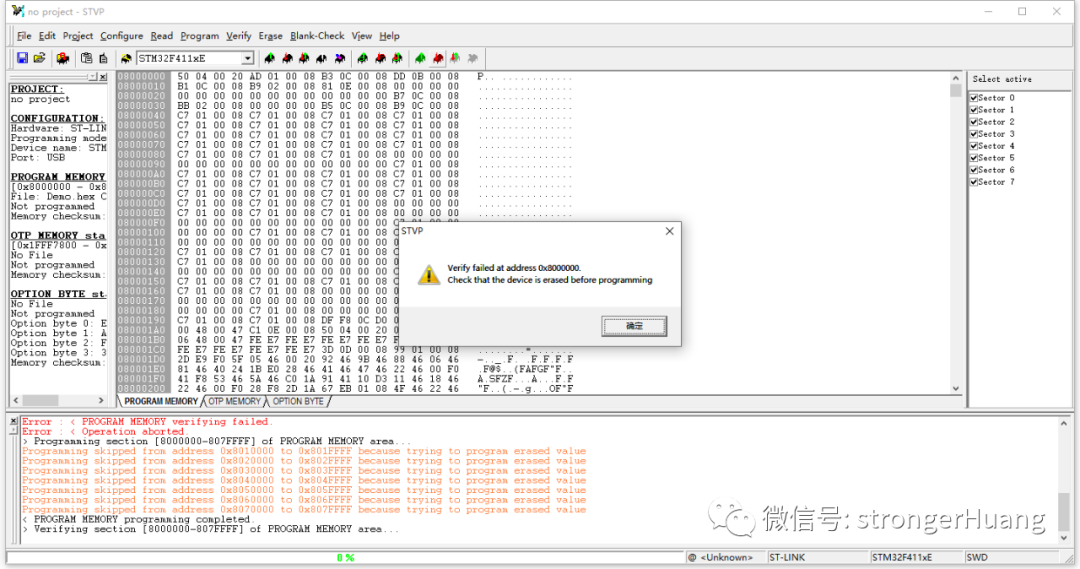

下载过程可能会出现一些问题,比如写保护、未擦除

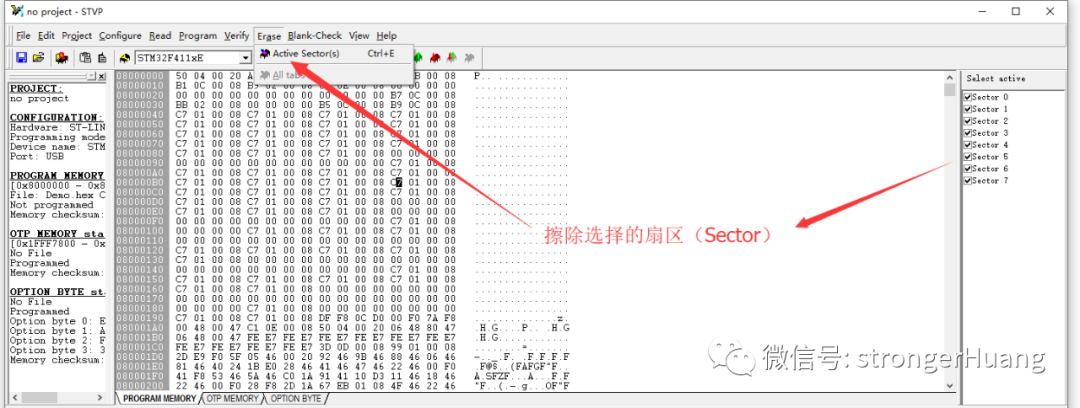

此时,进行擦除操作:

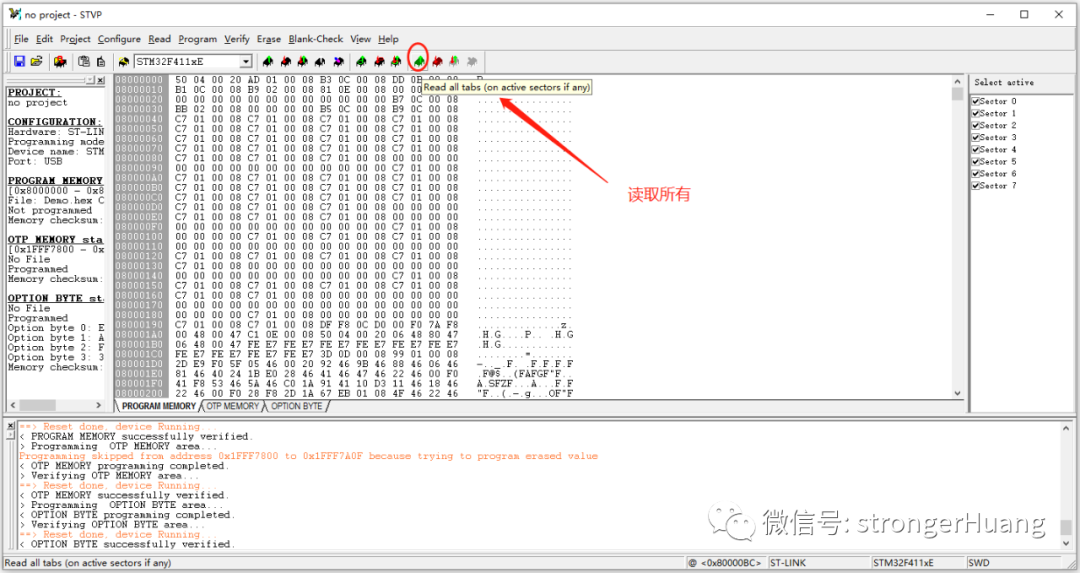

5.读取

有时候我们需要读取芯片内部Flash,可通过这个工具读取并保存为bin,或hex文件。(前提是没有读保护)

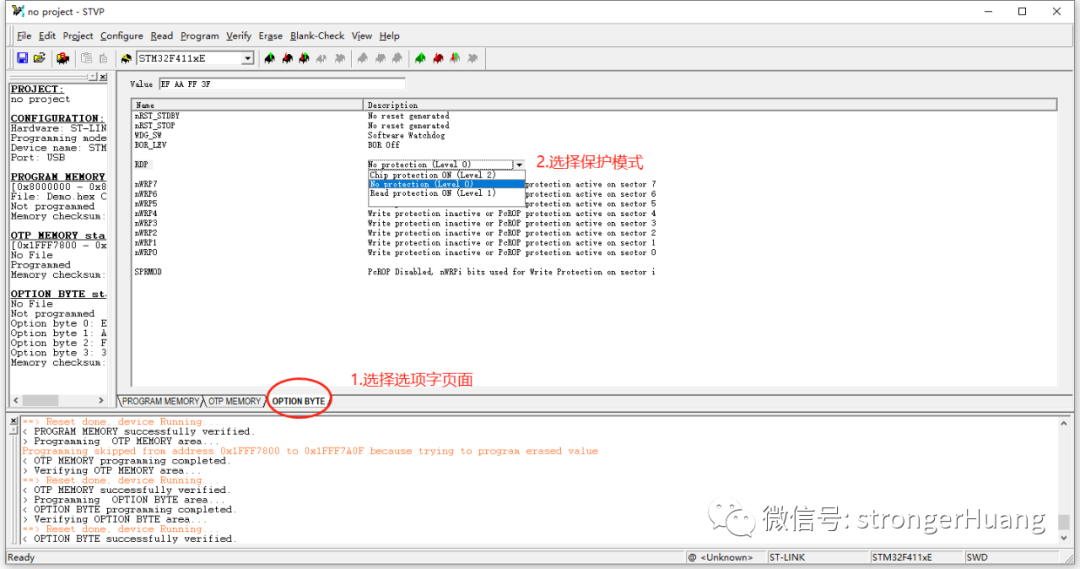

6.修改选项字

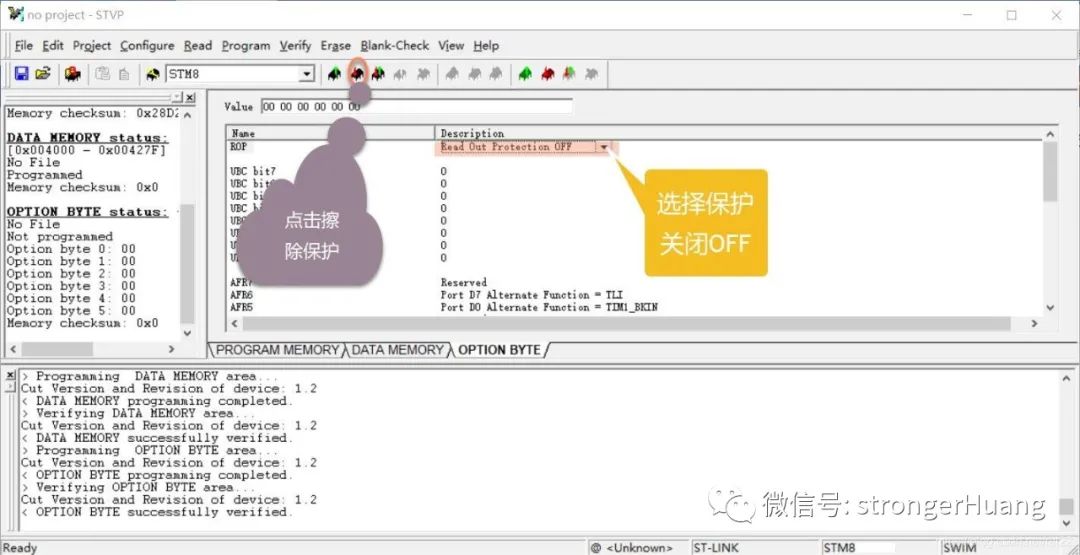

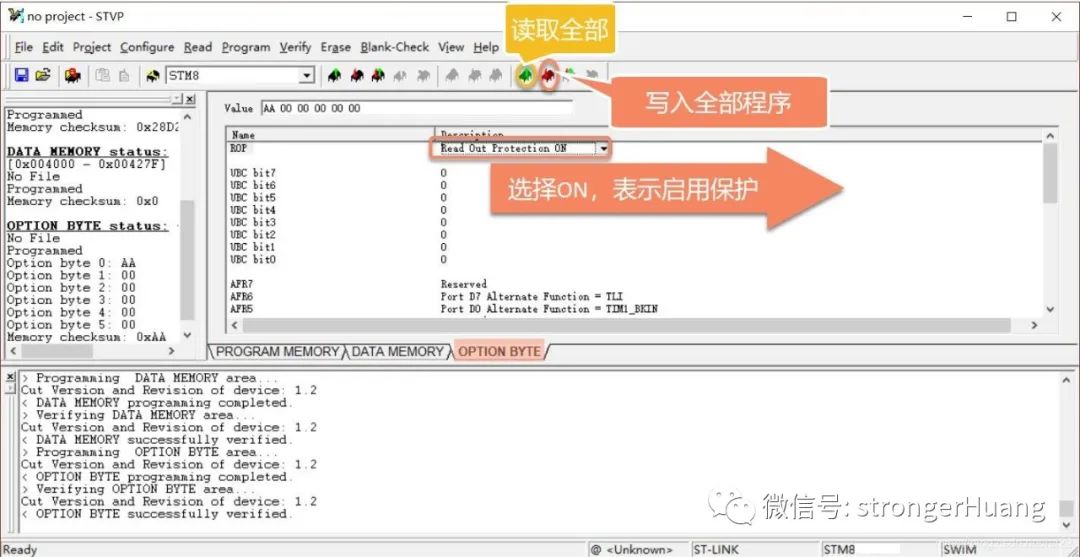

有些选项字我们可以通过编程工具进行修改,比如读写保护:


好了,基本内容就介绍到这里,最后说明一下,STVP是一款免费的软件工具,大家可以放心使用。
