THS7365是具有 3-SD 和 3-HD 6 阶滤波器和 6-dB 的 6 通道视频放大器
来源:中国IC网 发布时间:2021-11-19 分享至微信

产品详情

描述:

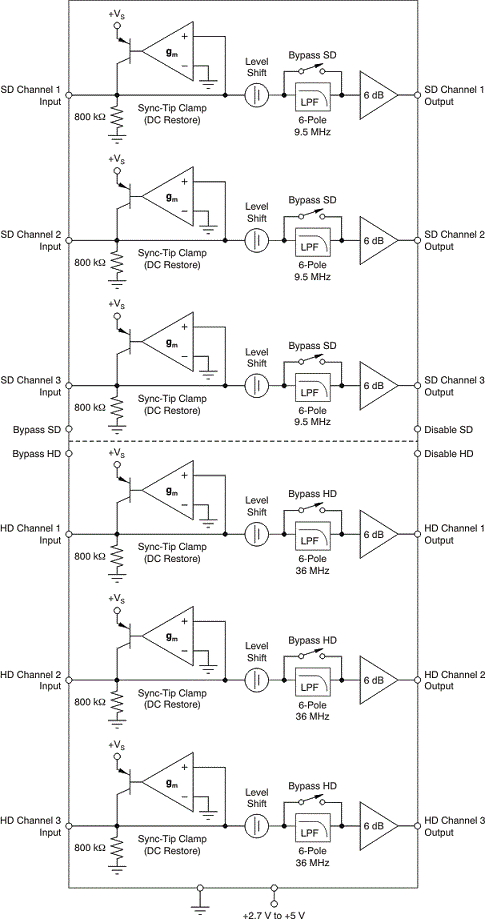

THS7365采用革命性的互补硅锗 (SiGe) BiCom3X 工艺制造,是一款低功耗、单电源、2.7V 至 5V、AD7898ARZ-10六通道集成视频缓冲器。它包含三个标清 (SDTV) 和三个高清 (HDTV) 滤波器频道。所有滤波器都具有可旁路的六阶巴特沃斯滤波器特性,可用作数模转换器 (DAC) 重建滤波器或模数转换器 (ADC) 抗混叠滤波器。

THS7365 具有灵活的输入耦合功能,可针对交流或直流耦合输入进行配置。300 mV 的输出电平偏移允许在具有 0V 输入的输出端实现全同步动态范围。交流耦合模式包括用于复合视频 (CVBS)、Y' 和 R'G'B' 同步信号的透明同步端钳位。C'/P' B /P' R通道的交流耦合偏置可以通过在 V S+ 上添加一个外部电阻器轻松实现。

THS7365 是所有视频缓冲器应用的理想选择。其具有 6dB 增益的轨到轨输出级允许交流和直流线路驱动。每个通道驱动两条线或 75 个负载的能力允许作为视频线驱动器的最大灵活性。3.3 V 和 0.1 μA(禁用模式)下的 20.7 mA 总静态电流使其成为对功耗敏感的视频应用的绝佳选择。

THS7365 采用 TSSOP-20无铅绿色封装(符合 RoHS)。

特性:

●三个 SDTV 视频放大器,用于 CVBS、S-Video、Y'/P' B /P' R、480i/576i、Y'U'V' 或 R'G'B'

●三个 HDTV 视频放大器,用于 Y'/P' B /P' R、720p1080i/1080p30 或 G'B'R' (R'G'B')

●可旁路六阶低通滤波器:

◇SD 频道:-3 dB at 9.5-MHz

◇高清频道:-3 dB at 36-MHz

●多功能输入偏置:

◇具有 300mV 输出偏移的直流耦合

◇交流耦合同步端夹

◇带偏置的交流耦合

●内置 6dB 增益 (2V/V)

●+2.7V 至 +5V 单电源操作

●轨到轨输出:

◇输出摆幅在电源轨 100 mV 以内:允许交流或直流输出耦合

◇支持驱动两条视频线/通道

●低总静态电流:3.3 V 时为 20.7 mA

●禁用电源电流功能:0.1 μA

●低差分增益/相位:0.2%/0.3°

●符合 RoHS 的封装:TSSOP-20

●应用

◇机顶盒输出视频缓冲

◇PVR/DVDR/BluRay? 输出缓冲

◇低功耗视频缓冲

参数:

差异增益 (%):0.2

输出电流(典型值)(mA):80

Vs (最小值) (V):2.6

Vs(最大值)(V):5.5

差异相位(度):0.3

工作温度范围 (℃):-40 到 85
