随着HUAWEI华为SuperCharger超级快充的功率不断突破，22.5W以及40W两个功率级私有快充也相继开放给第三方厂商。得益于华为这一举措，用户在选充电配件上也有了更多选择。

最近充电头网拿到了两极道40W超级快充充电器，这是一款获得华为官方授权的电源配件，主打华为40W快充的同时，配备折叠插脚，相较官方原装配件来说更加便携，很适合华为手机用户携带外出出差。

充电器内置快充模块和华为原装充电器内部模组完全一样，采用华为原装充电器同厂同型号芯片，因此质量十分可靠，也能很好兼容华为各系列机型。下面充电头网就对这款充电器进行详细拆解，看看具体用料做工如何。

一、两极道40W超级快充外观

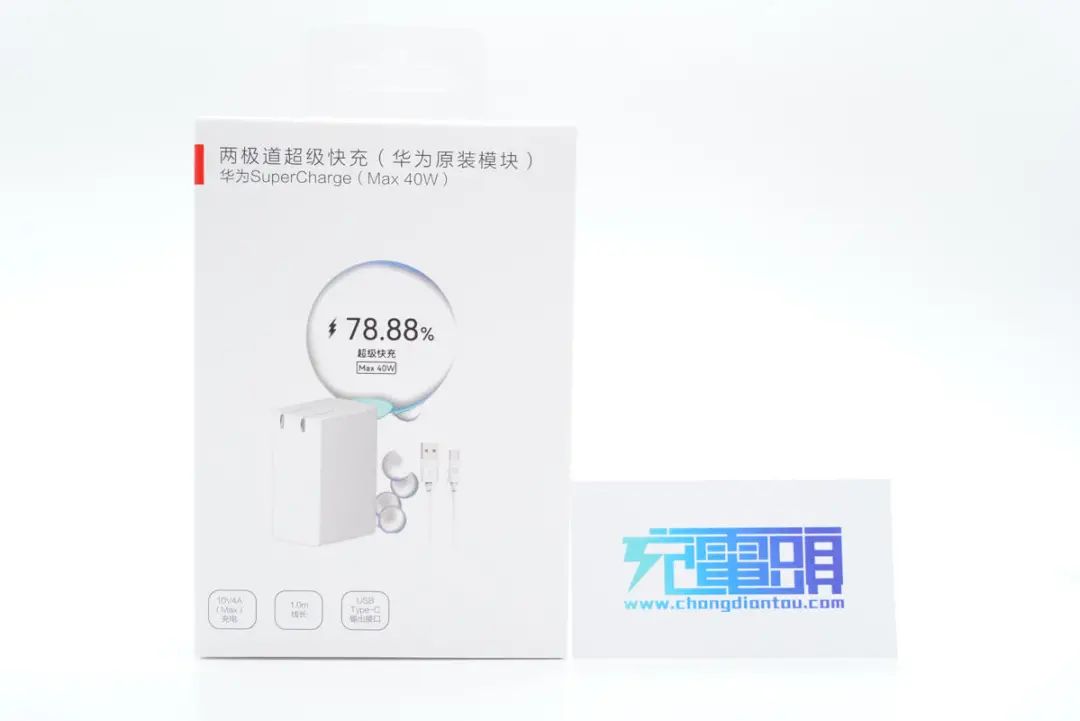

包装盒正面印有两极道超级快充（华为原装模块）、充电器套装图、华为手机超级快充充电动画以及三大卖点标识。

背面印有产品型号规格等信息。

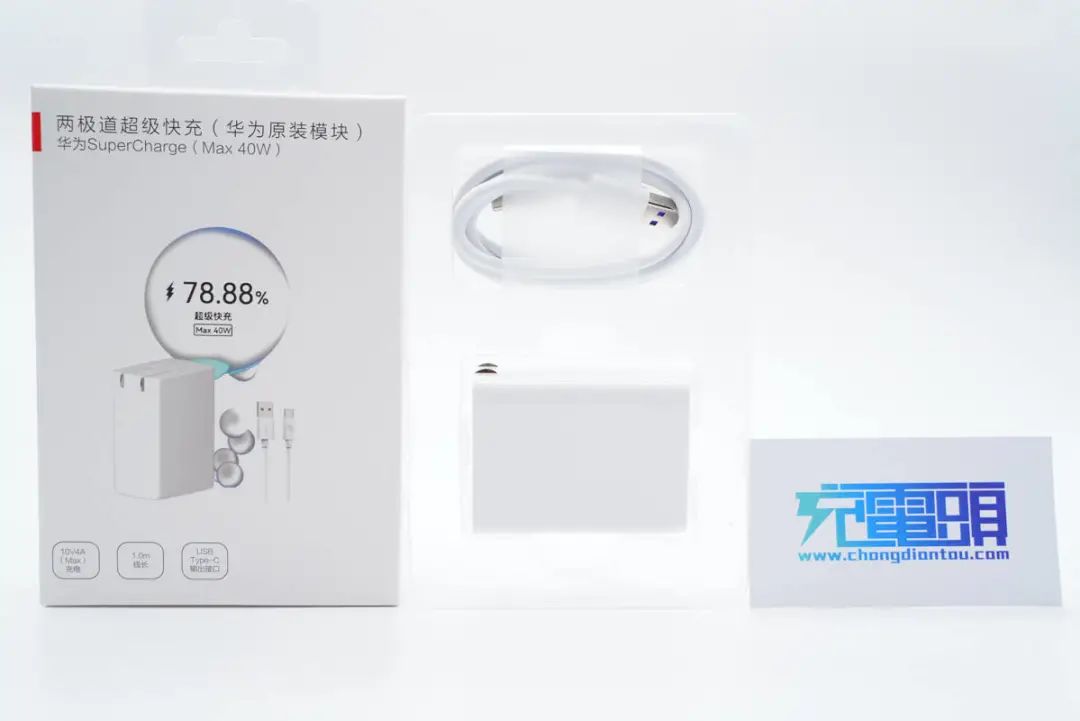

包装内含充电器和数据线。

附带的是5A A to C数据线，外面磨砂方便插拔。

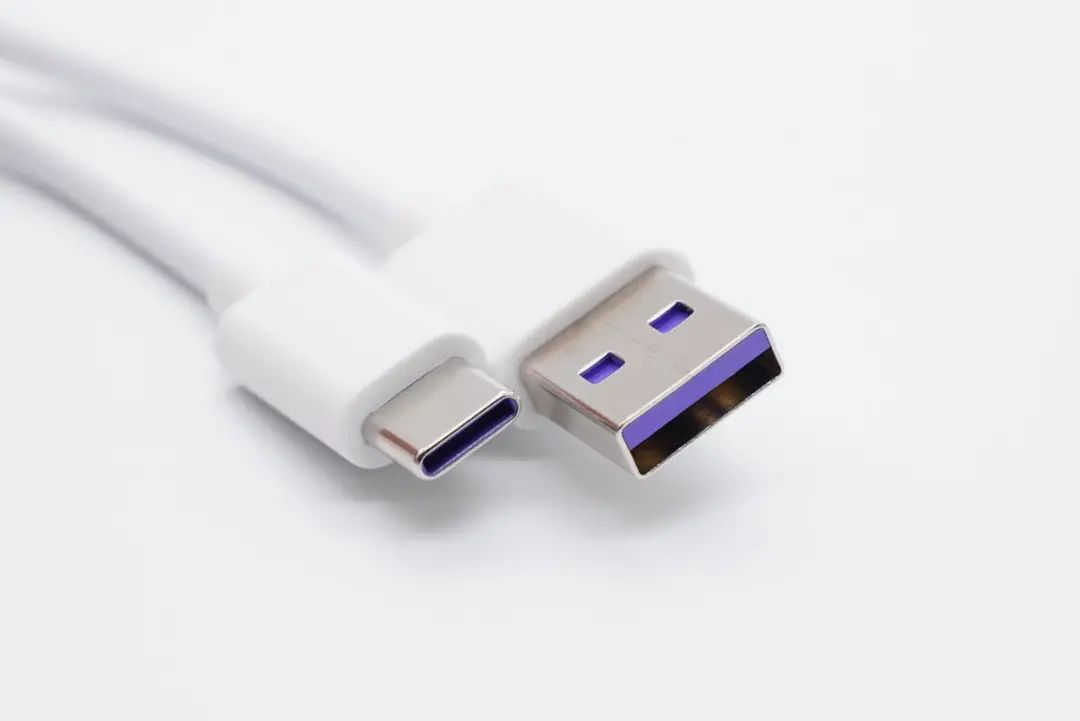

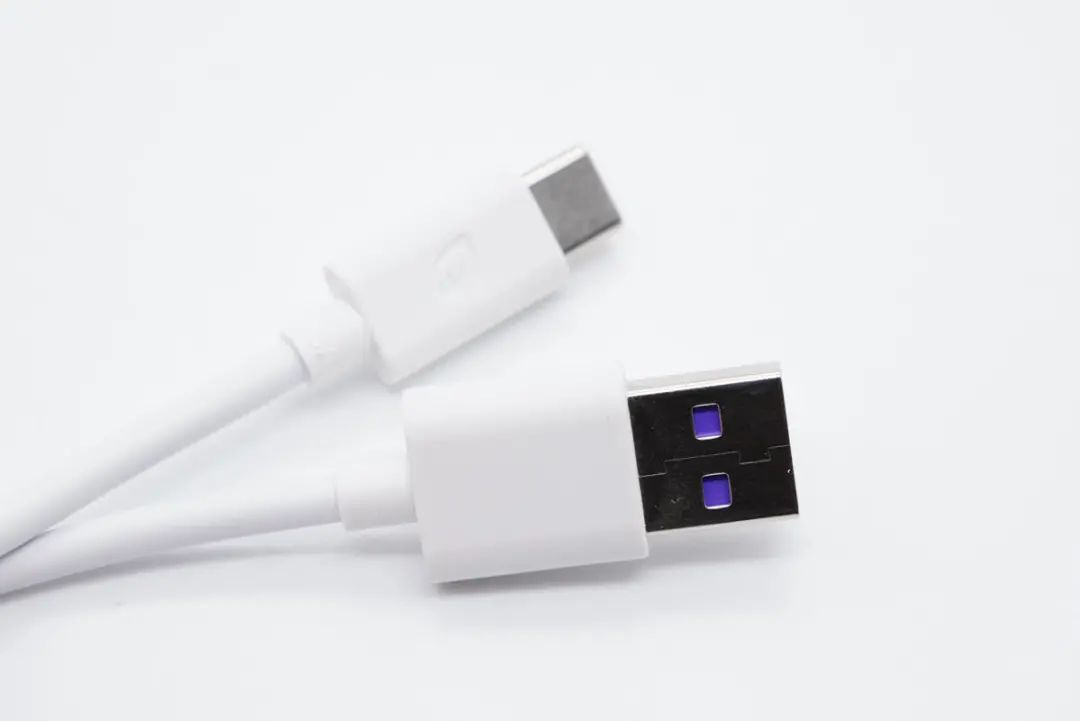

固态胶芯为紫色，表明支持华为超级快充。

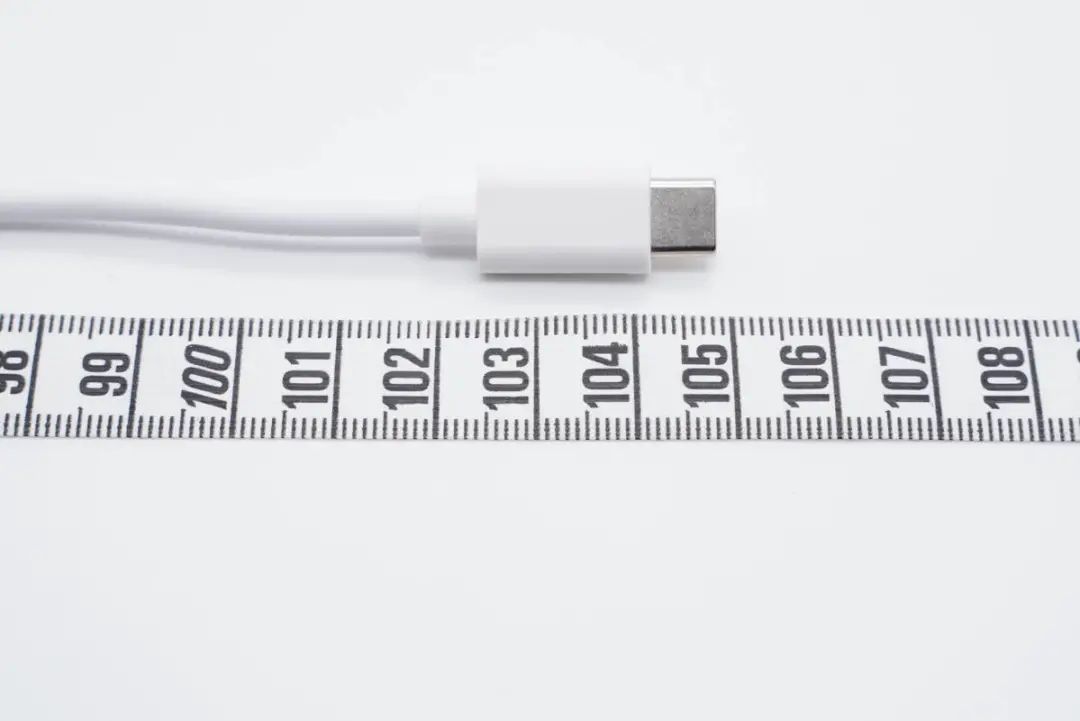

线缆长度约为105cm。

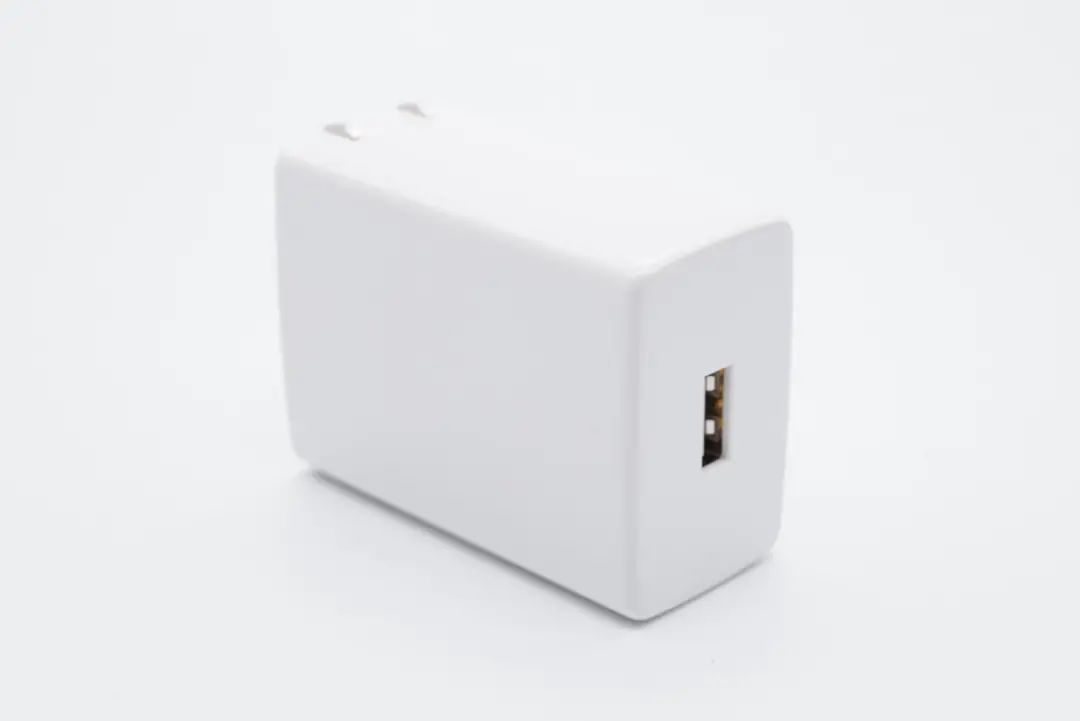

充电器采用PC材质白色外壳，机身表面钢琴烤漆工艺处理，边角圆润，整体风格十分简约。

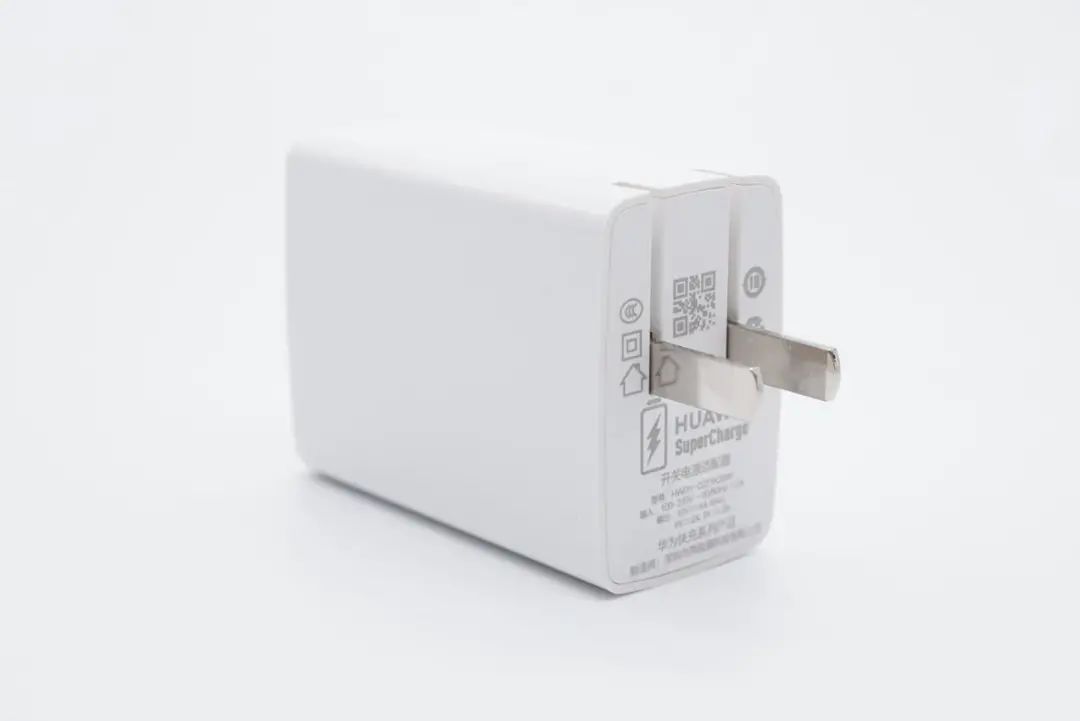

充电器配备的是可折叠国标插脚，携带方便且不会刮伤包里其它设备。

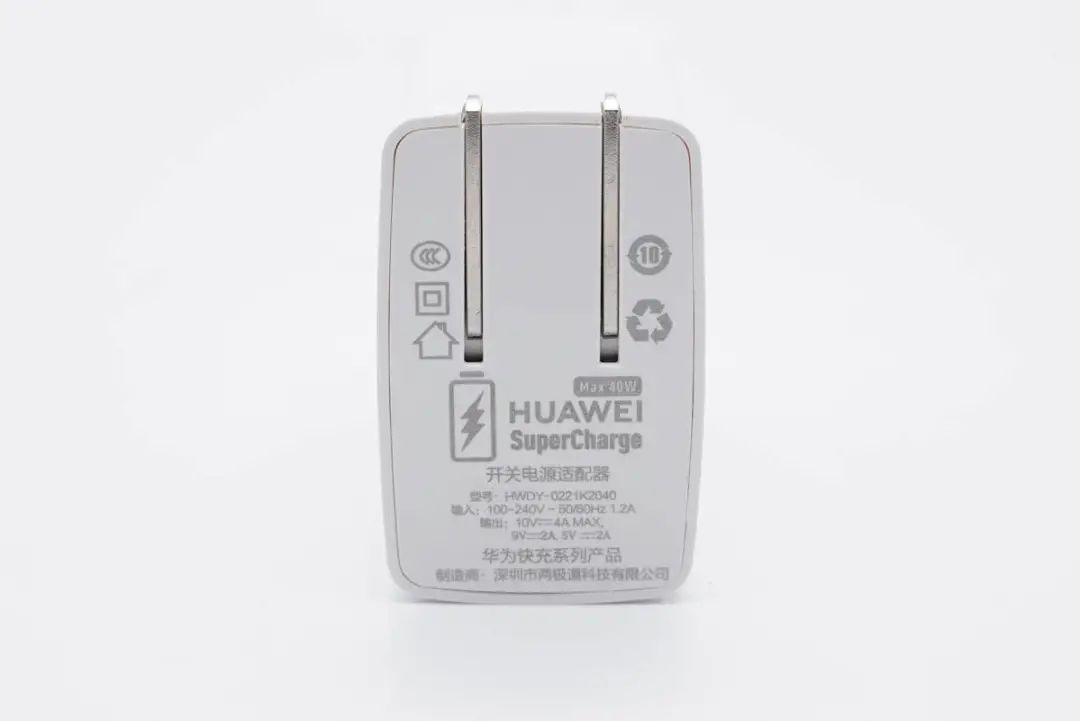

输入端外壳上印有充电器参数

型号：HWDY-0221K2040

输入：100-240V~50/60HZ 1.2A

输出：5V2A、9V2A、10V4A

华为快充系列产品

制造商：深圳市两极道科技有限公司

产品已经通过了CCC认证。

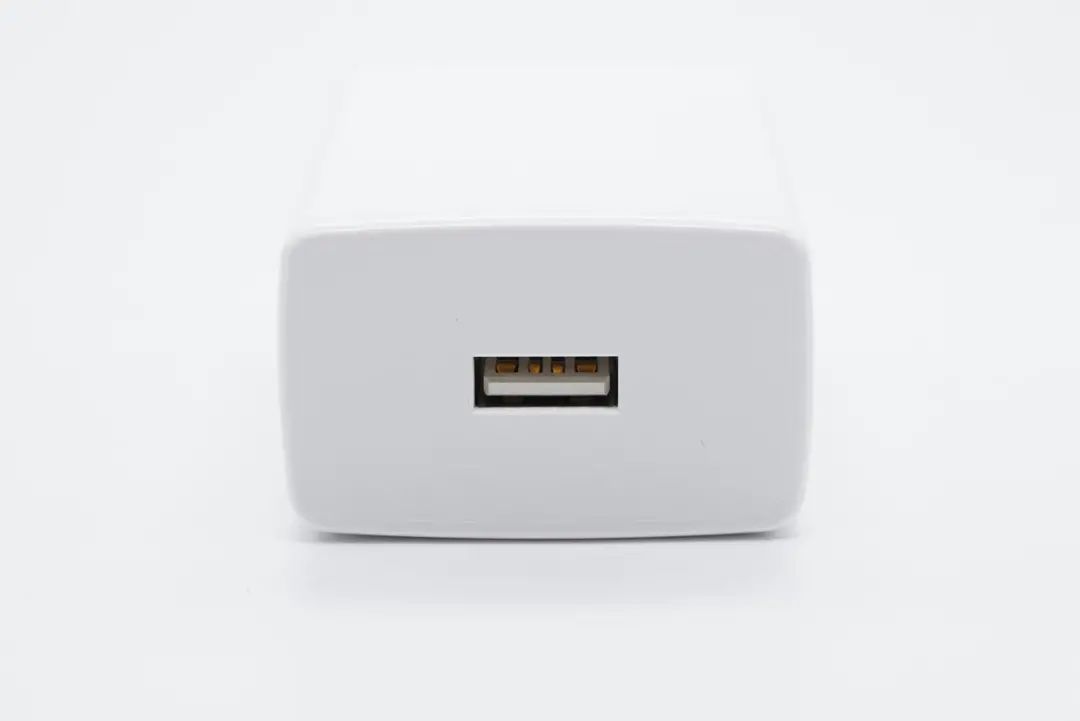

USB-A口居中设计，白色胶芯。

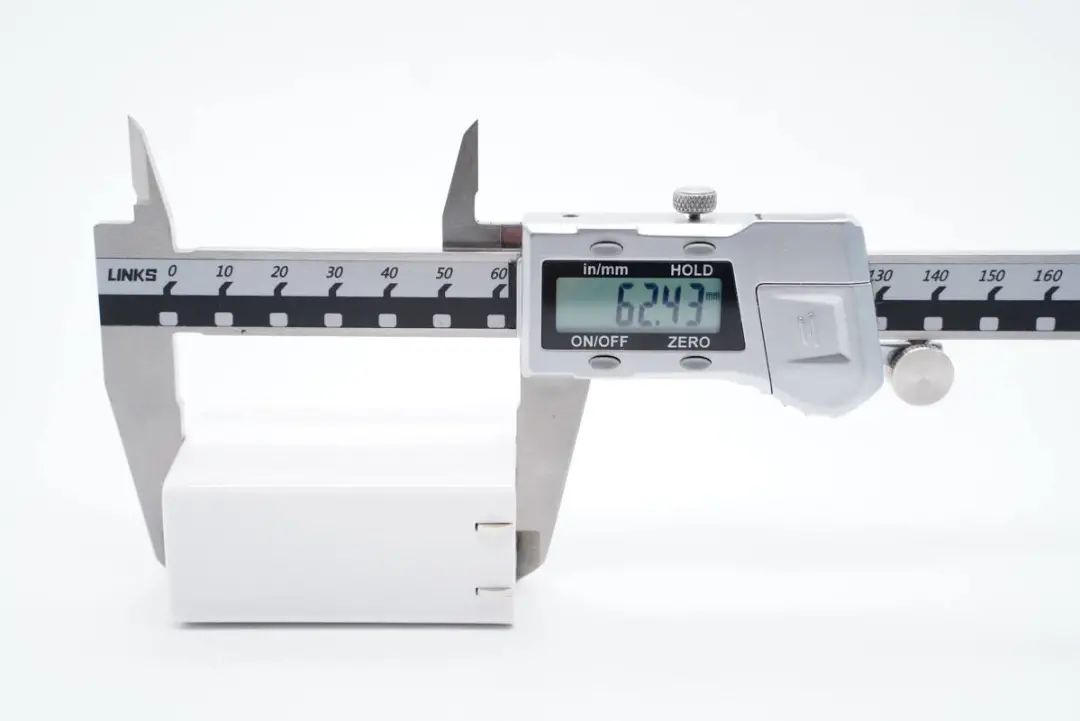

测得充电器机身长度为62.43mm。

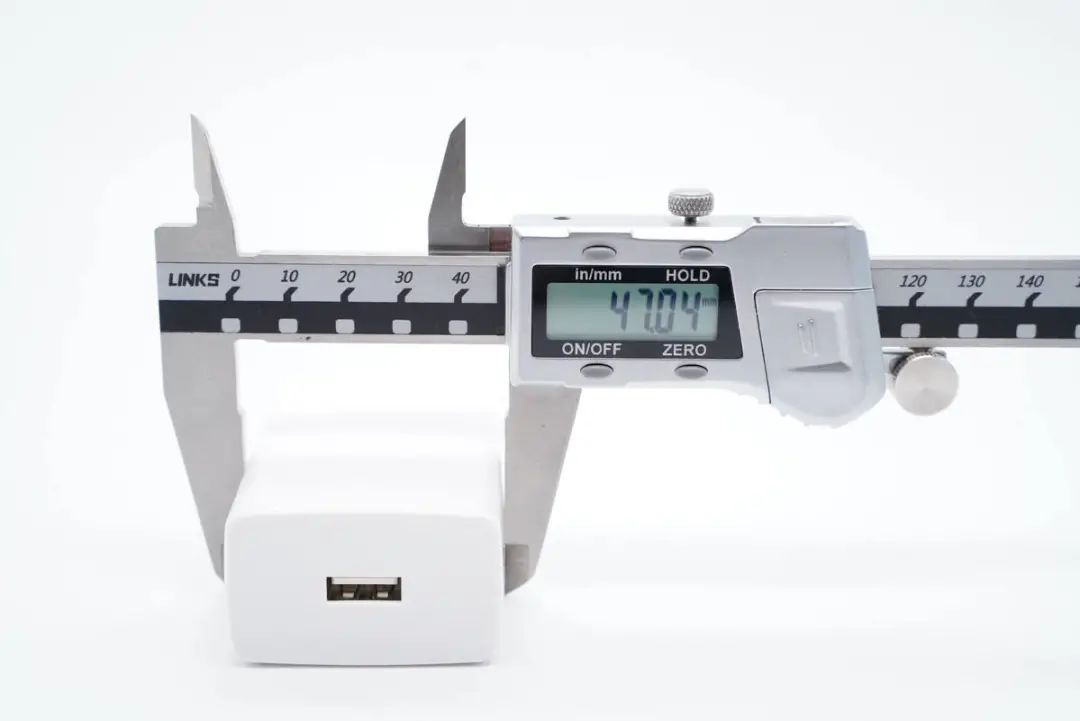

宽度为47.04mm。

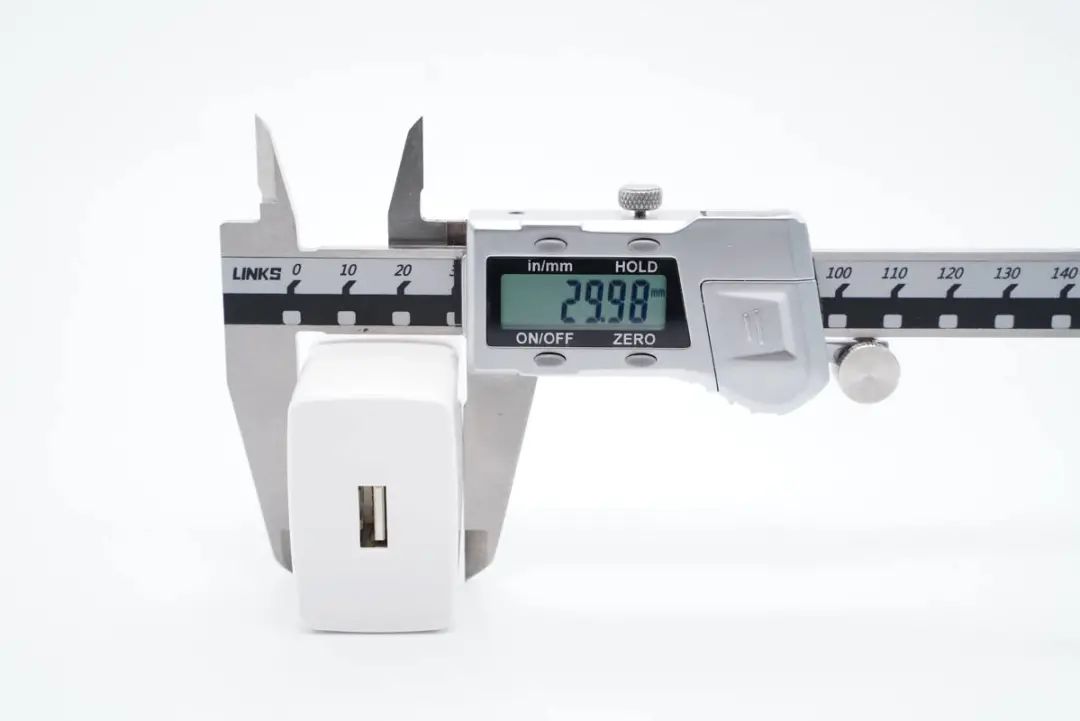

厚度为29.98mm。

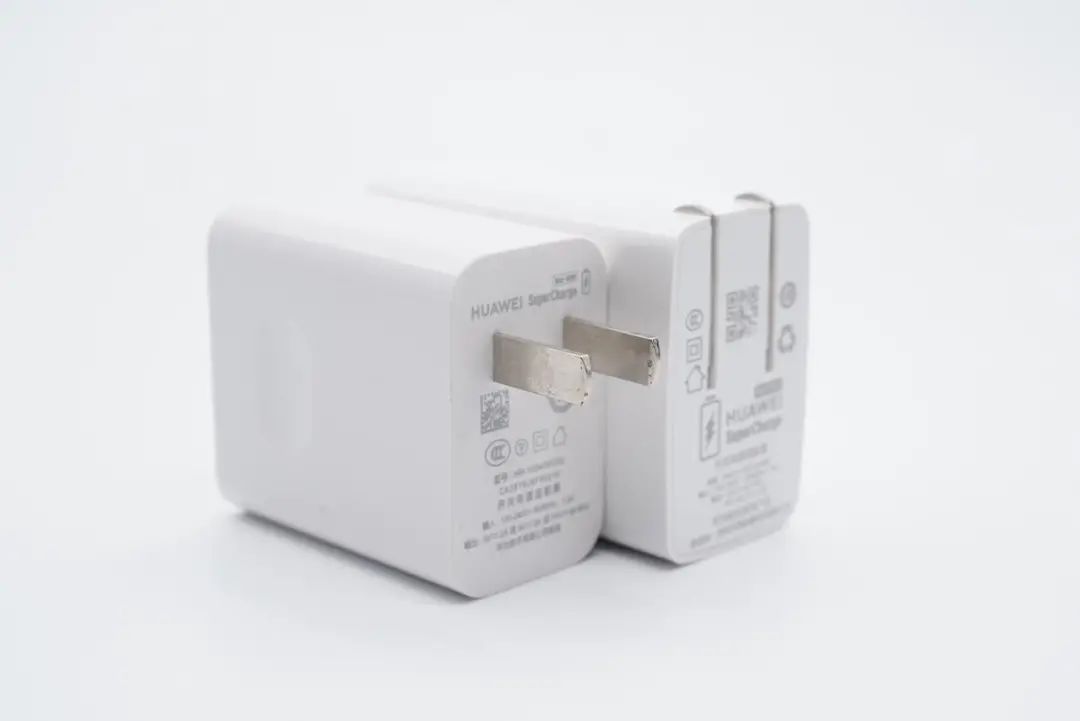

和华为40W充电器直观对比，大小相当只是稍长一点，不过配备折叠插脚更加便携。

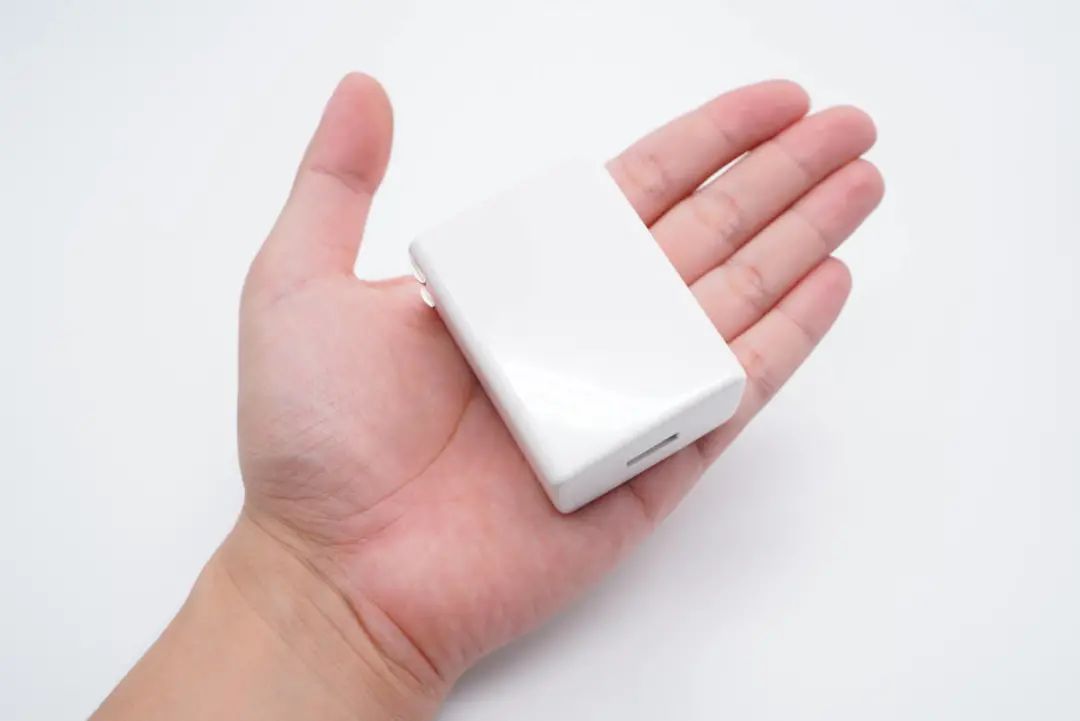

拿在手上的直观感受。

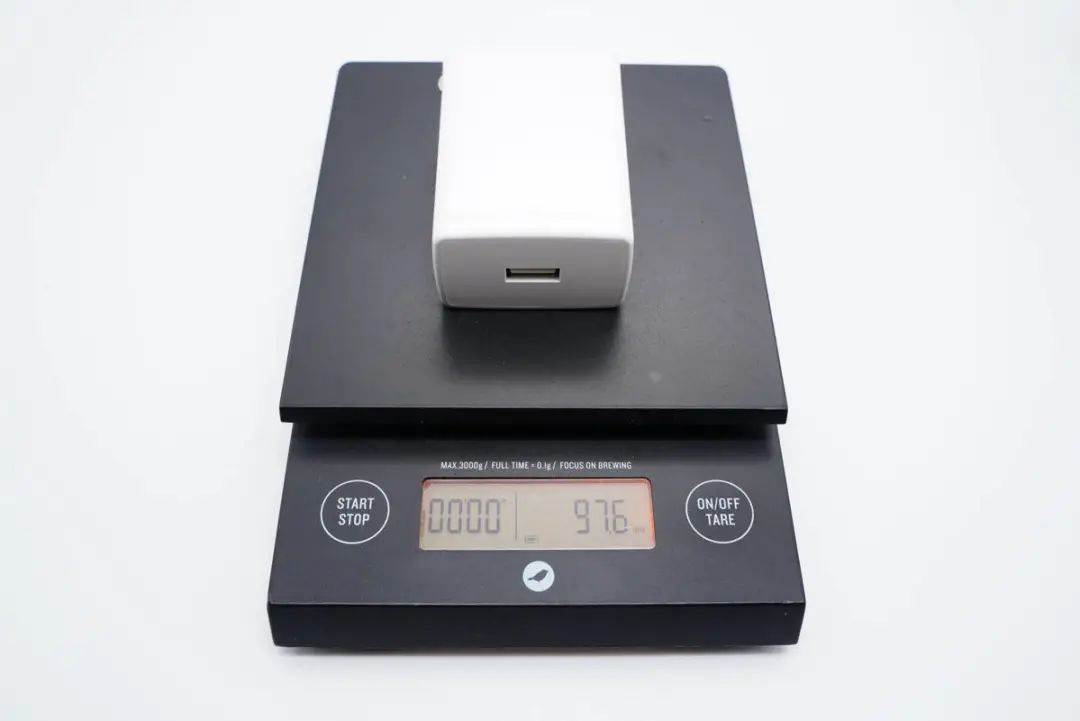

净重约为98g。

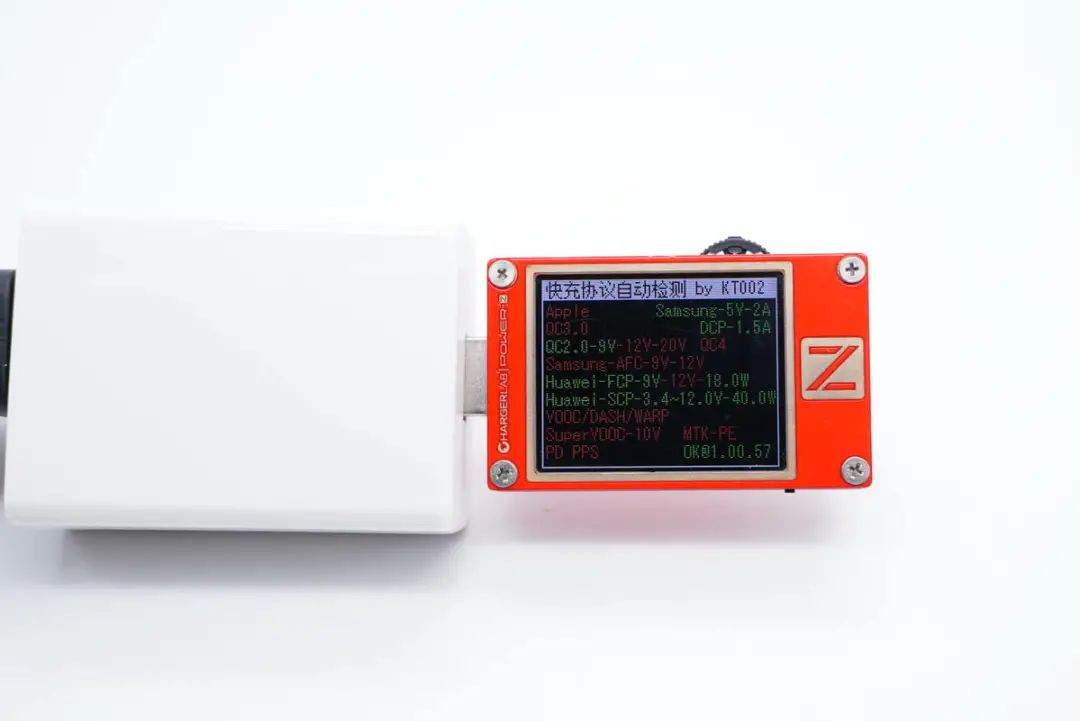

使用ChargerLAB POWER-Z KT002测得USB-A口支持Samsung 5V2A、DCP协议，以及QC2.0、FCP、SCP快充协议。

二、两极道40W超级快充拆解

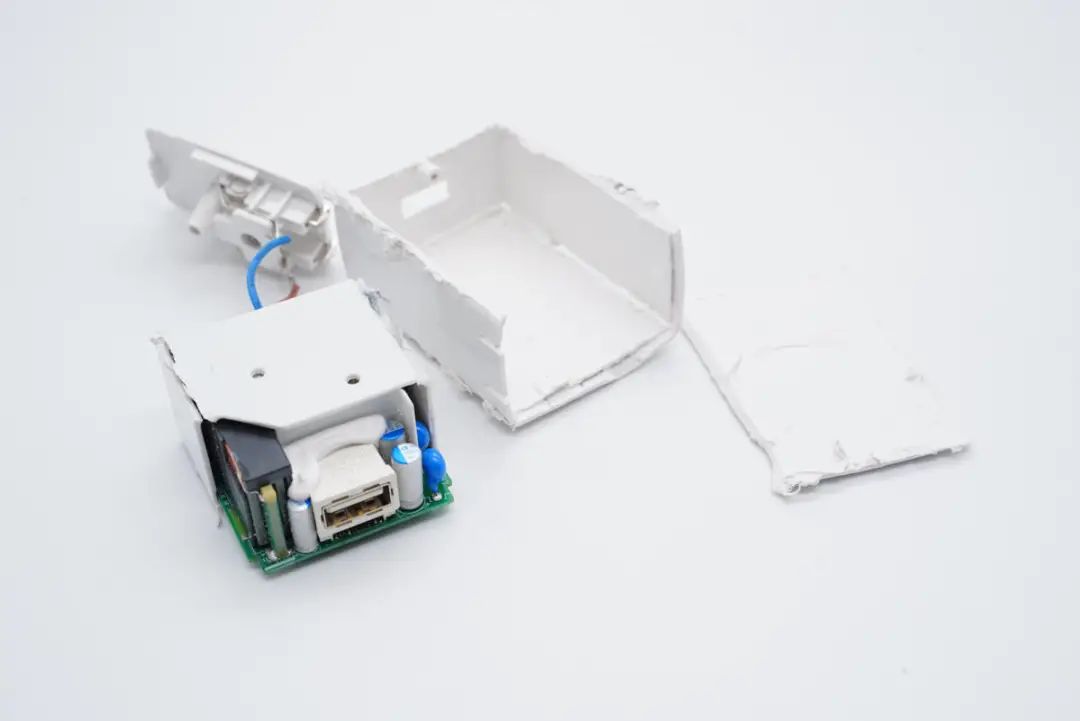

切割拆开机身壳取出华为40W原装模块。

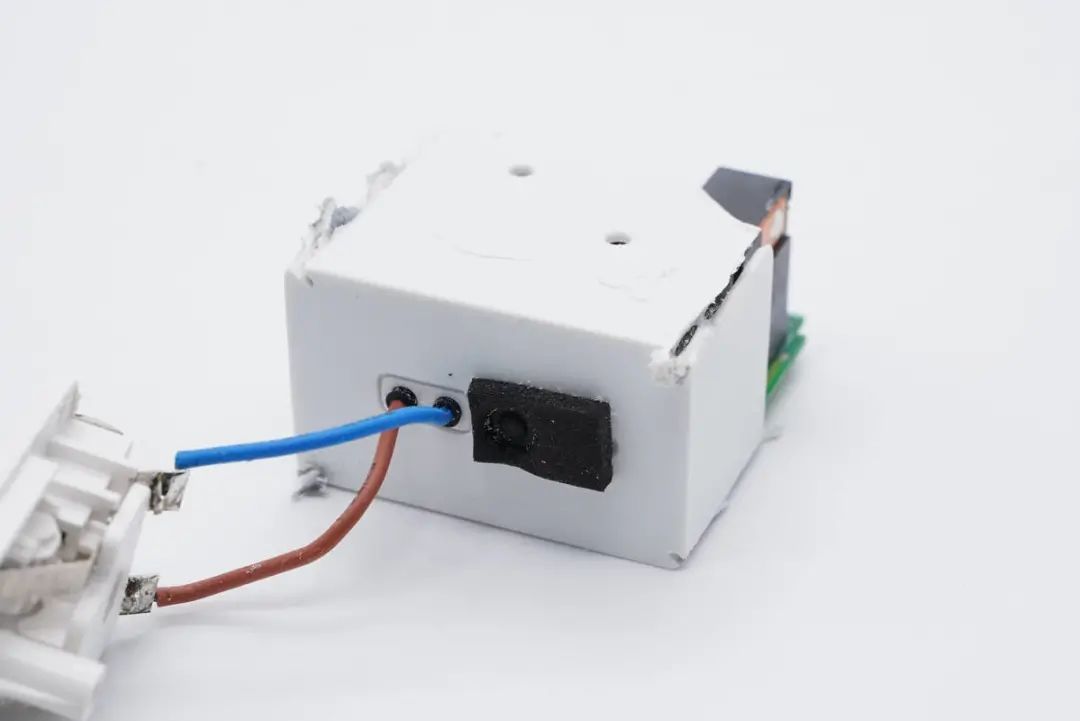

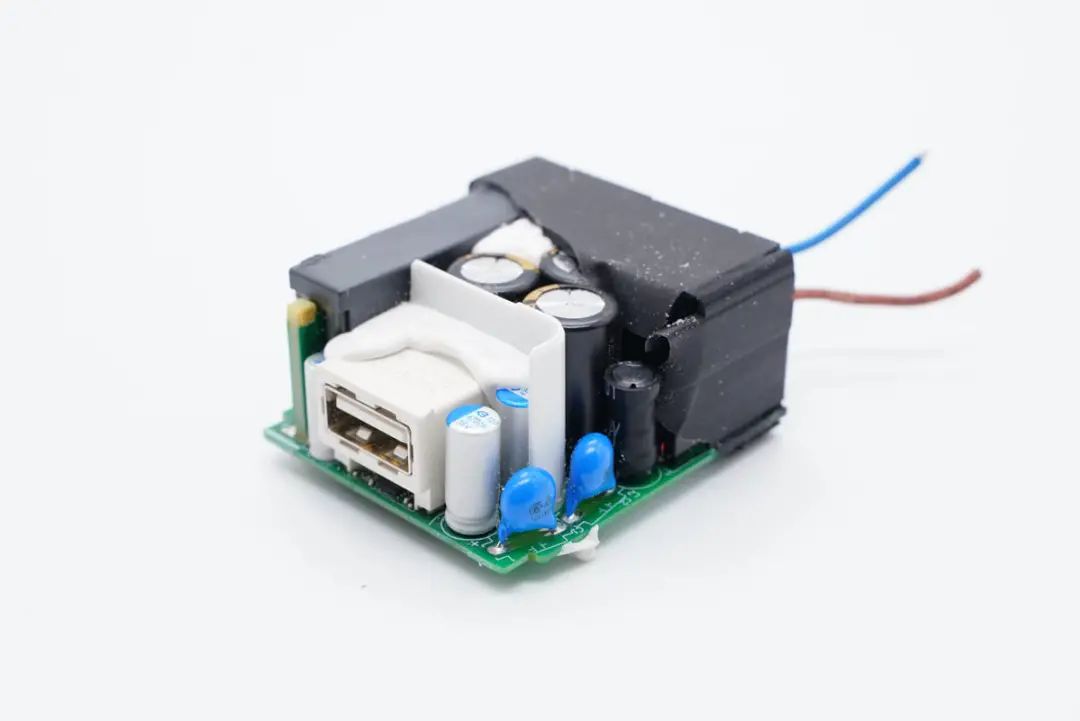

模块套有塑料壳绝缘保护，并贴有缓冲保护泡棉。

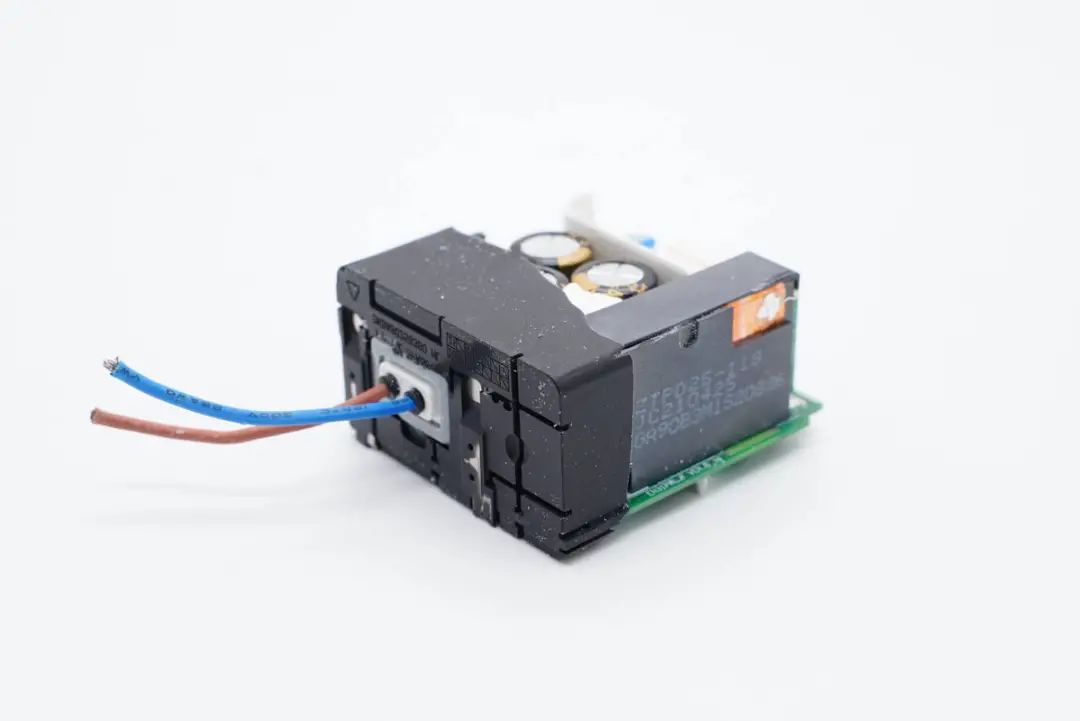

输入端灌胶处理，绝缘加固以及帮助导热。

USB母座外套塑料壳加固防尘，此外还打胶进一步加固，初次级之间有白色塑料板进行隔离。

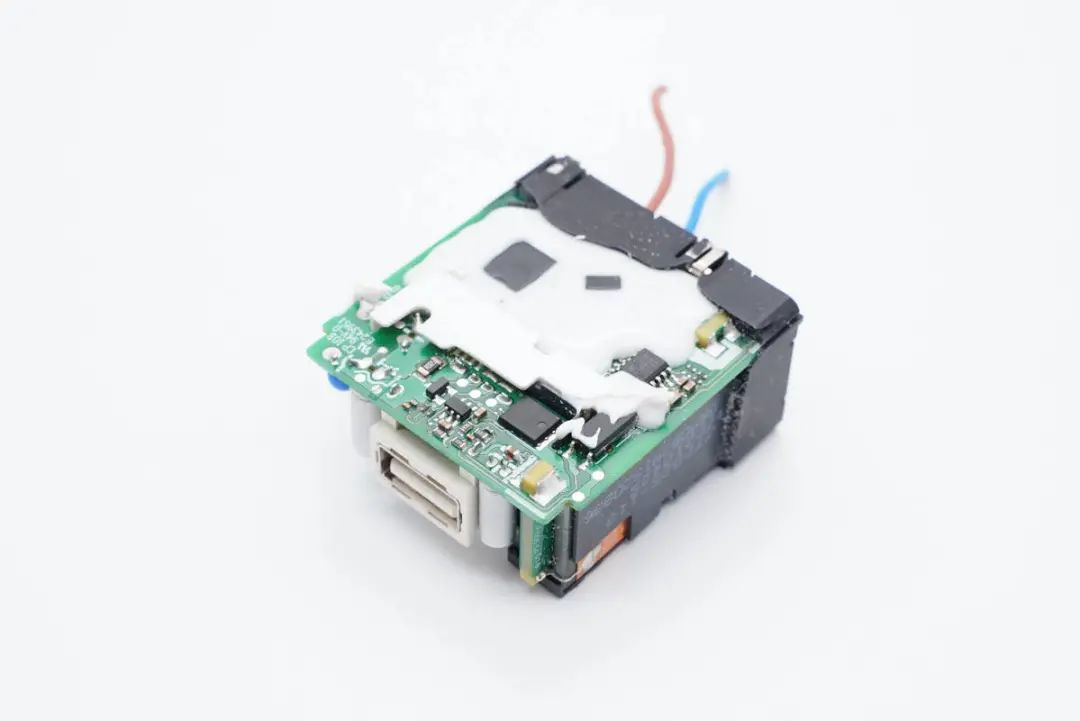

主板背面也打胶保护。

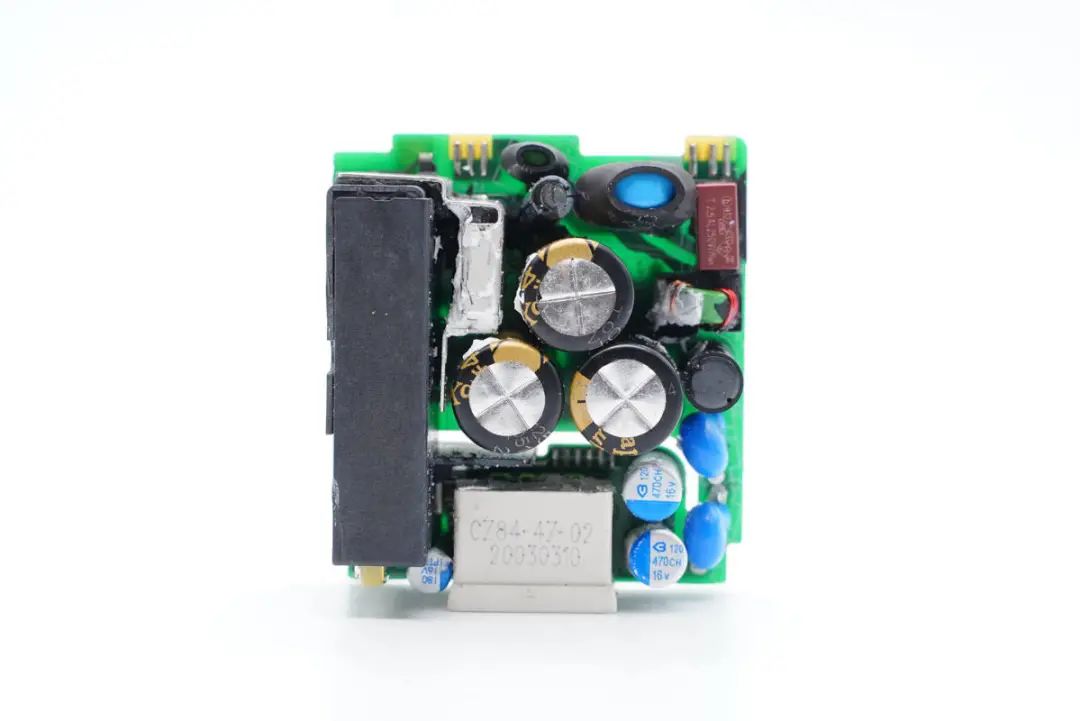

正面整体一览，中心设有三颗高压滤波电解电容，左侧设有平面变压器。

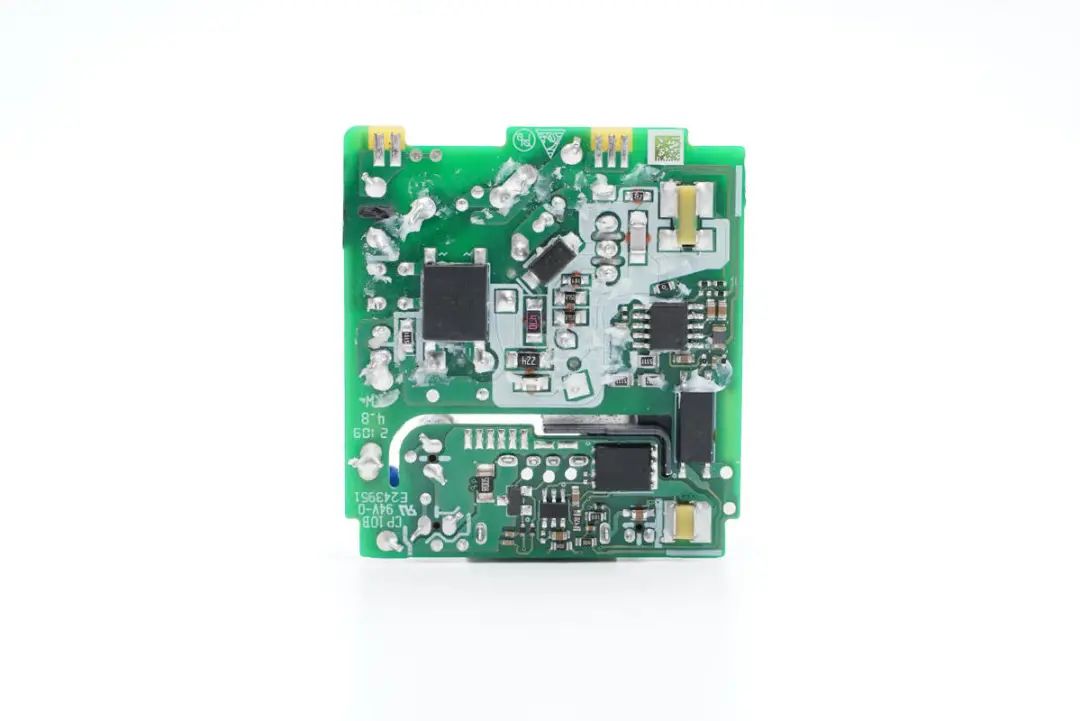

PCB板背面一览，设有整流桥、开关电源主控芯片、光耦、同步整流控制器和整流管。

通过观察发现，这款充电器采用经典QR开关电源架构，协议芯片控制输出电压，下面我们处输入端开始了解各器件的信息。

输入端一览，压敏电阻以及NTC浪涌抑制电阻外套热缩管保护，初级开关MOS管配有散热片帮助散热。

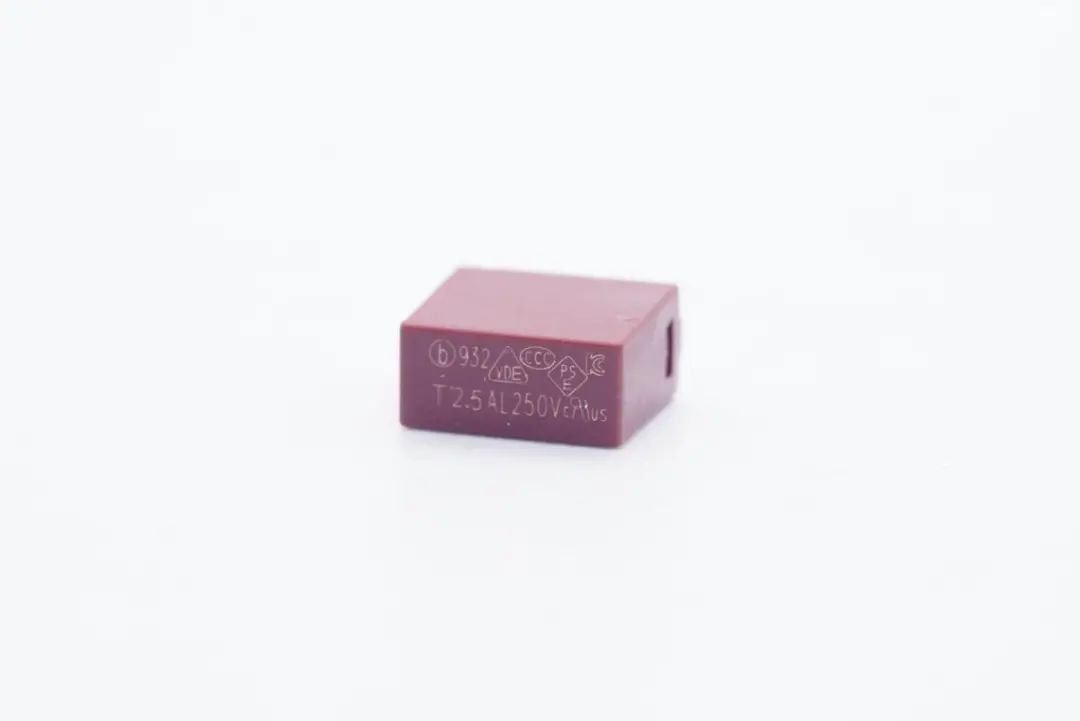

延时保险丝特写，规格为2.5A 250V。

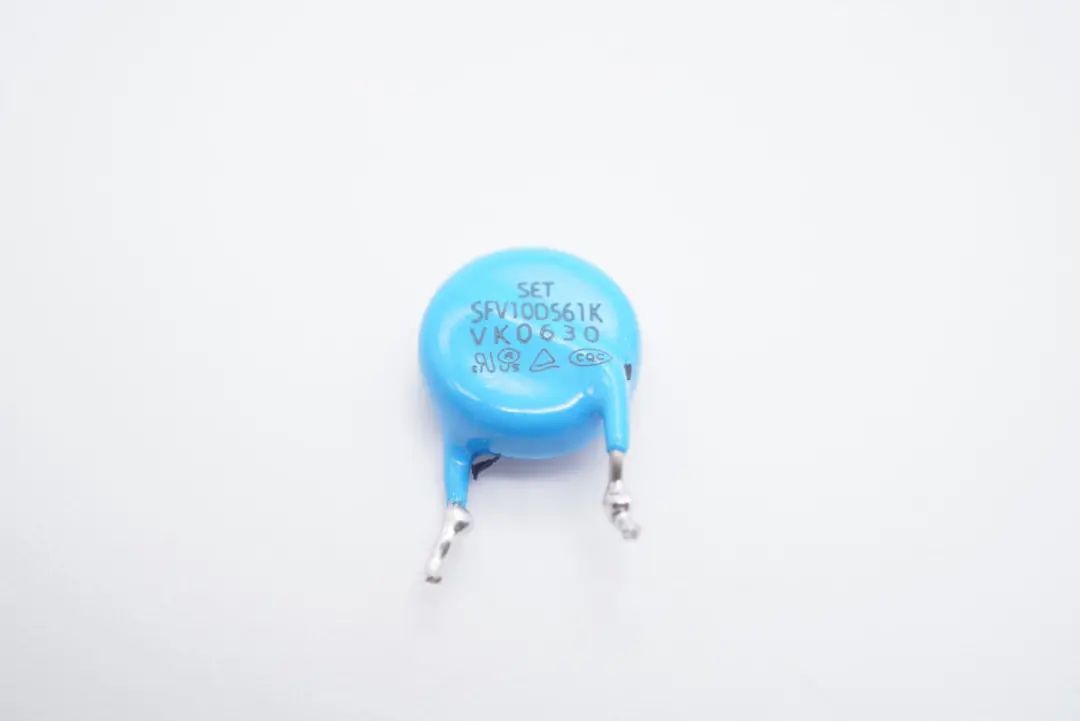

SFV10D561K压敏电阻，用于输入过电压防护。

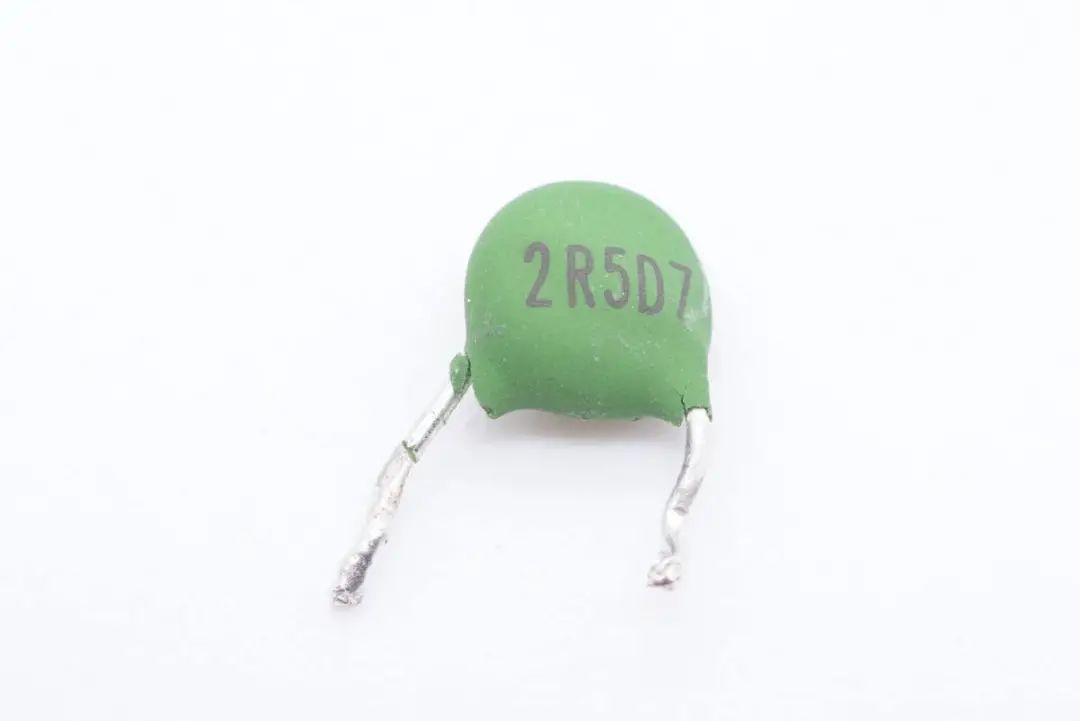

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

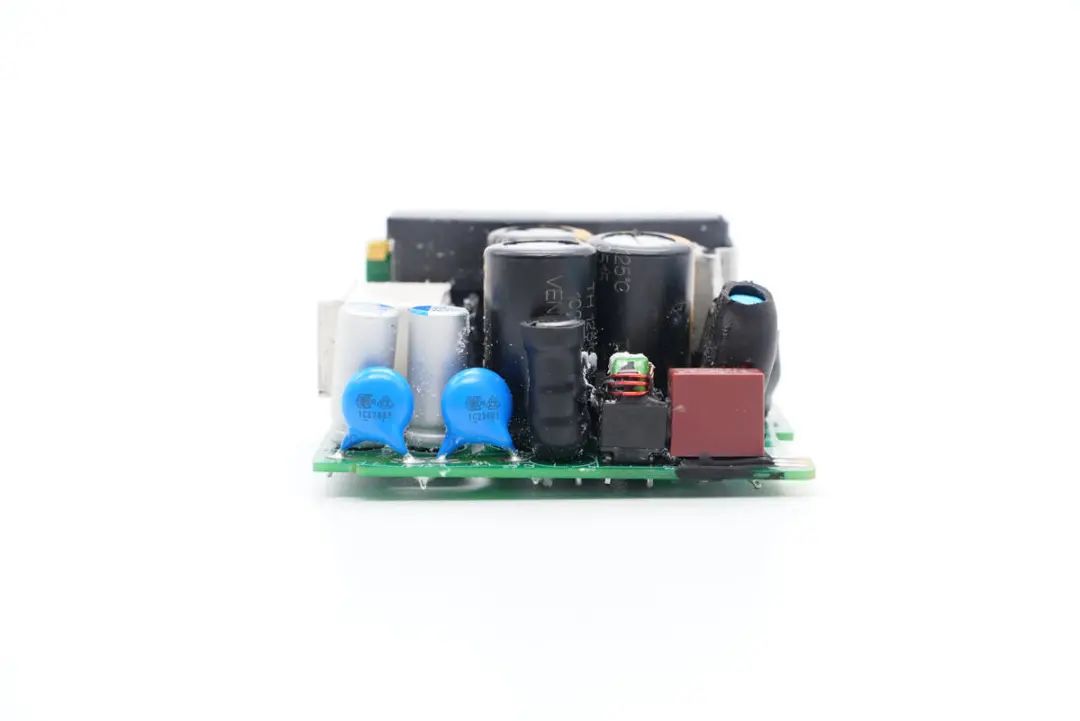

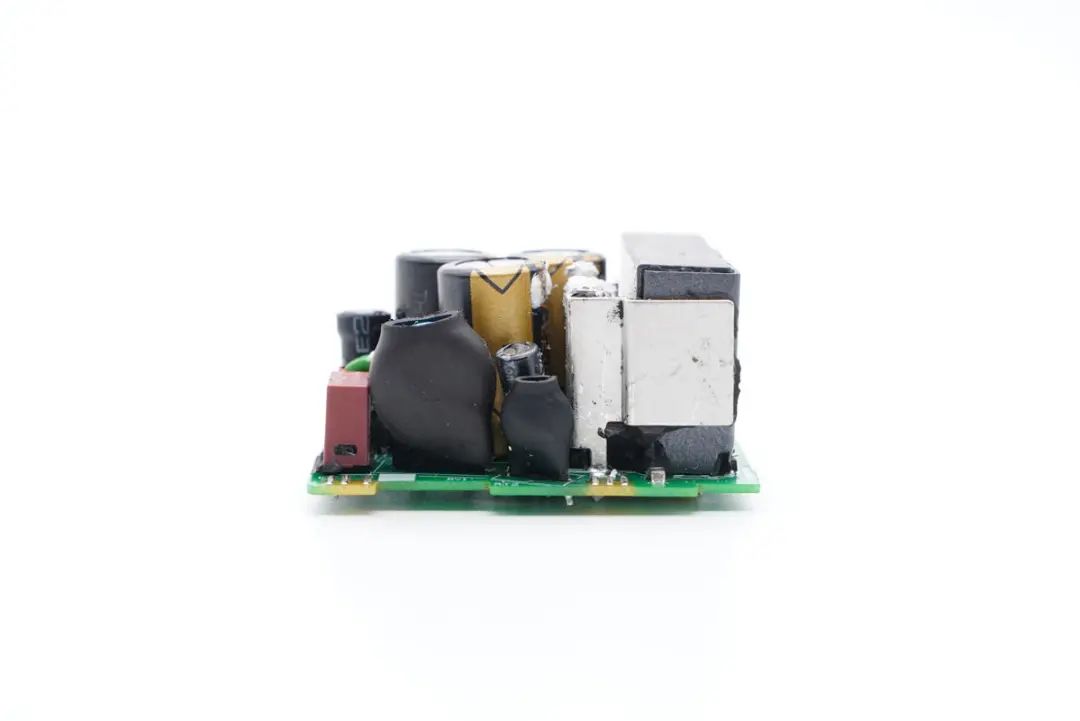

PCB板侧面一览，保险丝左侧设有共模电感和工字电感。

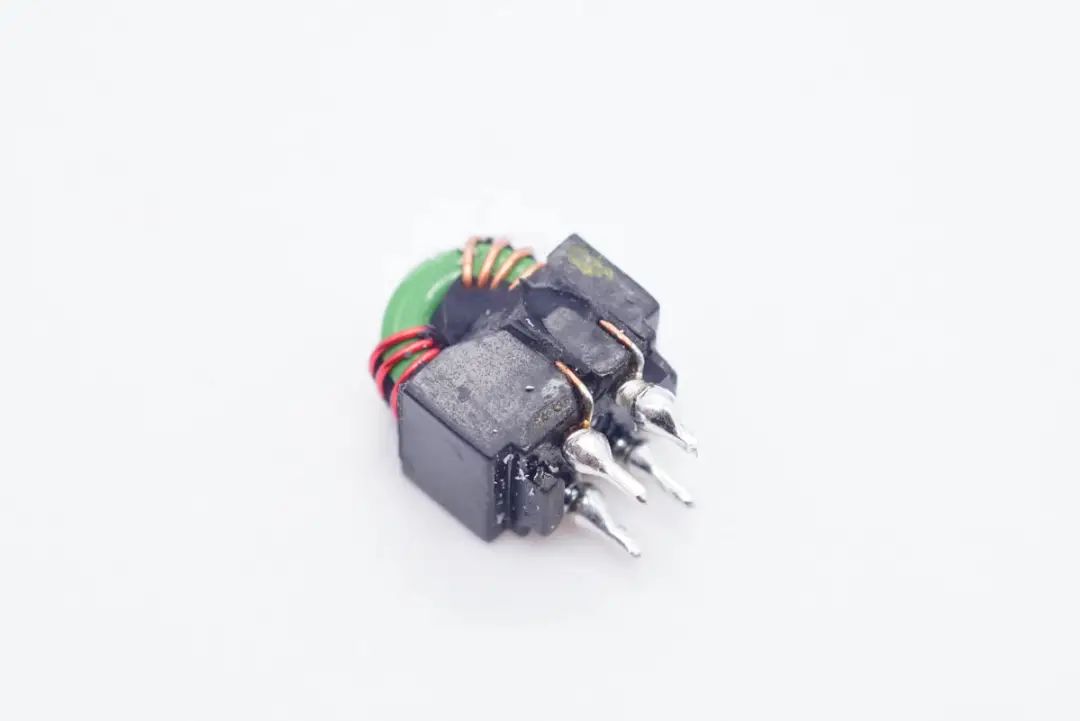

共模电感特写，用于滤除EMI干扰。

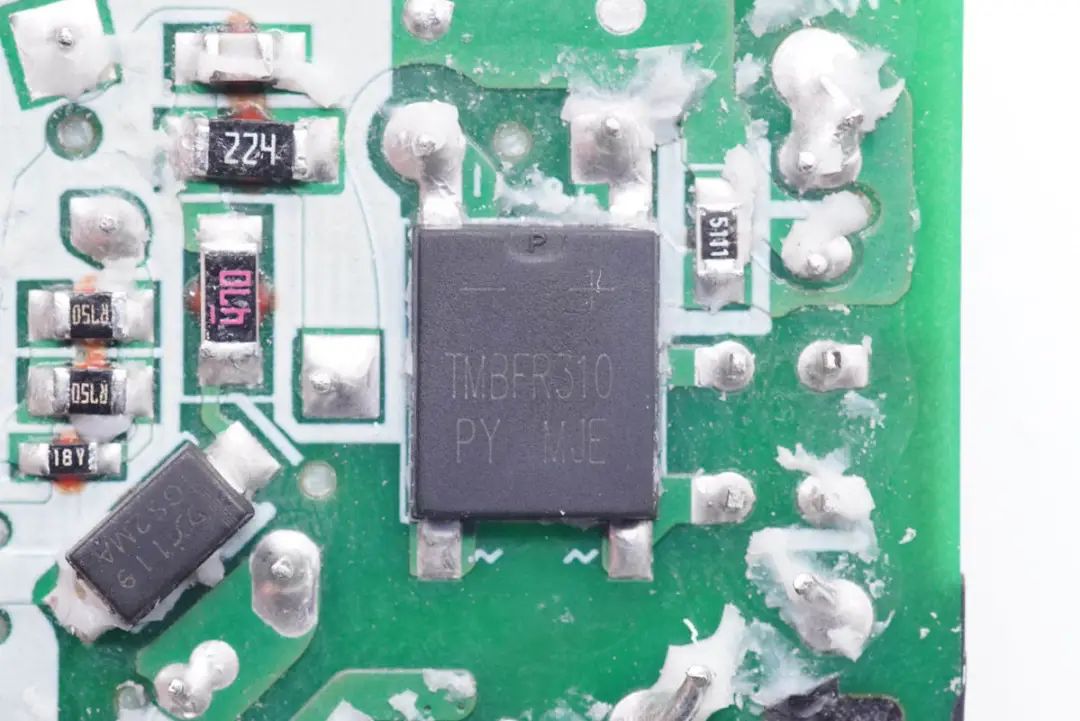

重庆平伟 TMBFR310 整流桥，最高工作温度150℃，最大浪涌电流90A。

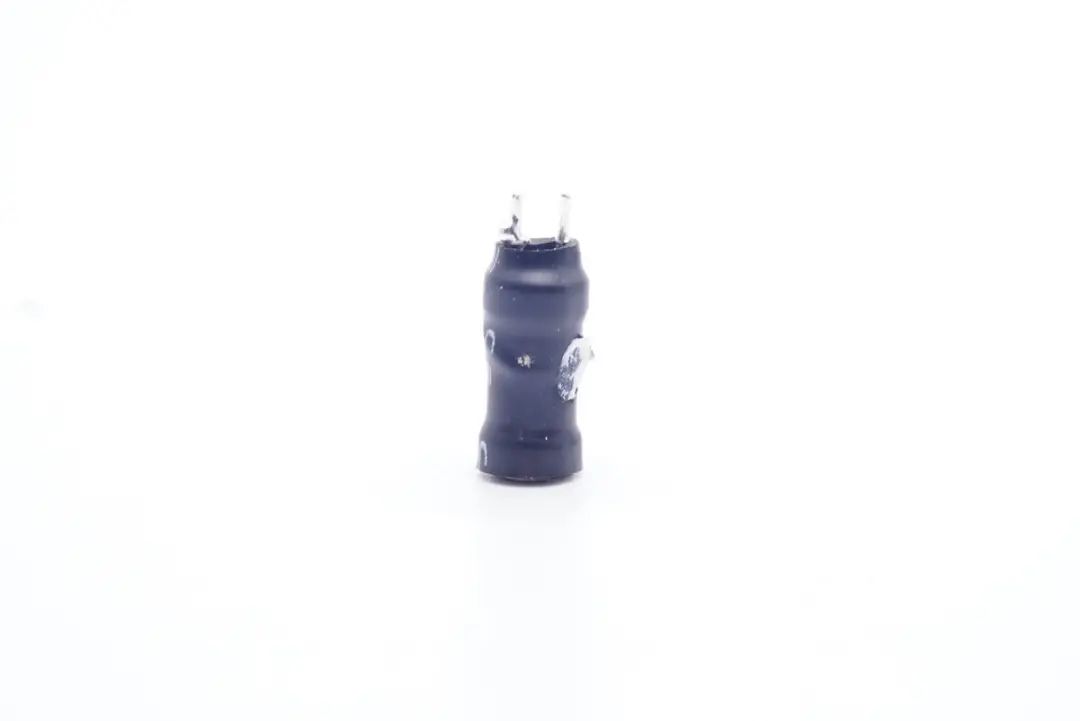

工字电感特写。

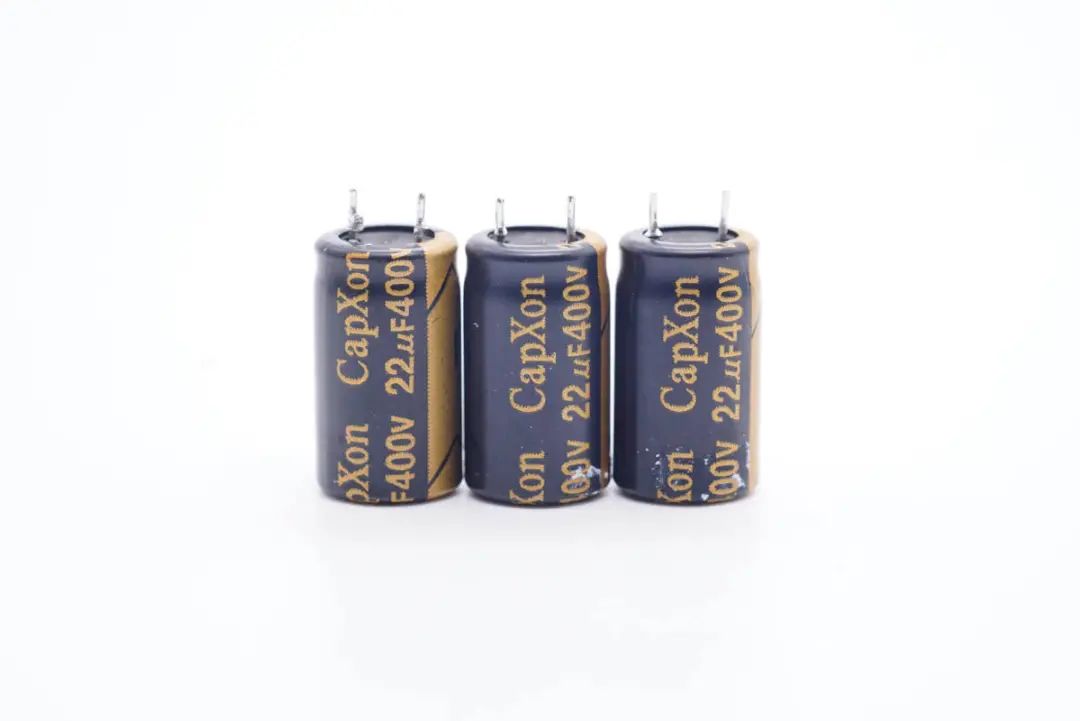

三颗高压滤波电解电容均来自CapXon丰宾，且规格相同都是400V 22μF。充电头网了解到，丰宾电容已被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用。

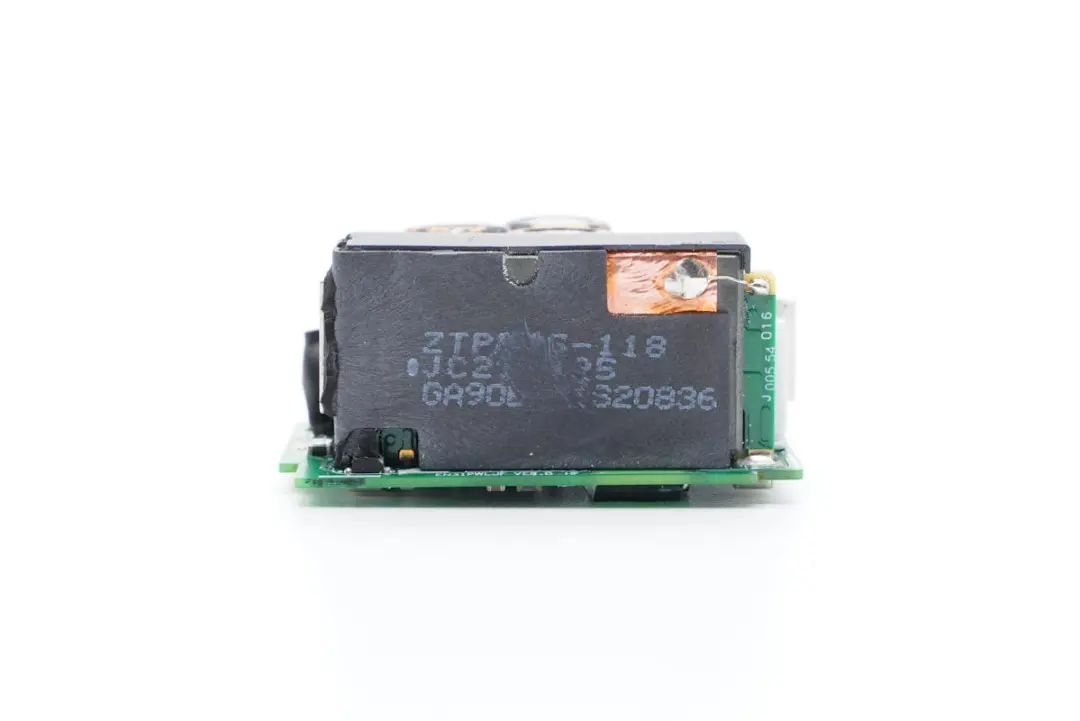

主板另一侧设有平面变压器，包裹铜箔并套有塑料壳保护，此外还做了接地处理。

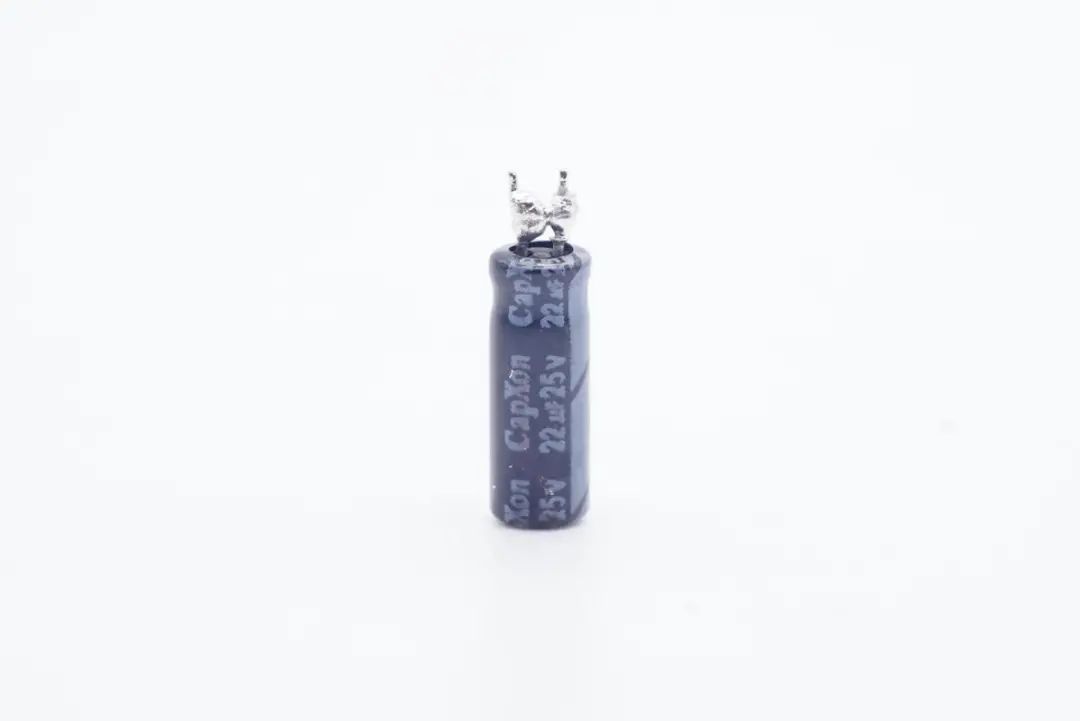

主控芯片供电电容也是来自丰宾，规格为25V 22μF。

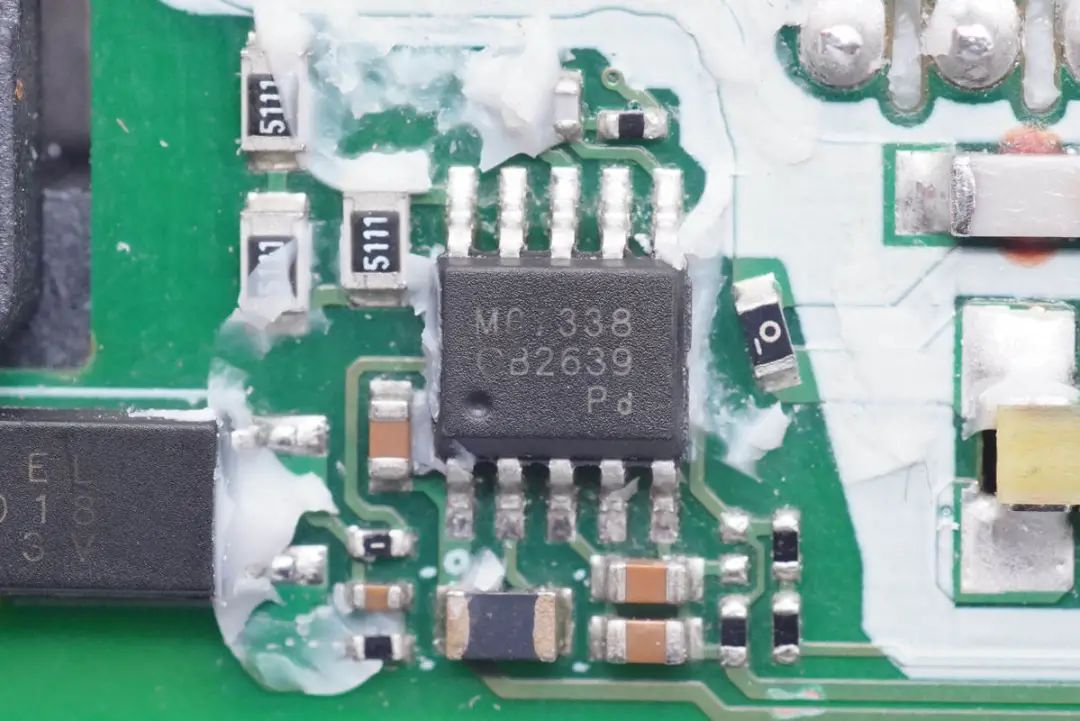

华为向昂宝定制的主控芯片OB2639。

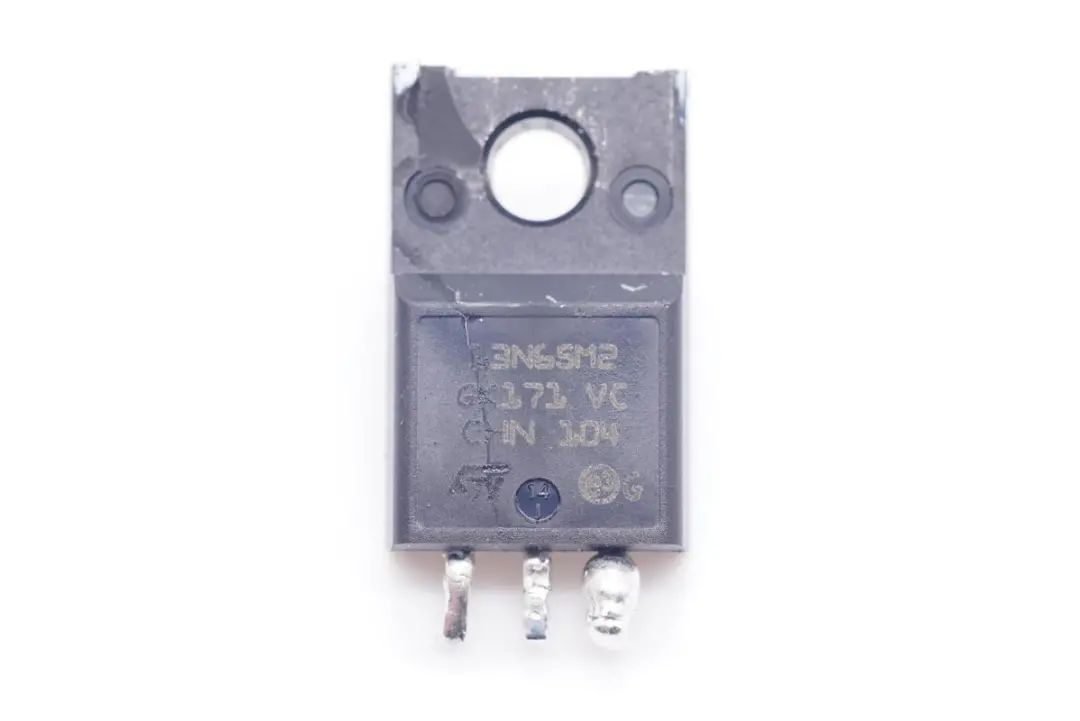

初级开关MOS管采用ST意法半导体STF13N65M2，耐压650V，导阻0.43Ω。

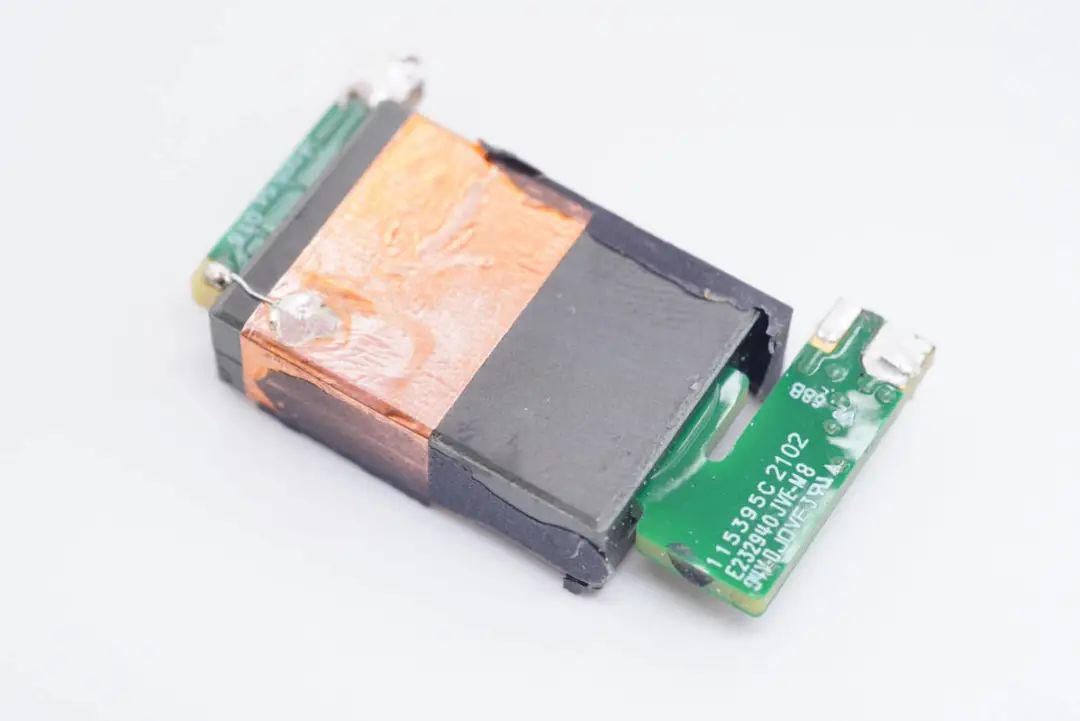

平面变压器特写。

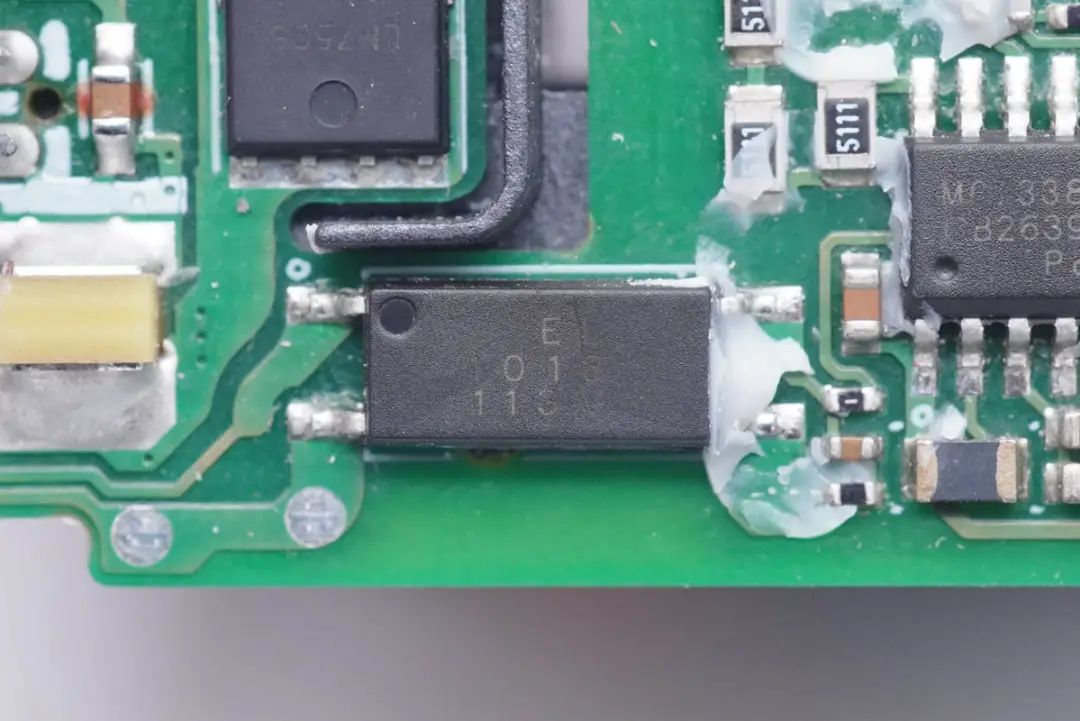

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

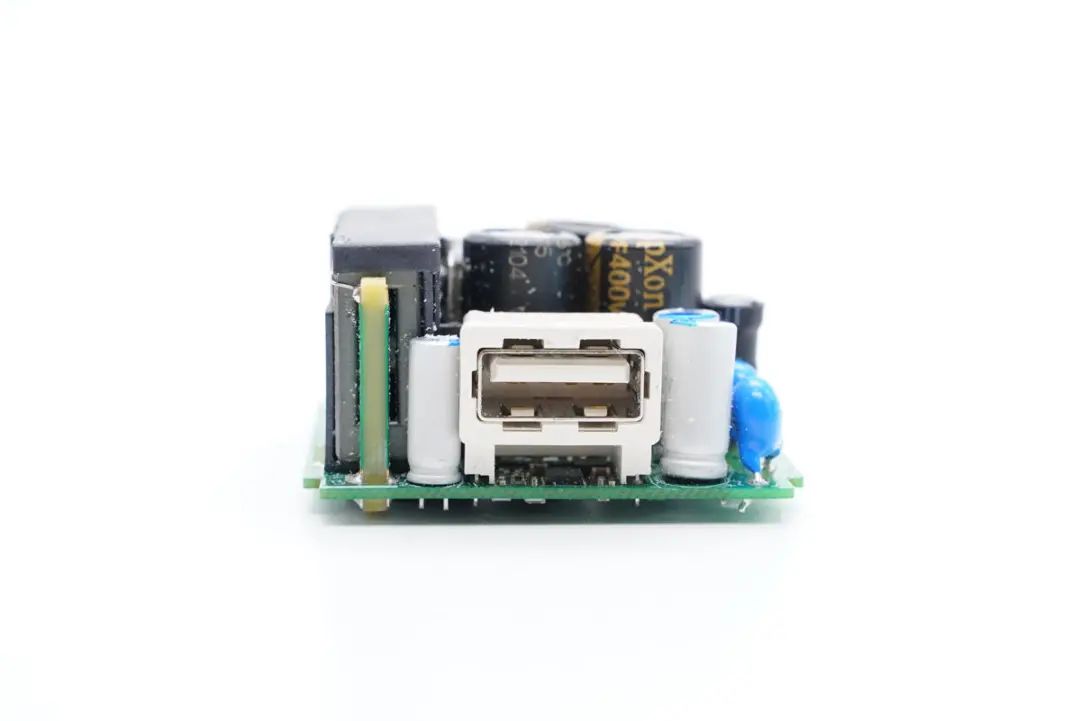

输出端一览，母座下方设有协议芯片和输出VBUS开关管，两侧设有固态电容和Y电容。

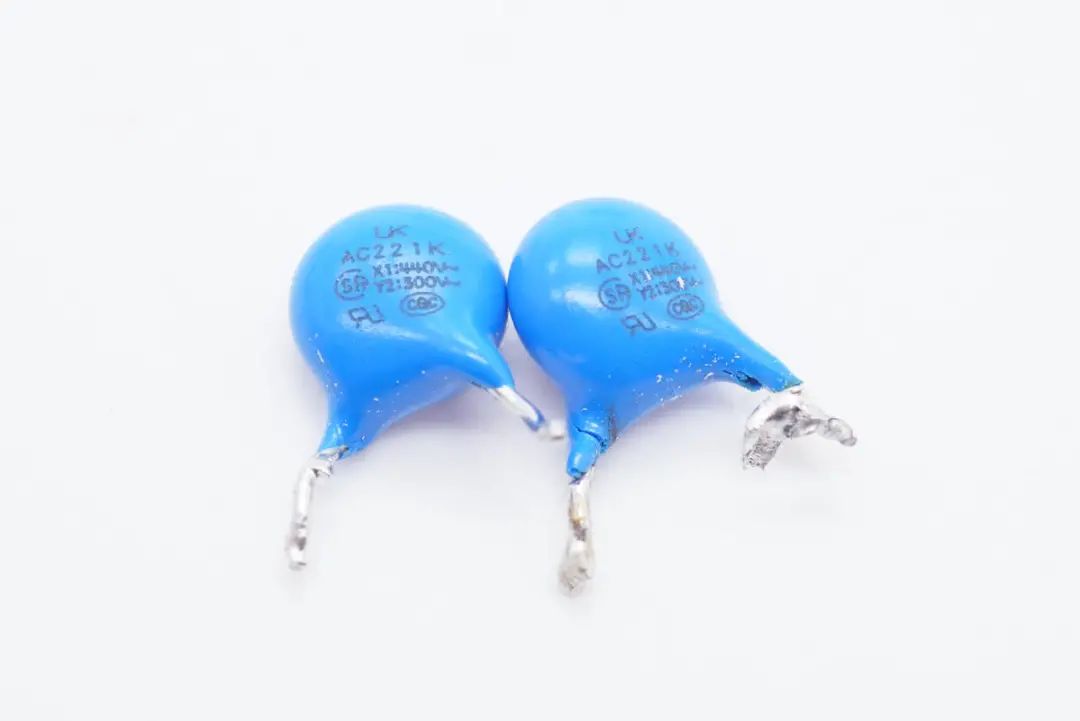

Y电容特写，两颗串联，增强耐压等级。

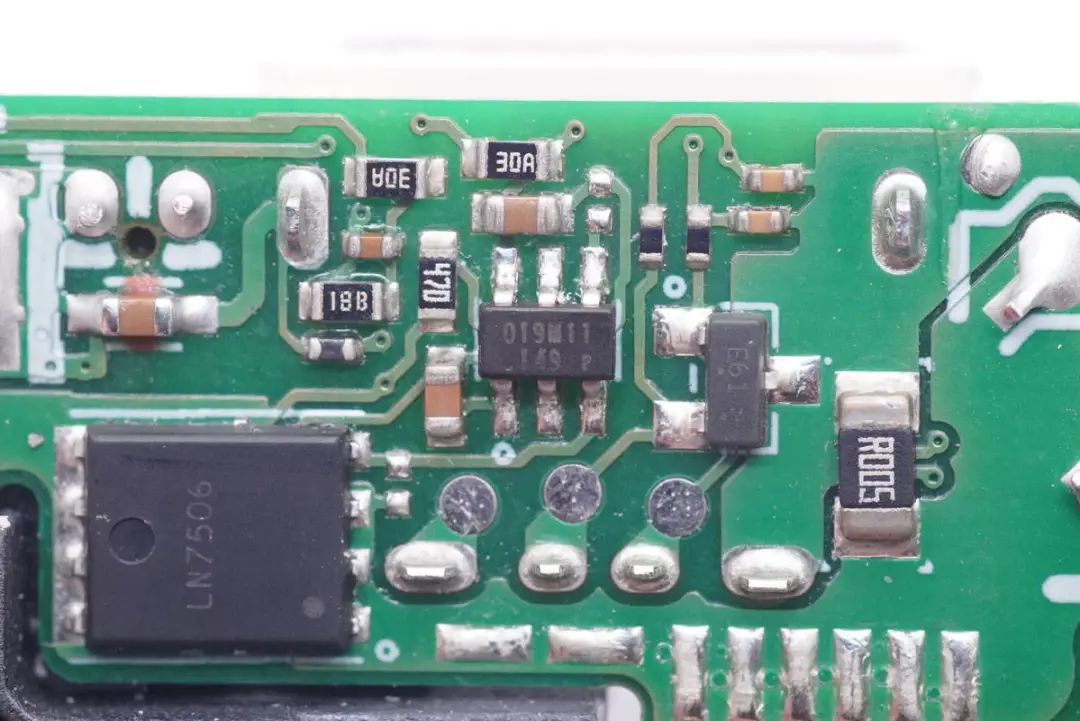

次级同步整流控制器特写，昂宝OB2019，同样是定制型号。

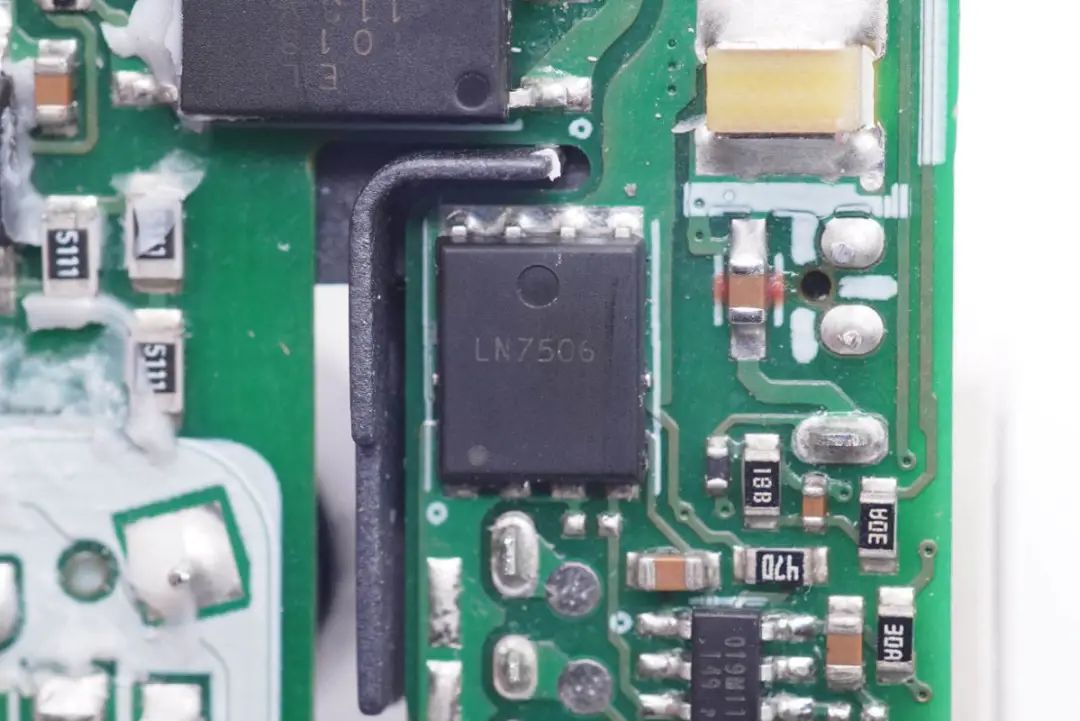

同步整流管特写，丝印LN7506。

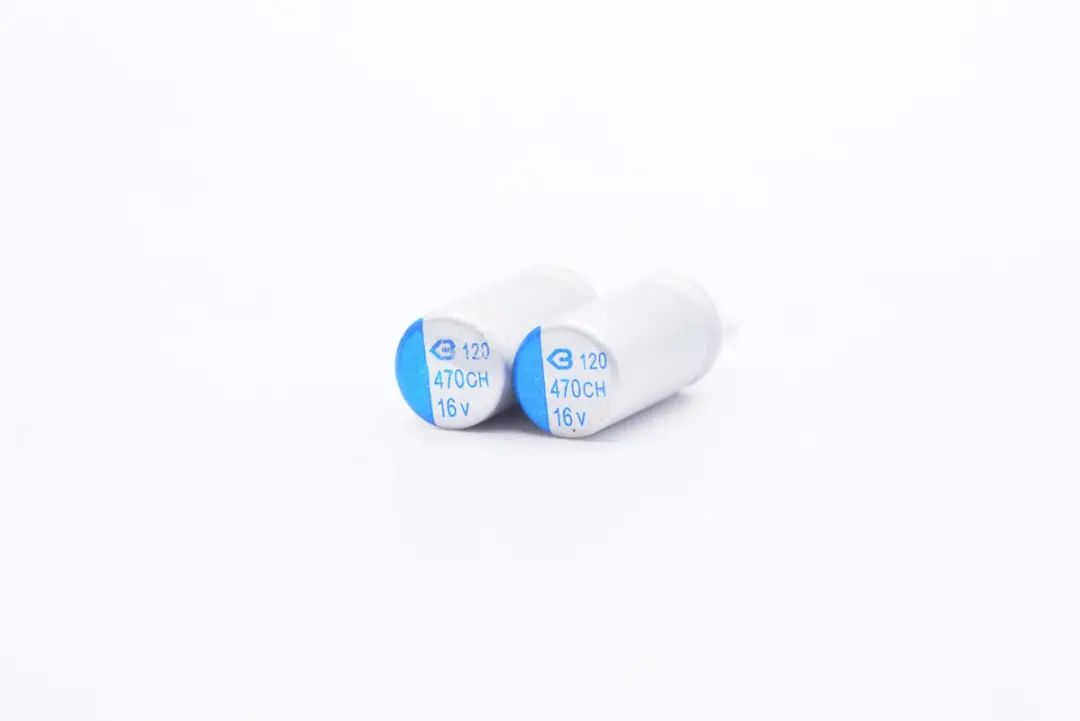

输出滤波固态电容来自绿宝石，规格为16V 470μF。

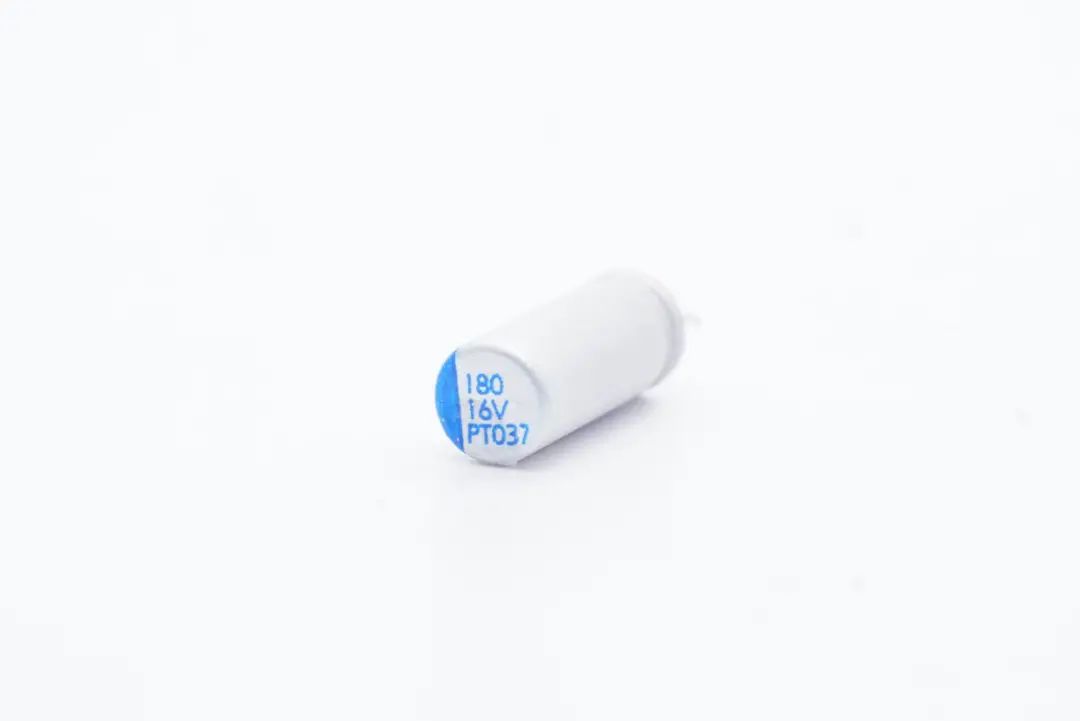

第三颗规格为16V 180μF。

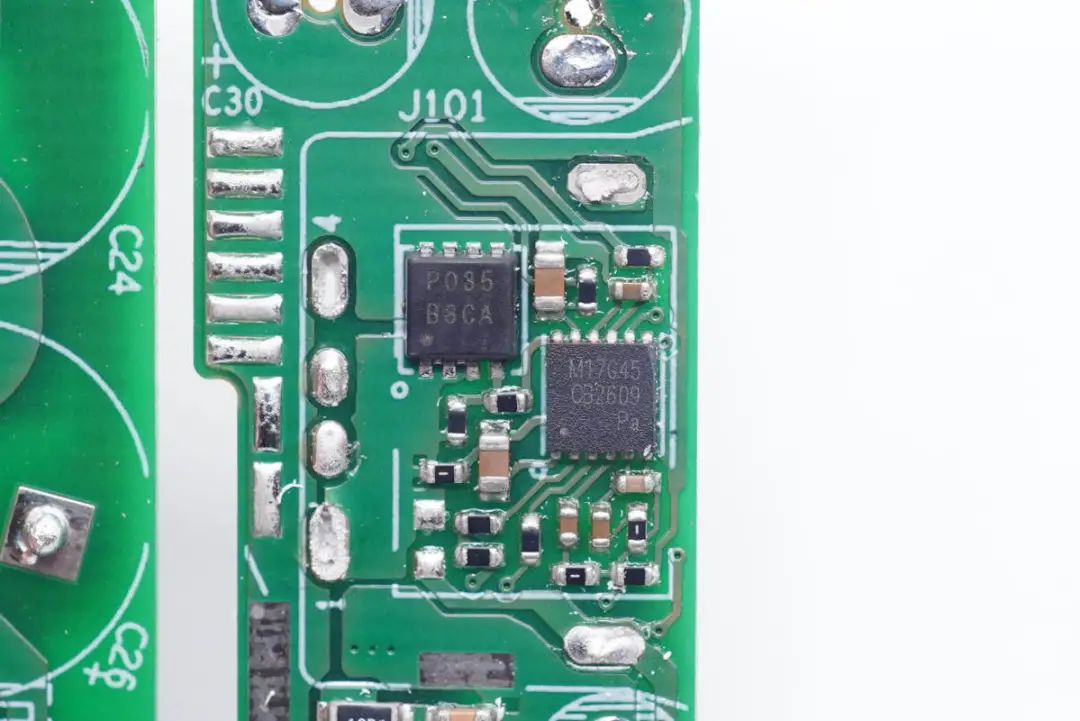

协议芯片采用昂宝OB2609，定制型号。输出VBUS开关管丝印P035。

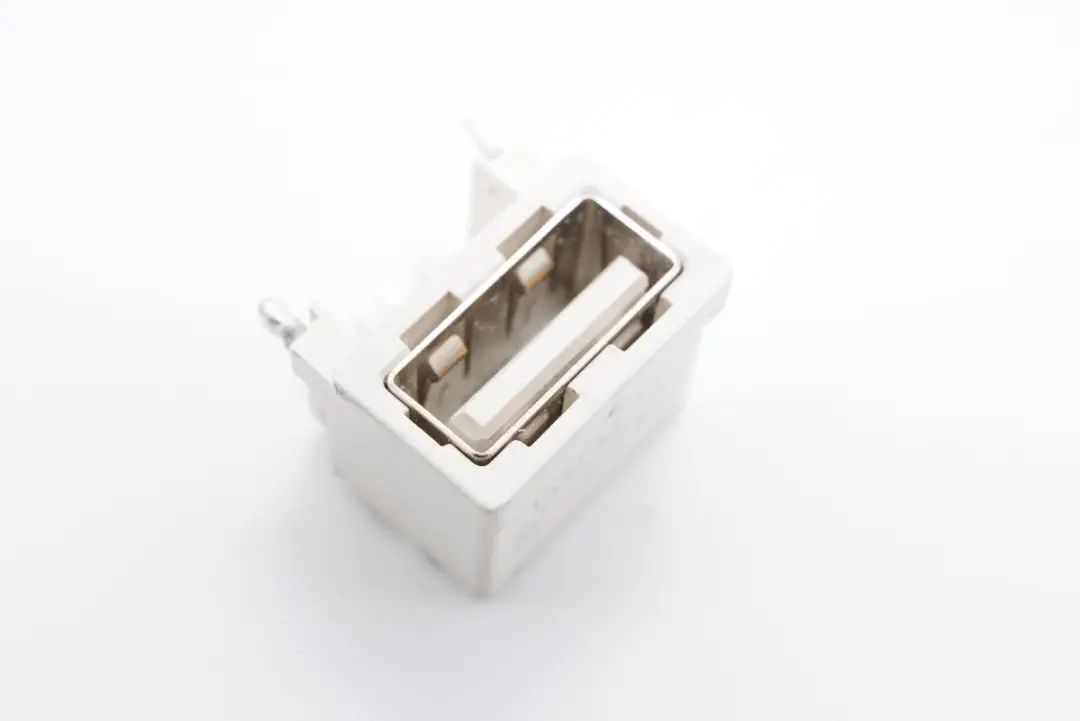

USB-A母座外套塑料壳防尘加固。

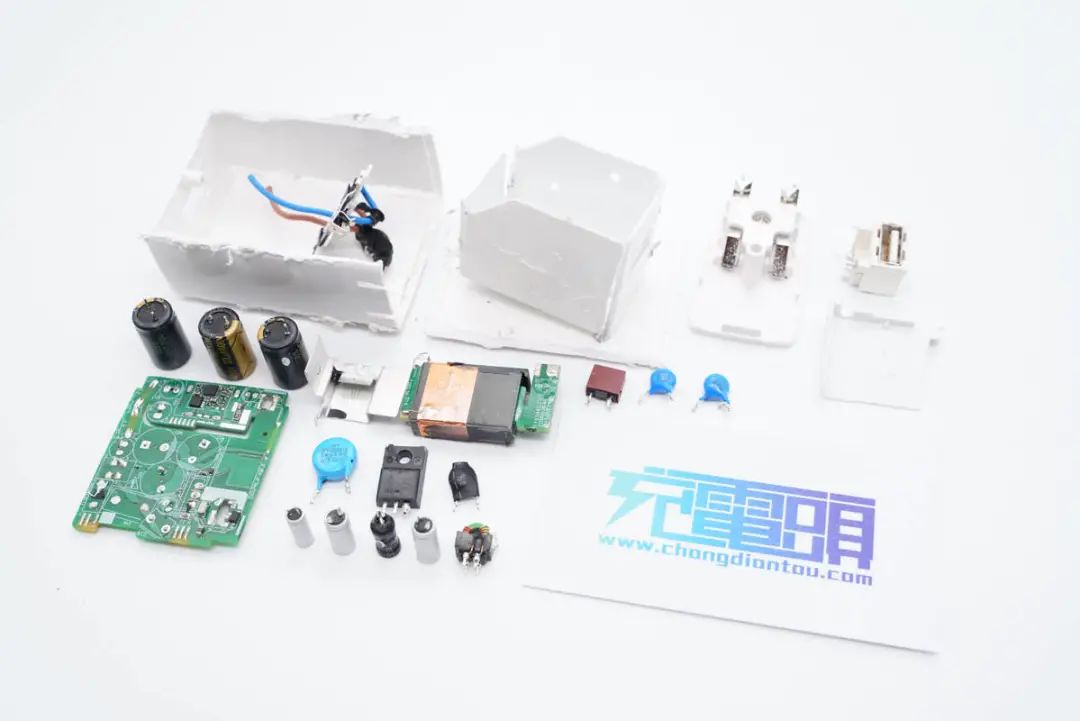

全部拆解完毕，来张全家福。

充电头网拆解总结

两极道这款40W超级快充充电器采用PC材质外壳，表面光滑边角圆润，使用起来手感很好。此外配备可折叠插脚，外出携带也很方便。充电器支持QC、FCP、SCP快充，主打华为私有快充，支持最大40W快充输出，可以满足华为Mate系列、P系列，荣耀V系列等多种机型快充需求。

充电头网通过拆解发现，正如包装盒上印的“华为原装模块”提示那样，这款充电器内置的是华为40W超级快充模块，采用的是昂宝OB2639+OB2019+OB2609全套定制快充方案，大厂意法的STF13N65M2初级开关MOS管，采用丰宾和绿宝石两大知名品牌电容进行滤波，整体用料做工扎实可靠。
