紫光同创PGL22G开发平台试用连载(2)---呼吸灯实现
来源:电子创新网 发布时间:2020-08-19
分享至微信

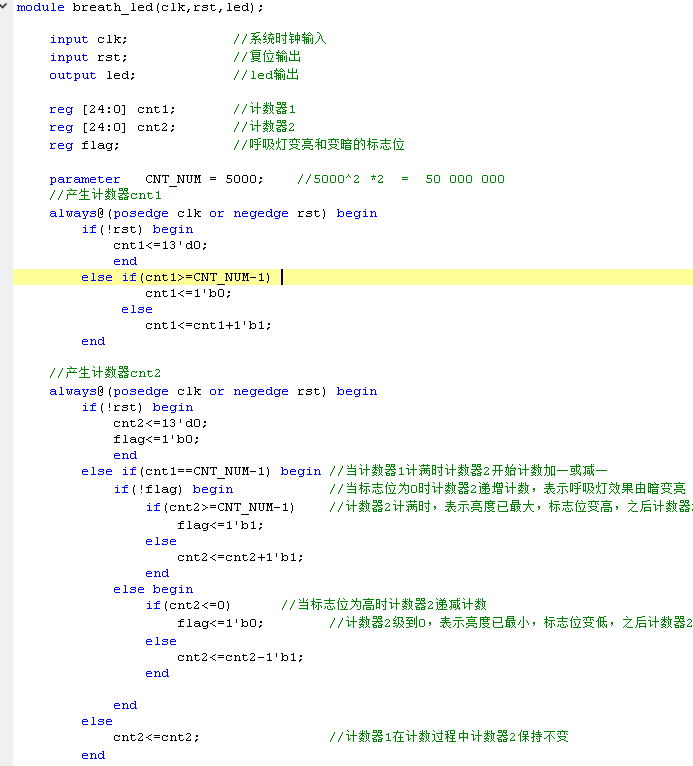

呼吸灯实现主要是通过两个计数器实现,一个计数clk比较快,一个计数clk比较慢,慢的计数器满时,再进行自减,这样led的输出通过计数器值进行比较就能实现led渐渐亮、渐渐灭了。

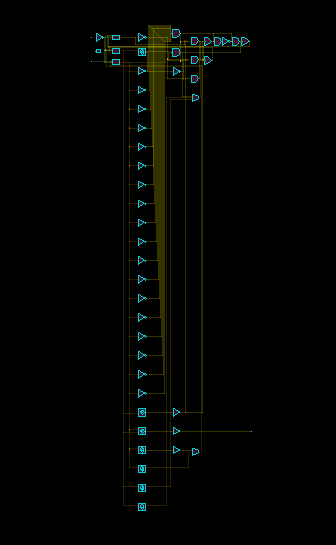

rtl 结构

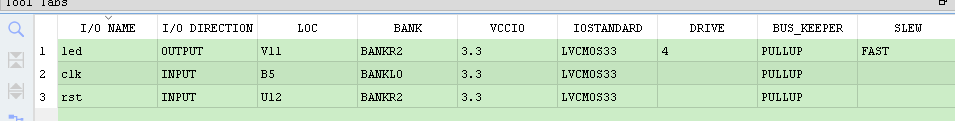

管脚分配
