9月HUAWEI华为可谓是新品频出,除了MateBook 13s/14s笔记本、MatePad 11平板等大件外,无线充电鼠标垫GT、66W超薄饼干氮化镓充电器、多设备智能无线充电板等配件也是让很多人看的心痒痒。
充电头网已经入手了华为这款无线充电板,官方售价799元,定位是一款桌面多设备无线充电板,可最多同时给三台设备无线充电,每台最大充电功率都可达15W,主打多线圈无缝快充、多品类设备兼容等卖点。下面充电头网就对其进行详细拆解,看看具体用料做工如何。
一、华为多设备智能无线充电板外观

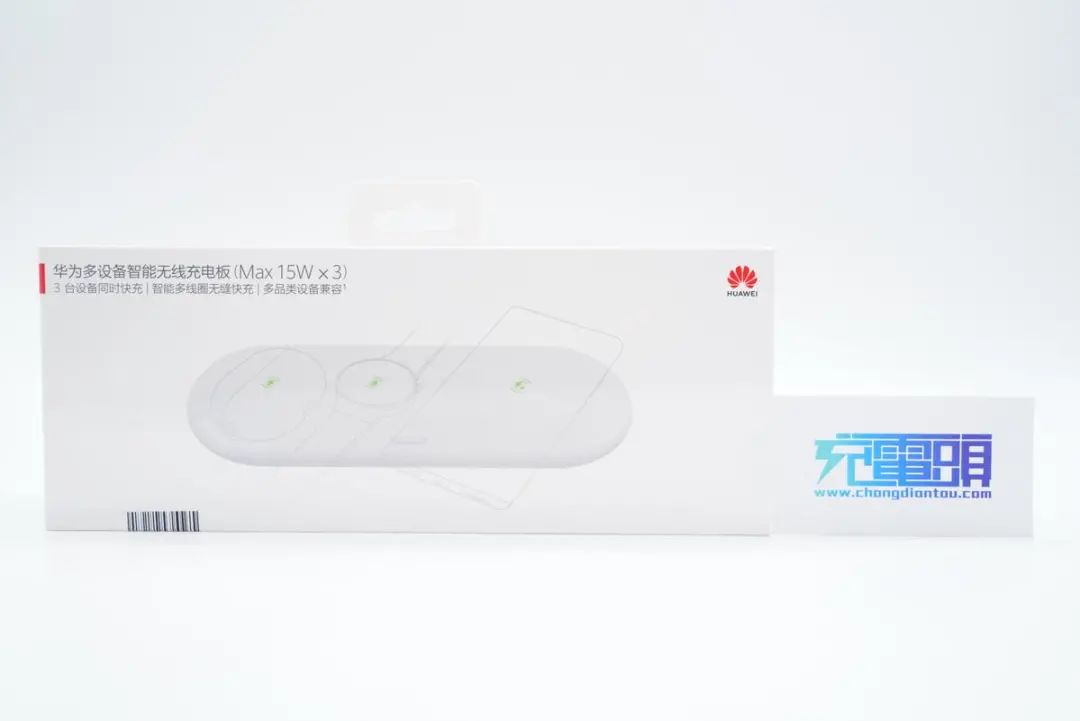

包装盒正面印有华为品牌logo、产品名称以及3台设备同时快充、智能多线圈无缝快充、多品类设备兼容三大卖点,中心是产品使用场景图,可为手机、手表和耳机同时进行无线充电。
包装盒天地盖设计,底部印有产品六大特性、规格参数和清单信息。

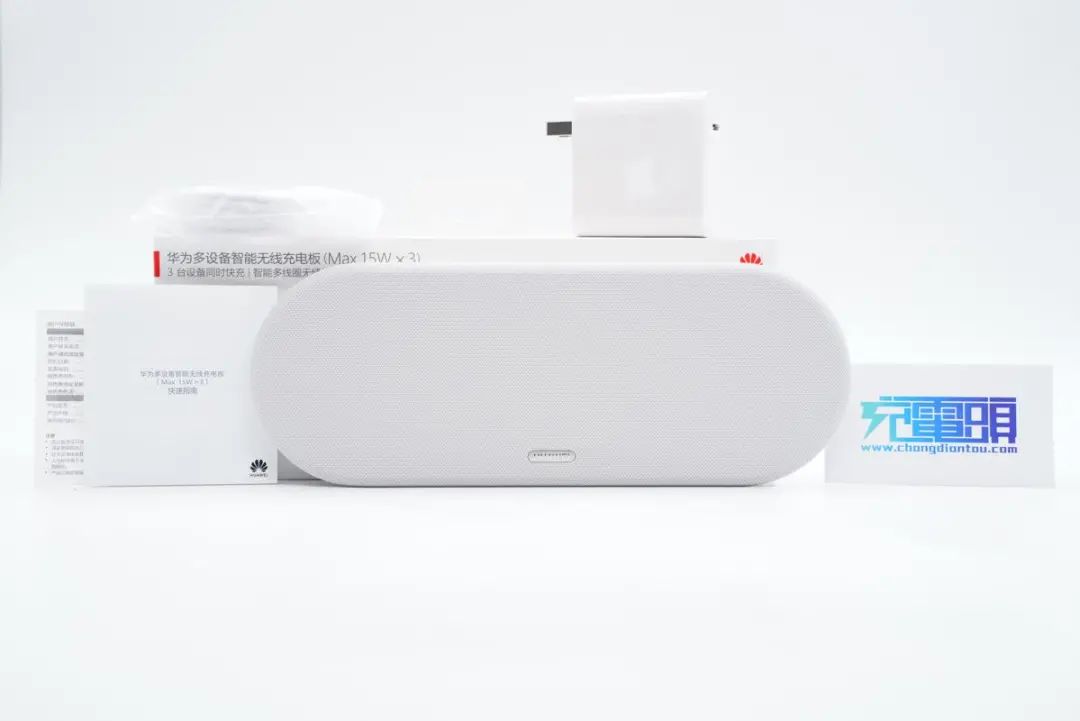

包装内全部东西一览,就和清单列表内容一样,包括无线充电板、65W PD快充充电器、3.3A CC快充线、说明书和保修卡。

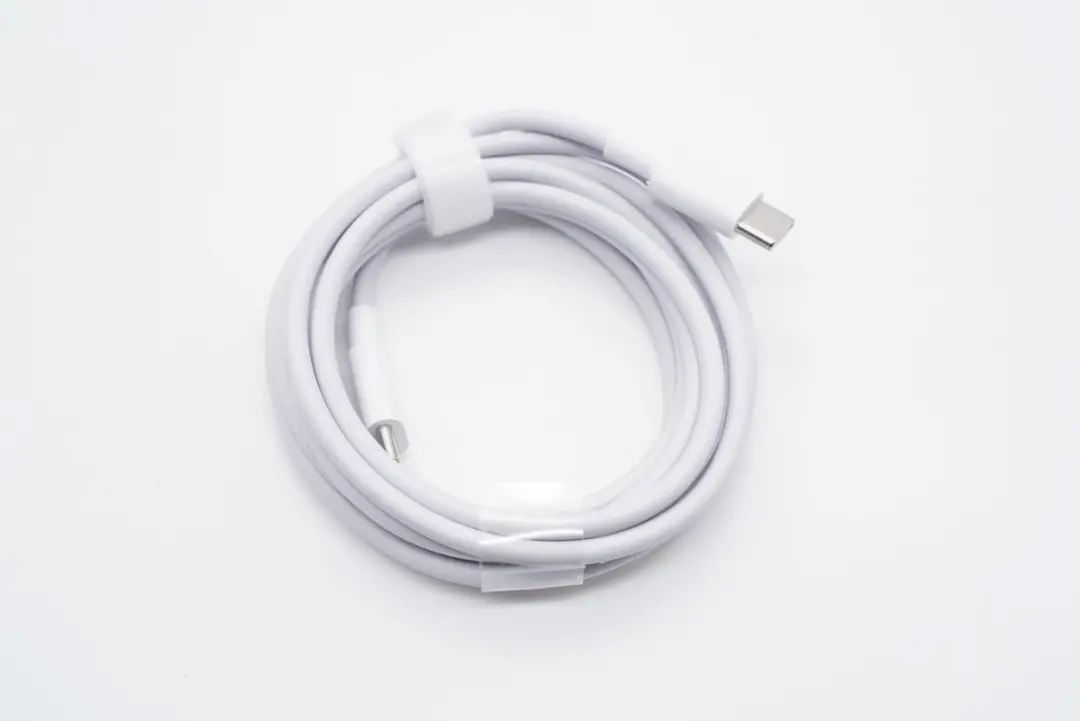

线缆使用扎带捆扎整理。

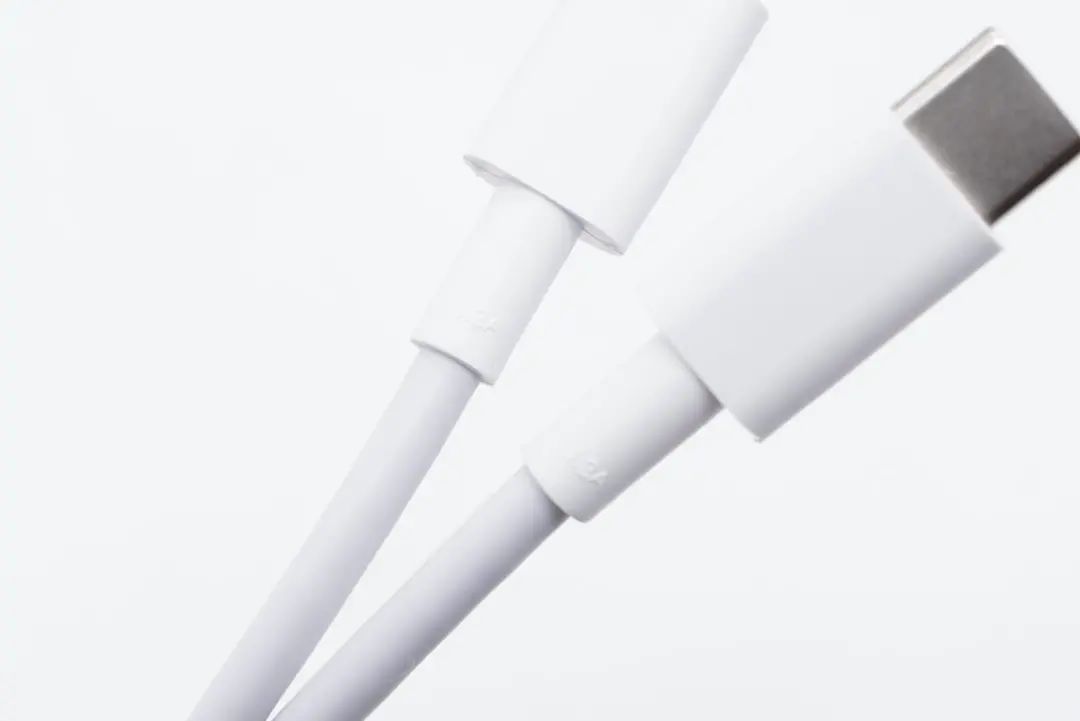

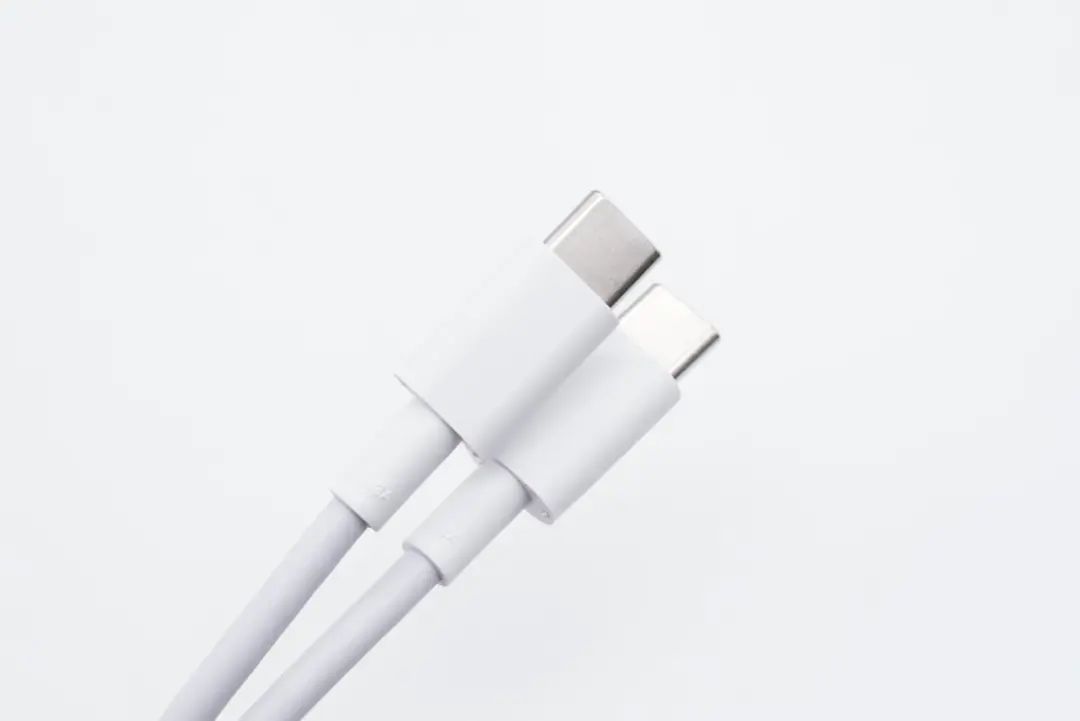

CC线线头外壳高光亮面处理,两侧为边缘弧面,两端均做了抗弯折处理。
线缆网尾处设有3.3A字样,表明可过最大电流。

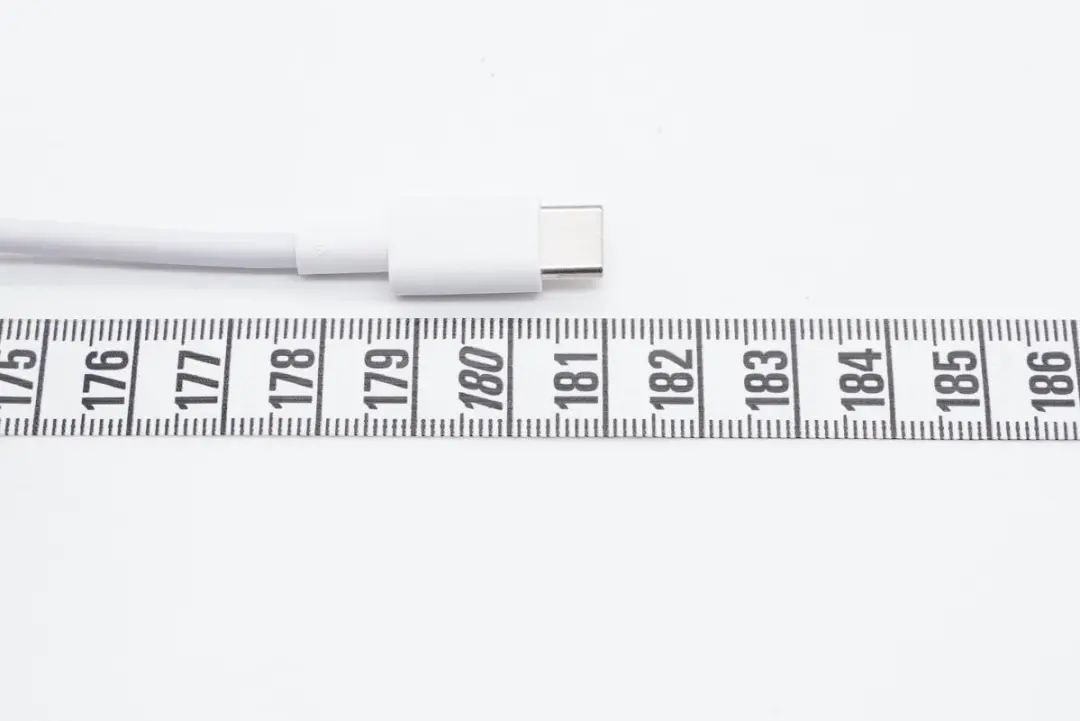

测得线缆长度约为181cm。

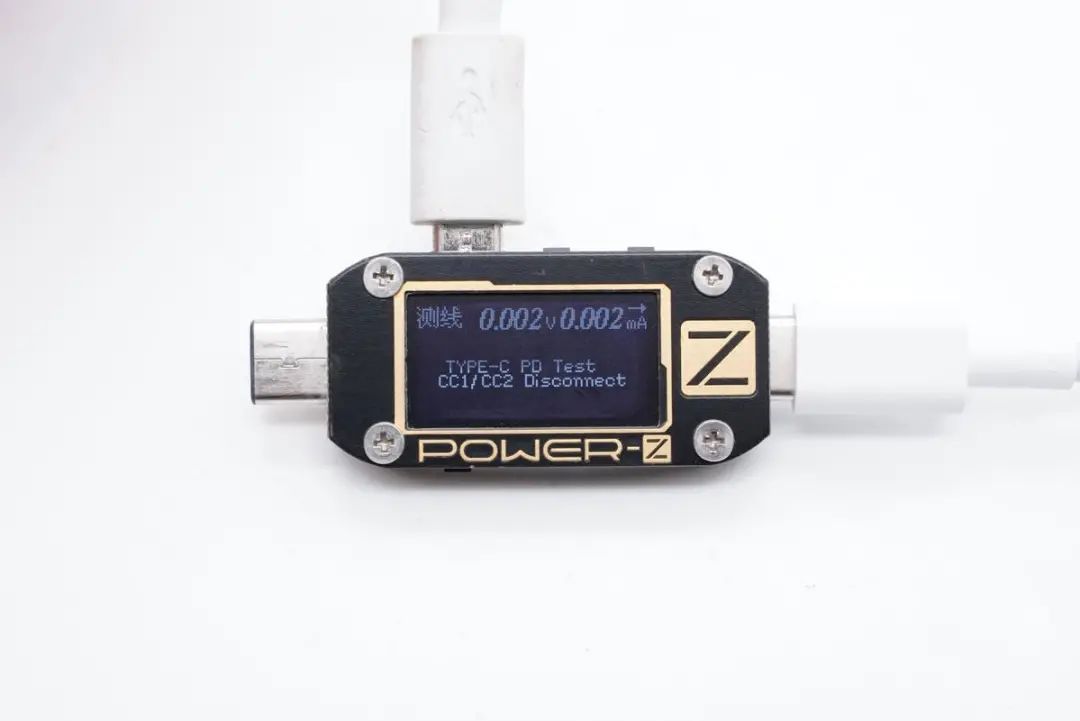

另外使用ChargerLAB POWER-Z KM001C测得该线缆没有E-Marker芯片。
充电器采用PC材质白色外壳,腰身高光亮面处理,两端切面设计边缘分明,机身两侧设有小凹面方便用户插拔使用。值得一提的是,这款充电器充电头网此前已做过详细拆解。

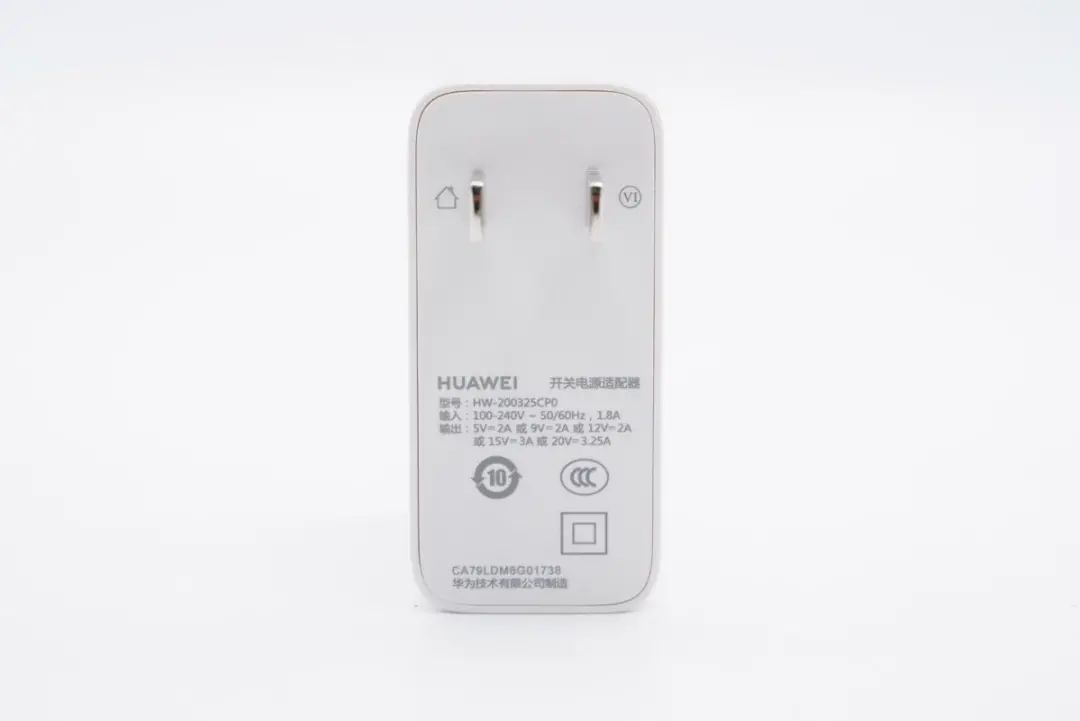

充电器配备固定式插脚,输入端外壳上印有参数信息
型号:HW-200325CP0
输入:100-240V~50/60Hz 1.8A
输出:5V2A、9V2A、12V2A、15V3A、20V3.25A
产品已经通过了CCC认证和VI级能效认证。

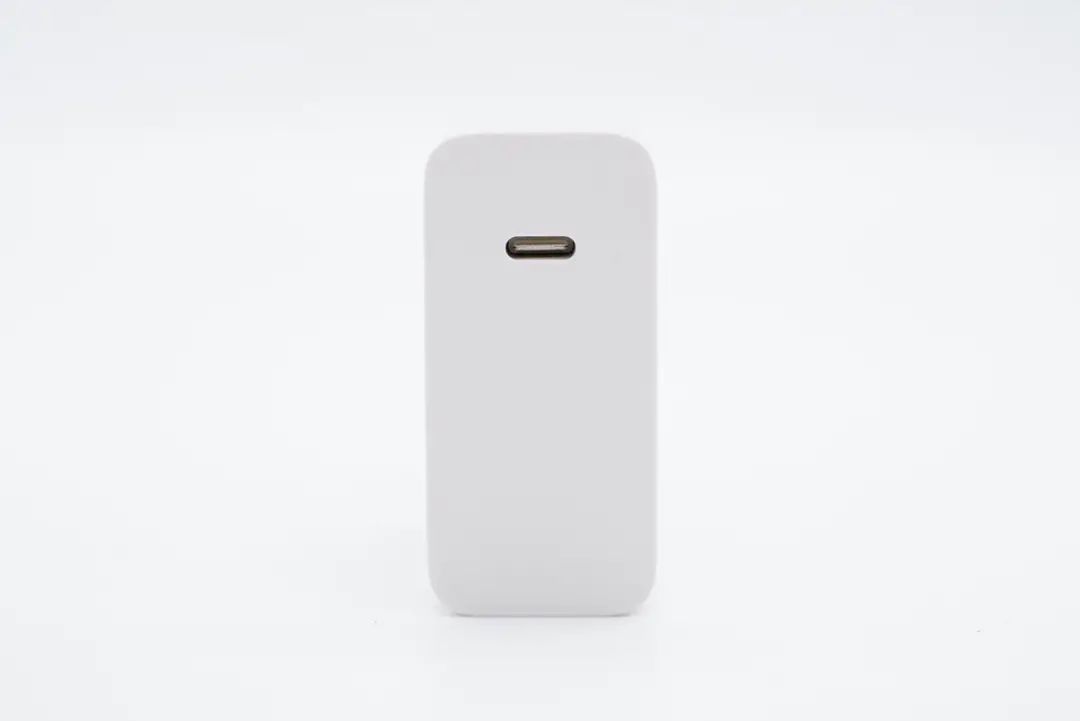

顶面配有单USB-C接口,白色胶芯。

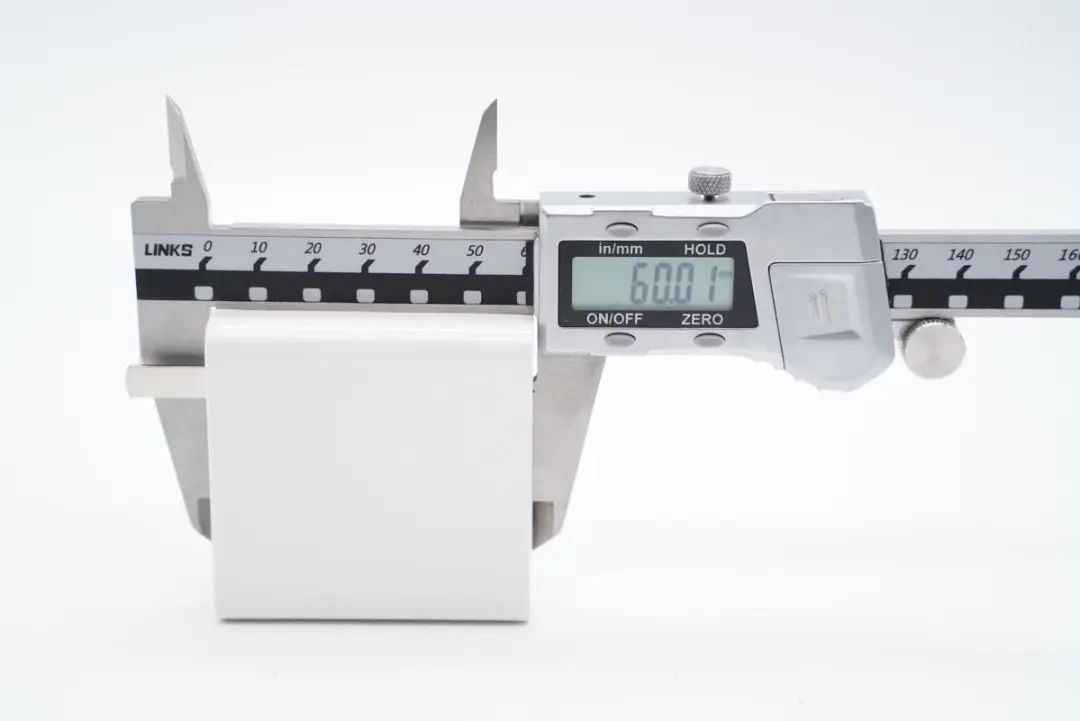

测得充电器机身长度为60.01mm。

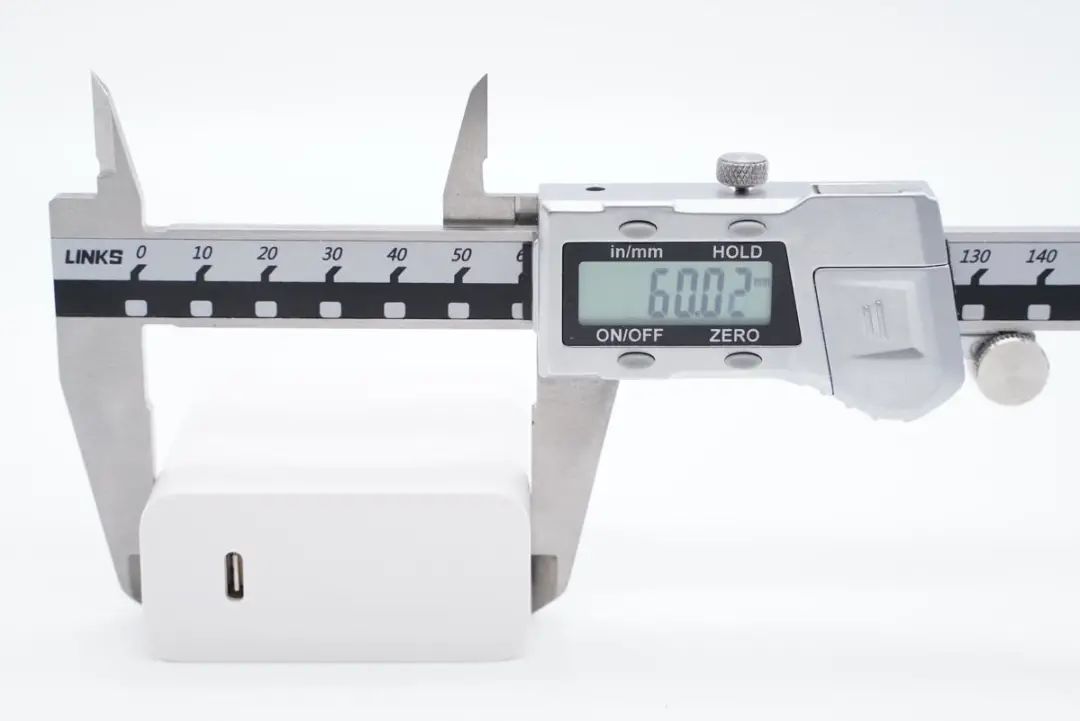

宽度为60.02mm。

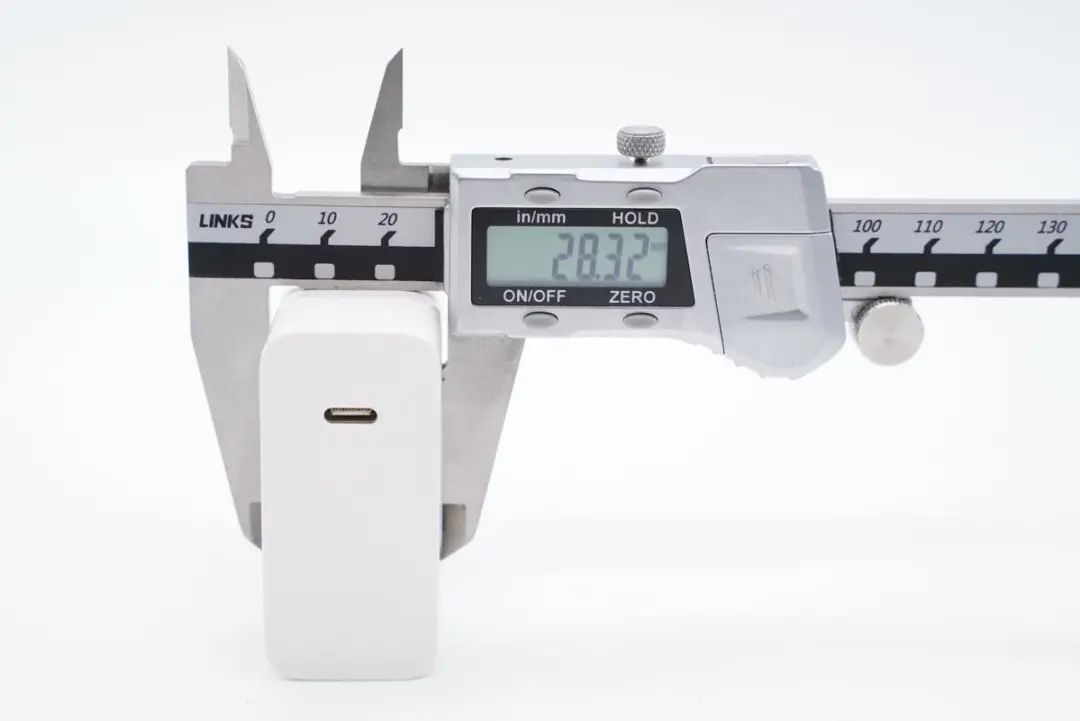

厚度为28.32mm。

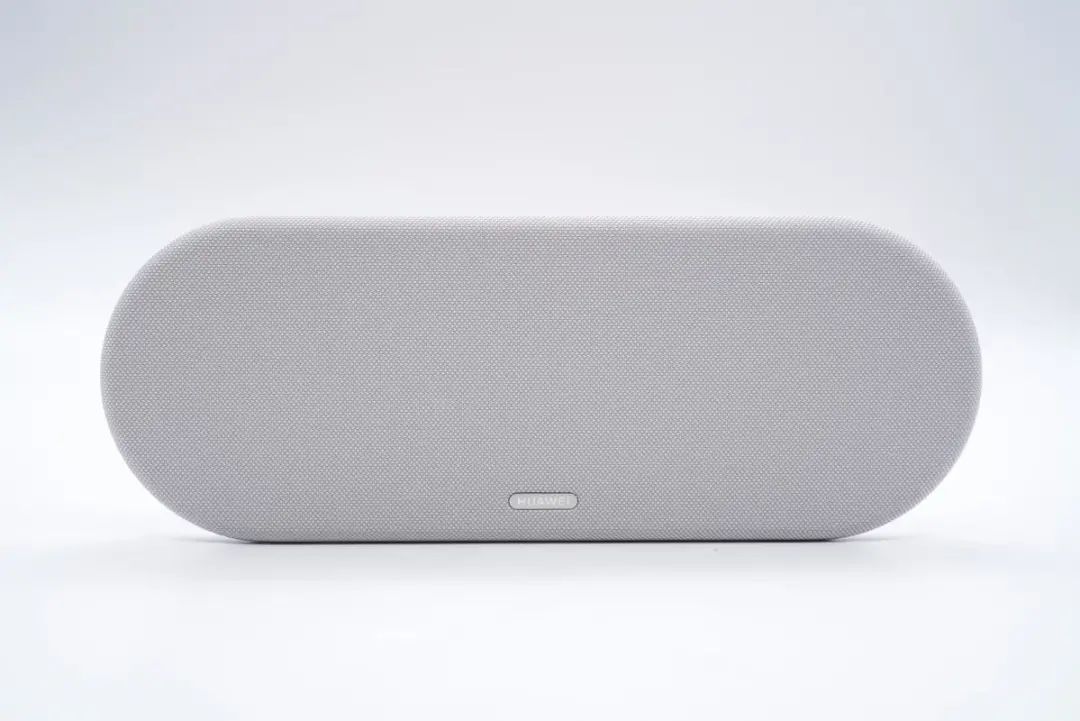

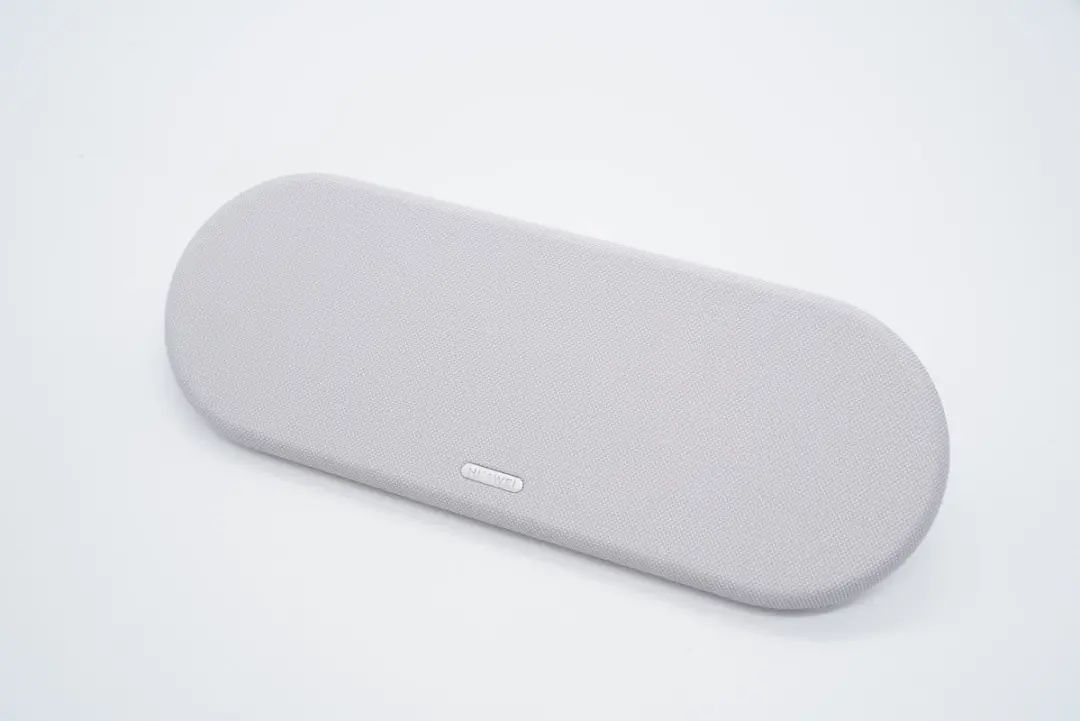

华为多设备智能无线充电板给人的第一印象就是长而扁平,毕竟可以同时给三台设备进行无线充电。充电板机身采用跑道造型设计,边缘圆润。
机身顶面采用灰色布艺材质,手感好同时提升颜值。此外手机等设备放上去可以防滑防刮,保护自己的爱机。

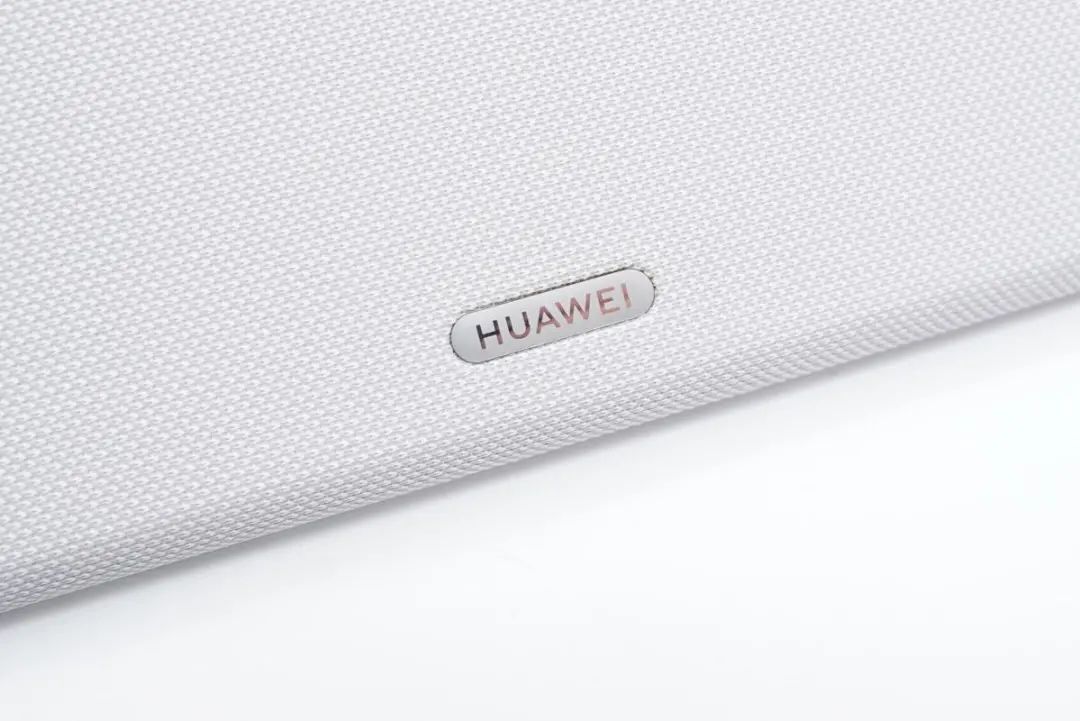

顶面金属片上镭雕HUAWEI品牌logo。

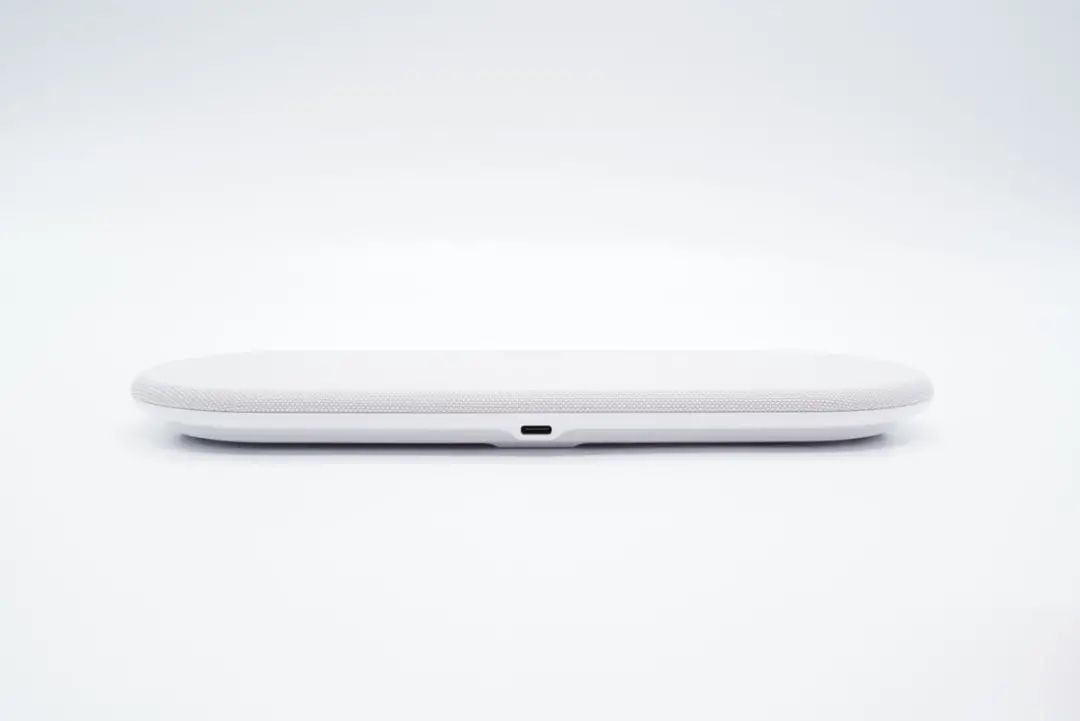

机身一侧中心设有USB-C输入接口。

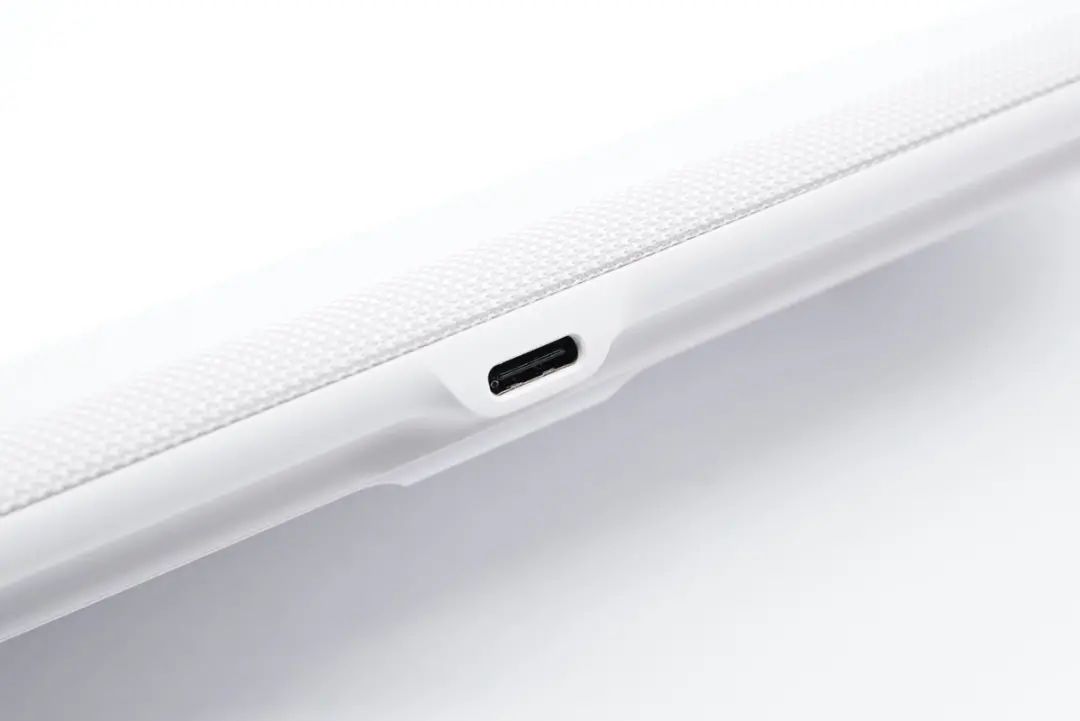

USB-C口特写,黑色胶芯不露铜。
无线充电板采用PC材质塑料外壳,底部也有很丰富的设计。

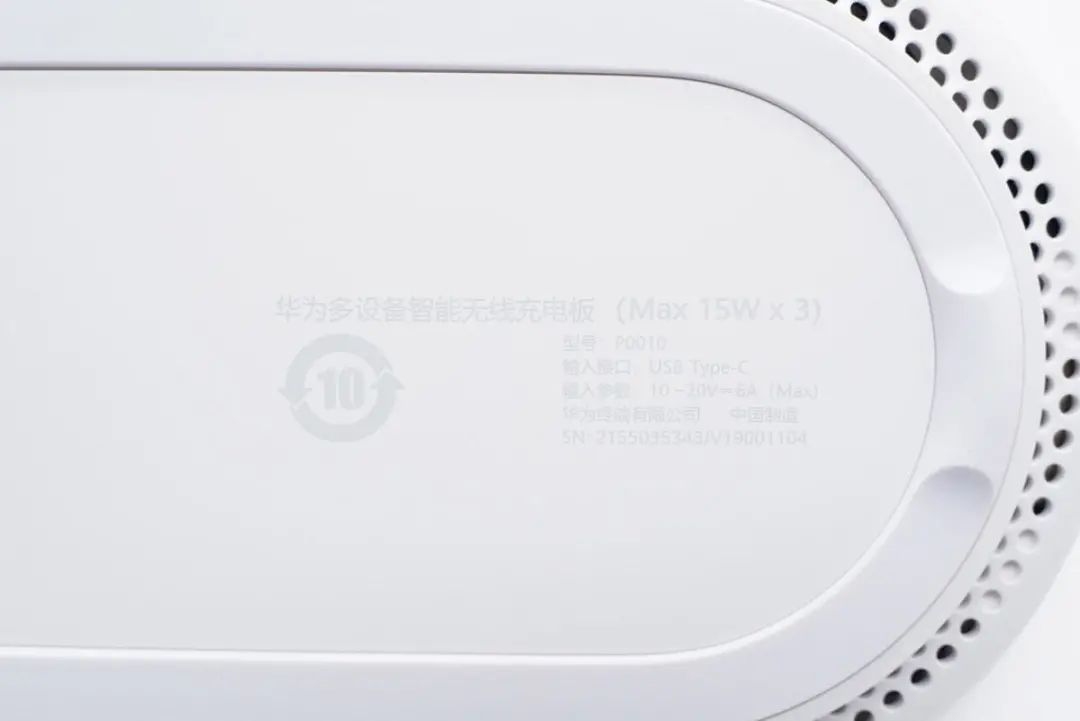

底部外壳上印有产品参数信息
型号:P0010
输入接口:USB Type-C
额定输入:10-20V6A(Max)
额定输出:Max 15W x 3

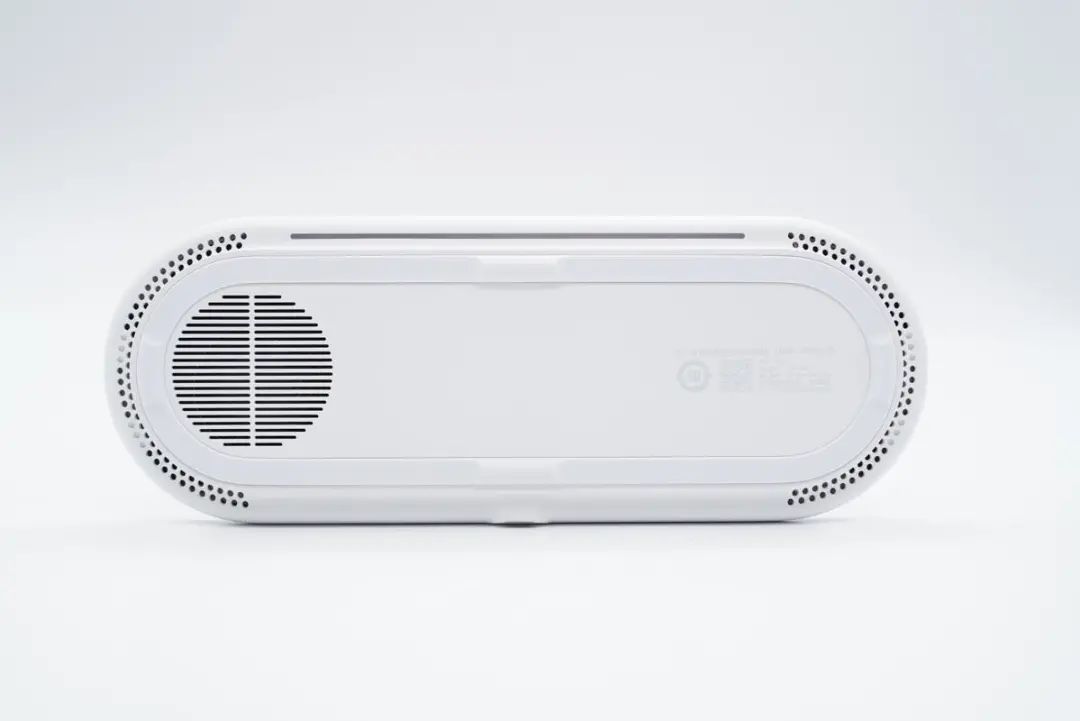

底部外壳贴有防滑胶垫,胶垫设有多个凸起,使底部外壳和桌面分离,让冷空气能够从进气窗口进入。

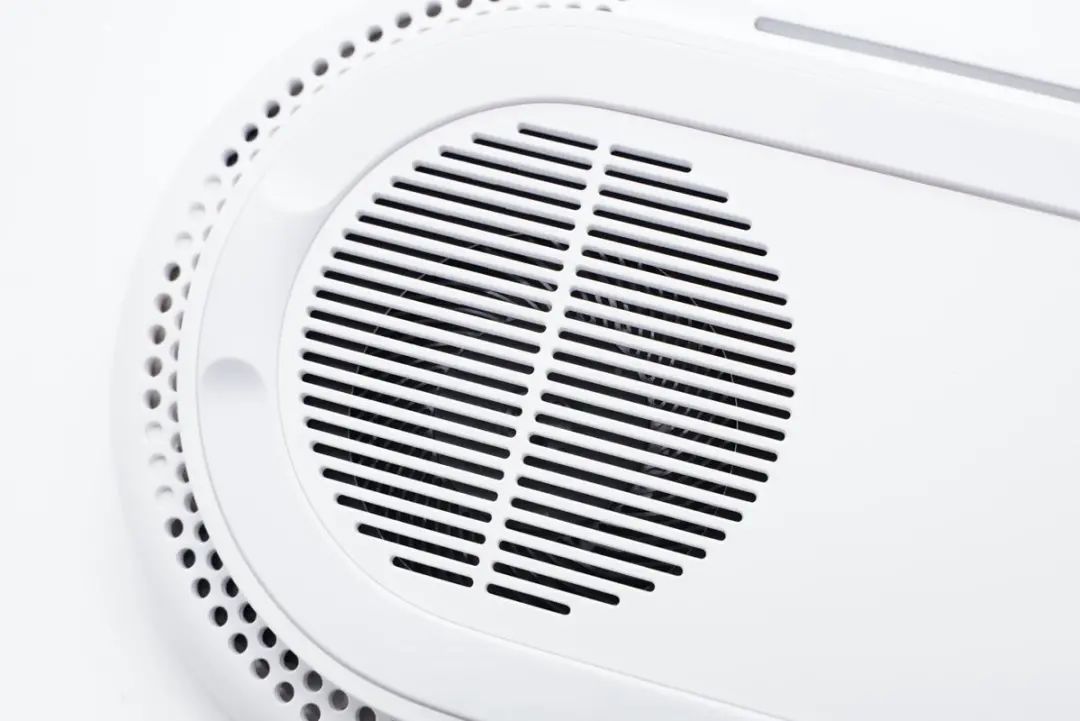

进气窗口特写,内置风扇进行主动散热。

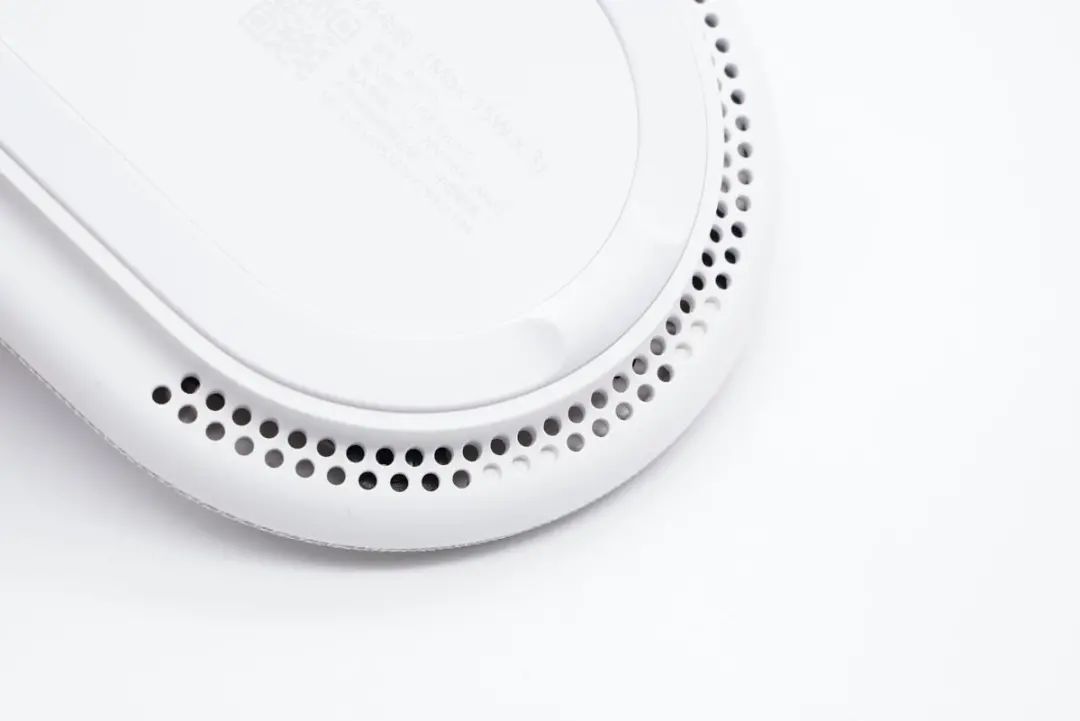

两端边缘外壳设有两排出气圆孔,将内部热量从此排出。

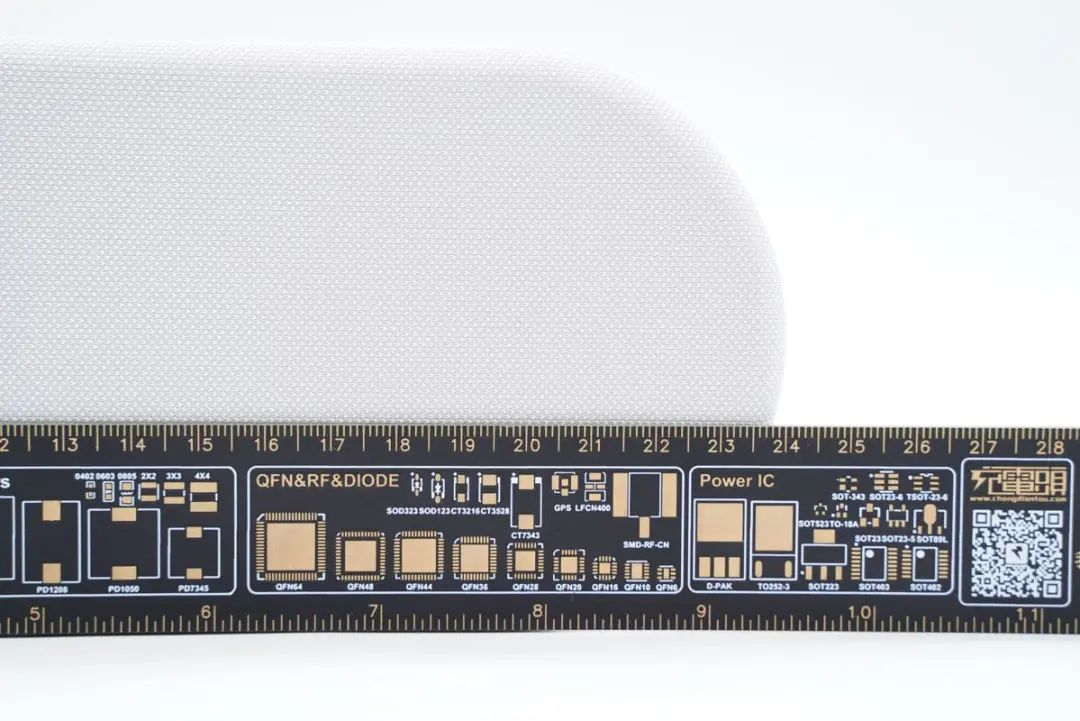

测得充电板长度约为24cm。

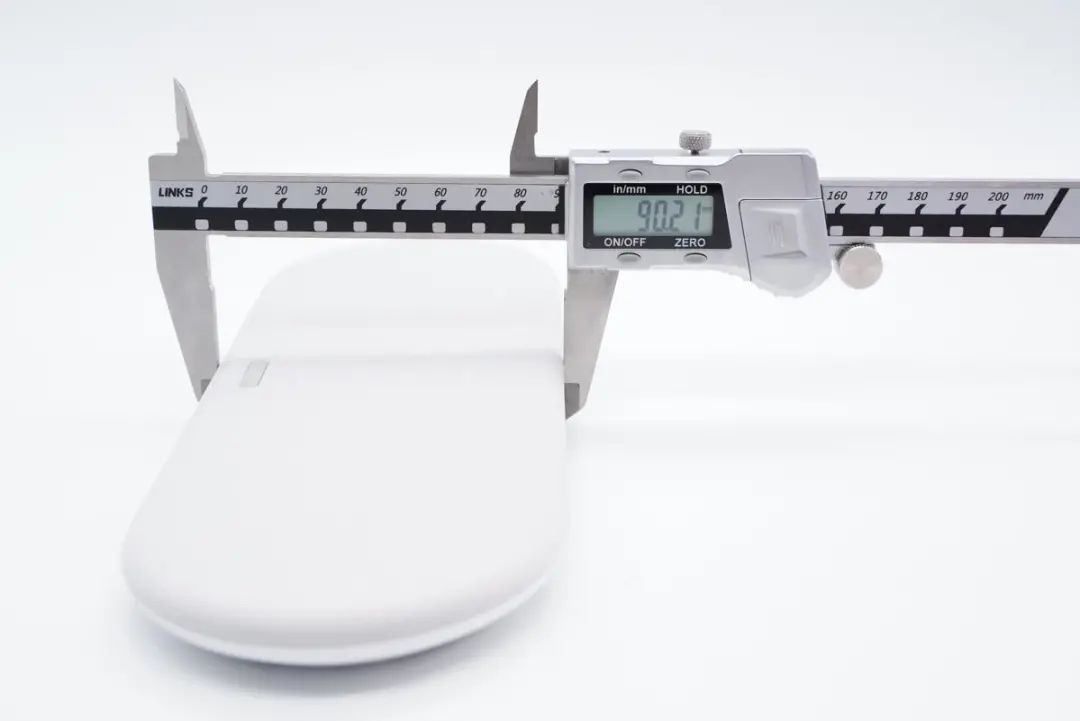

宽度为90.21mm。

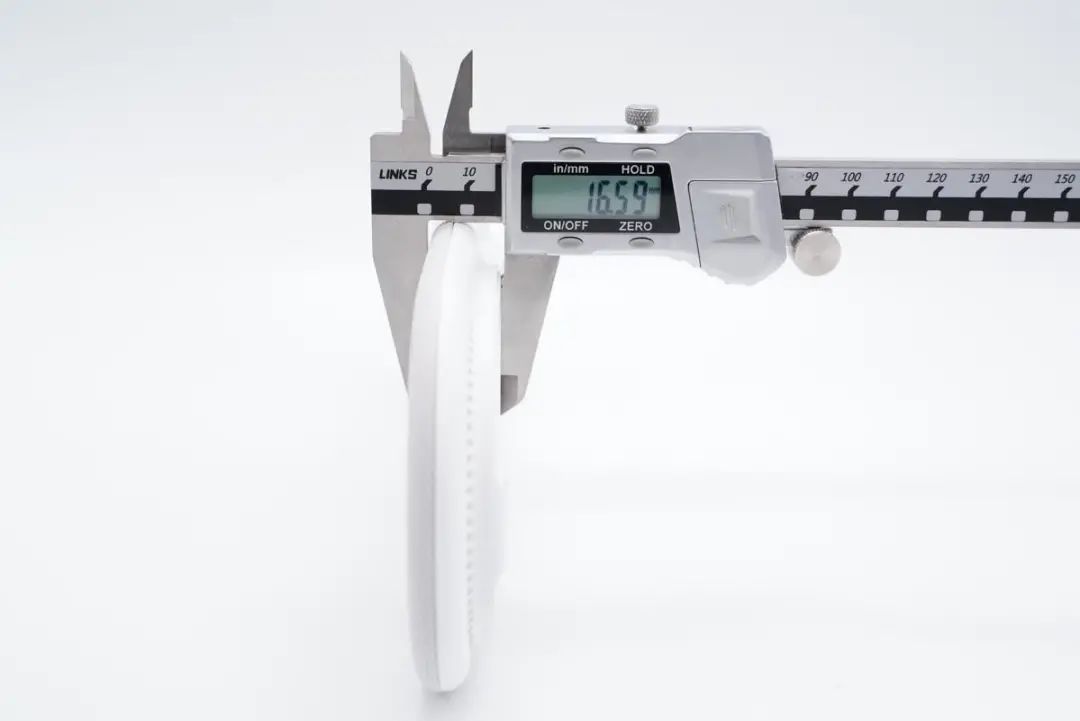

厚度为16.59mm。

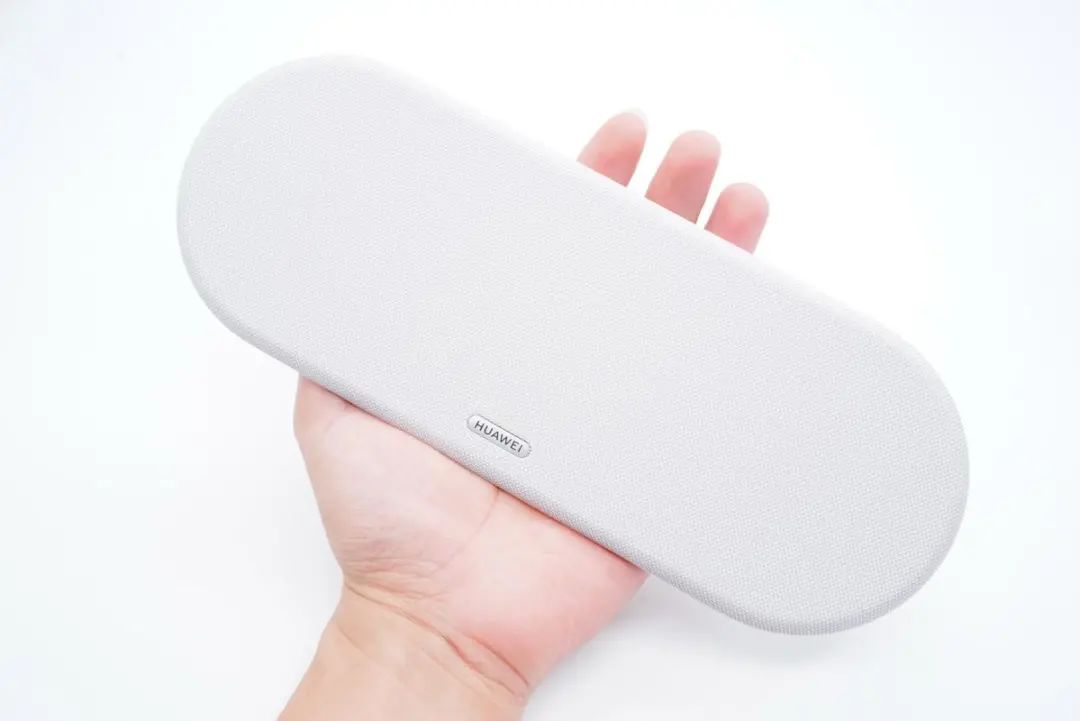

充电板拿在手上的大小直观感受。

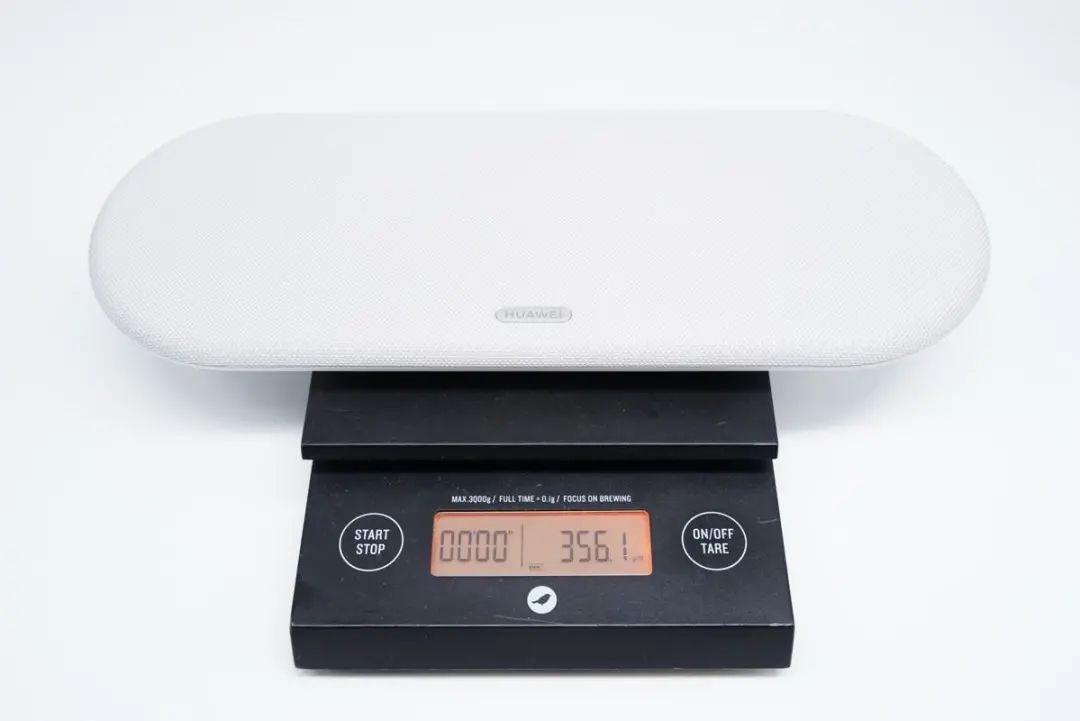

无线充电板净重约为356g。

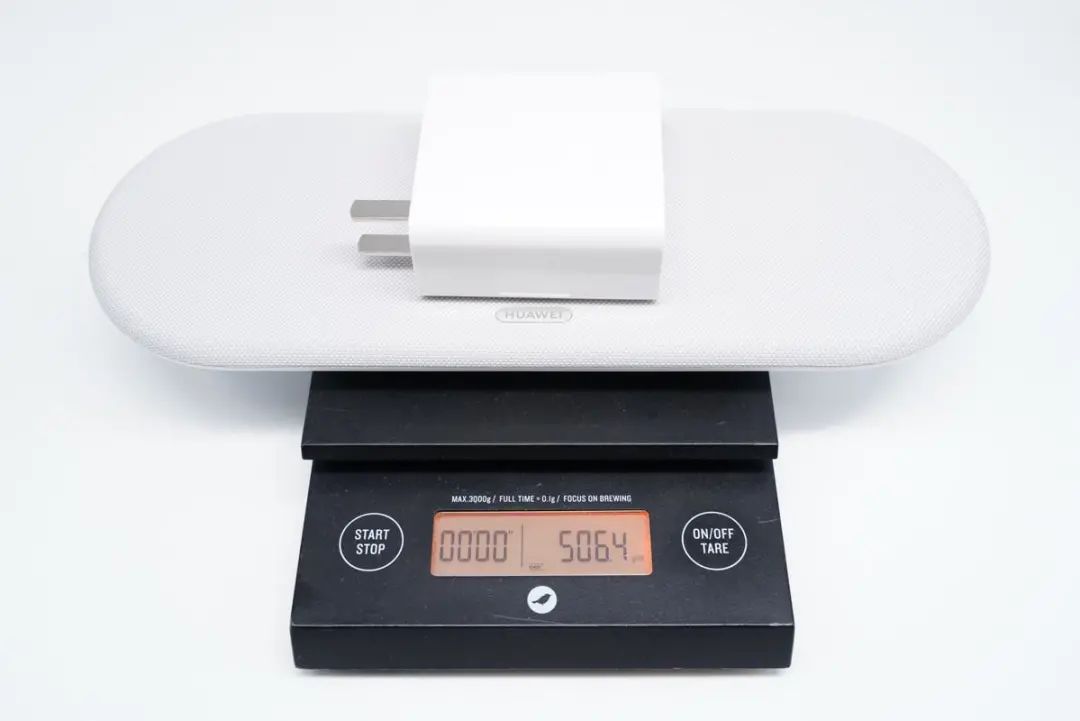

充电板加上充电器重量约为506g。

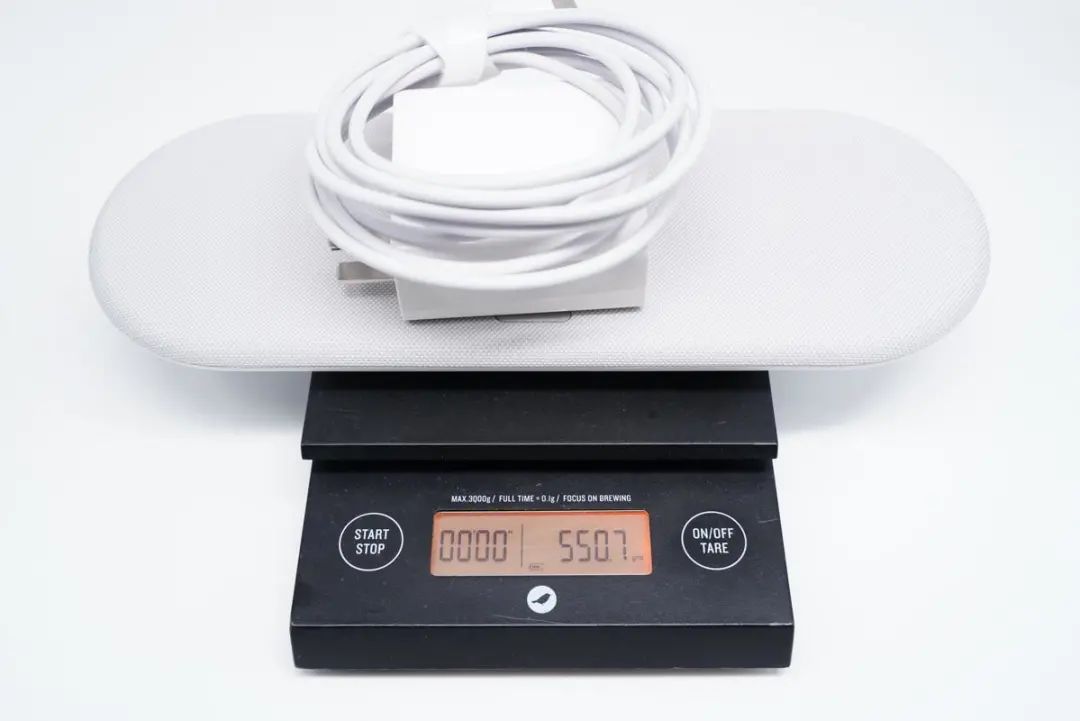

套装总重量约为551g。

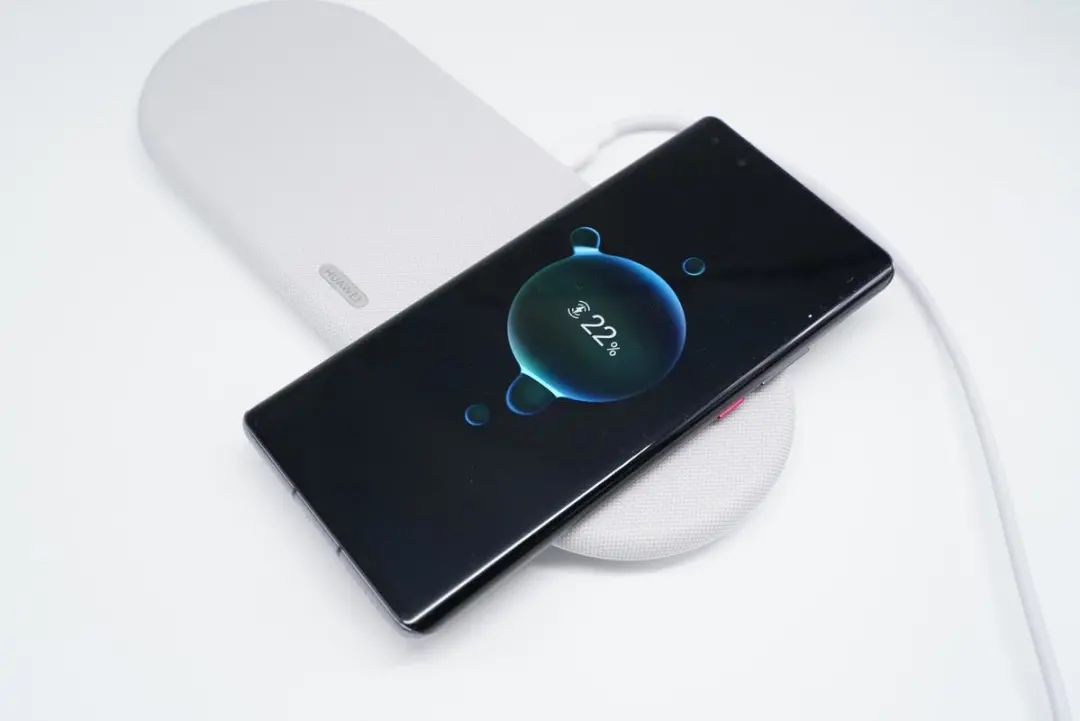

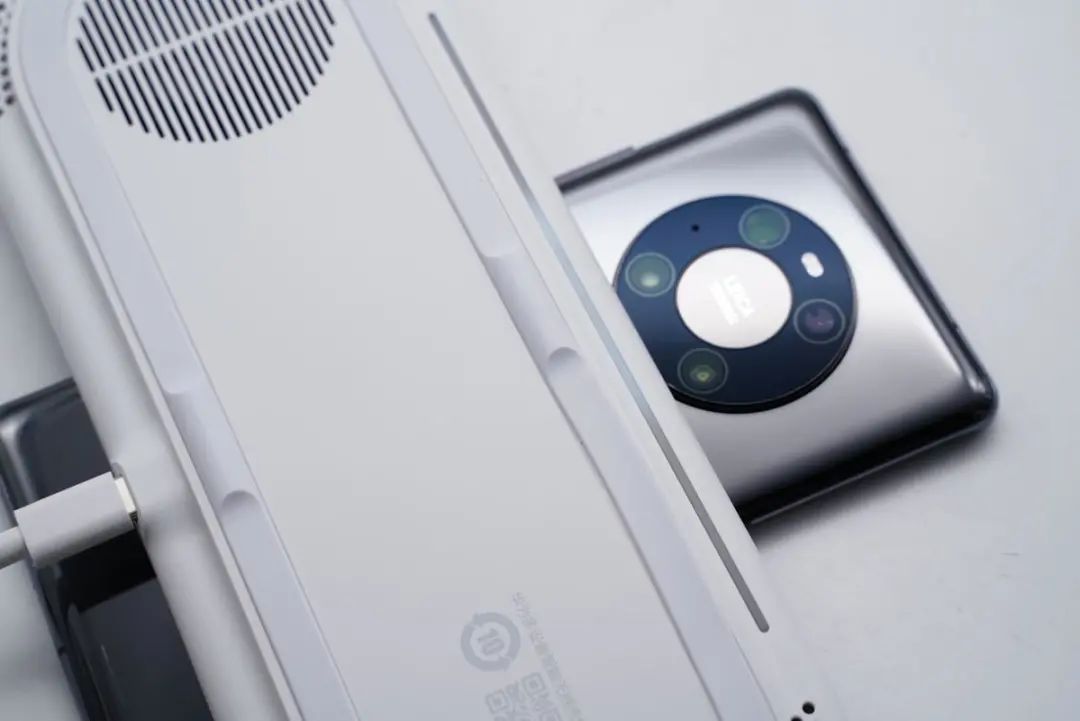

充电板面积很大,将手上的华为手机随手一放即可进行无线充电,无需刻意调整角度或位置,十分省心。
同时给华为Mate 30、Mate 40以及FreeBuds 4耳机进行无线充电,使用ChargerLAB POWER-Z KM001C测得输入功率为19.9V 1.76A 35.11W。
充电时LED灯亮淡淡白光,而且有意思的是,LED灯也和充电板一样分左中右区域,手机放在充电板哪个区域充电,对应区域的LED灯就会亮。
二、华为多设备智能无线充电板拆解
机身上下两部分外壳采用卡扣固定封装。

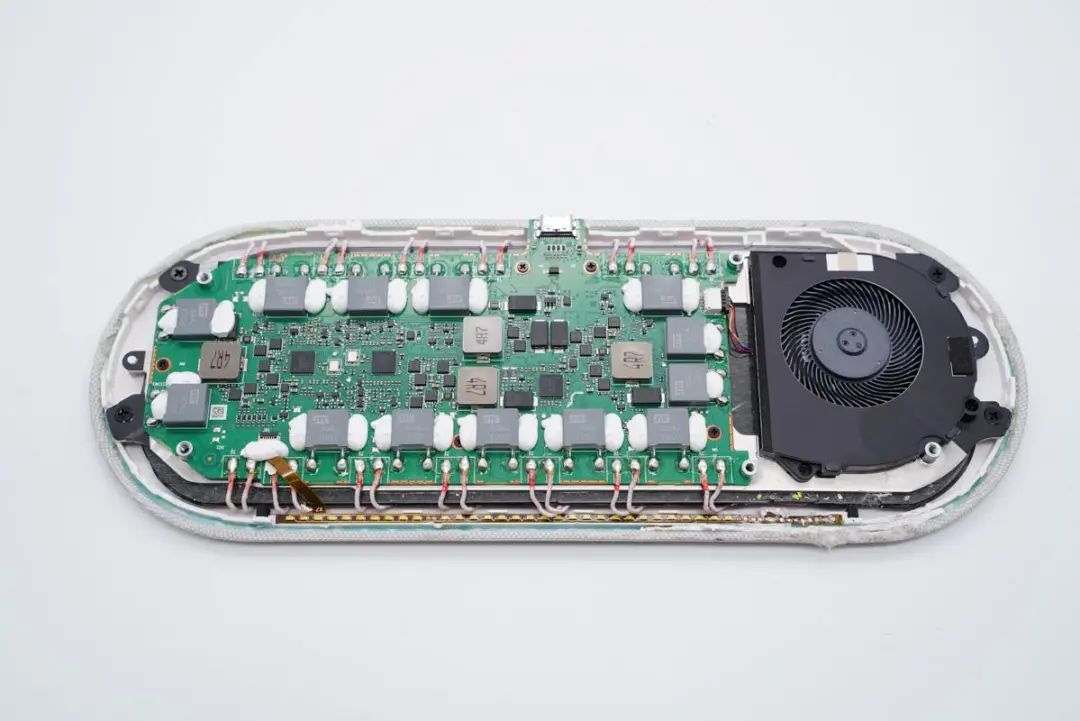

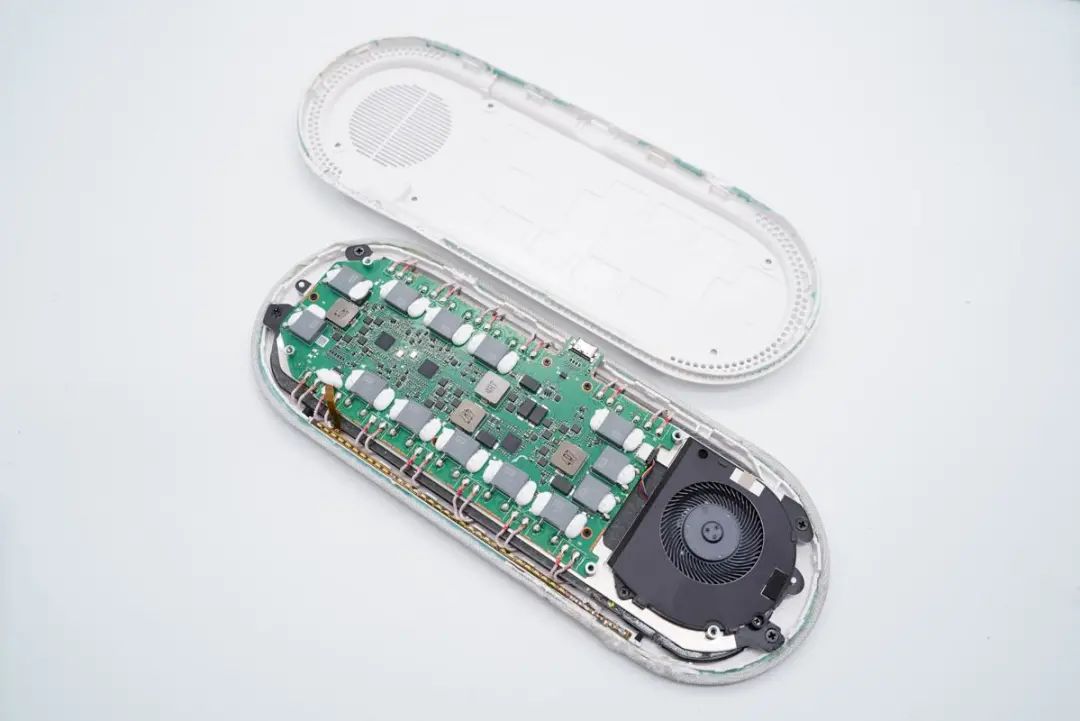

无线充模块和顶部外壳使用螺丝固定在一起。
无线充模块分线圈、隔磁片、散热板、PCB板四层。

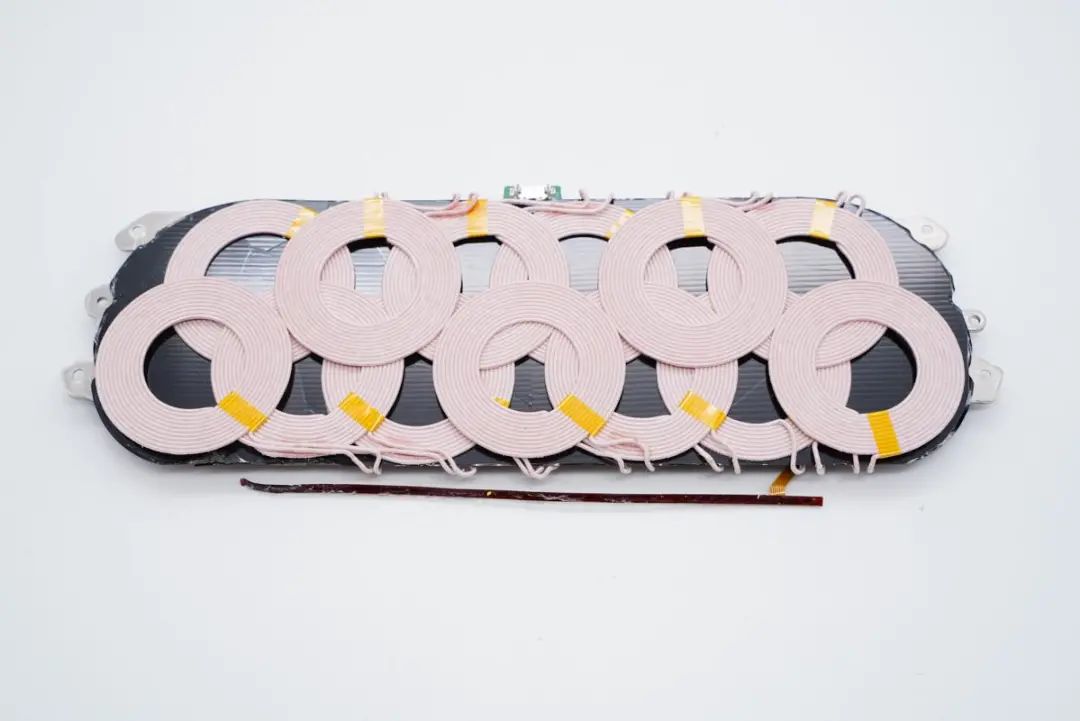

最顶面采用3层立体大线圈排布,一共13个,平板、手机、耳机、手表等设备都能随放随充,十分省心,此外隔磁片贴有绝缘纸。

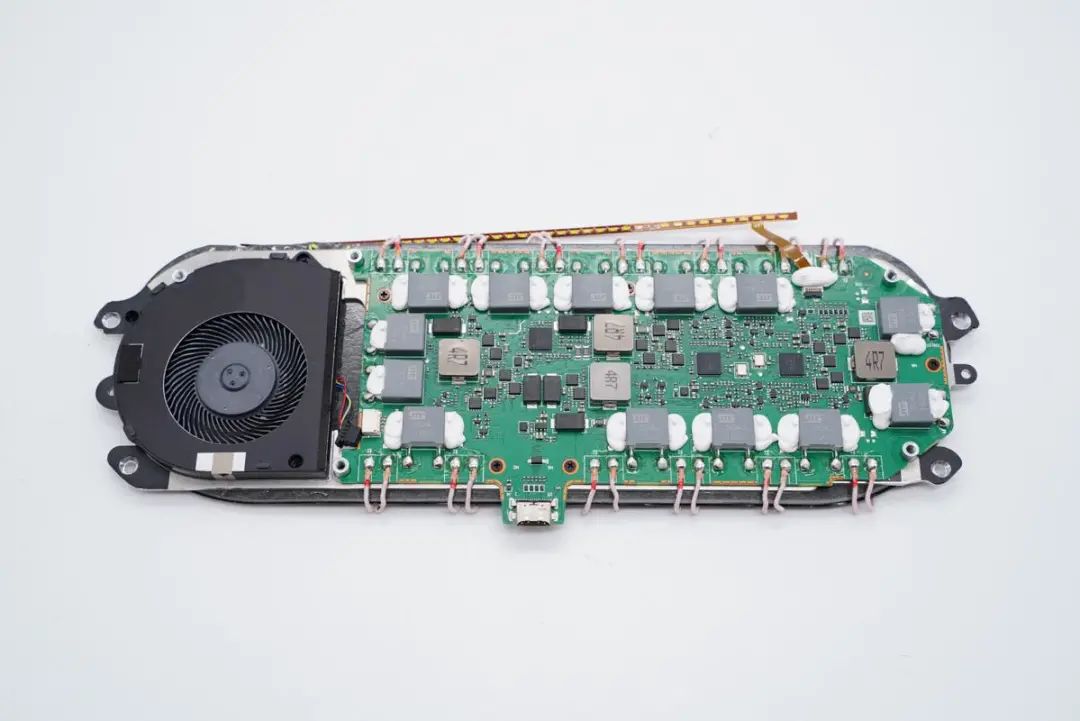

PCB板一览,谐振电容也有13颗,并且全部打胶加固,PCB板使用小螺丝固定。

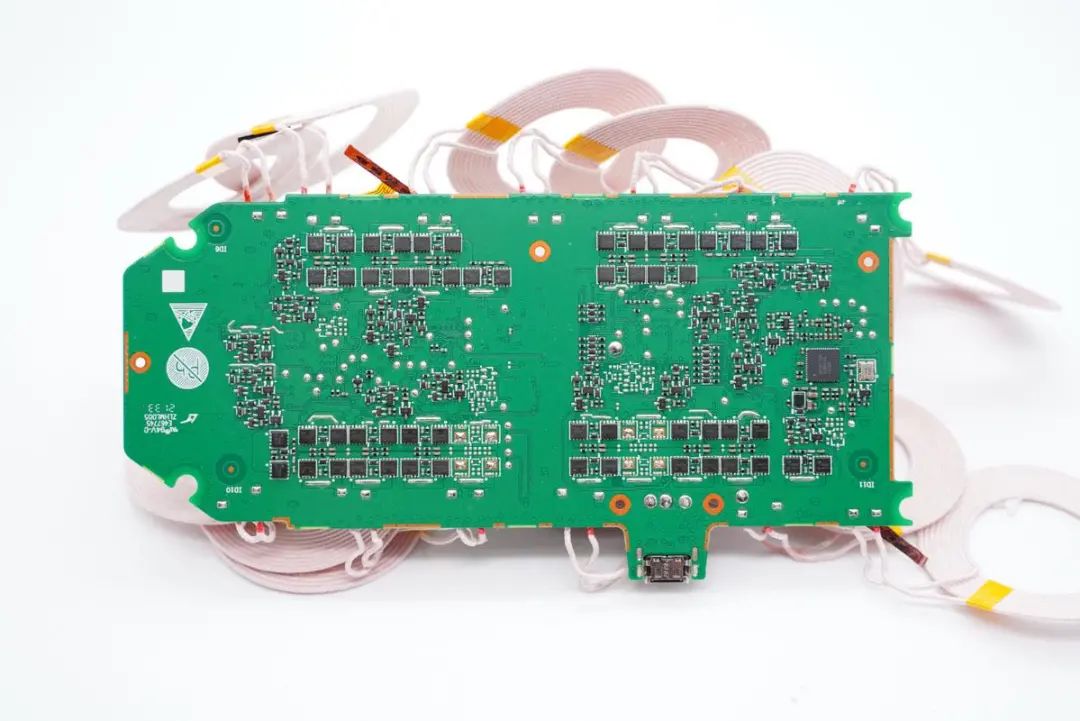

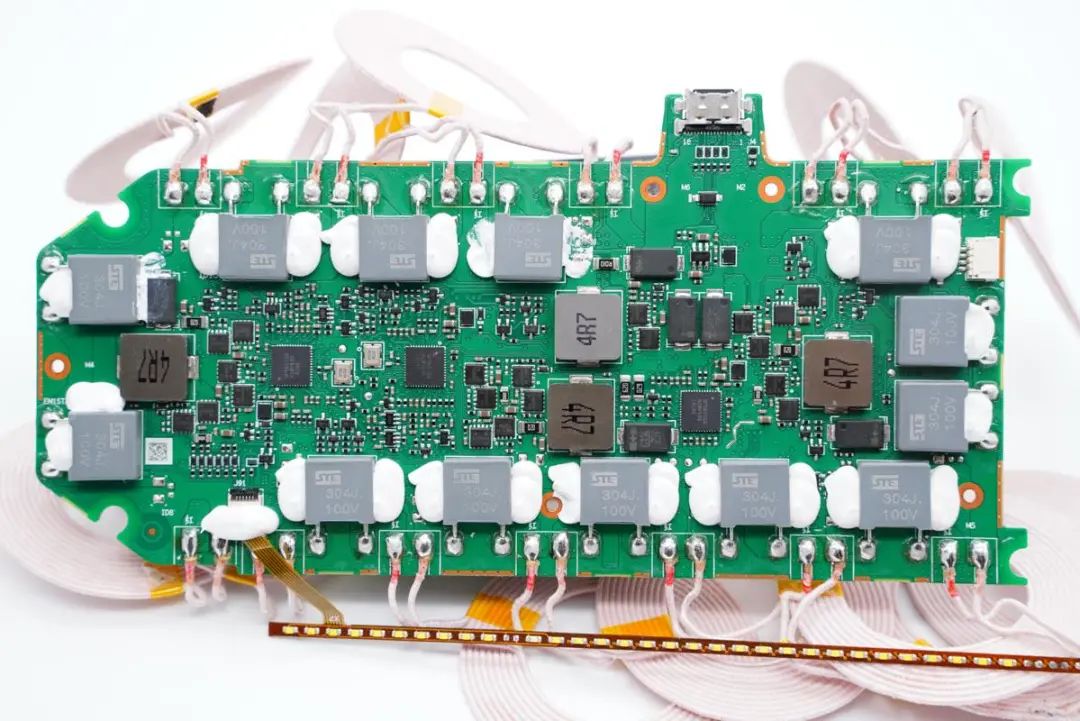

板子正面一览,设有三路相同的无线充电路,每路还配有相同的降压电路。
USB-C母座特写,沉板过孔焊接。

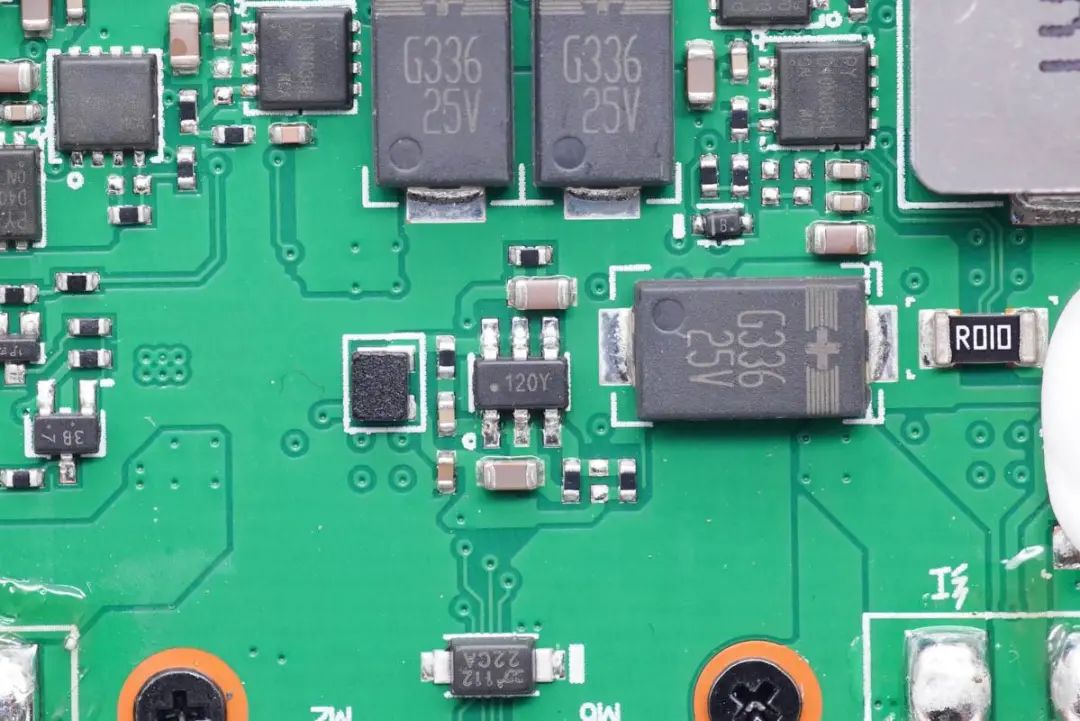

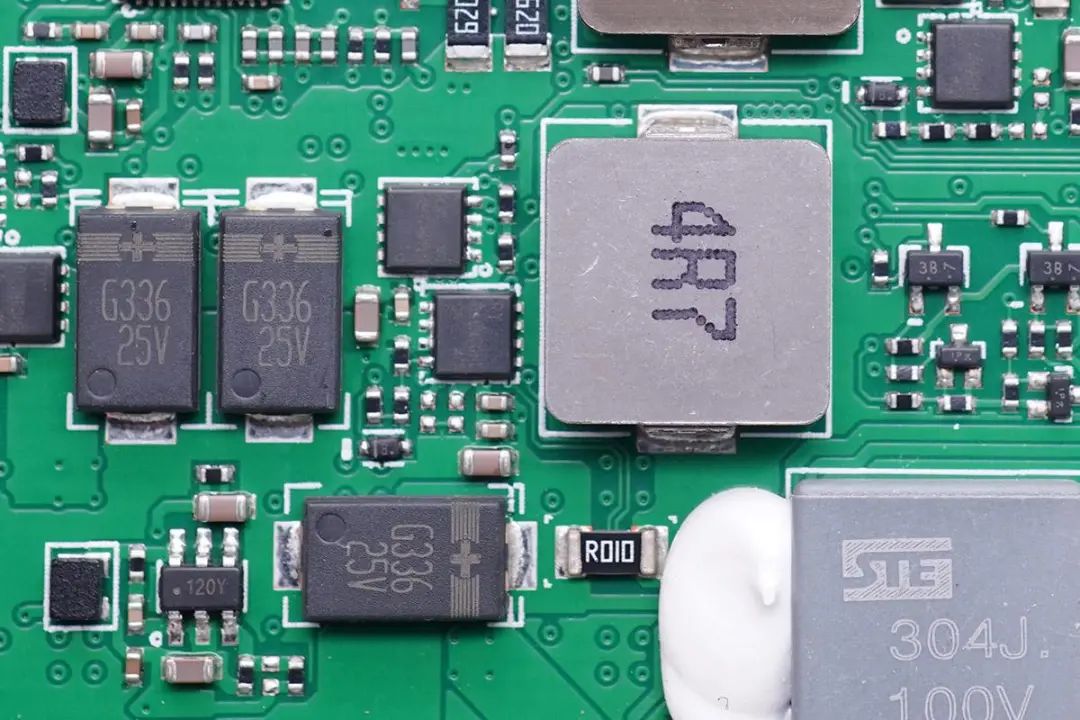

一颗丝印120Y的六脚芯片用于降压,旁边聚合物叠层电容进行输入滤波,国光品牌,规格为25V 33μF。

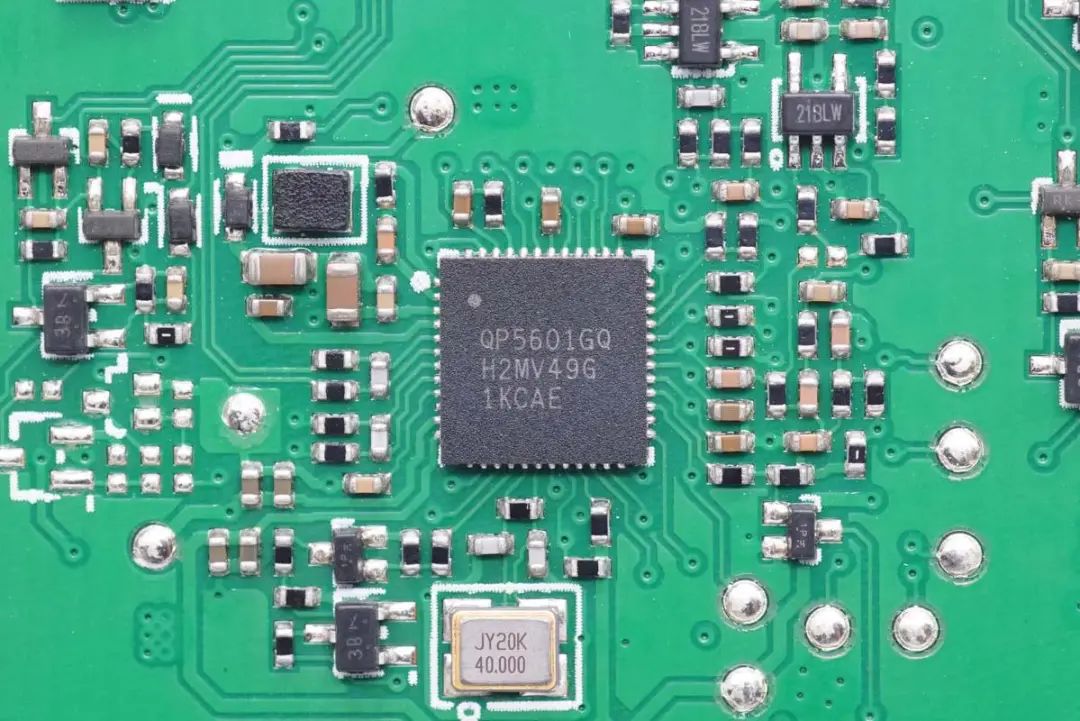

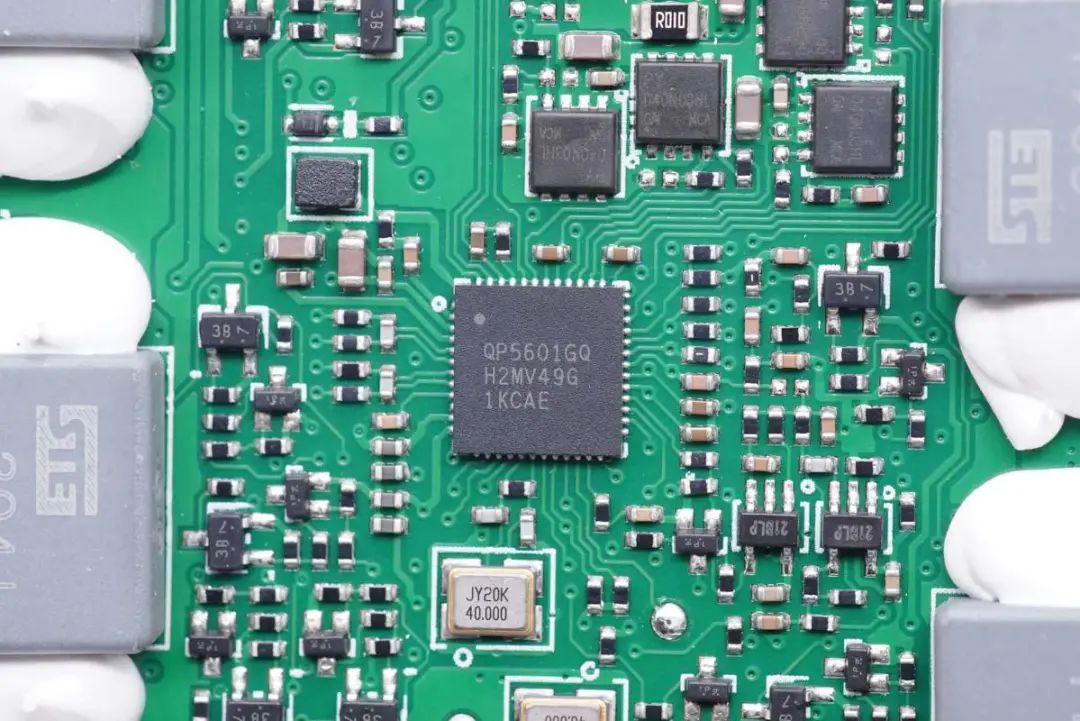

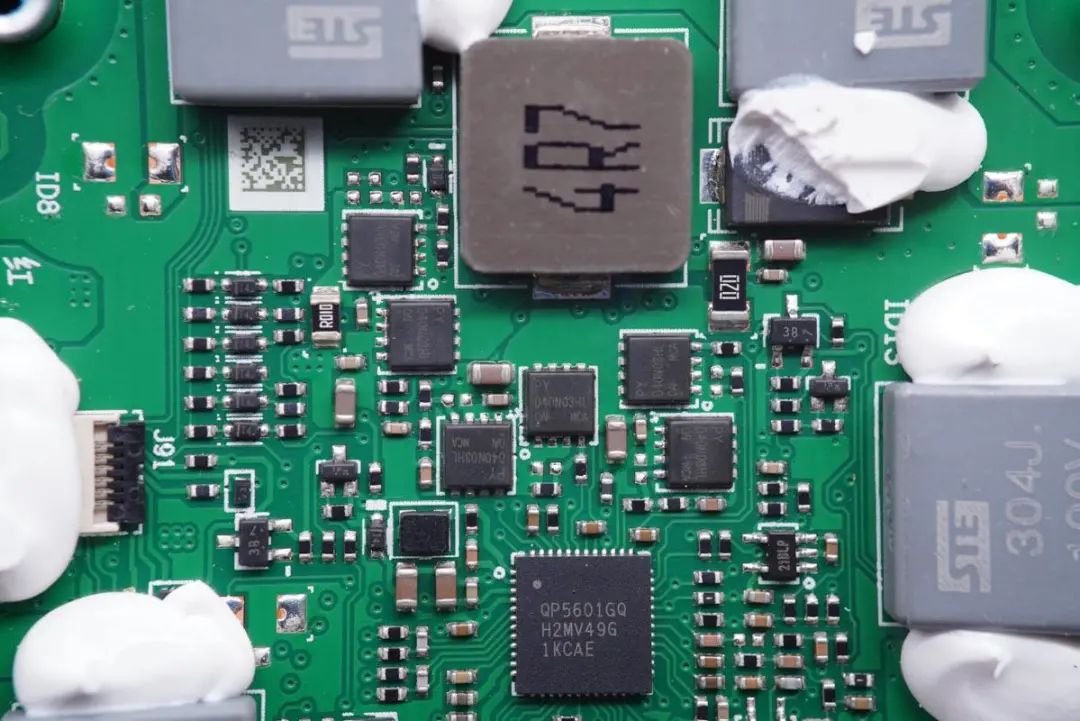

每一个无线充电路主控芯片都是QP5601GQ。

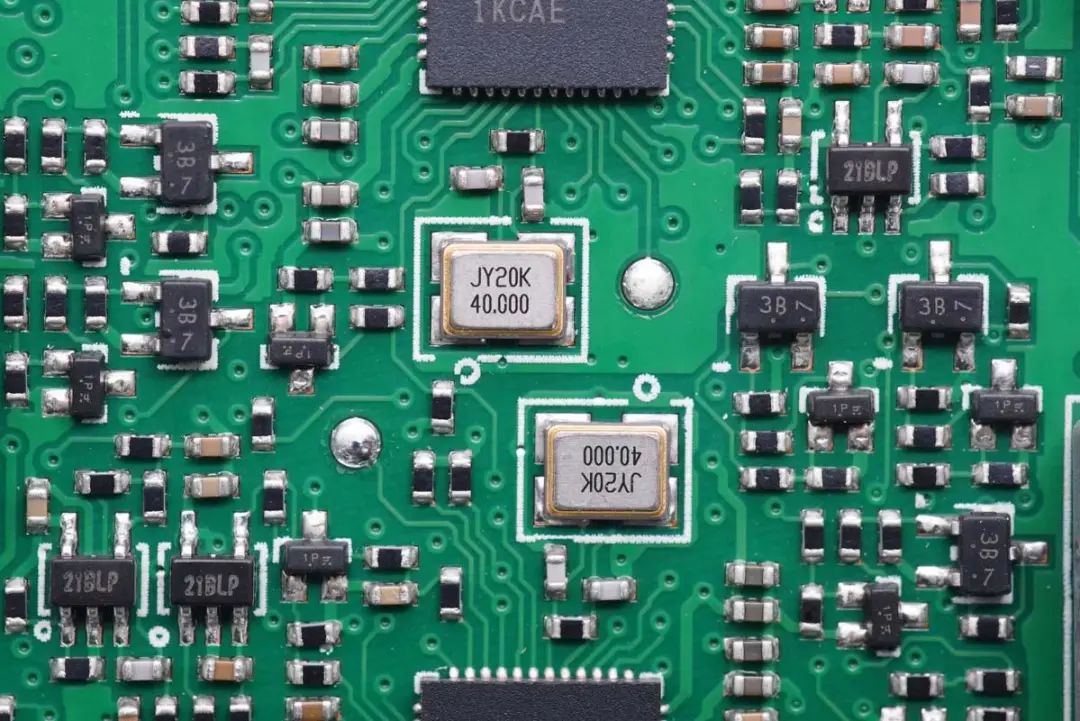

无线充电主控外置40.000MHZ无源晶振,为无线充主控芯片提供时钟。
六颗MOS管均来自平伟,丝印D04N03HL,四颗用于线圈驱动,另外两颗用于同步降压电路降压输出。

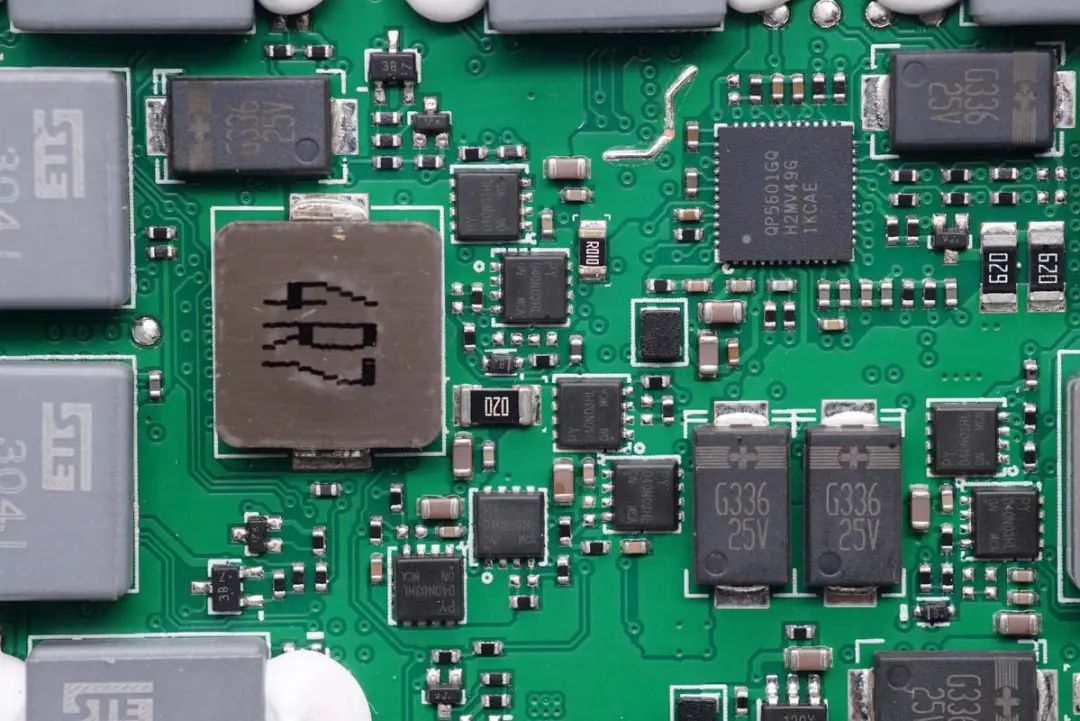

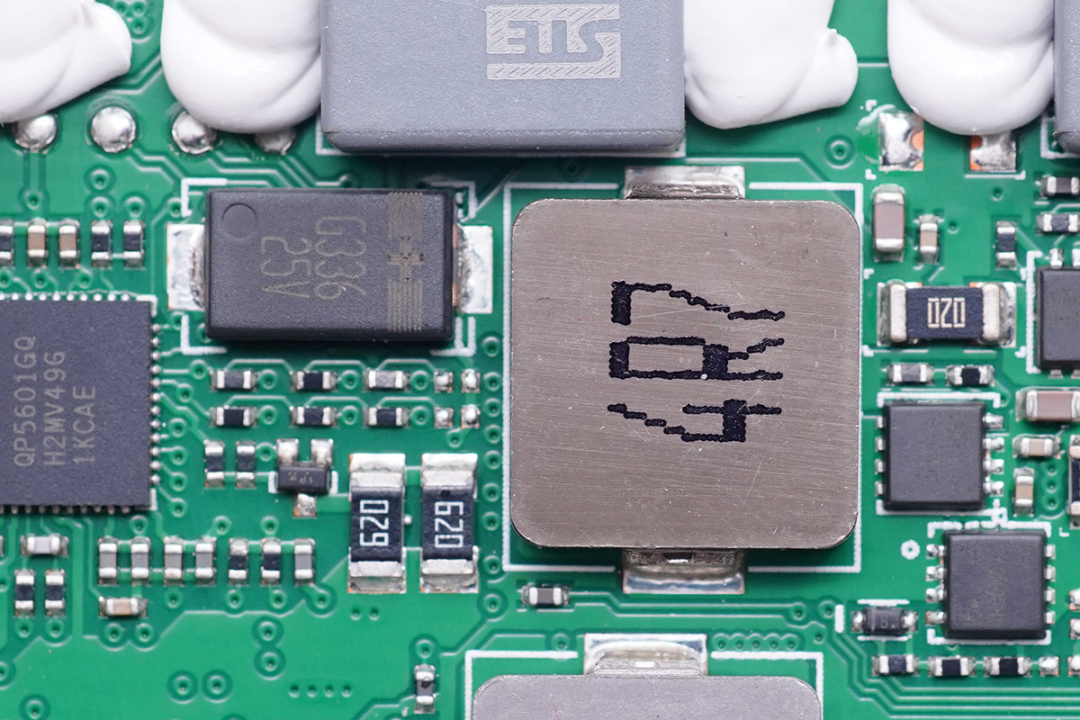

降压电路的4R7降压电感以及采用一颗国光聚合物叠层电容进行降压输出滤波。
第二路无线充电路和降压电路一览。
第三路无线充电路和降压电路一览。
第四路的降压电路特写。

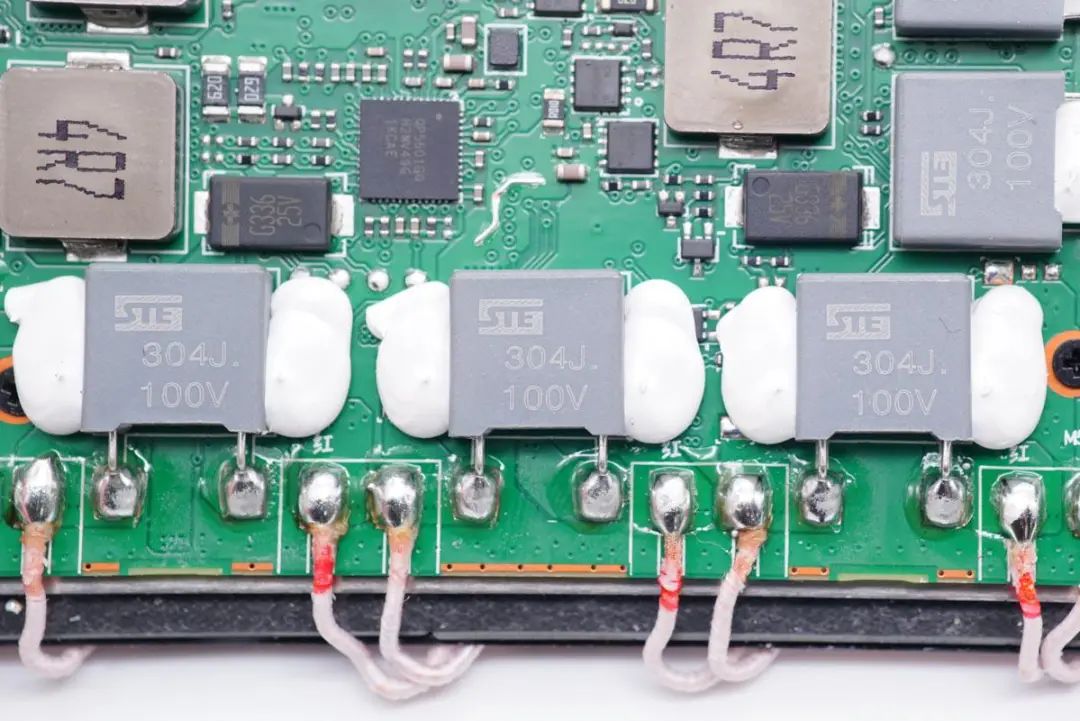

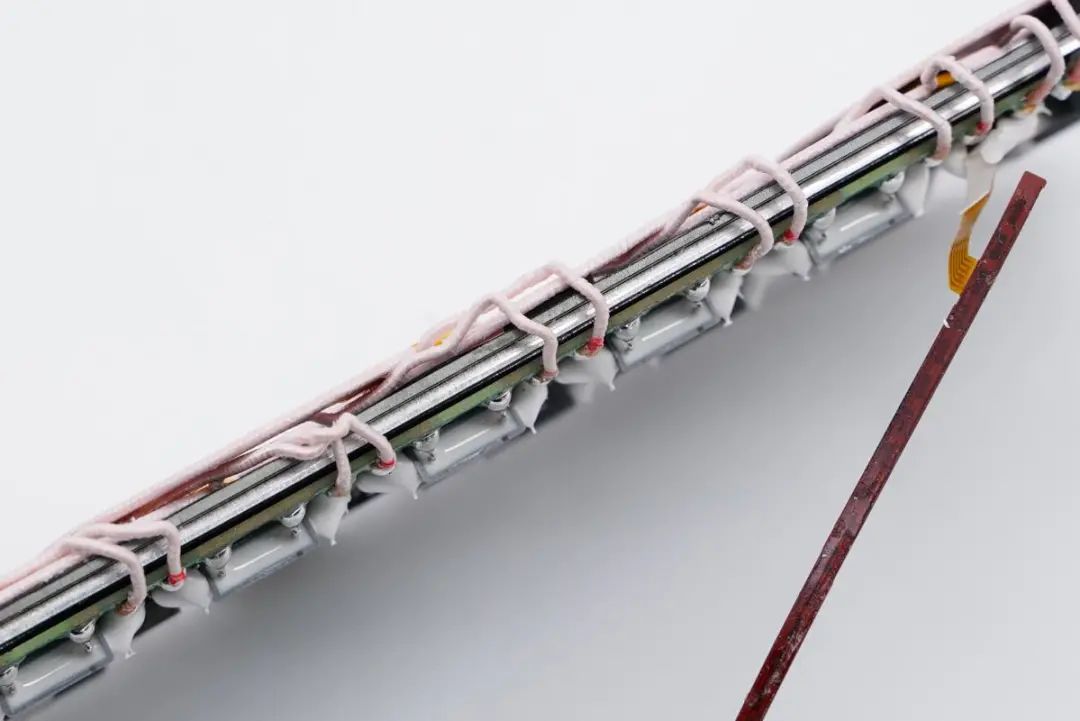

板子边缘13颗谐振电容均来自STE,规格都是100V 304J。
板子正面一览,右侧设有第四路无线充电路主控芯片,板子两侧还设有多颗MOS管,用于无线充电线圈切换。
第四路无线充电路主控芯片也是QP5601GQ。

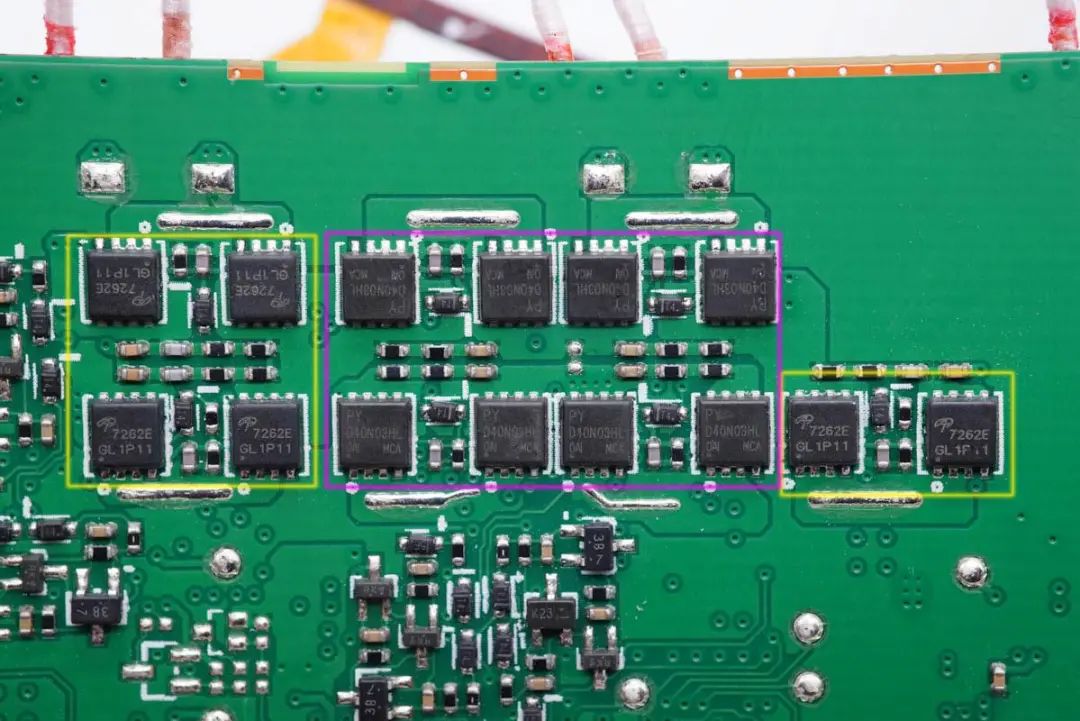

黄框MOS管,耐压60V,DFN 3x3 EP封装。紫框MOS管来自PY,丝印D04N03HL。

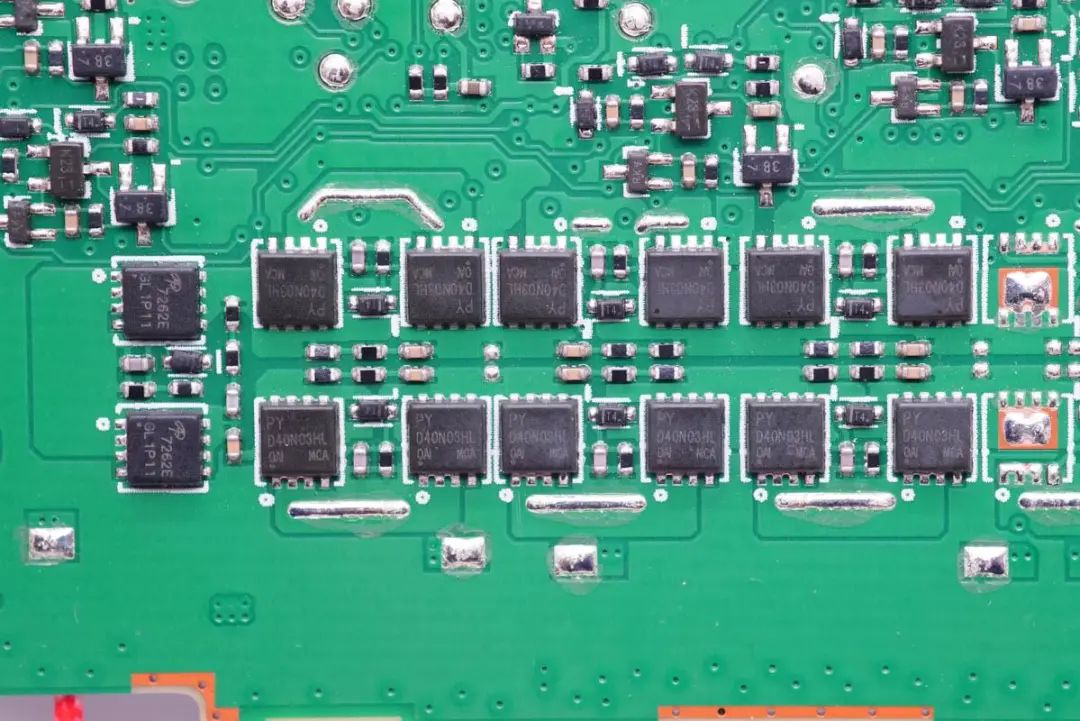

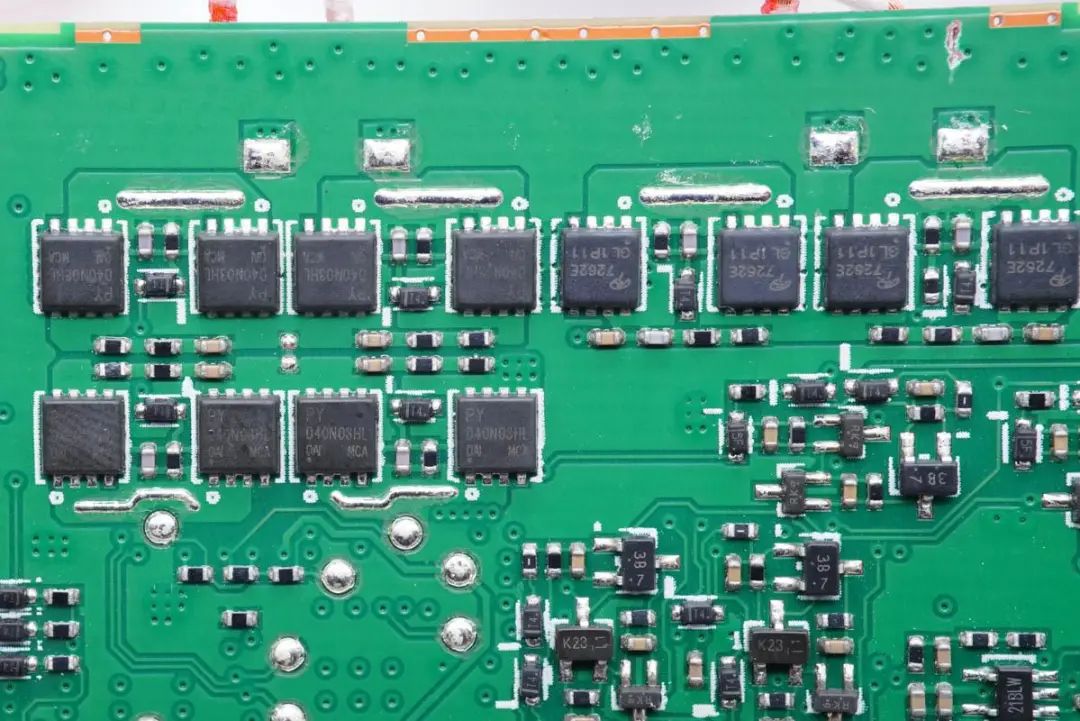

第二组MOS管一览,一共12颗,也是这两家的MOS管组合使用。
第三组MOS管一览,一共14颗。
第四组MOS管一览,一共14颗。

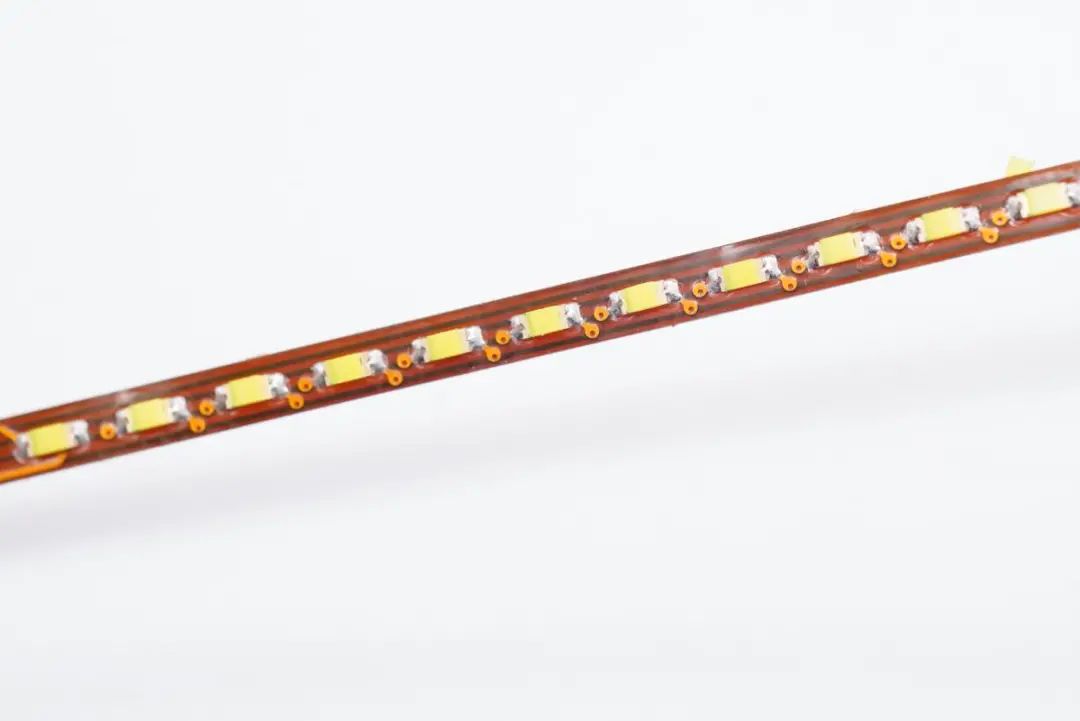

LED灯特写,多颗实现指示充电位置的灯效效果。

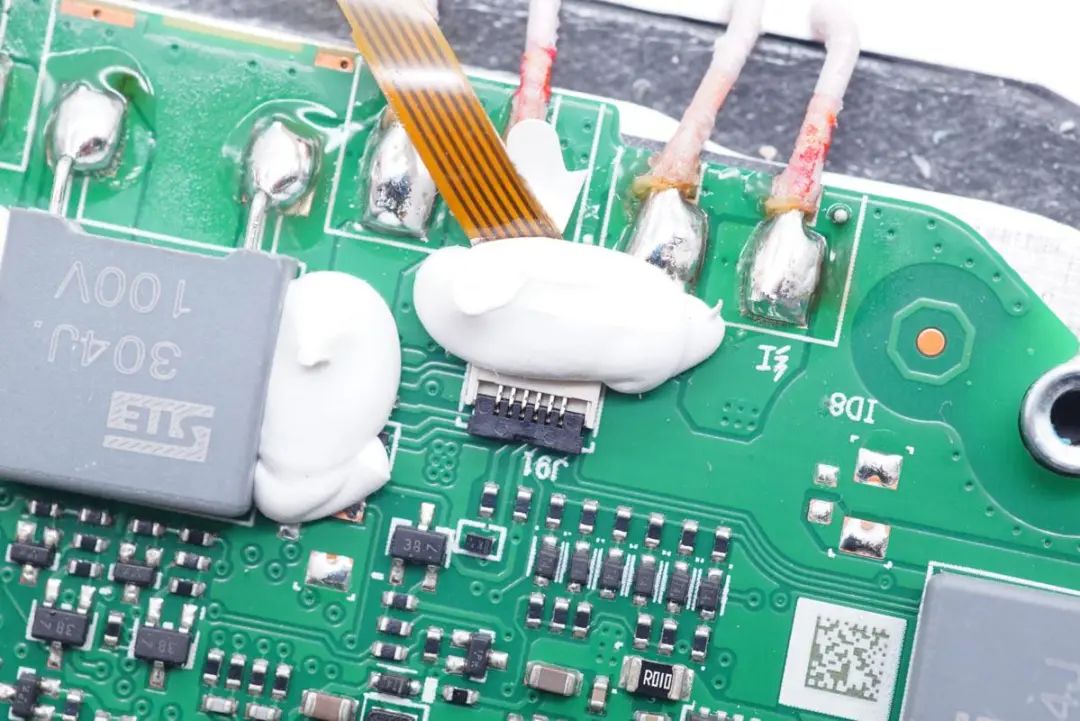

LED灯排线连接处打胶加固。

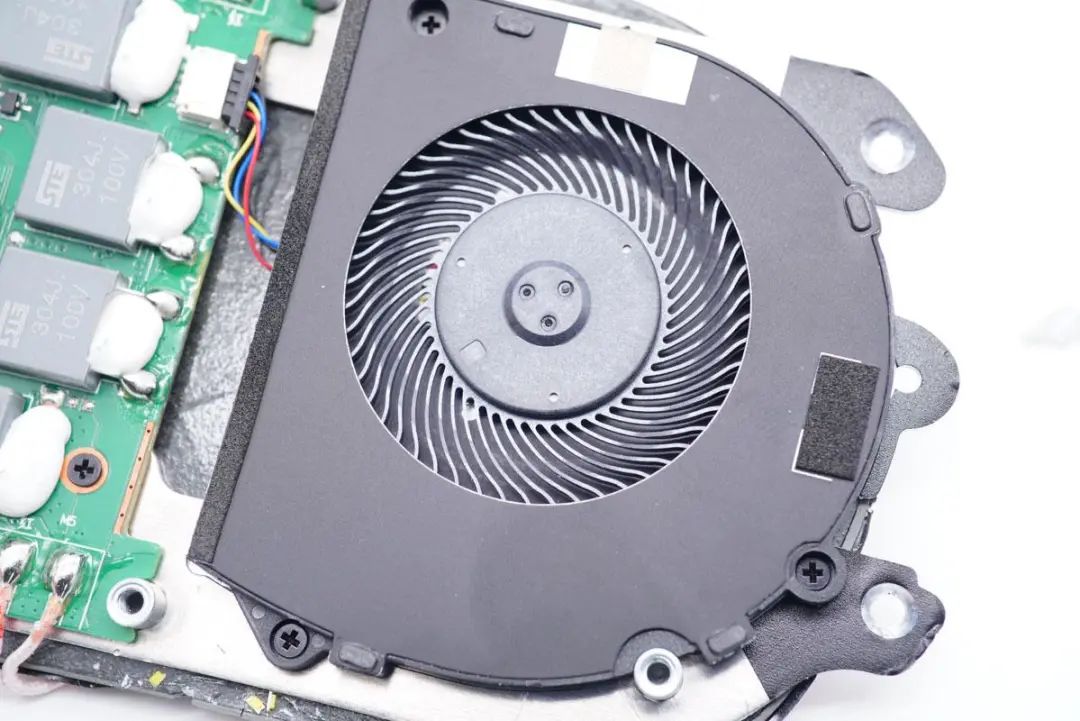

风扇特写,使用螺丝固定。

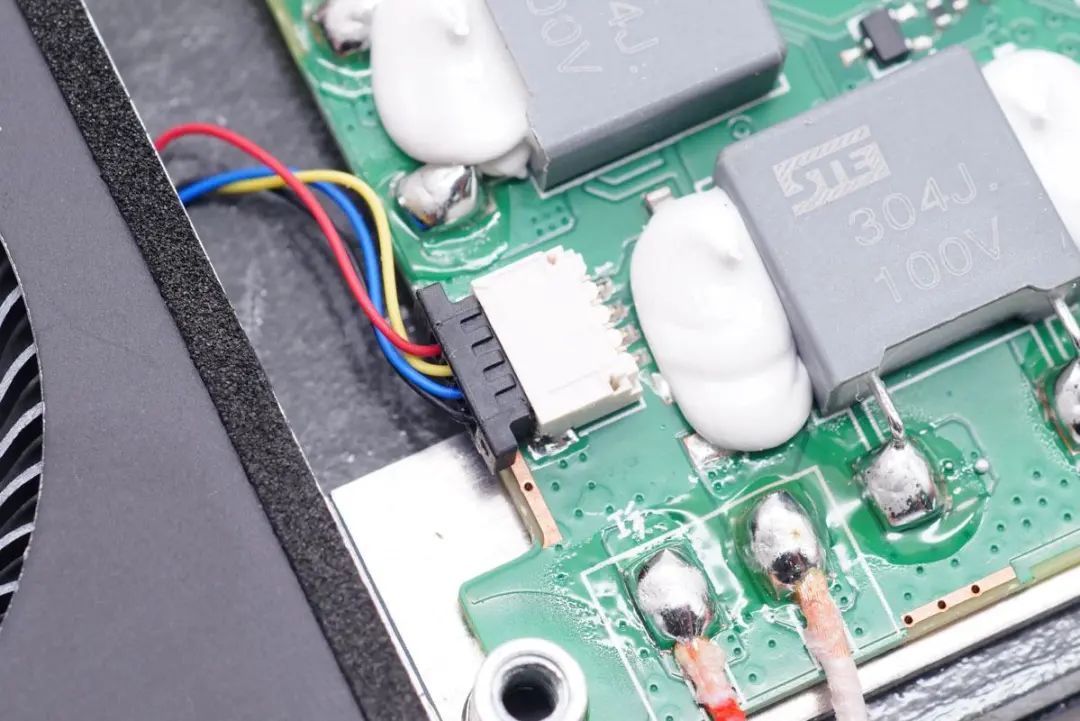

风扇和无线充电路板通过导线插拔式连接,组装方便。
全部拆解完毕,来张全家福。
充电头网拆解总结
华为多设备智能无线充电板采用跑道造型设计,顶面采用布艺材质整体显得更加有气质。无线充电板上可同时放上华为手机、耳机、手表进行无线充电,满足华为用户手上全家桶充电需求,随放随充还无需调整位置角度,十分方便。此外也能给通过Qi无线充认证的设备供电。
作为一款大型无线充电板,为了解决多设备同时充电发热问题,还内置智能静音风冷散热系统,保证低温充电的同时不扰人,安静入睡第二天就能拿到满电的设备进行使用。此外还设有异物感应、过热断电保护等功能,安全可靠。
充电头网通过拆解了解到,充电板内置13个无线充电线圈,3层立体排布实现无死角输出,让设备怎么摆放都能进行无线充电。内置四路无线充电路,每路都配有降压供电电路。无线充电主控方案采用QP5601GQ,集成度非常高,另外采用多颗PY以及另一品牌的MOS管进行降压、线圈驱动和切换,采用国光聚合物叠层电容进行滤波,整体用料扎实。
