全数字控制电源IC【MD6752】介绍
来源:Amadeus 发布时间:2021-08-27 分享至微信



概要

MD6752是一款内置无桥PFC控制和LLC型电流谐振控制的全数字控制电源IC。PFC部分采用连续模式,根据输入电压和负载控制在最佳频率。LLC部分采用恒流模式进行恒压控制,并集成了外部高边功率MOSFET的浮地驱动电路和充分的保护电路。此外,通过数字控制,可根据应用进行最佳设置。与以往的模拟控制电路相比,容易构成部品少,高性价比、高效率、低噪声的电源系统。


封装名:SOP28

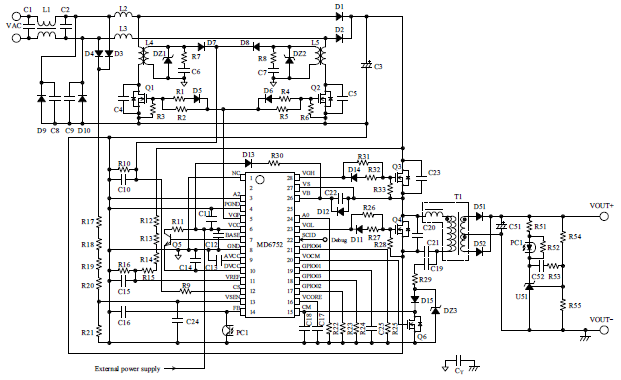

典型电路示例


特性

・用全数字控制PFC电路、LLC电流谐振电路

・软起动功能

・对应无桥PFC电路

・连续模式PFC控制

・电流模式LLC控制

・保护功能
-AC电源输入欠压保护
-AC电源输入断开检测
-PFC部分输出欠压保护(PFC_UVP)
-PFC部分输出过压保护(PFC_OVP)
-PFC部分过流保护(PFC_OCP)
-PFC部分过载保护(PFC_OLP)
-LLC部分高压侧驱动器输入欠压保护(VB_UVLO)
-LLC部分过流保护(LLC_OCP)
-LLC部分过载保护(LLV_OLP)
-VCC端子过压保护(VCC_OVP)
-过热保护(TSD)


应用

・AV设备

・OA设备(服务器、多功能打印机等)

・产业设备

・通信设备

等用于各种电子设备的大功率开关电源

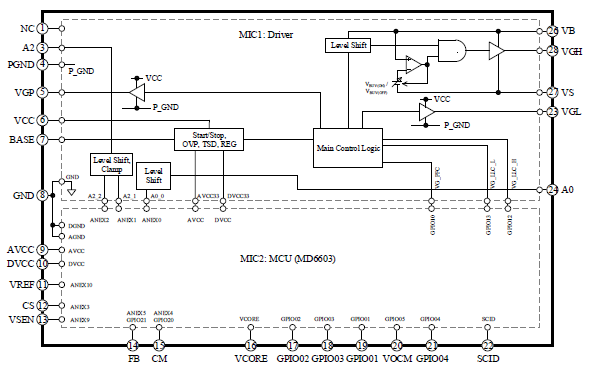

内部框图
