自制大功率高效逆变模块电路
来源:电子发烧友 发布时间:2018-08-26
分享至微信

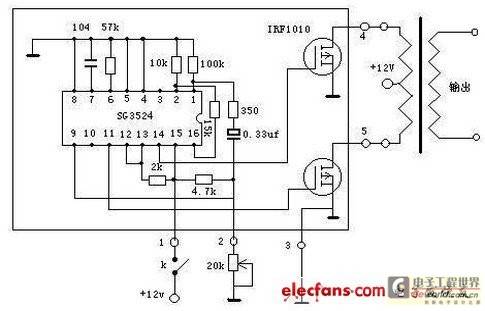

此电路的特点是体积小,效率高,在额定功率范围内温升很小,最大输出功率500W,若要增加功率只要增加并联功率场效应管,可以通过外接电位器进行脉宽调制。元件选择:驱动电路是专用的脉宽调制震荡SG3524,因其外围元件少,制作简单,所有元件可以用最紧凑的搭焊方法焊在外围,这样可以缩小体积,本电路是否成功的关键是功率场效应管的选择,它的参数最好是50V
50A以上,可选用的是IRF1010,50V
75A的,7、8脚的电阻和电容决定了震荡频率。本电路的频率是250Hz,比工频50HZ高出五倍,所以输出变压器的尺寸和绕制圈数就可以相应减少。如果要工作在50HZ的工频可以适当增大C
R的值,这样就可以配接标准的工频控制变压器,这样充电更简单,由于功率管的内部有阻伲二极管,所以只要K断开,直接在输出端输入220V的市电就可以了,整个电路可以用AB胶粘在50X60X1的铝板上。 本模块可以扩展成UPS不间断电源,在二脚外接电压比较电路,还可以稳压输出。
