产品详细信息

描述：

DRV8428是一款适用于工业和消费类应用的AQY212EH步进电机驱动器。该器件由两个 N 沟道功率 MOSFET H 桥驱动器、一个微步进分度器以及集成电流感应功能完全集成。DRV8428 最高可驱动 1A 满量程输出电流（取决于 PCB 设计）。

DRV8428 采用内部电流感应架构，无需再使用两个外部功率感应电阻器，可缩小 PCB 面积并降低系统成本。该器件使用内部 PWM 电流调节方案，该方案能在智能调优和混合衰减选项之间进行选择。智能调优可通过自动调节实现出色的电流调节性能，并对电机变化和老化效应进行补偿和减少电机的可闻噪声。

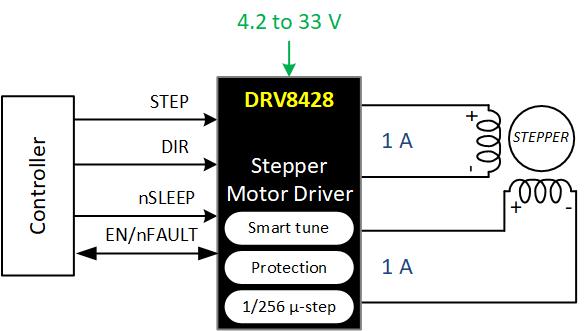

借助简单的 STEP/DIR 接口，可通过外部控制器管理步进电机的方向和步进速率。该器件可以配置为不同步进模式，范围涵盖整步至 1/256 微步。凭借专用 nSLEEP 引脚，该器件可提供一种低功耗睡眠模式，从而实现超低静态待机电流。提供的保护特性包括：电源欠压、过流、短路以及过热保护。故障状态通过 EN/nFAULT 引脚指示。

特性：

●PWM 微步进电机驱动器

○简单的 STEP/DIR 接口

○最高 1/256 的微步进分度器

●集成电流感应功能

○无需感应电阻

○±6% 满量程电流精度

●智能调优衰减技术和混合衰减选项

●4.2V 至 33V 工作电源电压范围

●RDS(ON)：24V、25°C 时为 1500m-ic/" title="1500m产品参数、文档资料和货源信息" target="_blank">1500mΩ HS + LS

●每个电桥的电流容量：1.7A 峰值、1A 满量程、0.7A rms

●可配置关断时间 PWM 斩波

○7μs、16μs 或 32μs。

●支持 1.8V、3.3V、5.0V 逻辑输入

●低电流睡眠模式 (2μA)

●适用于低电磁干扰 (EMI) 的展频时钟

●小型封装和外形尺寸

●保护特性

○VM 欠压锁定 (UVLO)

○过流保护 (OCP)

○热关断 (OTSD)

○故障状态输出 (EN/nFAULT)

参数：

全桥数:2

与（最小值）（V）:4.5

与 ABS (最大) (V):35

满量程电流 (A) :1

峰值输出电流 (A): 1.7

RDS(ON) (HS + LS) (mOhms) :1500

休眠电流 (uA) :2

控制方式：STEP/DIR

控制接口：硬件（GPIO）

微步级 :256

特性：电流调节、集成电流感应、智能调谐

工作温度范围 (C): -40 至 125
