产品详情

描述：

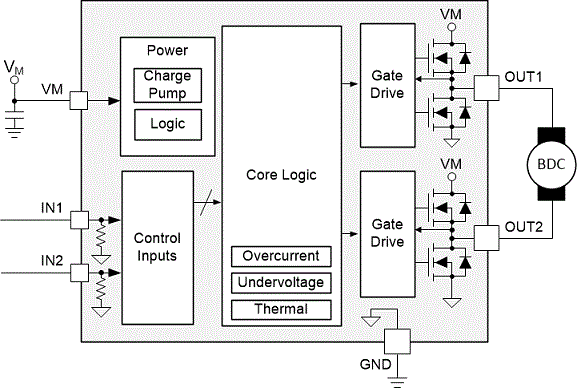

DRV8210是一款AD9235BRU-65集成电机驱动器，具有四个 N 沟道功率 FET、电荷泵稳压器和保护电路。三倍电荷泵架构允许器件在低至 1.65V 的电压下工作，以适应 1.8V 的电源轨和低电池电量条件。电荷泵集成了所有电容器，以减小 PCB 上电机驱动器的整体解决方案尺寸，并允许 100% 占空比操作。

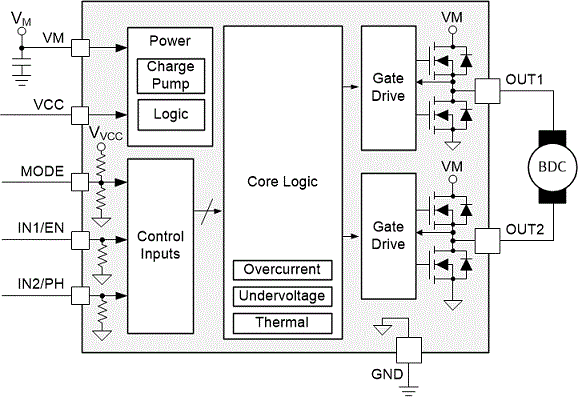

DRV8210 支持多种控制接口模式，包括：PWM（IN1/IN2）、相位/使能（PH/EN）、独立半桥和并行半桥。每个接口都支持低功耗睡眠模式，通过关闭大部分内部电路来实现超低静态电流消耗。

该器件可提供高达 1.76A 的峰值输出电流。它在 1.65 V 至 5.5 V 的电源电压下工作。

该驱动器提供强大的内部保护功能，包括电源欠压锁定 (UVLO)、输出过流 (OCP) 和器件过热 (TSD)。

DRV8210 是一系列器件的一部分，这些器件提供引脚到引脚可扩展的RDS(on)和电源电压选项，以支持各种负载和电源轨，同时设计更改最少。

特性：

●N 沟道 H 桥电机驱动器

◆MOSFET 导通电阻：HS + LS 1 Ω

◆驱动一台双向有刷直流电机

◆两个单向有刷直流电机

◆一个单线圈或双线圈闭锁继电器

◆推挽式和双稳态螺线管

◆其他电阻、电感或 LED 负载

●1.65V 至 11V 的工作电源电压范围

●高输出电流能力：

◆全桥：1.76-A 峰值

◆半桥：每输出 1.76A 峰值

◆并联半桥：3.52-A 峰值

●多个接口以提高灵活性并减少 GPIO

●标准 PWM 接口 (IN1/IN2)

●支持 1.8V、3.3V 和 5V 逻辑输入

●超低功耗睡眠模式

◆<84.5 nA @ V VM = 5 V，V VCC = 3.3 V，T J = 25°C

◆定时自动休眠模式以减少 GPIO

●保护功能

◆欠压锁定 (UVLO)

◆过流保护 (OCP)

◆热关断 (TSD)

●设备系列。

◆DRV8210：1.65-11V，1 Ω，多接口

◆DRV8210P：睡眠引脚，PWM 接口

◆DRV8212：1.65-11 V，280 mΩ，多接口

◆DRV8212P：休眠引脚，PWM 接口

◆DRV8220：4.5-18V，1 Ω，多接口

参数：

全桥数：1

Vs (最小值) (V)：1.65

与 ABS（最大）（V）：12

峰值输出电流 (A)：1.76

RDS(ON) (HS + LS) (mOhms)：1050

休眠电流 (uA)：0.037

控制方式：独立 1/2 桥、PH/EN、PWM

控制界面：硬件 (GPIO)

工作温度范围 (C)：-40 到 125
