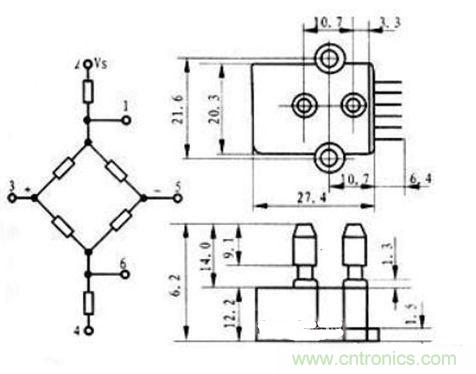

BP01 型压力传感器是为监测血压而专门设计的，主要用于便携式电子血压计。它采用精密厚膜陶瓷芯片和尼龙塑料封装，具有高线性、低噪声和外界应力小的特点；采用内部标定和温度补偿方式，从而提高了测量的精度、稳定性以及可重复性，在全量程范围内，精度为±1%,零点失调不大于±300μV。

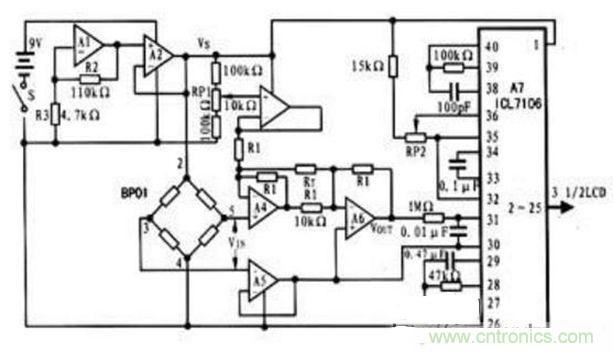

工作原理：用BP01构成的便携式电子血压计的原理电路如图所示，它由偏置电源电路（A1、A2）、前置处理电路（A3~A6）、显示电路（A7）和压力传感器（BP01）组成，该血压计的血压测量范围为0~200mmHg,分辨率为0.1mmHg,工作电源为一节9V迭层电池。现将血压计中各主要电路的工作原理分述如下：

偏置电源电路：电源电路由带有内置参考电压的双运放LM10组 成，A1构成同相放大器，A2构成跟随器，它们的作用是将内置的参考电压放大后用作压力传感器BP01的偏置电压Vs,其Vs的值由下式决 定：Vs=Vref（1+R2/R3） 式中：Vref为LM10的内置参考电压。其值为200mV,将此值连同电路中的R2和R3的值代入上式即可求得偏置电压Vs的值为5V。

前置处理电路：前置处理电路由A3~A6四个运算放大器组 成，其中A3构成失调偏置电路以对电路失调进行补偿；A5构成跟随器，用于对压力传感器BP01的输出信号进行隔离缓冲；A4、A6构成放大电路，其增益 AV由下式决定AV=1+（R1/RT） 若忽略失调，前置处理电路的输出电压Vout为： Vout=2（1+R1/RT）VIN 式中：VIN为压力传感器BP01的输出电压。

显示电路：显示电路选用三位半的显示驱动器。工作时，压力传感器BP01的输出经前置处理电路放大后，由显示驱动电路来驱动LCD,以读出测量的血压值。

调试方法：零压输出调整 在零压输出时，调整失调电位器RP1,在血压计的显示值为000.0时，即可认为完成了零压输出调整。
