【收藏】17种常用元器件的PCB封装图
来源:OFweek电子工程 发布时间:2021-08-10
分享至微信

元器件封装的构建是PCB设计中的一个重要环节,小小的一个错误很可能导致整个板子都不能工作以及工期的严重延误。
常规器件的封装库一般CAD工具都有自带,也可以从器件原厂的设计文档、参考设计源图中获取。

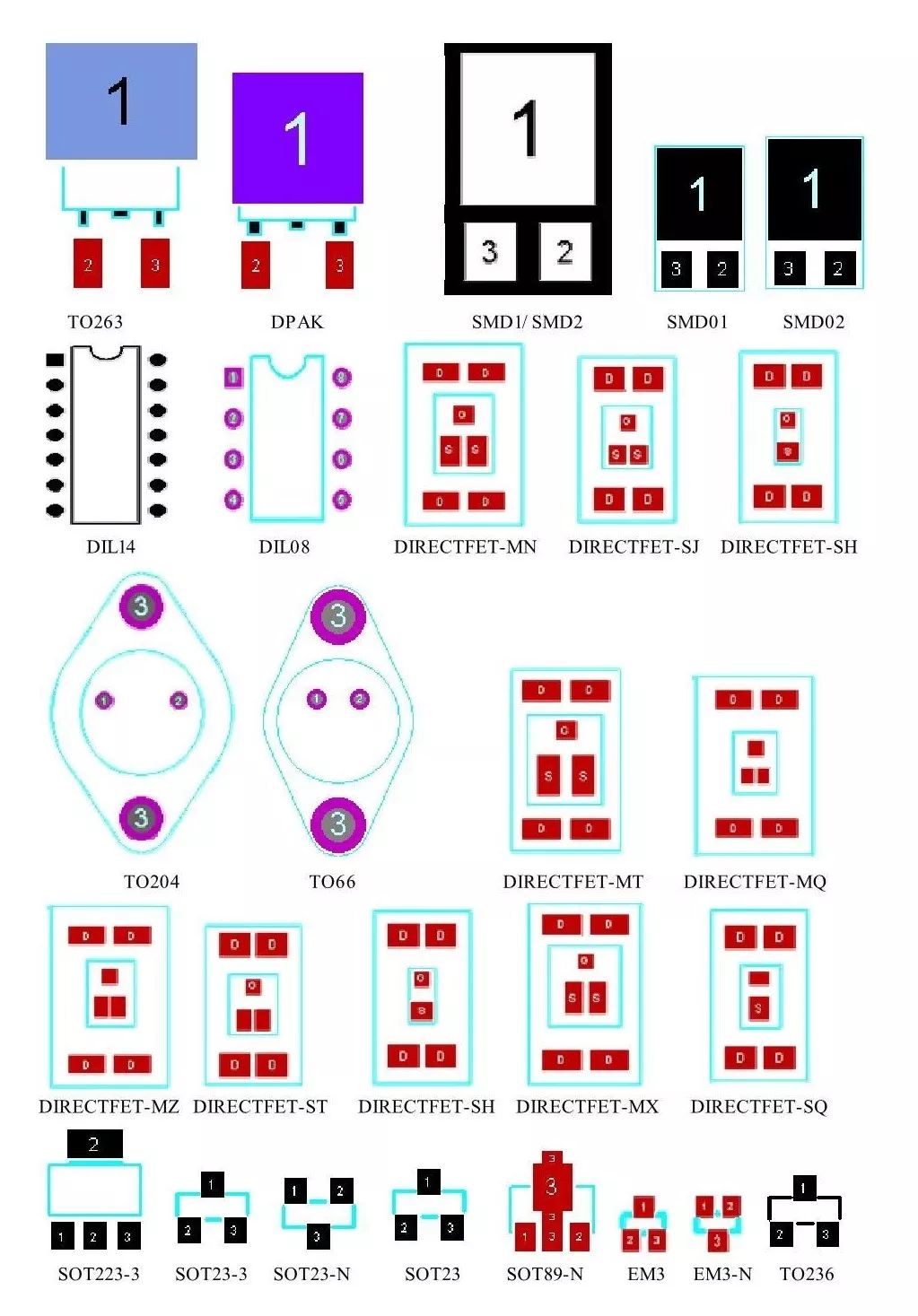

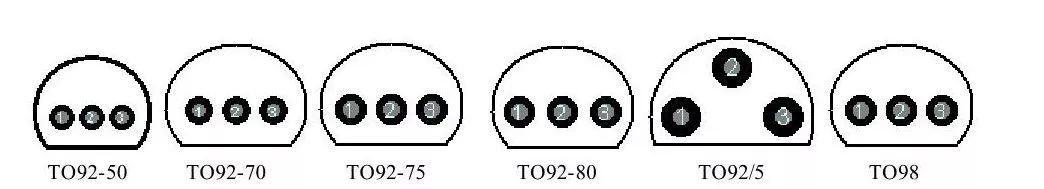

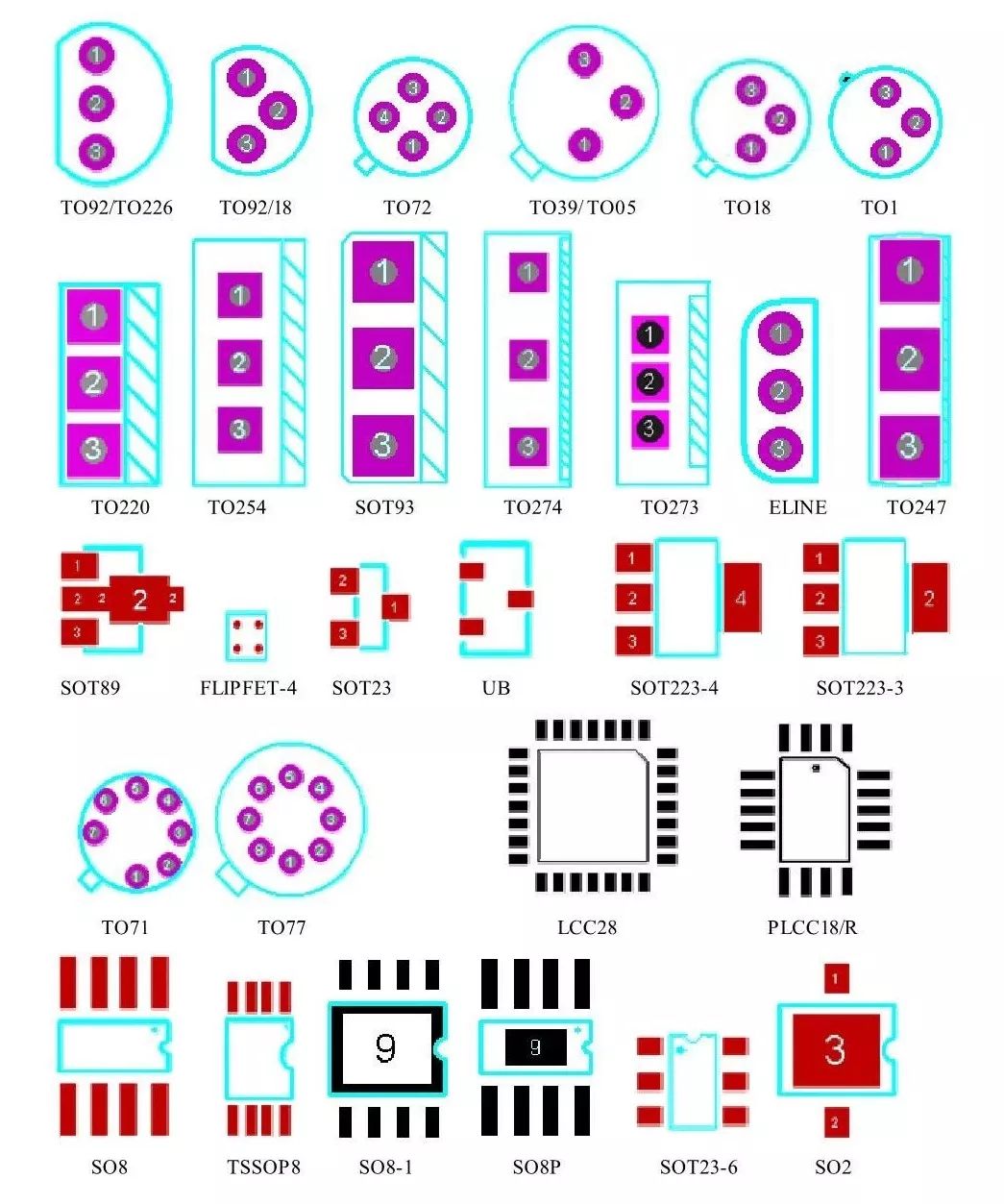

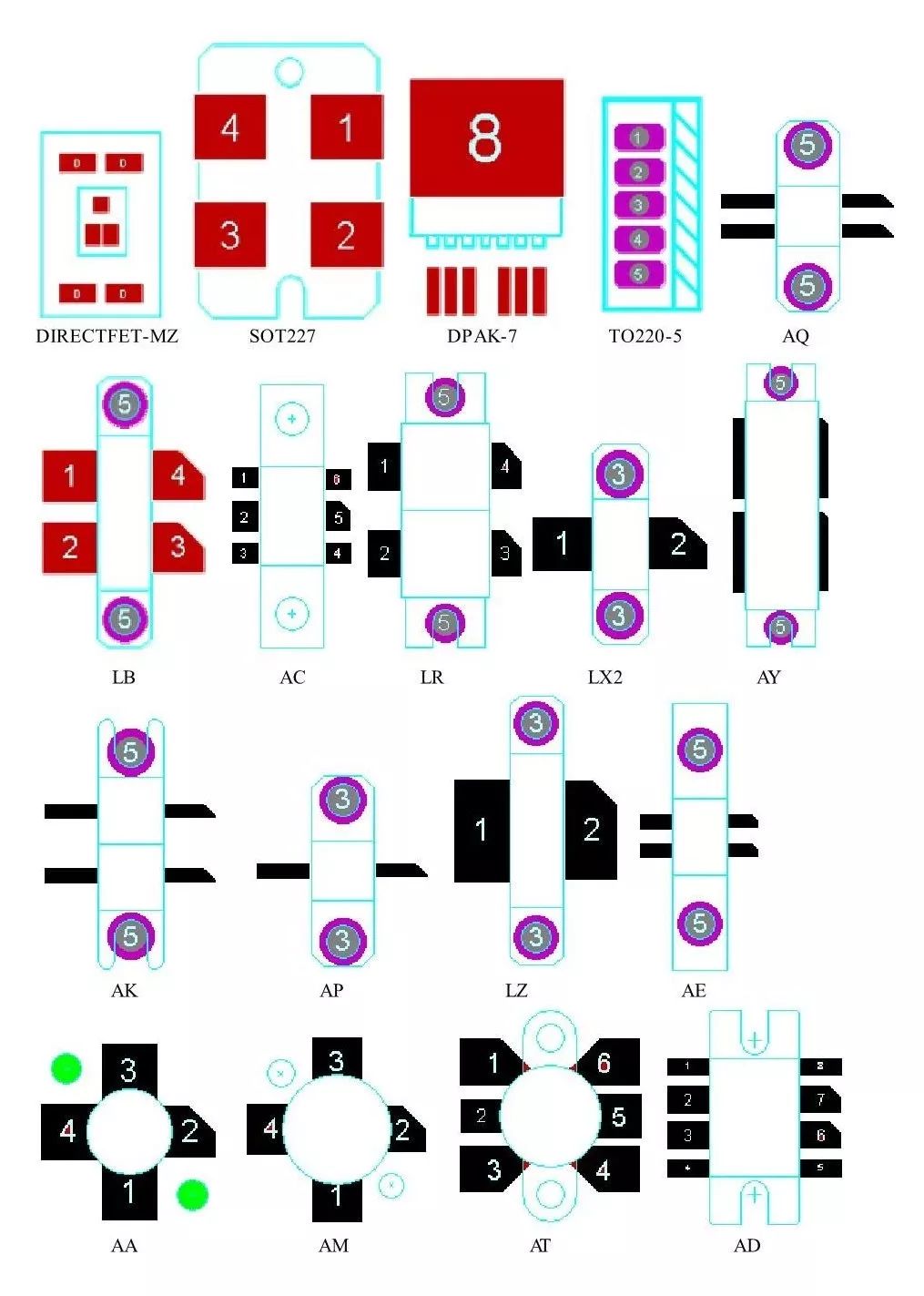

01、晶体管

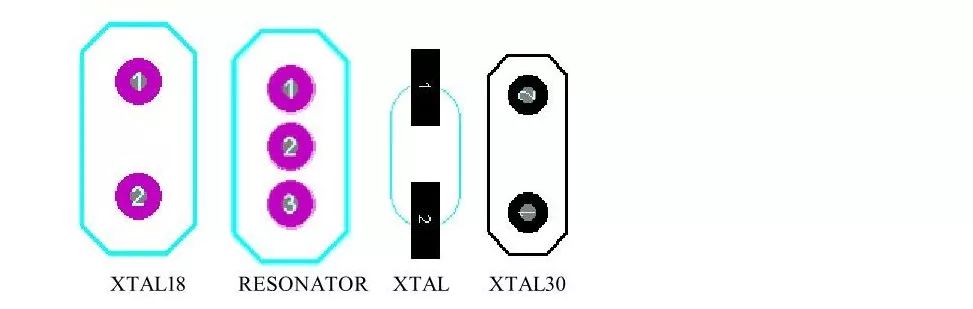

02、晶振

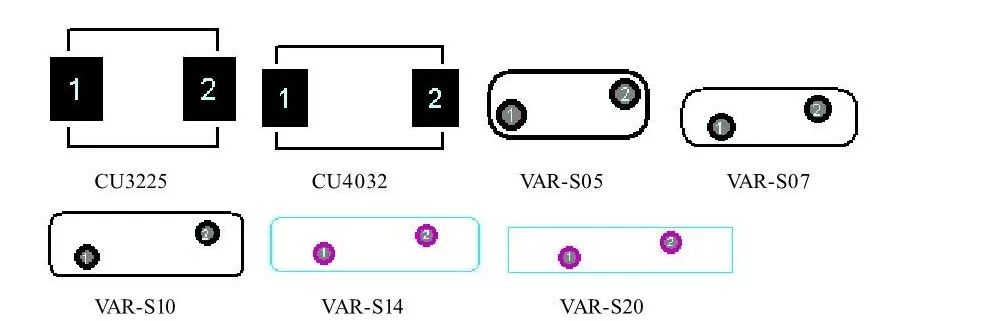

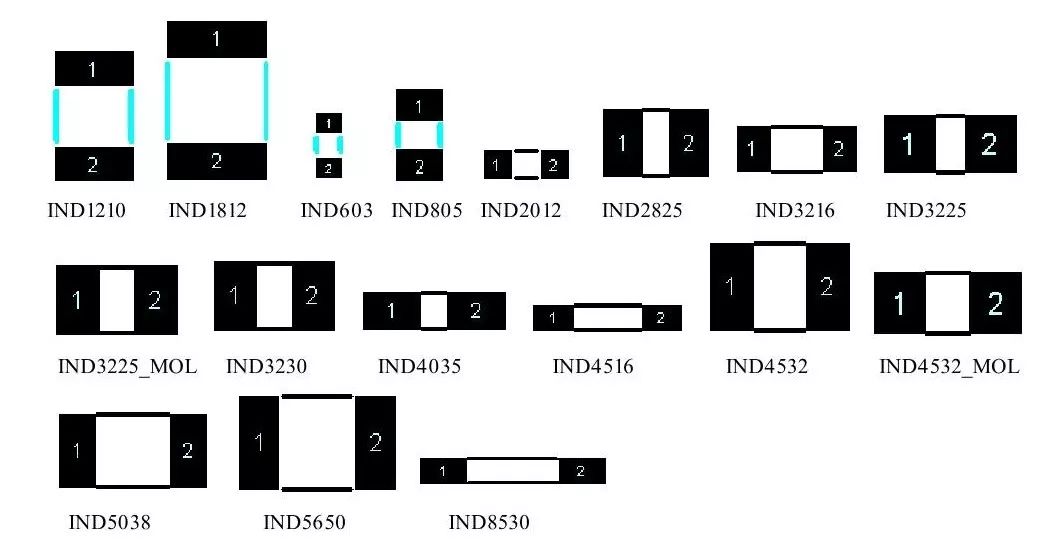

03、电感

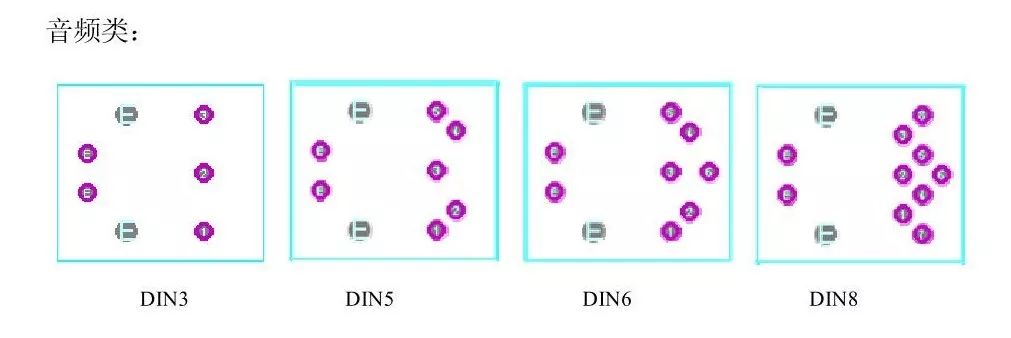

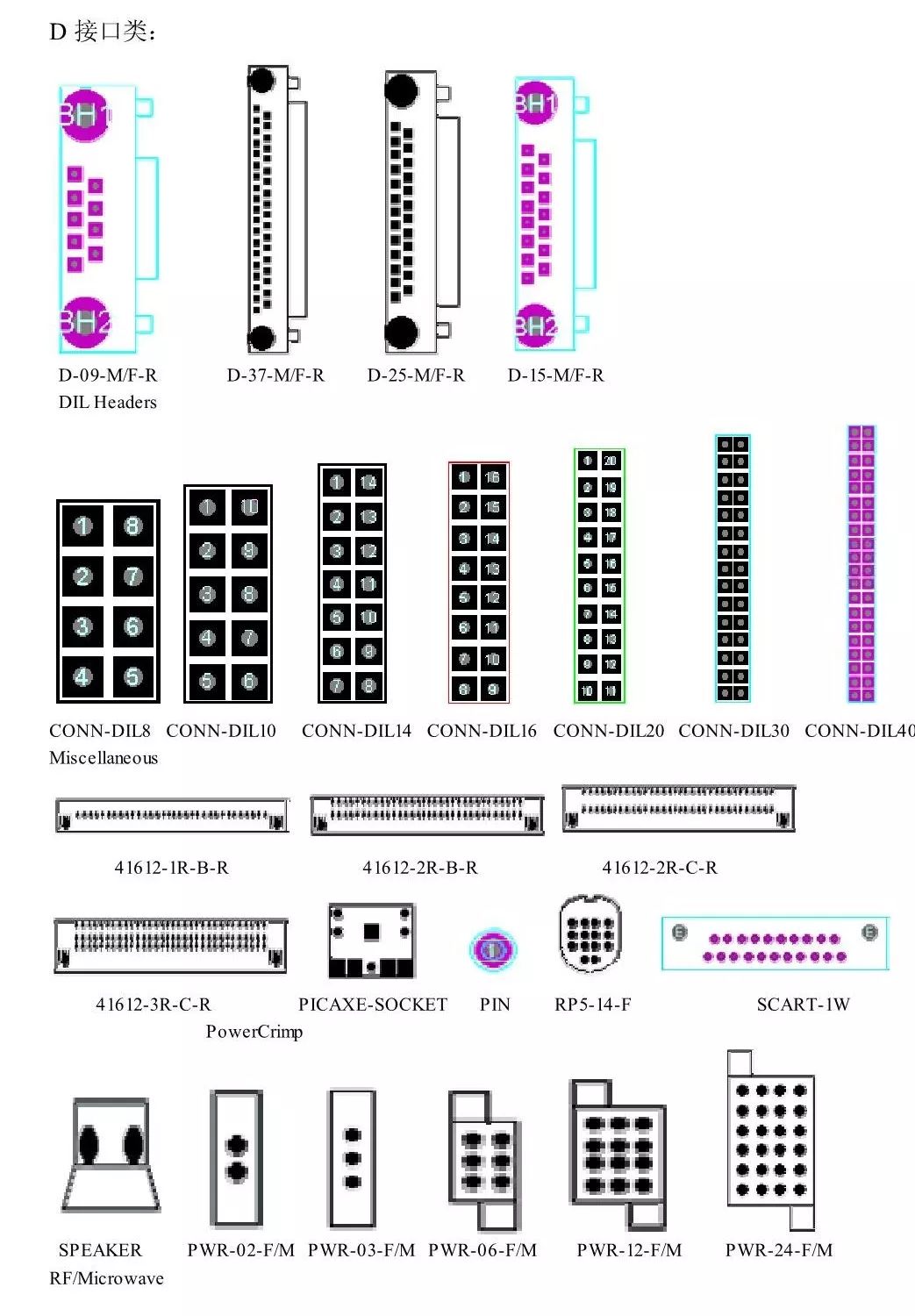

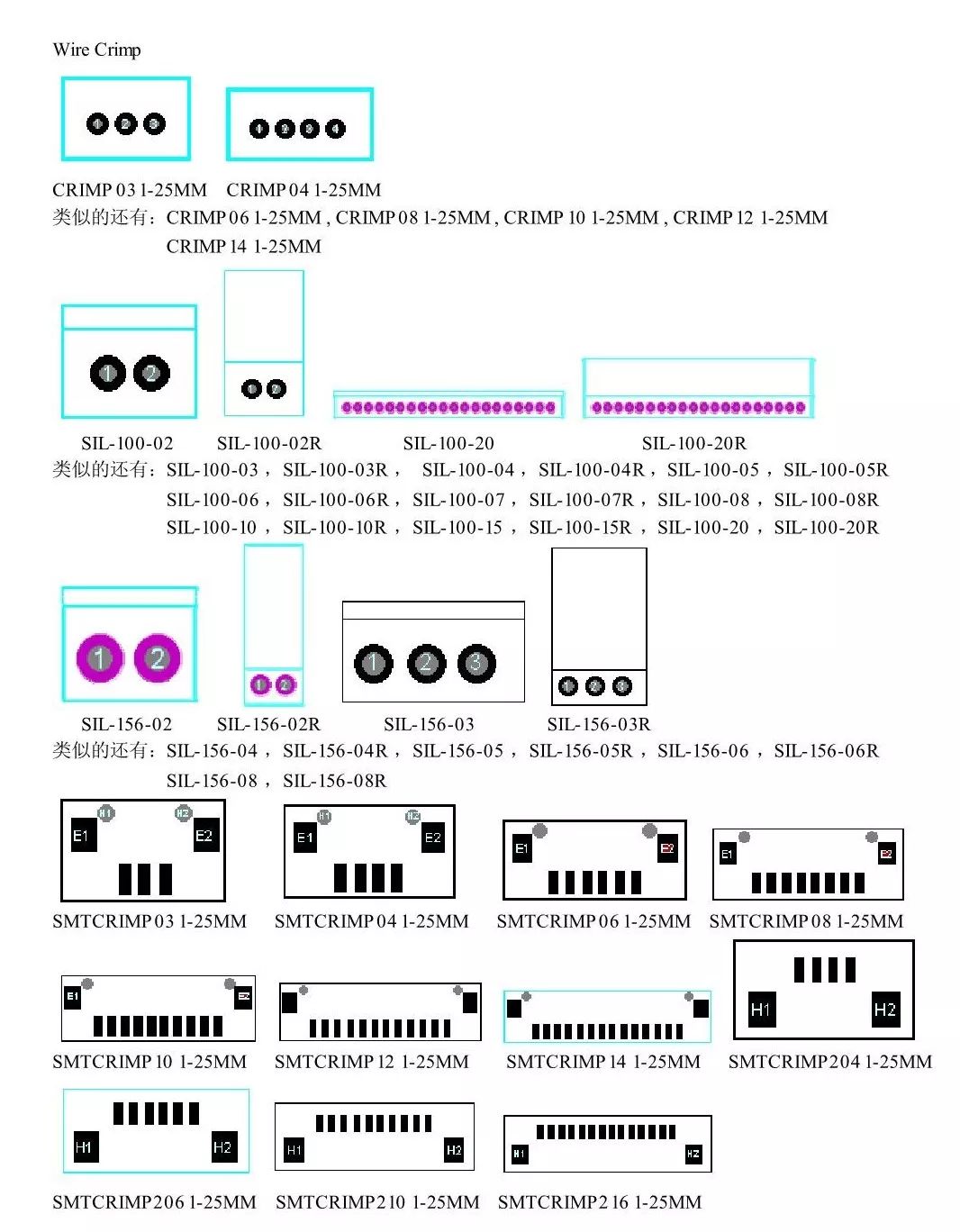

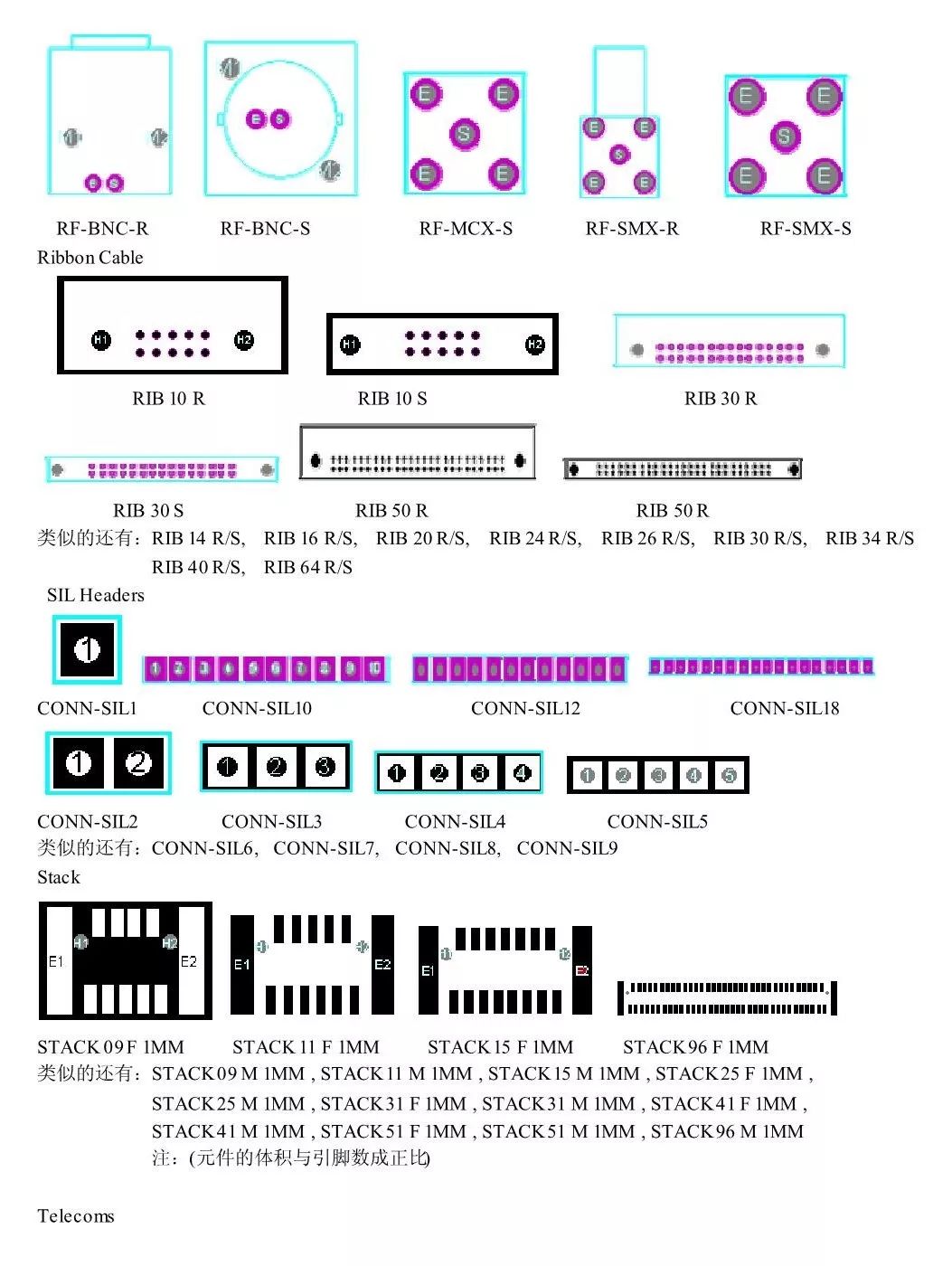

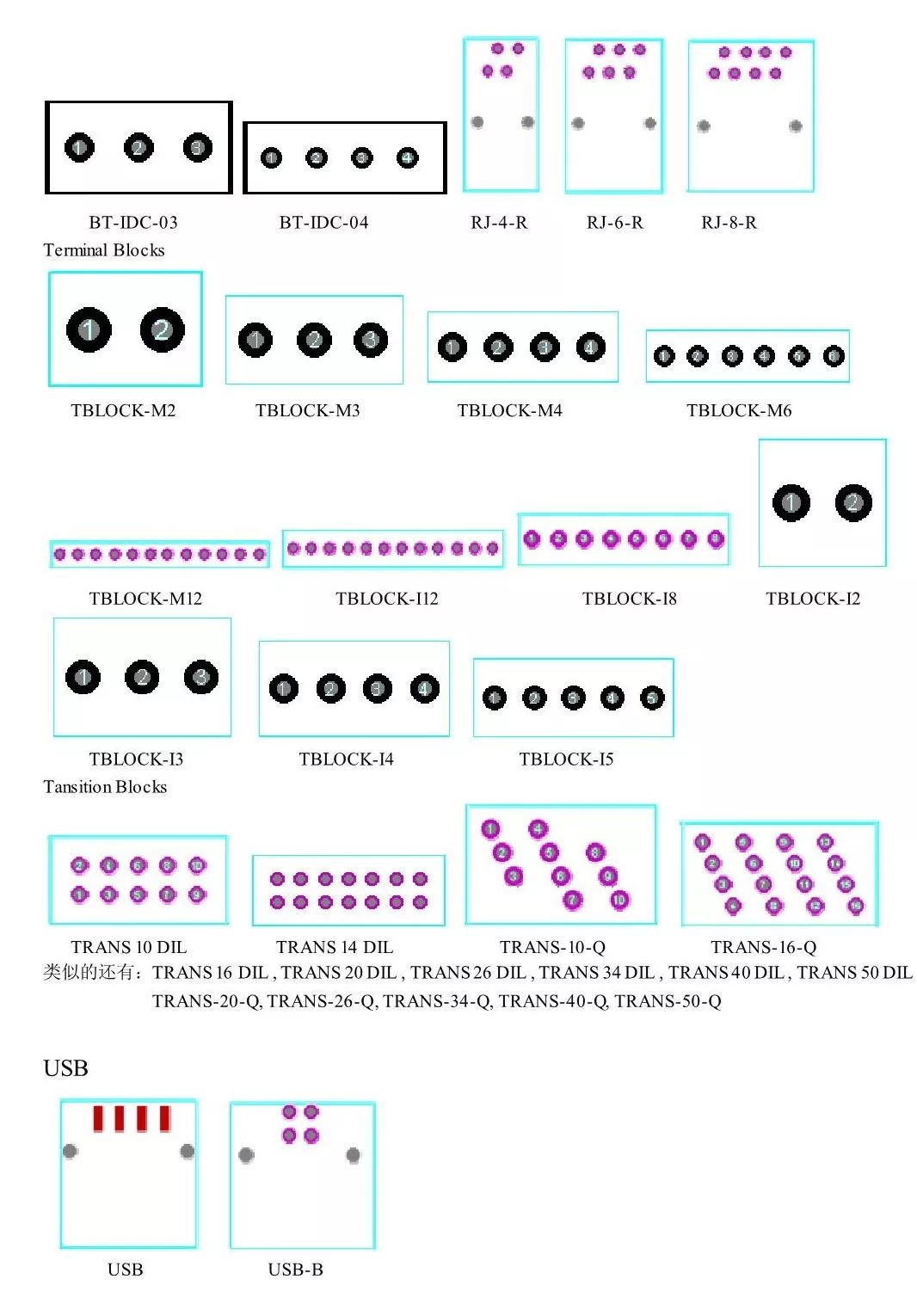

04、接插件

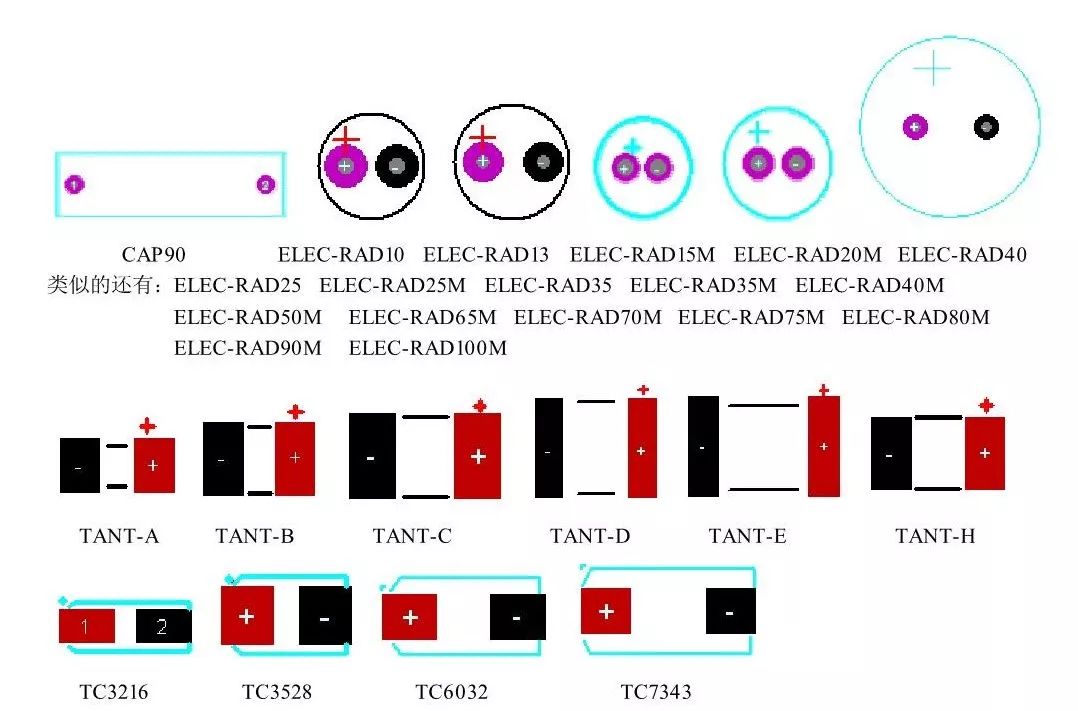

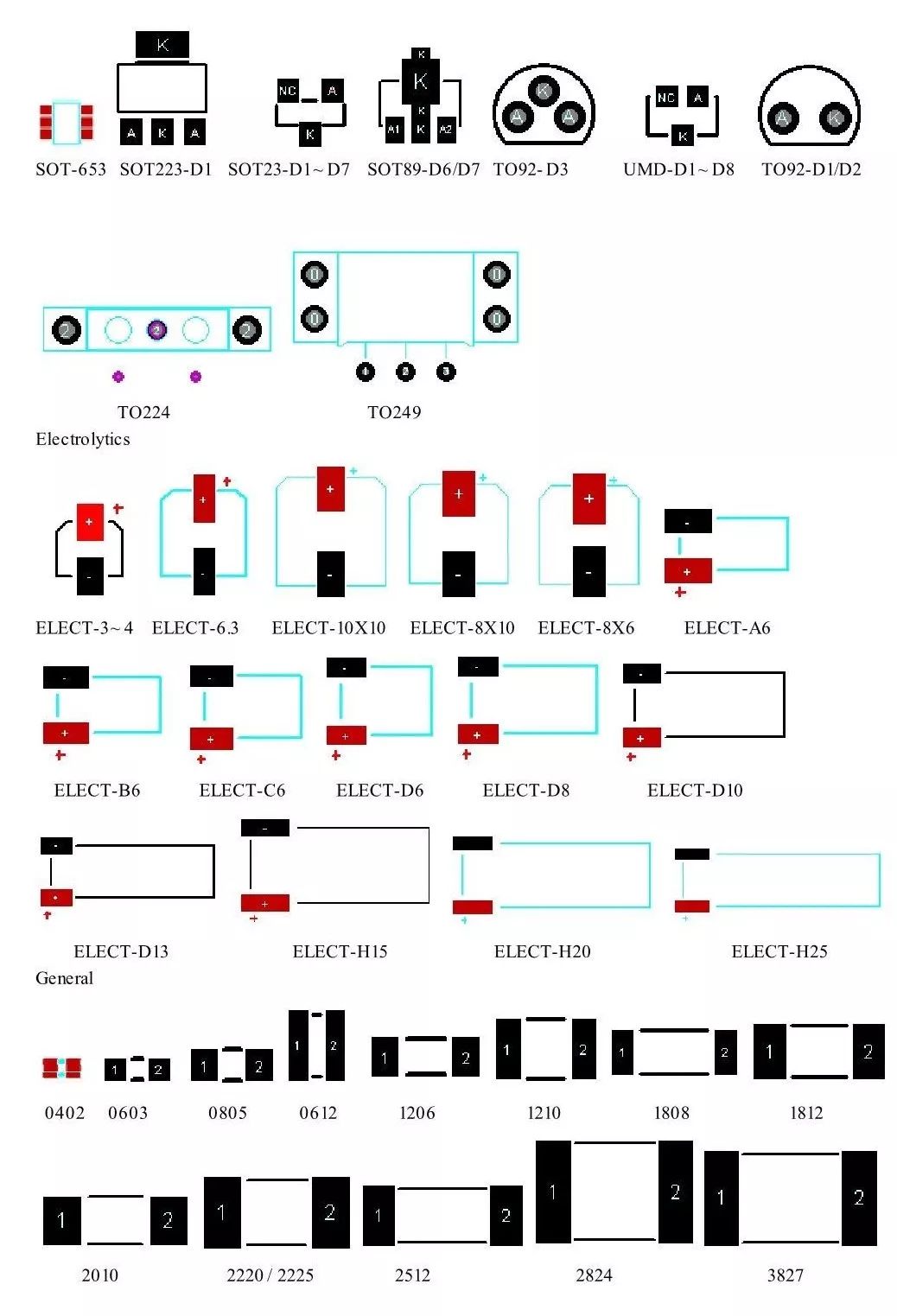

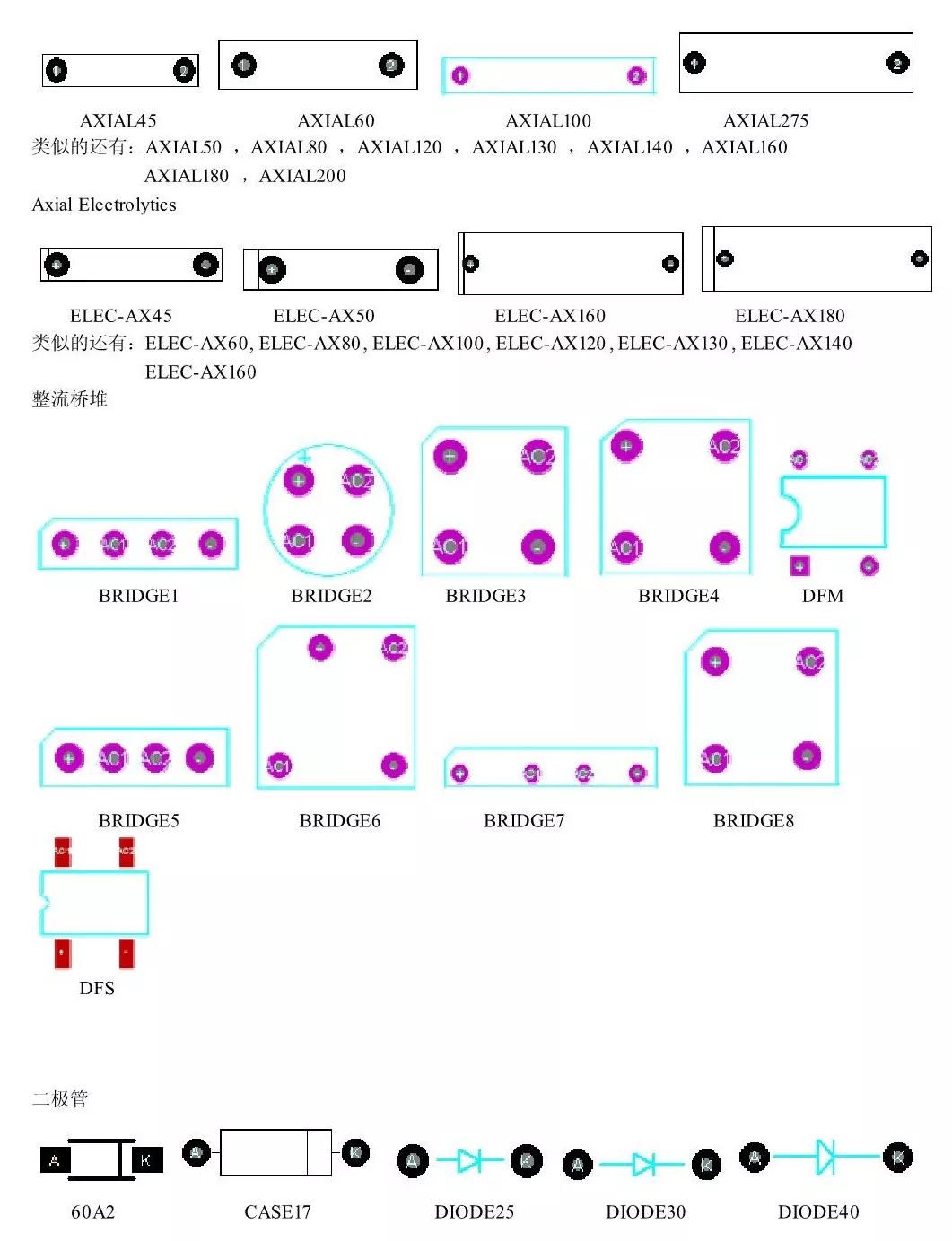

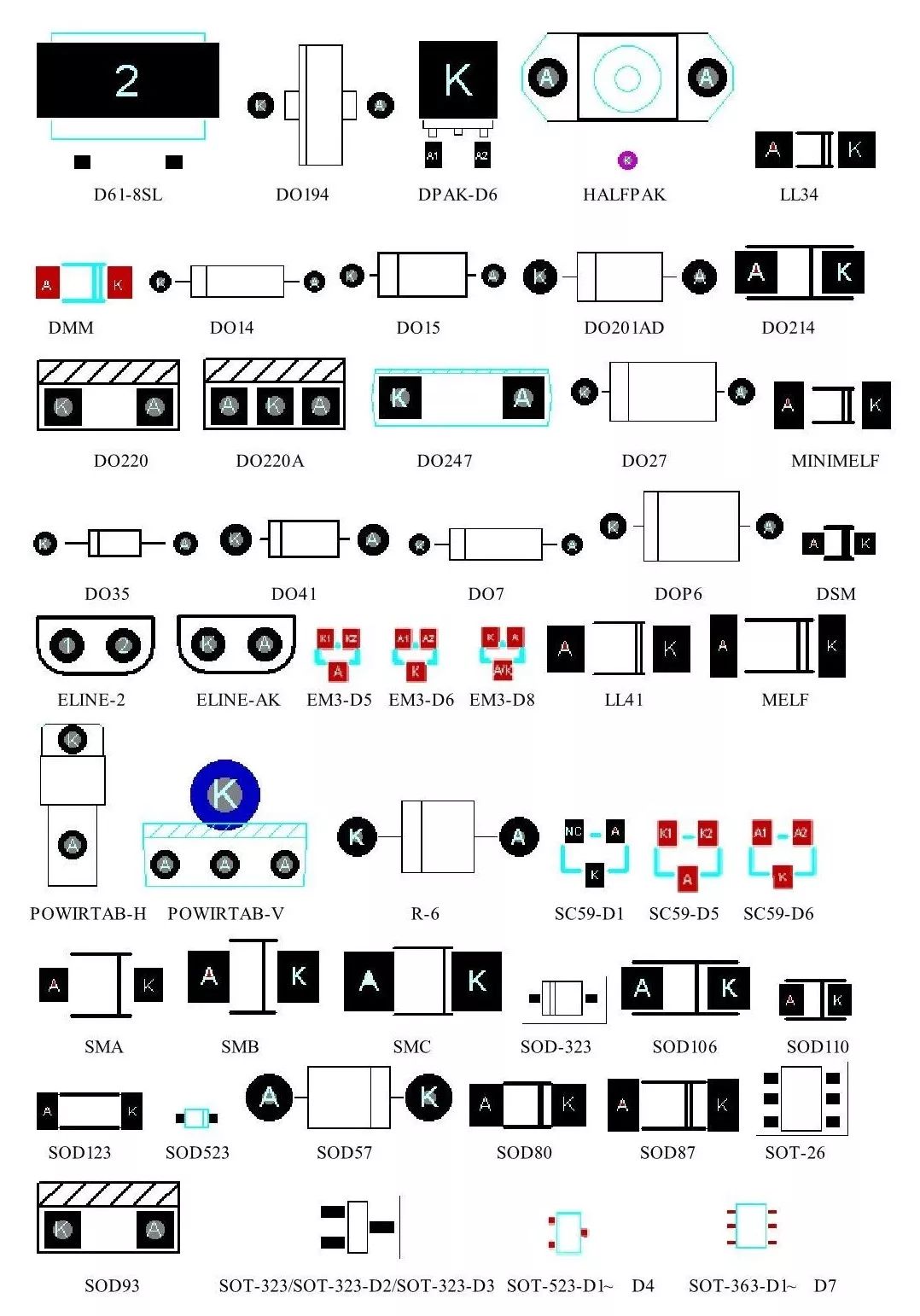

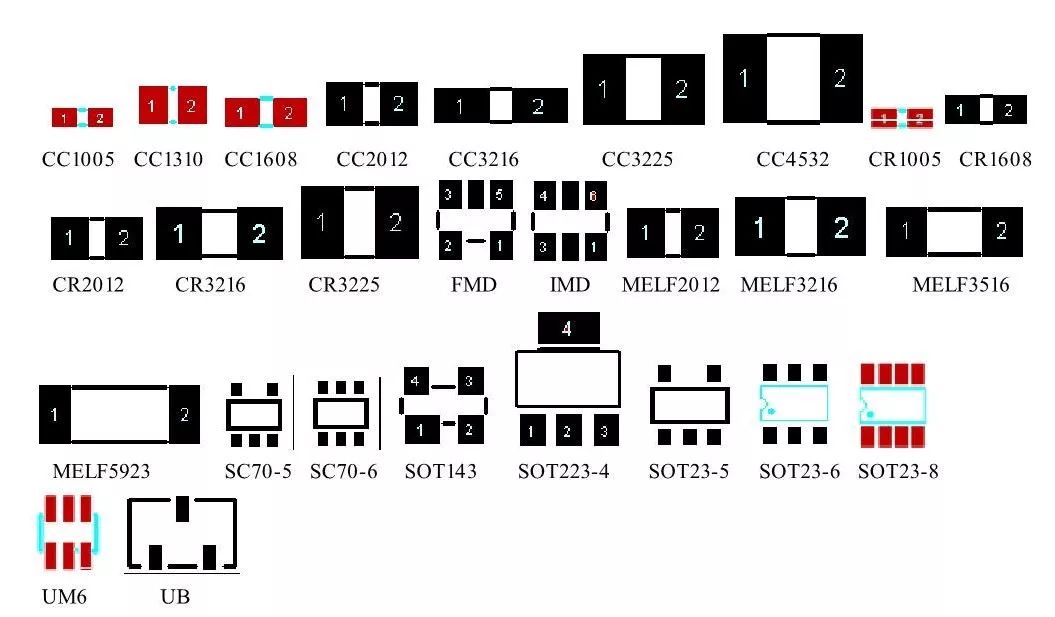

05、Discrete Components

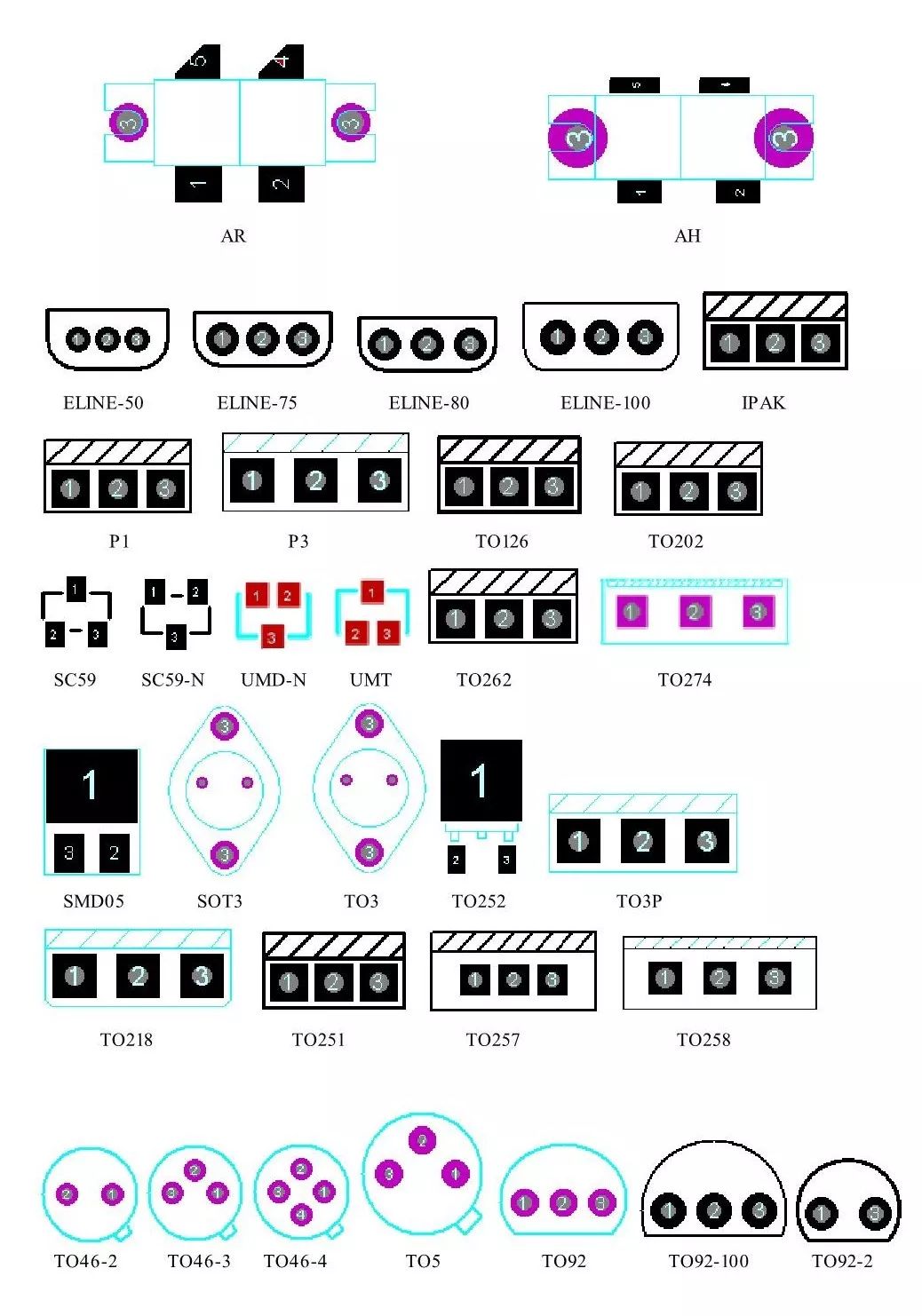

06、晶体管

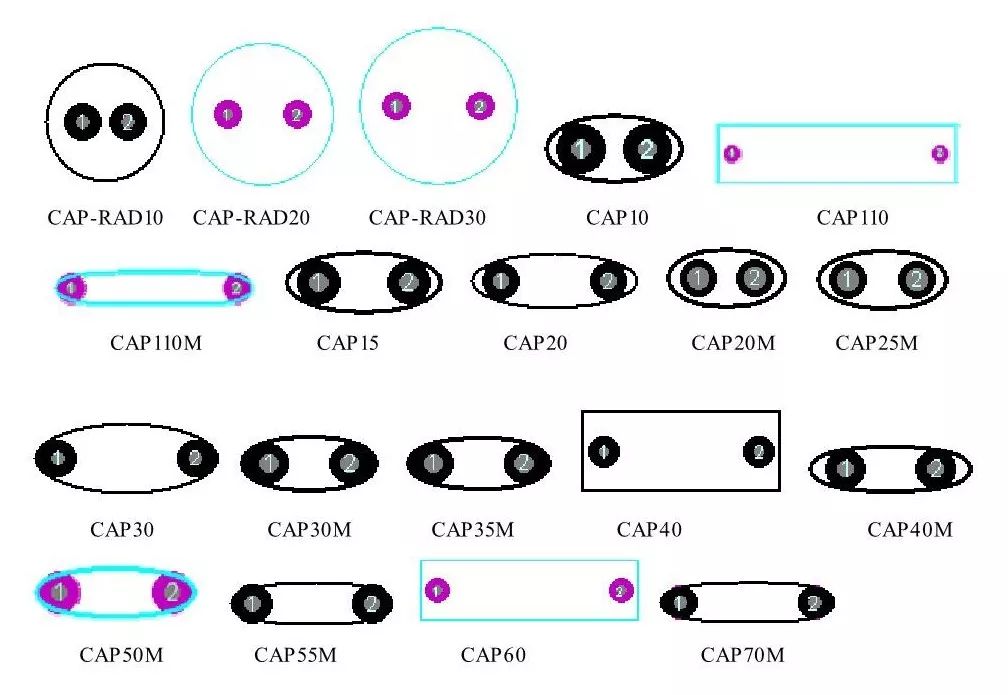

07、可变电容

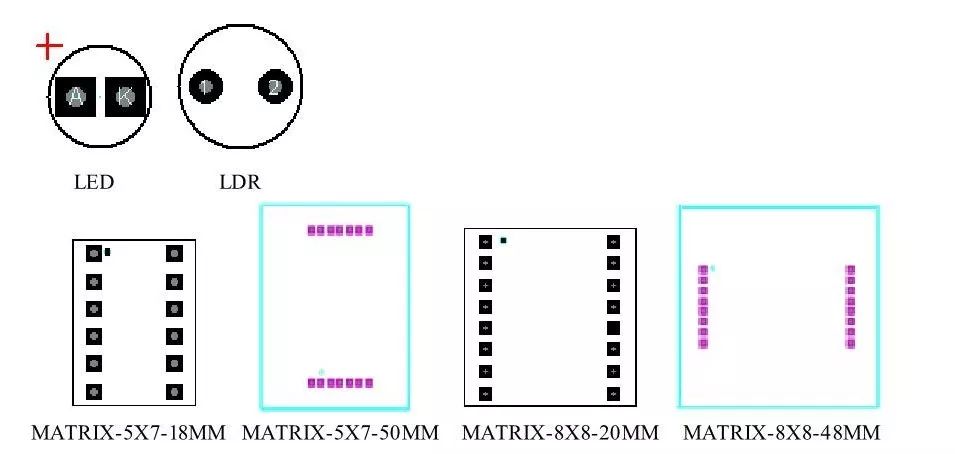

08、数码管

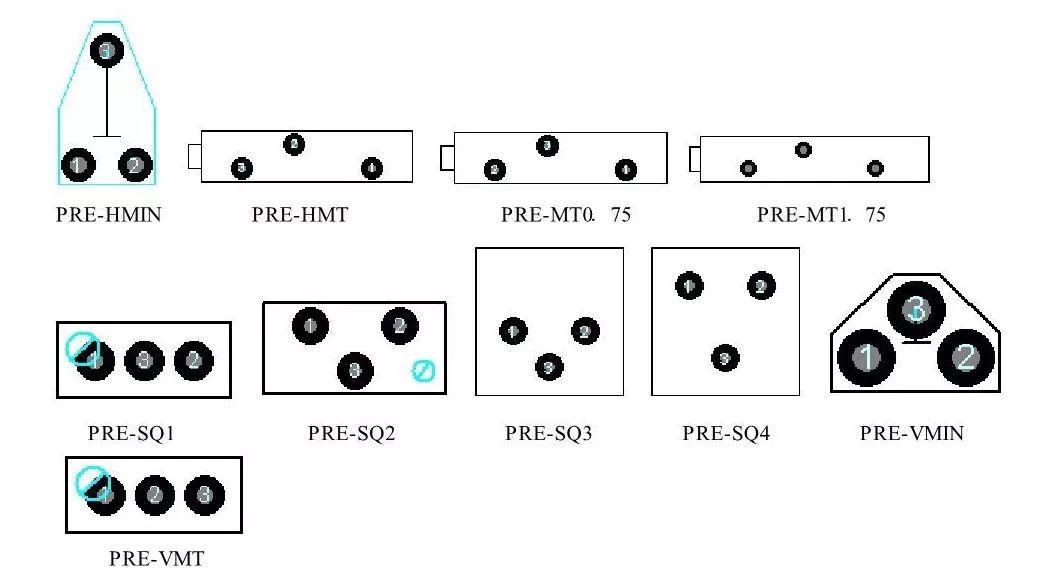

09、可调电阻

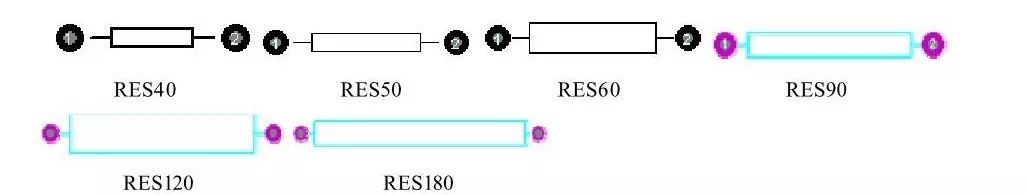

10、电阻

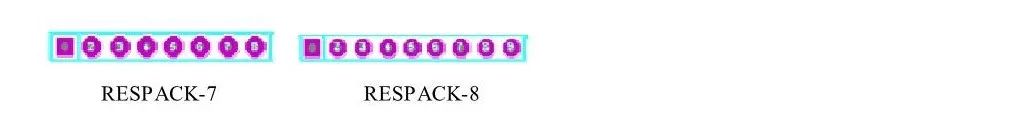

11、排阻

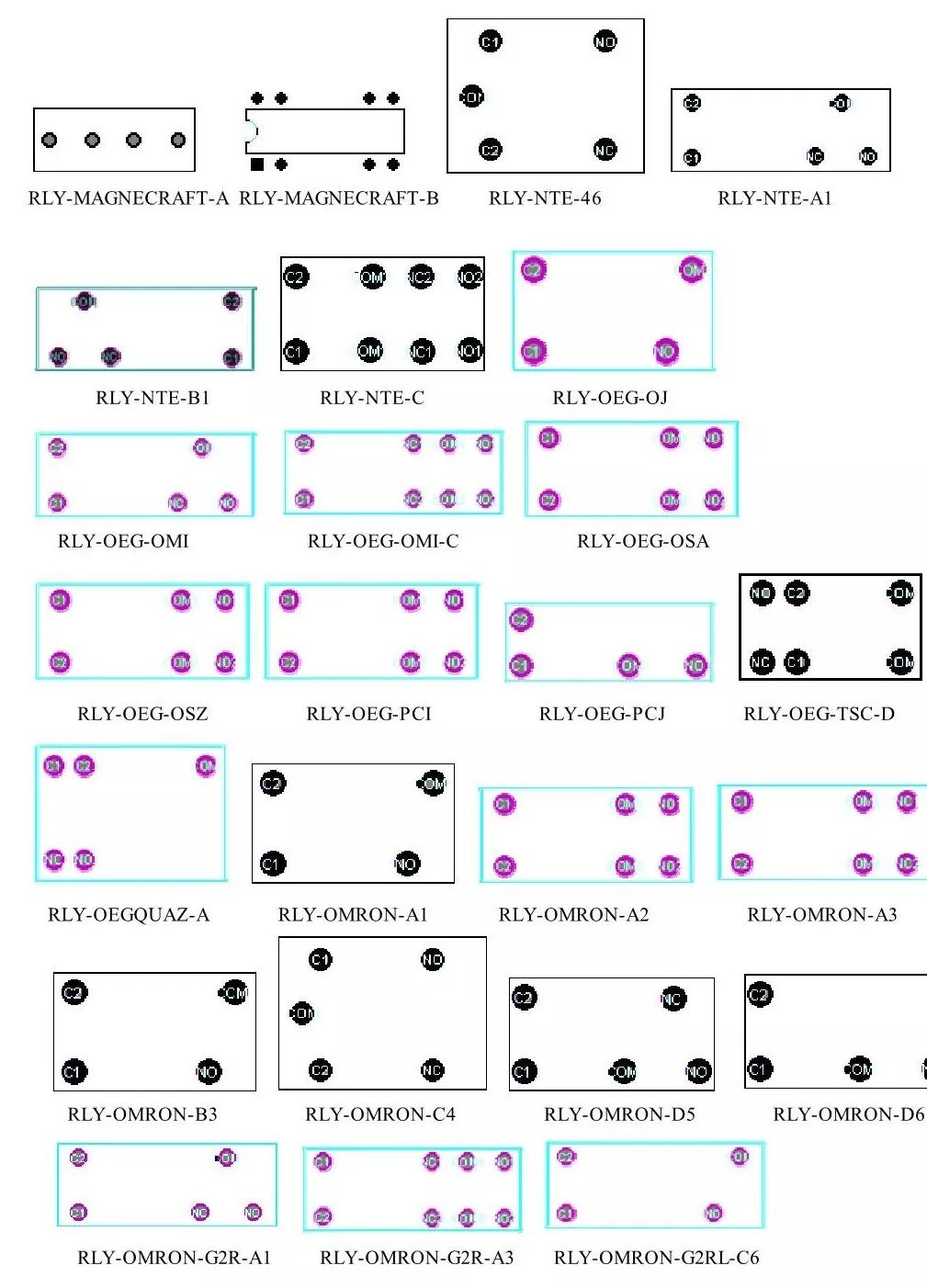

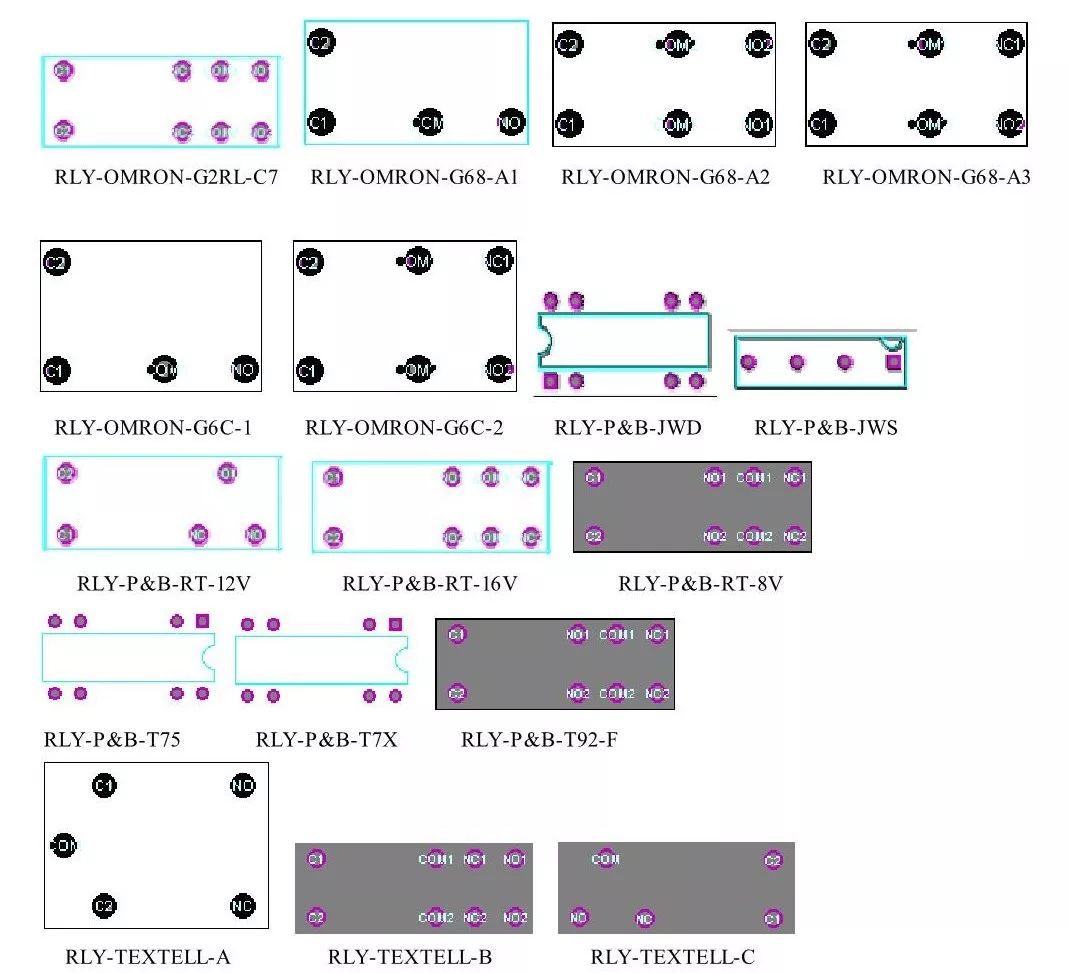

12、继电器

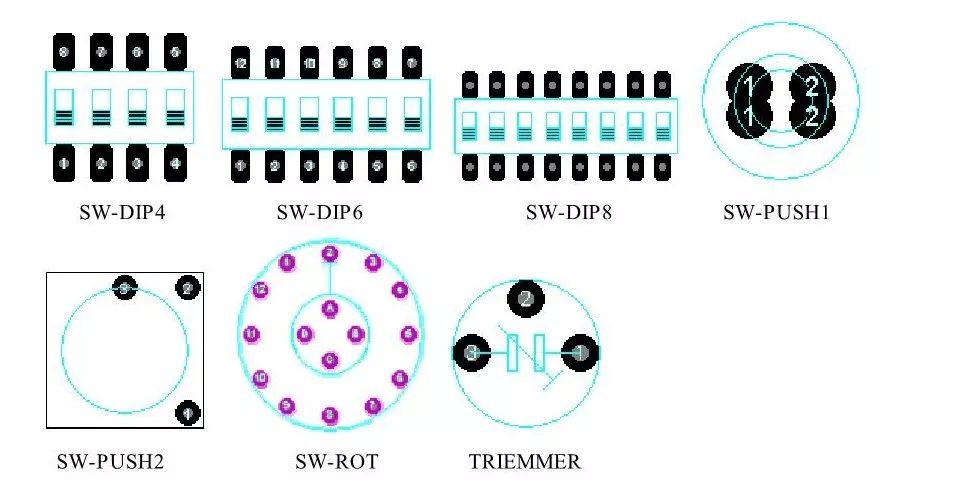

13、开关

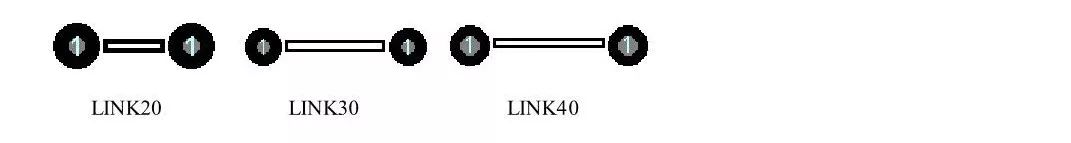

14、跳线

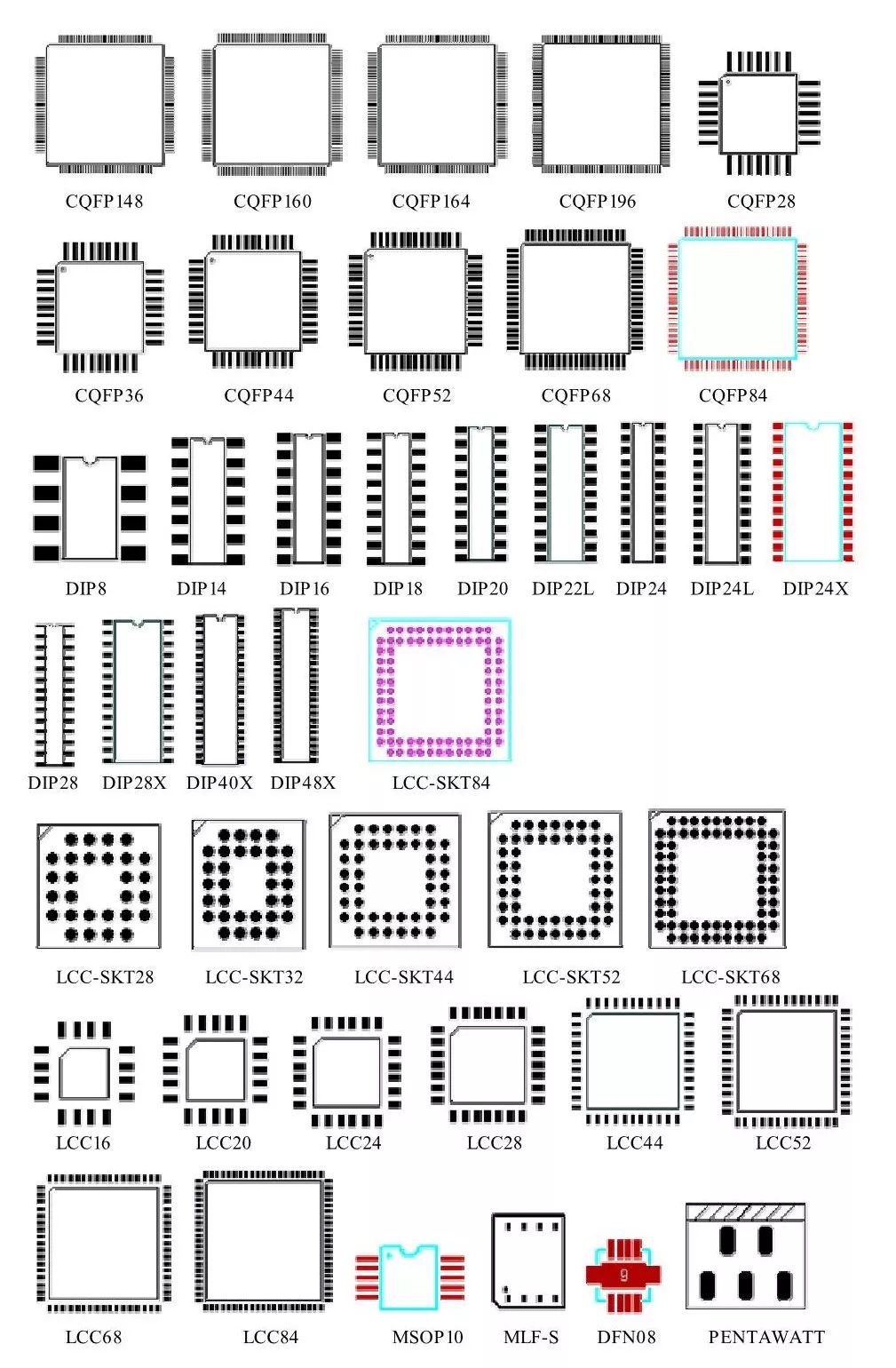

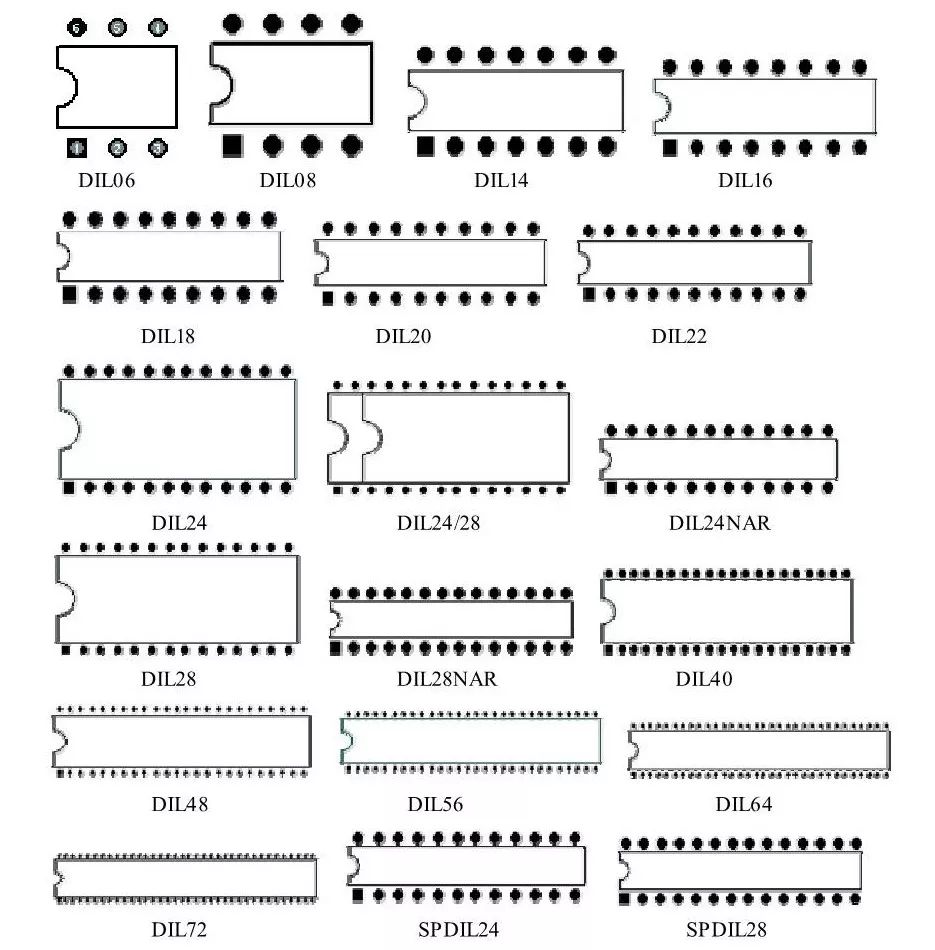

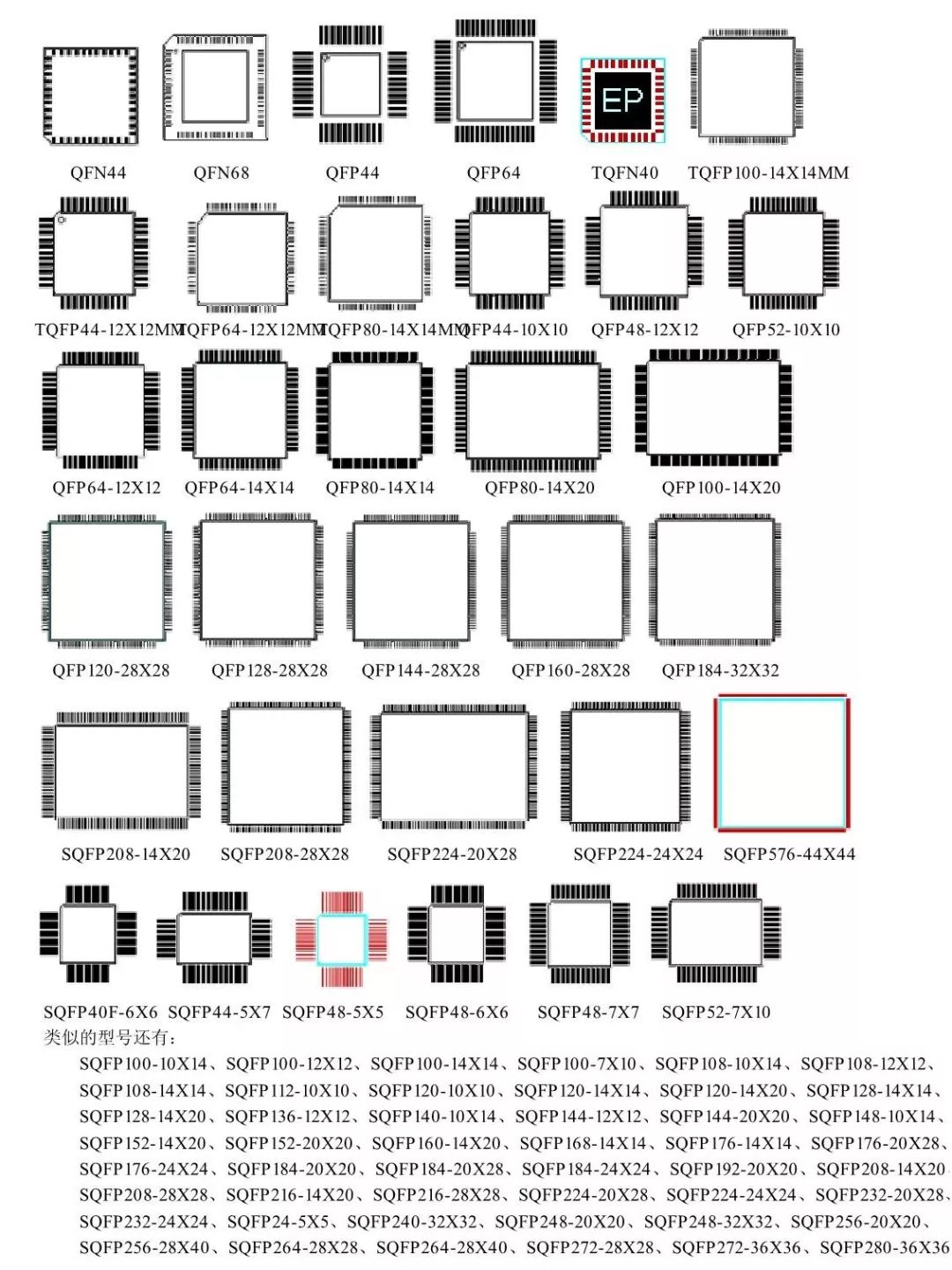

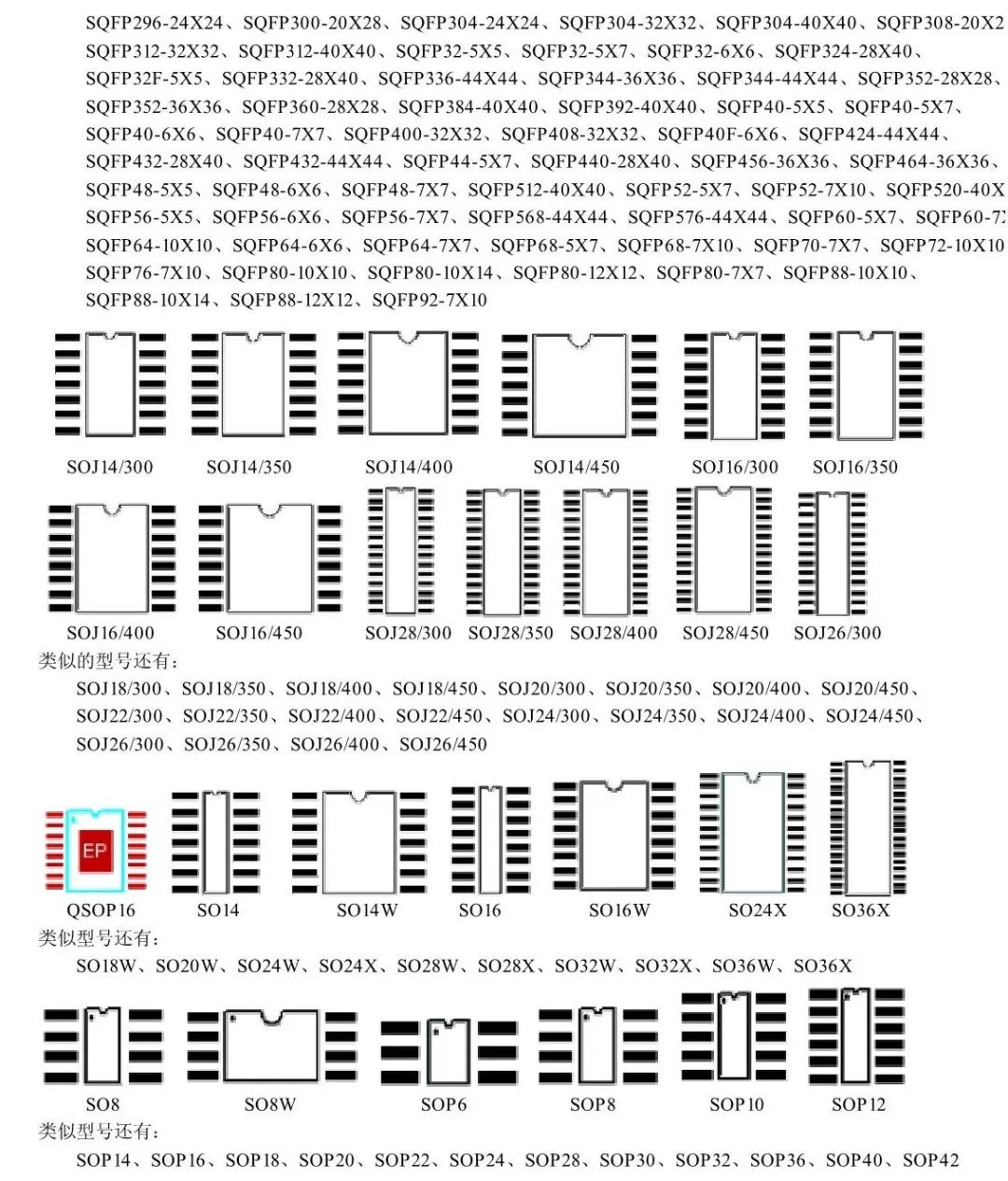

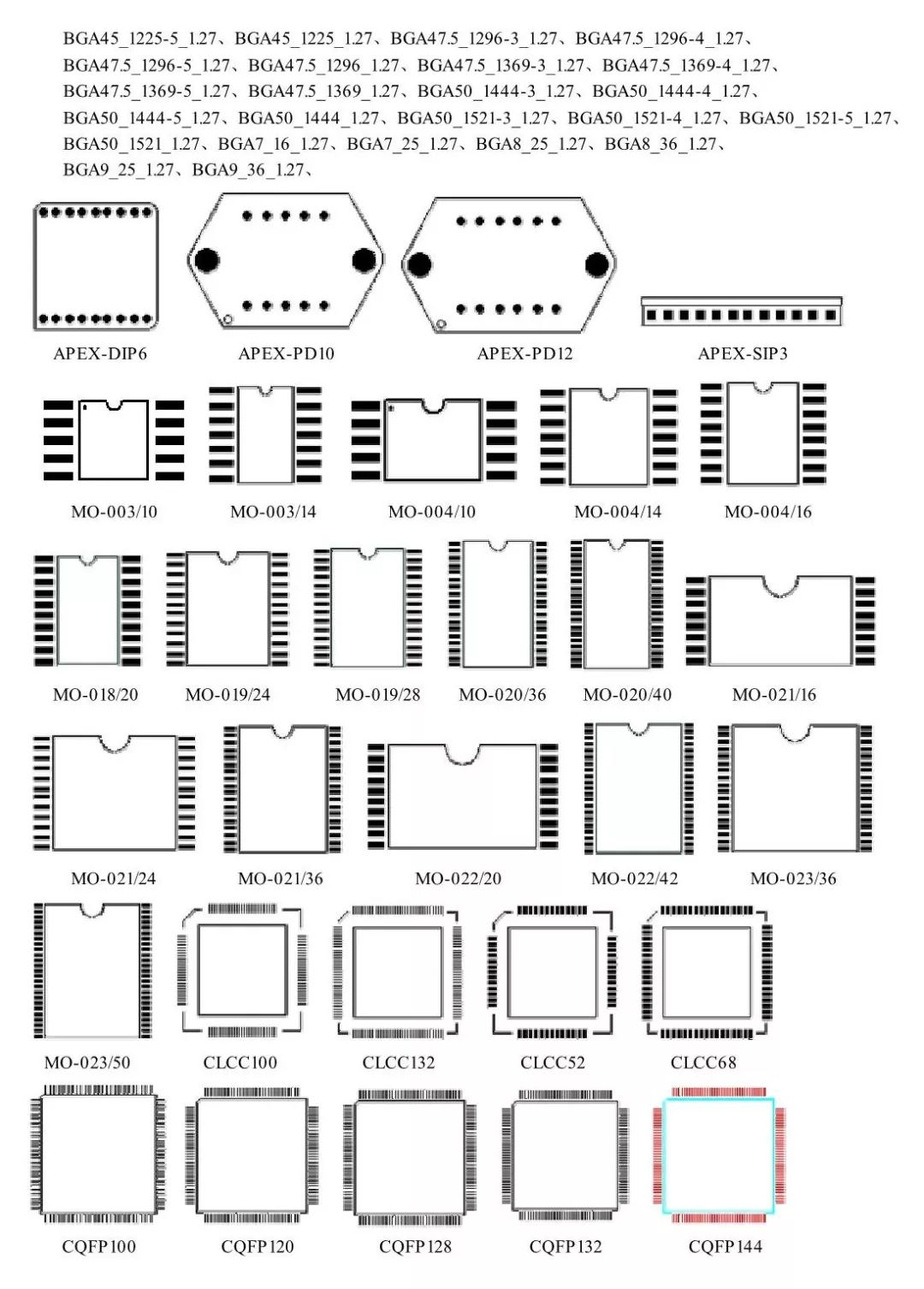

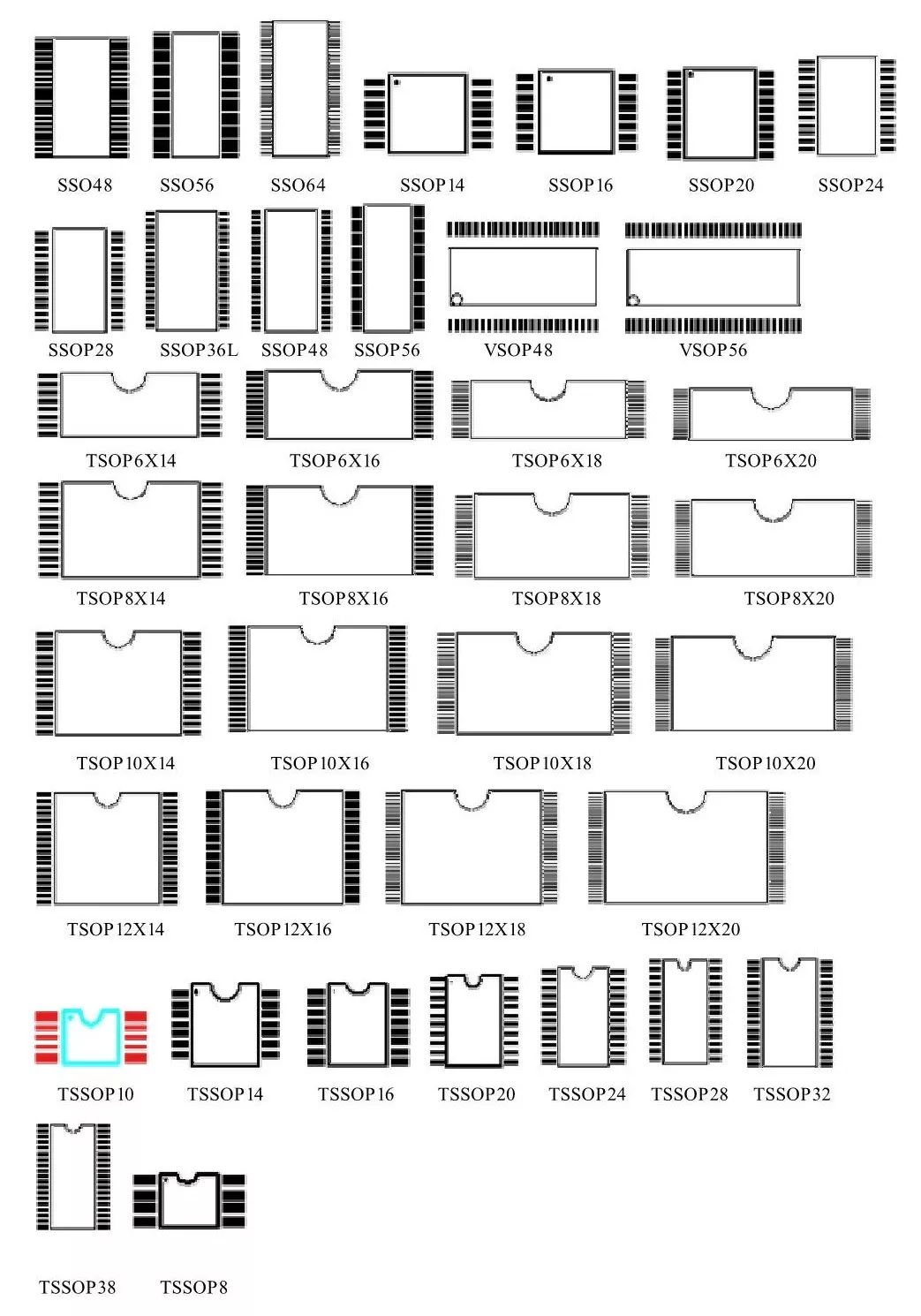

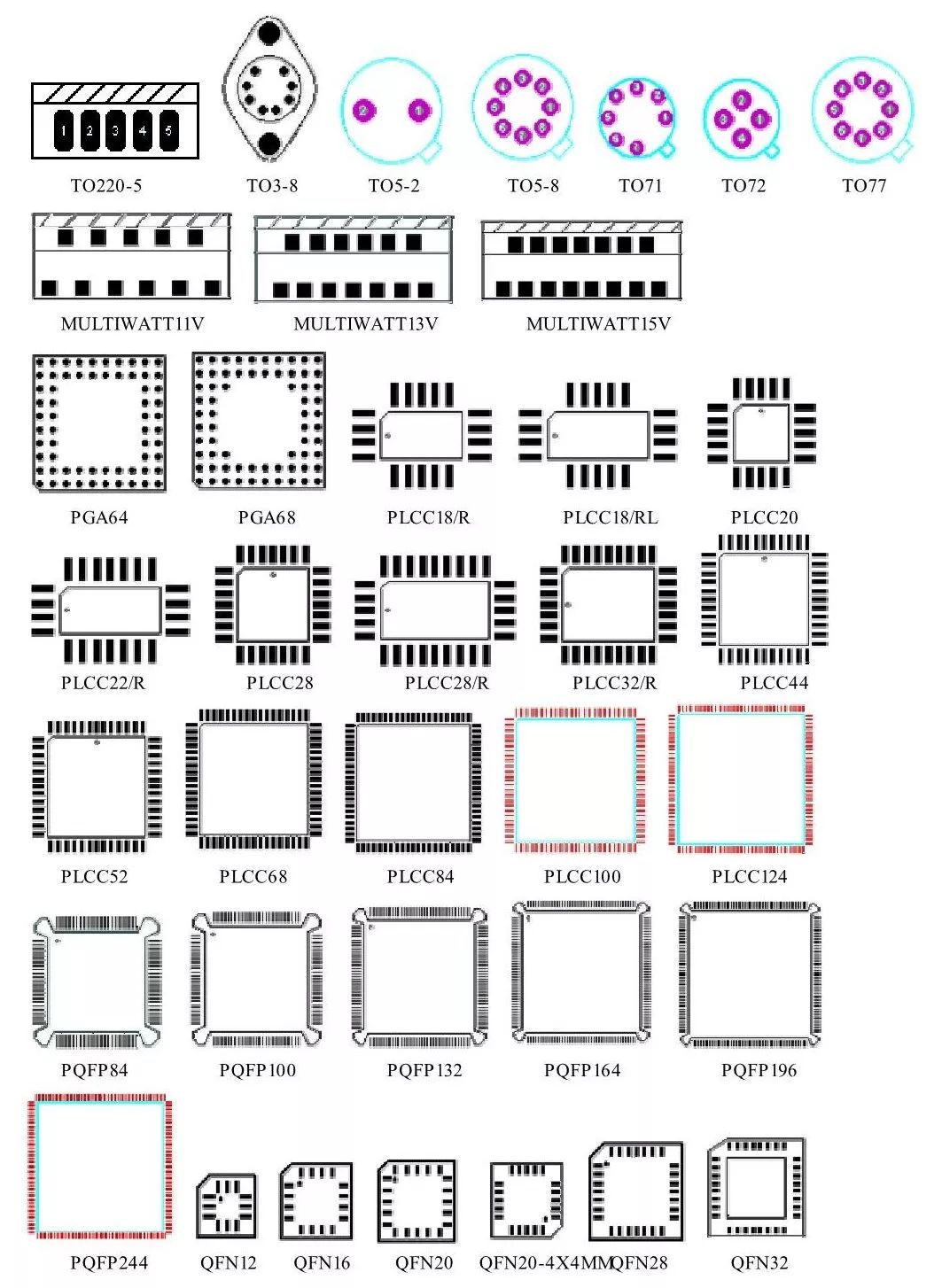

15、集成电路

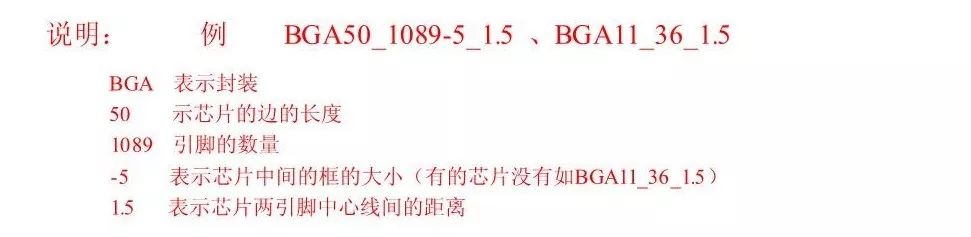

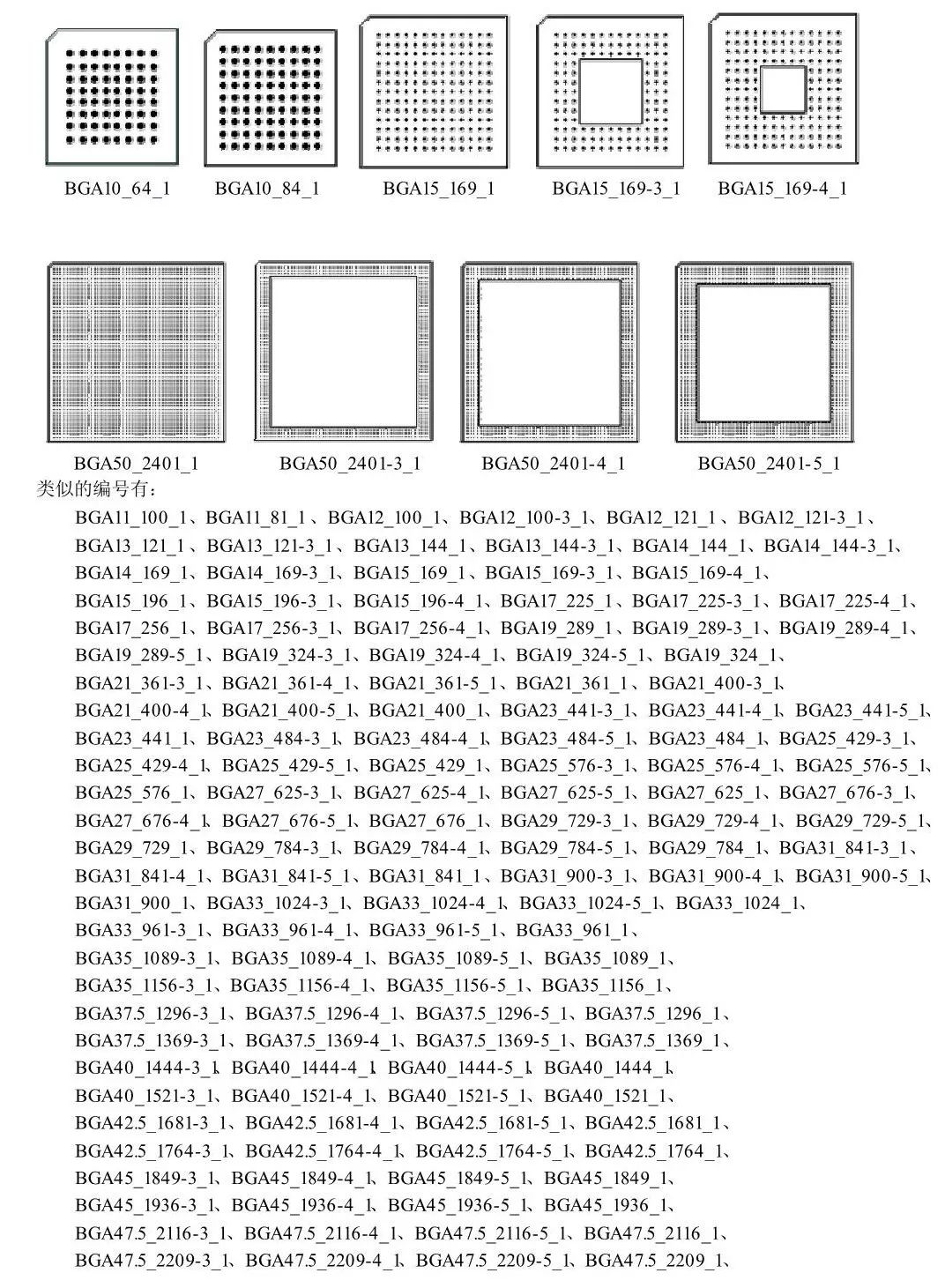

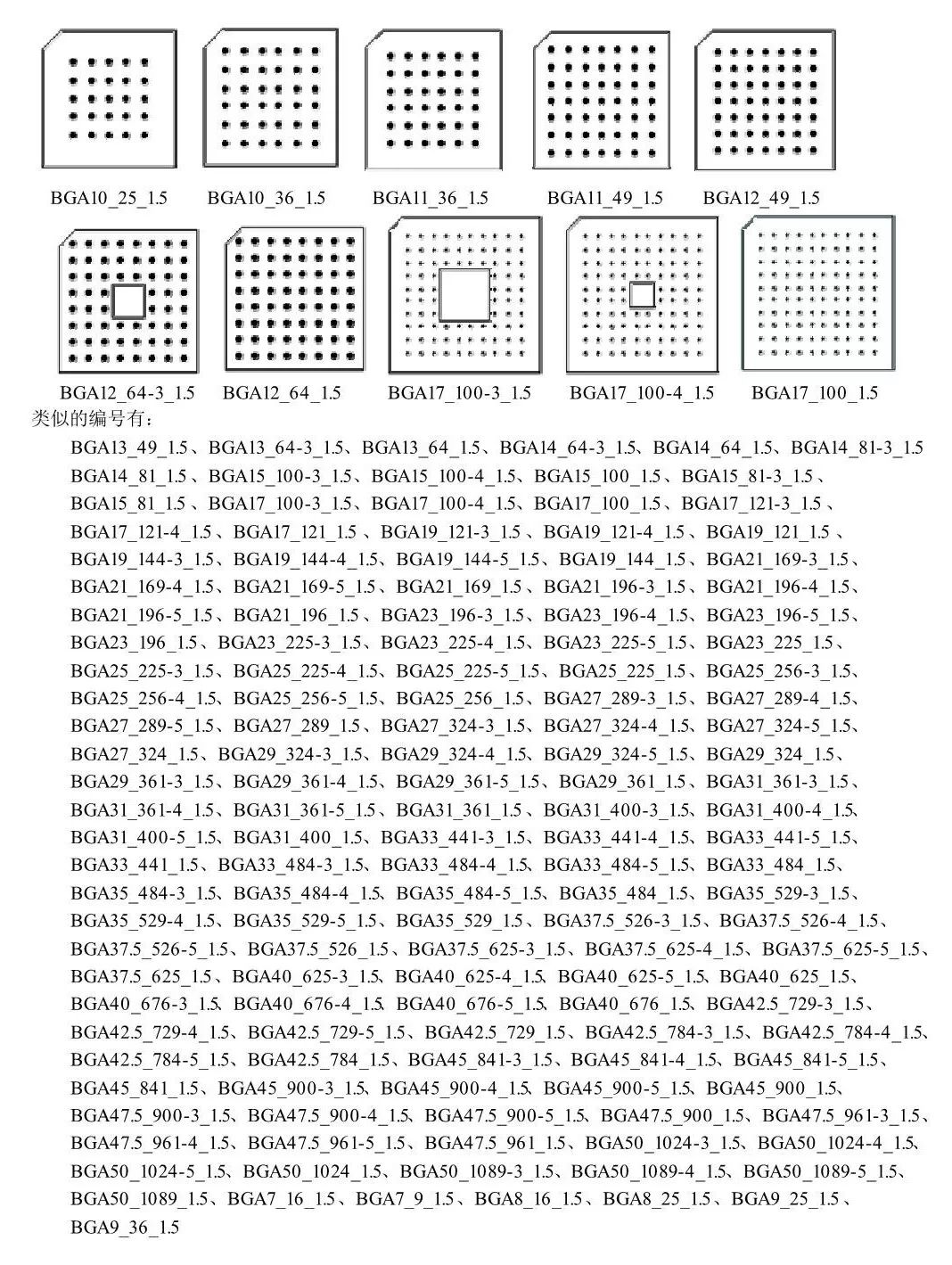

16、1.5mmBGA


17、1mmBGA

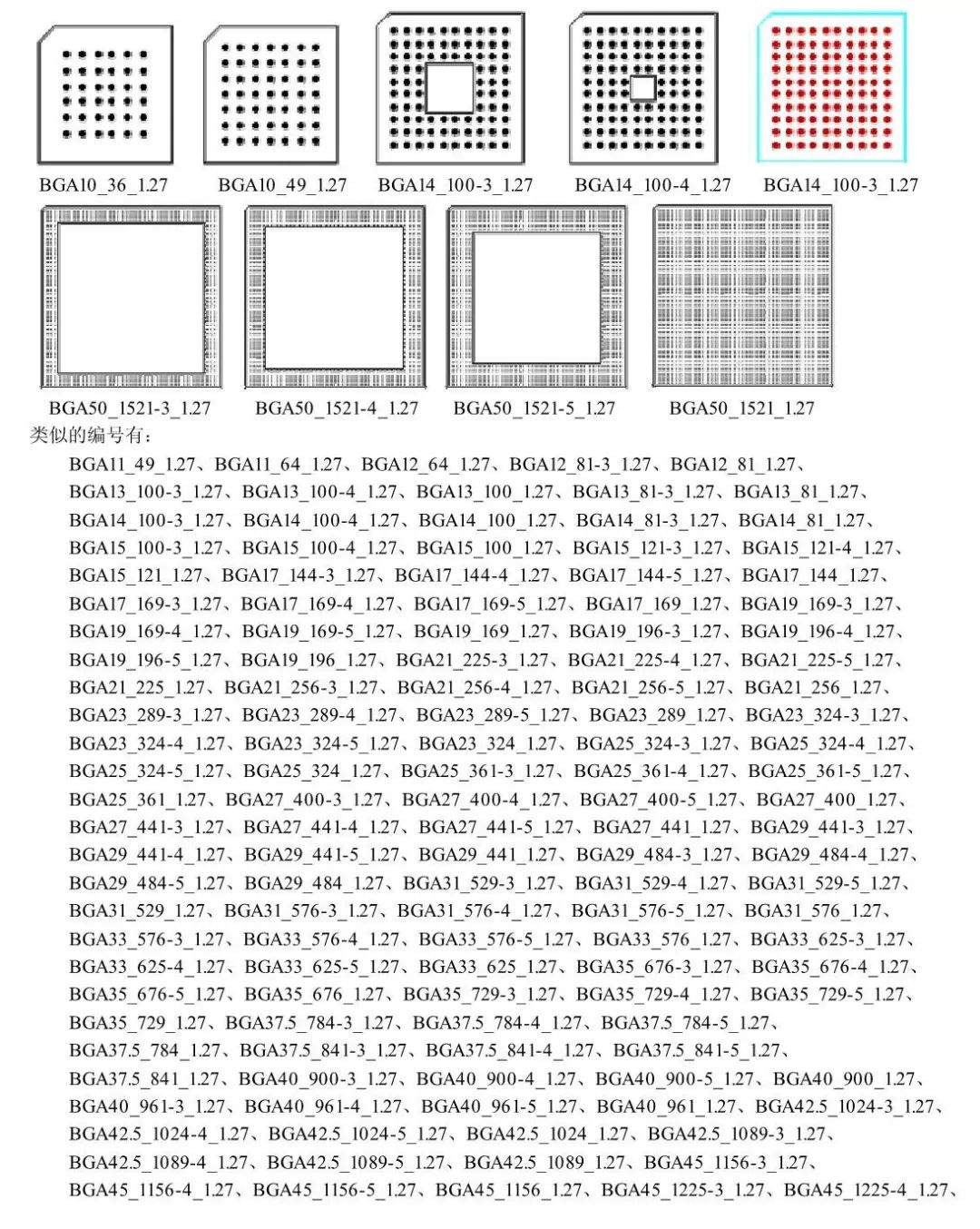

18、1.27mmBGA







[ 新闻来源:OFweek电子工程,更多精彩资讯请下载icspec App。如对本稿件有异议,请联系微信客服specltkj]
