如何调节低电压隔离式电源

来源:电子元件技术网发布时间:2020-10-05

分享至微信

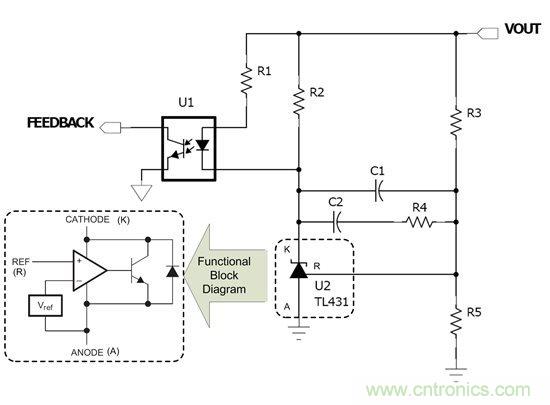

图 1. 常用于调节隔离式电源输出电压的 TL431 电路。

在转换器输出电压小于 5V 时，该电路开始出现一些局限性。阴极的最小推荐工作电压等于参考电压，标准版 TL431 为 2.5V。光耦合器内部光电发射器支持约 1.5V 的最大正向压降。如果输出电压小于 4V，则光耦合器可能无法完全正向偏置。此外，还需要为偏压电阻器 (R1) 分配额外的电压裕度。这可将标准 TL431 实际使用输出电压限定在 4.5V 以上。TL431 有 TLV431 等低电压版本，可提供 1.25V 参考。这可为采用 3.3V 输出驱动光耦合器提供充足的性能空间。使用该部件调节更低的输出电压，需要对标准电路进行修改。

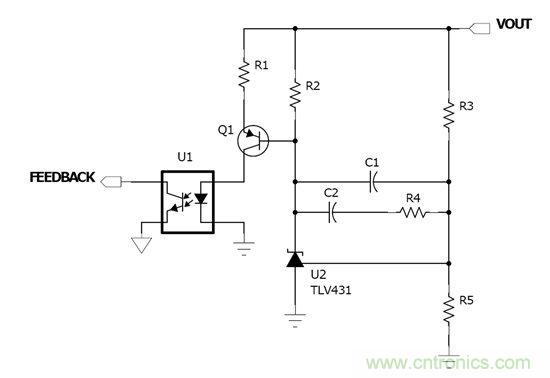

如图 2 所示，只要添加一个 PNP 晶体管，就可使用低电压 TLV431 调节小于 3.3V 的输出电压。在该电路中，TLV431 的阴极可驱动 PNP 晶体管的基极，其可配置为射极跟随器。这允许光耦合器在 PNP 晶体管集电极与接地之间移动，在这里可为光电发射器正向压降提供足够的空间。由于最低阴极电压为 1.25V，基极至发射极典型电势为 0.7V，因此 Q1 发射极的最低电压约为 1.95V。这可使用 2.5V 输出为偏压电阻器留 0.5V 压降。

这种简单修改可扩展 TLV431 稳压电路范围，使其包含 2.5V 电轨。然而对于低于 2.5V 的输出电压而言，标准稳压电路所需的修改就要复杂得多。最终，必须专门生成一个更高电压的辅助电源轨为 TLV431 供电并驱动光耦合器。
