MAX25520是汽车双通道TFT-LCD电源
来源:中国IC网 发布时间:2021-06-15 分享至微信

产品详情

描述:

MAX25520是一款双输出电源IC,可提供高达10.5V和低至-10.5V(MAX25520ATEC为±12V)的对称或非对称正负电压,输入电压介于2.65V和5.5V之间。它包含一个完全集成的电流模式升压转换器和一个带有外部整流器的AD5420AREZ电流模式逆变器。该器件工作在两个开关频率之一,即 420kHz 或 2.1MHz。在 2.1MHz 下运行允许非常紧凑的双输出电源。

两个输出电压可以独立编程,也可以相互跟踪。独立的使能引脚允许完全灵活地为输出供电。

输出具有过流和欠压保护。

MAX25520采用紧凑的3x3mm TQFN封装,工作在-40至125°C温度范围。

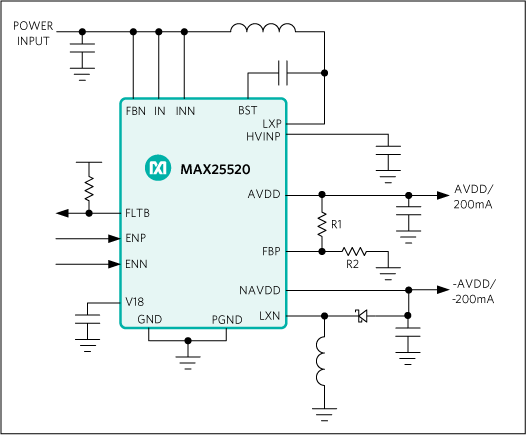

简化框图—MAX25520:典型应用电路

主要特征:

●高度集成

●同步升压提供高达 10.5V/200mA 的正输出(MAX25520ATEC 为 +12V)

●逆变器输出提供高达 -10.5V/-200mA(MAX25520ATEC 为 -12V)

●低电磁干扰

●420kHz/2.1MHz 开关频率

●扩频

●所有输出的紫外线诊断

●多才多艺的

●完整的测序灵活性

●紧凑型 TQFN 封装

●-40°C 至 +125°C 工作温度范围

●AECQ100 1 级

应用/用途:

●中央信息显示

●信息娱乐显示器

●仪表组

参数:

多功能 PMIC 的参数规格

V IN (V)(min):2.6

V IN (V)(最大值):5.5

# 降压输出:1

# 升压输出:1

# 反转输出:1

输出 电压(V) (分钟):-10

封装/引脚:TQFN-CU/16
