东芝面向车载应用推出采用紧凑型封装的100V N沟道功
来源:EETOP易特创芯 发布时间:2019-12-26
分享至微信

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出两款面向车载48V电气系统应用的新型100V N沟道功率MOSFET。该系列包括具备低导通电阻的“XPH4R10ANB”-其漏极电流为70A,以及“XPH6R30ANB”-其漏极电流为45A。批量生产和出货计划于今天开始。

新产品是东芝首款[1]采用紧凑型SOP Advance(WF)封装的车用100V N沟道功率MOSFET。封装采用可焊锡侧翼端子结构,安装在电路板上时能够进行自动目视检查,从而有助于提高可靠性。新型MOSFET的低导通电阻有利于降低设备功耗;XPH4R10ANB拥有业界领先的[2]低导通电阻。
应用:
・汽车设备
电源装置(DC-DC转换器)和LED头灯等(电机驱动、开关稳压器和负载开关)
特性:
・东芝的首款[1]100V车用产品使用小型表面贴装SOP Advance(WF)封装
・通过AEC-Q101认证
・低导通电阻:
RDS(ON)=4.1mΩ(最大值)@VGS=10V(XPH4R10ANB)
RDS(ON)=6.3mΩ(最大值)@VGS=10V(XPH6R30ANB)
・采用可焊锡侧翼端子结构的SOP Advance(WF)封装
主要规格:
(除非另有说明,@Ta=25°C)
注释:
[1] 截至2019年12月25日
[2] 在同样规格的产品中,截至2019年12月25日。东芝调查。
如需了解有关新产品的更多信息,请访问以下网址:
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt/detail.XPH4R10ANB.html
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt/detail.XPH6R30ANB.html
如需了解有关东芝车载MOSFET的更多信息,请访问以下网址:
https://toshiba.semicon-storage.com/cn/product/automotive/automotive-mosfet.html
*公司名称、产品名称和服务名称可能是其各自公司的商标。

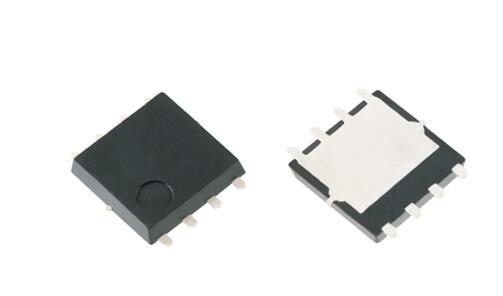

MOSFET产品图
新产品是东芝首款[1]采用紧凑型SOP Advance(WF)封装的车用100V N沟道功率MOSFET。封装采用可焊锡侧翼端子结构,安装在电路板上时能够进行自动目视检查,从而有助于提高可靠性。新型MOSFET的低导通电阻有利于降低设备功耗;XPH4R10ANB拥有业界领先的[2]低导通电阻。
应用:
・汽车设备
电源装置(DC-DC转换器)和LED头灯等(电机驱动、开关稳压器和负载开关)
特性:
・东芝的首款[1]100V车用产品使用小型表面贴装SOP Advance(WF)封装
・通过AEC-Q101认证
・低导通电阻:
RDS(ON)=4.1mΩ(最大值)@VGS=10V(XPH4R10ANB)
RDS(ON)=6.3mΩ(最大值)@VGS=10V(XPH6R30ANB)
・采用可焊锡侧翼端子结构的SOP Advance(WF)封装
主要规格:
(除非另有说明,@Ta=25°C)
器件型号
XPH4R10ANB
XPH6R30ANB
极性
N沟道
绝对最大额定值
漏源极电压
VDSS
(V)
VDSS
(V)
100
漏极电流
(DC)
ID
(A)
(DC)
ID
(A)
70
45
漏极电流
(脉冲)
IDP
(A)
(脉冲)
IDP
(A)
210
135
沟道温度
Tch
(℃)
Tch
(℃)
175
漏源极导通电阻
RDS(ON)最大值
(mΩ)
RDS(ON)最大值
(mΩ)
@VGS=6V
6.2
9.5
@VGS=10V
4.1
6.3
沟道至外壳热阻
Zth(ch-c)
最大值
@Tc=25℃
(℃/W)
Zth(ch-c)
最大值
@Tc=25℃
(℃/W)
0.88
1.13
封装
SOP Advance(WF)
产品系列
U-MOSVIII-H
U-MOSVIII-H
注释:
[1] 截至2019年12月25日
[2] 在同样规格的产品中,截至2019年12月25日。东芝调查。
如需了解有关新产品的更多信息,请访问以下网址:
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt/detail.XPH4R10ANB.html
https://toshiba-semicon-storage.com/cn/product/igbt-iegt/igbt/detail.XPH6R30ANB.html
如需了解有关东芝车载MOSFET的更多信息,请访问以下网址:
https://toshiba.semicon-storage.com/cn/product/automotive/automotive-mosfet.html
*公司名称、产品名称和服务名称可能是其各自公司的商标。
