什么是DVI数字显示接口标准

数字显示接口（Digital Visual Interface,DVI）是一种适应数字平板显示器飞速发展而产生的显示接口。目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，

被显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D两次转换后，不可避免地造成了一些图像细节的损失。

在DVI之前也存在一些数字接口标准，但都未能成为工业标准。目前便携系统中采用低电压差分信令（Low Voltage Differential Signaling,LVDS）数字接口连接液晶显示屏，但是这一技术不太适合桌面显示器。其他数字接口，如数字平板标准（Digital Flat Panel,DFP）、视频电子标准协会的即插即显标准（VESA（r）Plug and Display）、以及OpenLDI标准也未能被业界普遍接受。相反，DVI标准有望成为平板显示的标准数字接口，这是由Silicon Image、Interl、Compaq、IBM、HP、NEC、Fujitsu等公司共同组成的数字显示工作组（Digital Display Working Group,DDWG）于1999年4月推出的数字显示接口标准。

TMDS

DVI标准的基础是Silicon Image公司的PanelLink接口技术，这是一种高速串行接口，采用的是跃变最小化差分信令（Transition Minimized Differential Signaling,TMDS）传送数据到监视器。

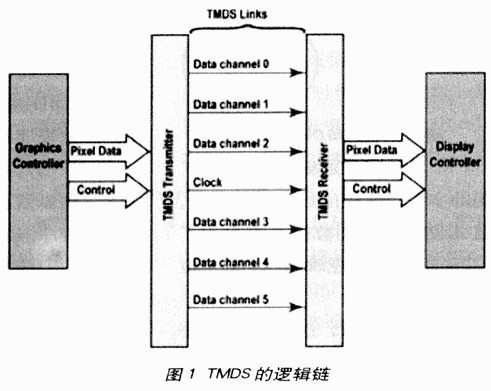

TMDO 通过“on”和“off”状态间的跃变来传送数据，采用布尔异或（XOR）或者异非或（XNOR）操作这一先进的编码算法来最小化跃变，以避免额外的电磁干扰（EMI）对电缆的影响，并附加了平衡直流（DC）信号的操作。图1表示了TMDS机构的显示数据（像素）流，在这个过程中，输入的八位数据被编码为十位跃变最小化的、直流平衡的字符。（前八位是编码的数据，第九位用于识别数据是否采用了XOR或XNOR逻辑编码，第十位用于直流平衡。）

如图1所示，DVI允许两个TMDS链，每一链由三路数据通道组成，用于传送RGB信息，最大带宽为165MHz，相当于每秒165M个像素。

注：给定分辨率所需的带宽是由监视器的刷新频率和消隐间隔（包括行、场消隐间隔的总和）决定的，可用下列公式计算：

分辨率×刷新频率×（1+消隐间隔）=像素/秒

例如，显示SXGA的分辨率、60Hz刷新频率、5%的消隐间隔，则：

1280×1024×60×1.05=82，565，360

在这种情况下，显示SXGA所需带宽为83MHz，利用165MHz带宽的单链TMDS就够了。

表1 回顾了标准PC显示器的分辨率。表2总结了DVI1.0规范允许的带宽。单链的带宽支持的平板显示分辨率超过1920×1080（60Hz），双链的带宽足以支持高达2048×1536的分辨率。两个链分享同一个时钟，因此具有相同的带宽。系统既允许单链连接，也允许双链连接，取决于监视器的性能。

即插即用

DVI规范支持DVI显示设备（DVI显示器和显示适配器）的热插拔。尽管目前微软公司的视窗操作系统还不支持DVI设备的热插拔，未来的视窗操作系统将包含这一性能。

表1 显示分辨率

分辨率像 素VGA640×480SVGA800×600XGA1024×768SXGA1280×1024UXGA1600×1200HDTV1920×1080QXGA2048×1536

表2 DVI1.0支持的分辨率

显示器支持的分辨率单链DVI双链DVI60Hz LCD 5%消隐间隔1920×1080（HDTV）2048×1536（QXGA）75Hz CRT 15%消隐间隔1280×1024（SXGA）2048×1536（WXGA）85Hz CRT 约15%消隐间隔1028×1024（SXGA）1920×1028（HDTV）

DVI 也支持VESA的显示数据通道（Display Data Channel，DDC）和扩展的显示器识别数据（Extended Display Identification Data,EDID）规范。DDC是显示适配器和监视器间的标准通信通道；EDID是一种标准的数据格式，包含了监视器信息，比如厂商信息、监视器时序、最大图像尺寸和色彩性能。EDID信息存储于显示器中，并通过DDC通信。EDID和DDC允许系统、显示器和图形适配器间进行通信，以使系统能根据显示器的特性进行配置。

DVI连接器

DVI连接器有24针，能容纳两路TMDS链和VESA DDC及EDID。DVI规范定义了两种连接器：

*DVI-Digital(DVI-D),只支持数字式显示器

*DVI-Integrated(DVI-I)，支持数字式显示器，并兼容模拟式显示器。

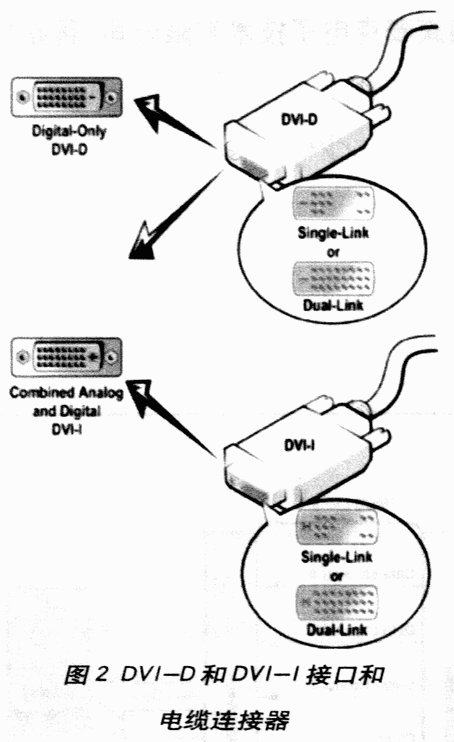

图2 所示的是DVI-D和DVI-I插座，位于PC的背面。来自数字平板显示器的DVI-D接口的插谷地有12针或24针（单链DVI-I插头只用其中的12 针或24针）DVI-I接口可接受12针或24针DVI插头，或者一种新型的模拟插头，这种模拟插头带有4个附加的针及一个接地平面，以维持模拟RGB信号恒定的阻抗。

支持DVI标准的芯片组

目前提供支持个人电脑与数字显示器的DVI芯片组的厂商已有数家，比较领先的有Silicon、TI等。其中TI公司新推出了五种发射器和七种接收器芯片，都采用了TMDS核心技术，并且与DVI1.0相兼容。新元件提供了广泛的频率范围（25～165MHz），支持各种显示分辨率，从VGA到UXGA。 DVI发射器可用于笔记本电脑、桌上型电脑以及全功能的个人电脑；DVI接收器可用于液晶显示器、数字显示器以及数字投影仪。

DVI接口标准在液晶平面显示器中的应用

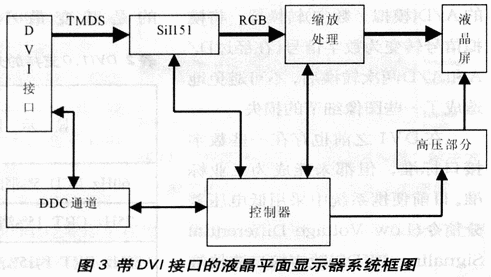

目前已有一些公司将DVI标准成功地应用于数字平板显示器中，如上海康泰克电子技术有限公司已将其应用于17英寸液晶显示器。该方案采用了Silicon Image公司的芯片SiI151作为DVI接收器，它将TMDS信号转换为双像素RGB数字信号，并送到图像缩放芯片处理，然后输出到液晶屏，系统框图如图3。该产品还具有DDC通道，能够即插即用。经试验，在DVI接口电缆长度为15米时，图像清晰，无干扰和失真。
