单稳式超声波接收器电路图

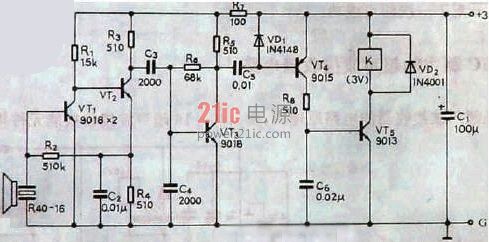

单稳式超声波接收器电路原理图，超声波换能器R40-16谐振频率为40kHZ，经R40-16选频后，将40kHZ以外的干扰信号衰减，只有谐振于 40kHZ的有用信号(发射机信号)送入VT1~VT3组成的高通放大器放大，经C5、VD1检出直流分量，控制VT4、VT5组成的电子开关带动继电器 K工作。由于该电路仅作单路信号放大，当发射机每发射一次超声波信号时，接收机的继电器吸合一次(吸合时间同发射机发射信号时间相同)，无记忆保持功能。可用作无线遥控摄象机快门控制、儿童玩具控制、窗帘控制等。电路中VT1β≥200，VT2β≥150，其他元件自定。电路不需调试即可工作。如灵敏度和抗干扰不够，可检查三极管的β值与电容C4的容量是否偏差太大。经实测，配合相应的发射机，遥控距离可达8m以上。在室内因墙壁反射，故没有方向性。电路工作电压3V，静态电流小于10mA。
