音乐设备上常见的接口、插头

来源:jsp发布时间:2017-09-07476浏览

现在大家休闲娱乐基本离不开音乐，可是对与的各种是否了解呢，今天就带领大家熟悉一下常见的各种接口及插头。

一、3.5mm耳机接口

这个比较常见而且经常用到的，大家比较熟悉，可是也有一些区别，相信在使用中可能也遇到了一些问题。比如

国标3.5mm定义

美标3.5mm定义

美标和国标的差别就在于最后两个的MIC和地线的位置不同，这也就导致了错位，然后在听音乐时就像在听卡拉OK伴奏一样，只有音乐没有人声，只有按住接听键才正常。美标的中间三节隔离绝缘圈，一般是都是白色的。而国标为了有所分别，一般是都是黑色的。可以借鉴此方法来识别。

当然此接口也不局限于这一种设备，随着数码设备的发展，耳机接口不局限于此，现在可以插许多的设备了，比如拉卡拉，360智键等等。

3.5mm接口设备

二、6.5mm接口(TRS接口)

6.5mm的接口可能日常使用的不多，大多在专业设备上使用，此接口也有双胞胎，但仔细看还是很多的区别的。

6.5mm大二芯

6.5mm大三芯

这两个都是6.5mm的插头，但是区别就是在头部有两个或者一个绝缘隔离。

拆开后会发现端部有两个或者三个的接线点。区别就在于传输方式。

顺便说下两种传输方式。直接上百科。发送端将信号调制成为对称的信号用双线发送，称为平衡发送;发送如采用单线(对应有参考电平)，称为非平衡发送;接收端采用对称接收称为平衡接收;接收端采用非对称接收(单线接收对应一个基准电平)称接收为非平衡接收。例如差动电路就是一种平衡方式。平衡传输和非平衡传输的区别：

平衡传输是指信号传输线的有两个输入端，一个地线。

不平衡传输是指信号传输线的有一个输入端，一个地线。当有共模干扰存在时，由于平衡传输的两个端子上受到的干扰信号数值相差不多，而极性相反，干扰信号在平衡传输的负载上可以互相抵消，所以平衡电路具有较好的抗干扰能力。

不要看多了一个接线点和一股线，解决了长远距离的传输问题哦。

一般的接线方法如下所示：

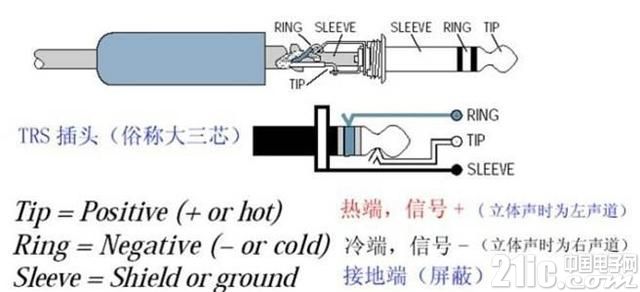

大三芯接线图例

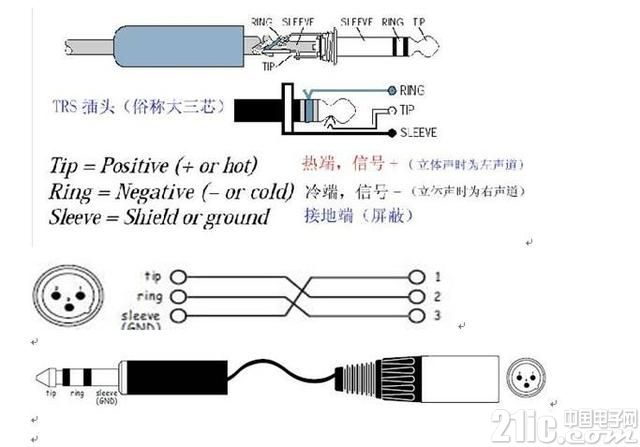

大三芯和卡侬接线

三、卡侬接口(XLR接口)

一般用在扩声话筒接口，在调音台上能够看到。此接口虽没有类似的双胞胎，但是分公母头哦。

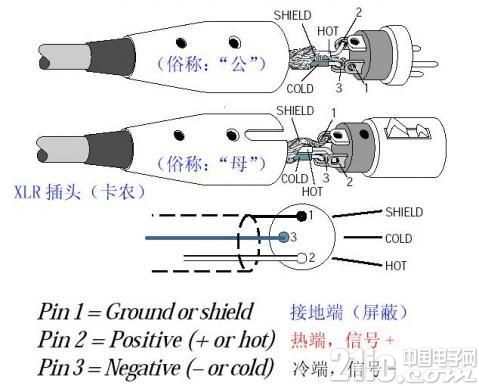

卡侬接线图例

四、莲花接口(RCA接头)

RCA又叫AV端子，也称AV 接口，这个也比较常见，原来的VCD，DVD到现在的机顶盒都能见到其身影。此接头不支持平衡传输方式。常见的用在音视频设备上。区分它一般按照颜色来区分。红白一般为音频，黄色为视频。也有红黑黄颜色，接法有时用作分量，有时用3.5mm接头输出。

音视频莲花插头

3.5mm分莲花插头

五、spdf接口

SPDIF输出标准，它是(SONY/PHILIPS Digital InterFace)SONY、PHILIPS家用数字音频接口的简称，可以传输LPCM流和Dolby Digital、DTS这类环绕声压缩音频信号。这种接口不知道算主流还是非主流。在电脑声卡上经常见到，但是实际使用中没有用过，阅历浅薄吧。亮个照：

spdf接口

六、同轴音频接口(Coaxial)

接头分为RCA和BNC两种。数字同轴接口采用阻抗为75Ω的同轴电缆为传输媒介，其优点是阻抗恒定，传输频带较宽，优质的同轴电缆频宽可达几百兆赫。同轴数字传输线标准接头采用BNC头，其阻抗是75Ω，与75Ω的同轴电缆配合，可保证阻抗恒定，确保信号传输正确。也就是说在传输的线材搭配上，应该是以适用于传输高频率数字讯号的75欧姆同轴线材作为搭配标准。接口为以上的接口，只不过传输介质为同轴线缆。
