PLC编程中容易混淆的AND指令和OR指令

初学plc梯形图时，有两个逻辑指令很容易混淆。辨别AND和OR这两个指令很简单，其实从它们的含义就可区分，英文单词AND意思是和、与，OR意思是或者，因此两个在应用到逻辑电路里面的作用就能一目了然。

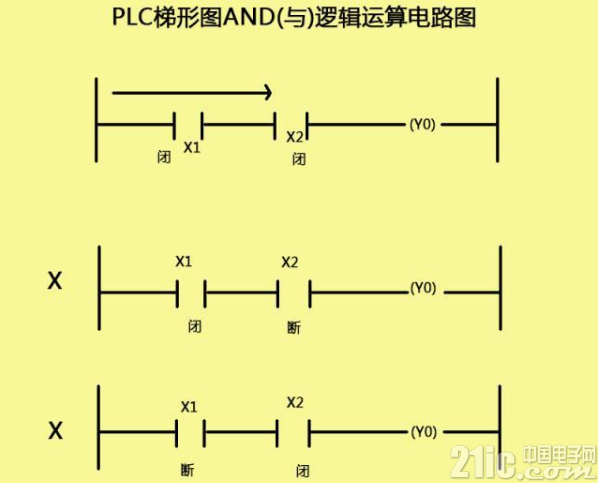

先看AND逻辑运算电路解析。首先下面这个是最简单的AND运算电路来认识一下，X1，X2表示的是触点，触点信号，这两个常开，Y0是plc输出继电器，它的工作原理是触点X1和X2，同时闭合的时候，Y0继电器才会导电，AND的运算电路才会有输出，AND的意思是他们两个同时作用同时闭合，这样子运算电路才会有输出。





下面这两个是AND的运算电路没有输出，第1种情况，X1闭合了X2断开，这个时候扫描信号的时候走到X1，没办法通过S2，所以Y0有得电，运算电路没有输出，第2种情况，plc逻辑扫描的时候走到X1就断了，Y0更加不会得电，AND运算顺序，也不会有输出，这个是plc梯形图案的运算电路最简单的电路和理解。

再看OR运算电路解析。其中X1，X2为触点信号或者叫输入继电器信号，Y0表示的是输出继电器，下面来看一下它的动作原理，当X1闭合的时候，X2断开的时候，这个时候Y0得电，当plc扫描的时候，扫描到这个回路是通的，plc有输出，这是第1种情况。

第2种情况下，X1处于断开的情况，X2处于闭合的情况，它们两个是并联的，这个时候Y0输出继电器，同样得电pLc有输出，当plc进行循环扫描的时候，扫描到X1这个通道，因为X1是断开的，所以没有输出，但是扫描到x2这个通道的时候，因为X2闭合，所以Y0得电plc输出，也就是说，plc梯形图OR(或)的这个逻辑运算电路，它意思主要是当X1，X2，这两个任何一个闭合，Y0都能够得电plc都有输出，这个OR(或)的逻辑运算电路，它的原理比较简单，掌握简单的逻辑运算电路是学plc的基础。
