什么是 MOS 管的 GS 波形？

对于咱们电源工程师来讲，我们很多时候都在看波形，看输入波形，MOS开关波形，电流波形，输出二极管波形，芯片波形，MOS管的GS波形，我们拿开关GS波形为例来聊一下GS的波形。

我们测死MOS管GS波形时，有时会看到下图中的这种波形，在芯片输出端是非常好的方波输出，但一旦到了MOS管的G极就出问题了，有振荡，这个振荡小的时候还能勉强过关，但是有时候振荡特别大，看着都教人担心会不会重启。





我们一起来看看

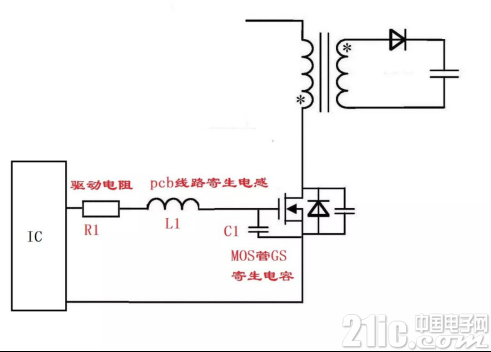

IC出来的波形正常，到C1两端的波形就有振荡了，实际上这个振荡就是R1,L1和C1三个元器件的串联振荡引起的，R1为驱动电阻，是我们外加的，L1是PCB上走线的寄生电感，C1是mos管gs的寄生电容。

对于一个RLC串联谐振电路，其中L1和C1不消耗功率，电阻R1起到阻值振荡的作用阻尼作用。

实际上这个电阻的值就决定了C1两端会不会振荡。

1、当R1>2(L1/C1)^0.5时，S1，S2为不相等的实数根。过阻尼情况。

在这种情况下，基本不会发生振荡的。

2、当R1=2(L1/C1)^0.5时，S1，S2为两个相等的实数根。临界情况。

在这种情况下，有振荡也是比较微弱的。

3、当R1<2(L1/C1)^0.5时，S1，S2为共轭复数根。欠阻尼情况。

在这种情况下，电路一定会发生振荡。

所以对于上述的几个振荡需要消除的话，我们有几个选择.

1，增大电阻R1使R1≥2(L1/C1)^0.5，来消除振荡，对于增大R1会降低电源效率的，我们一般选择接近临界的阻值。

2，减小PCB走线寄生电感，这个就是说在布局布线中一定要注意的。

3、增大C1,对于这个我们往往都不太好改变，C1的增大会使开通时间大大加长，我们一般都不去改变他。

所以最主要的还是在布局布线的时候，特别注意走线的长度“整个驱动回路的长度”越短越好，另外可以适当加大R1。
