精密电阻分类详解：精度、温漂与阻值多维分析

精密电阻（Precision Resistance）是阻值误差、温度系数及长期稳定性等指标显著优于普通电阻的电子元件，其核心特征可概括为高精度、低温漂和高可靠性。与普通电阻相比，精密电阻的阻值误差可控制在±0.5%以内（1Ω以上）甚至±0.01%，而普通电阻的精度通常在±1%至±5%之间。

精密电阻的分类可从精度等级、温度系数（TCR）、阻值范围、材料工艺及封装形式等多个维度展开。

一、按精度等级分类

精度是精密电阻最核心的指标，通常以阻值误差百分比表示。一般认为，阻值在1Ω以上的电阻，与标称值相比误差在±0.5%以内即可归入精密电阻范畴。

常见的精密电阻精度等级包括：±1%、±0.5%、±0.25%、±0.1%、±0.05%、±0.01%。其中±0.01%即电子工程师常说的万分之一精度，属于极高精度等级。对于1Ω以下的小阻值电阻，由于阻值基数小，±1%以内的误差即可视为精密电阻，更高要求可做到±0.5%以内。

精度等级的选择需根据电路对初始偏差的容忍度来确定。精密测量仪器、医疗设备、航空电子等领域通常要求±0.05%以上的精度。

二、按温度系数（温漂/TCR）分类

温度系数（TCR，Temperature Coefficient of Resistance）是衡量电阻值随温度变化程度的指标，单位为ppm/°C，即温度每变化1°C，阻值变化的百万分率。TCR值越低，电阻的热稳定性越高。

精密电阻的常见TCR等级包括：±50ppm/°C、±25ppm/°C、±15ppm/°C、±10ppm/°C、±5ppm/°C，更高端产品可低至±1ppm/°C甚至±0.3ppm/°C。一般来说，精度越高的电阻，其TCR值也越低，二者呈正相关关系。

精密箔电阻的温漂可控制在±5ppm/°C以内，部分高端产品可做到接近零温漂。线绕精密电阻的温漂最低可达3ppm/°C典型值。在选型时，需根据电路的工作温度范围计算温度漂移量，综合评估精度与温漂的匹配。

三、按阻值范围分类

精密电阻的阻值覆盖范围极广，从毫欧级到兆欧级均有产品可供选择。

• 低阻值段（<1Ω） ：1Ω以下的精密电阻，精度标准为±1%以内，更高要求可做到±0.5%。此类电阻多用于电流采样、分流器等场景。

• 常规阻值段（1Ω~150kΩ） ：这是精密电阻最常用的阻值区间，可选产品最为丰富，基于不同精度和温漂需求可匹配多种类型。

• 高阻值段（>150kΩ） ：精密薄膜电阻最高可支持到10MΩ，精密箔电阻目前最大支持约2MΩ。精密线绕电阻的阻值可接近50MΩ，适合超精密高阻值应用。

标称阻值范围从0.01Ω到20MΩ均有覆盖，允许偏差从±2%到±0.001%不等。

四、按材料与工艺分类

这是精密电阻最核心的分类方式，不同材料决定了电阻的核心性能指标。

1. 金属膜精密电阻

金属膜电阻是应用最广泛的精密电阻类型，通过在陶瓷基体上真空溅镀金属合金薄膜制成。其精度较高，但温度系数和分布参数指标相对略低。主体通常为圆柱形插件封装。精密金属膜电阻的特点是温度系数适中、阻值稳定，但由于膜层较薄，相对脆弱。晶圆精密金属膜电阻有被贴片薄膜电阻替代的趋势，但插件式金属膜电阻仍是低成本精密电阻的主流选择。

2. 线绕精密电阻

线绕电阻是将电阻合金丝绕制在绝缘骨架上制成，一度是高精度设备的主打电阻。其阻值精度和温度系数指标很高，但分布参数（分布电容、分布电感）指标偏低。线绕电阻的初始精度最低可做到±0.005%，温漂最小可达3ppm/°C典型值。封装形式有圆柱形、扁柱形和长方框架形几种。线绕电阻主要适用于直流或频率很低的交流电路。采用的电阻丝材料主要有康铜、锰铜和镍铬电阻合金（Evanohm）三类。

3. 金属箔精密电阻

金属箔电阻（又称块电阻）综合性能最优，是在陶瓷基片上粘合合金电阻层后经无感光刻制成。其精度、温度系数和分布参数各项指标均十分优异：精度可达10⁻⁶（即0.0001%），温度系数可低至±0.3×10⁻⁶/°C，分布电容可低于0.5pF，分布电感可低于0.1μH。金属箔电阻常呈方块形或片形封装。由于采用了镍铬电阻合金材料并配合陶瓷衬底的温度补偿，温度系数非常小。但价格也最为高昂，通常在要求极高的场景（如标准仪器、航空航天）中选用。

4. 精密薄膜电阻与精密厚膜电阻

除上述三类外，按制造技术还可将精密电阻分为薄膜电阻和厚膜电阻。薄膜电阻的膜厚一般小于1μm，采用真空蒸发、磁控溅射等工艺制造；厚膜电阻膜厚通常大于10μm，采用丝网印刷工艺将特殊浆料烧制到基板上制成。精密薄膜电阻最高精度可达±0.01%，最佳温漂为±5ppm/°C，最高阻值支持到10MΩ。精密厚膜电阻的精度和温漂与薄膜电阻相近，但阻值覆盖范围更广。厚膜电阻频率响应较快，但噪声较大。

五、按封装形式分类

精密电阻按封装形式可分为插件精密电阻和贴片精密电阻。

插件精密电阻：包括金属膜、线绕和金属箔等类型，以引线式封装为主，适用于传统手工焊接或对功率有较高要求的场景。

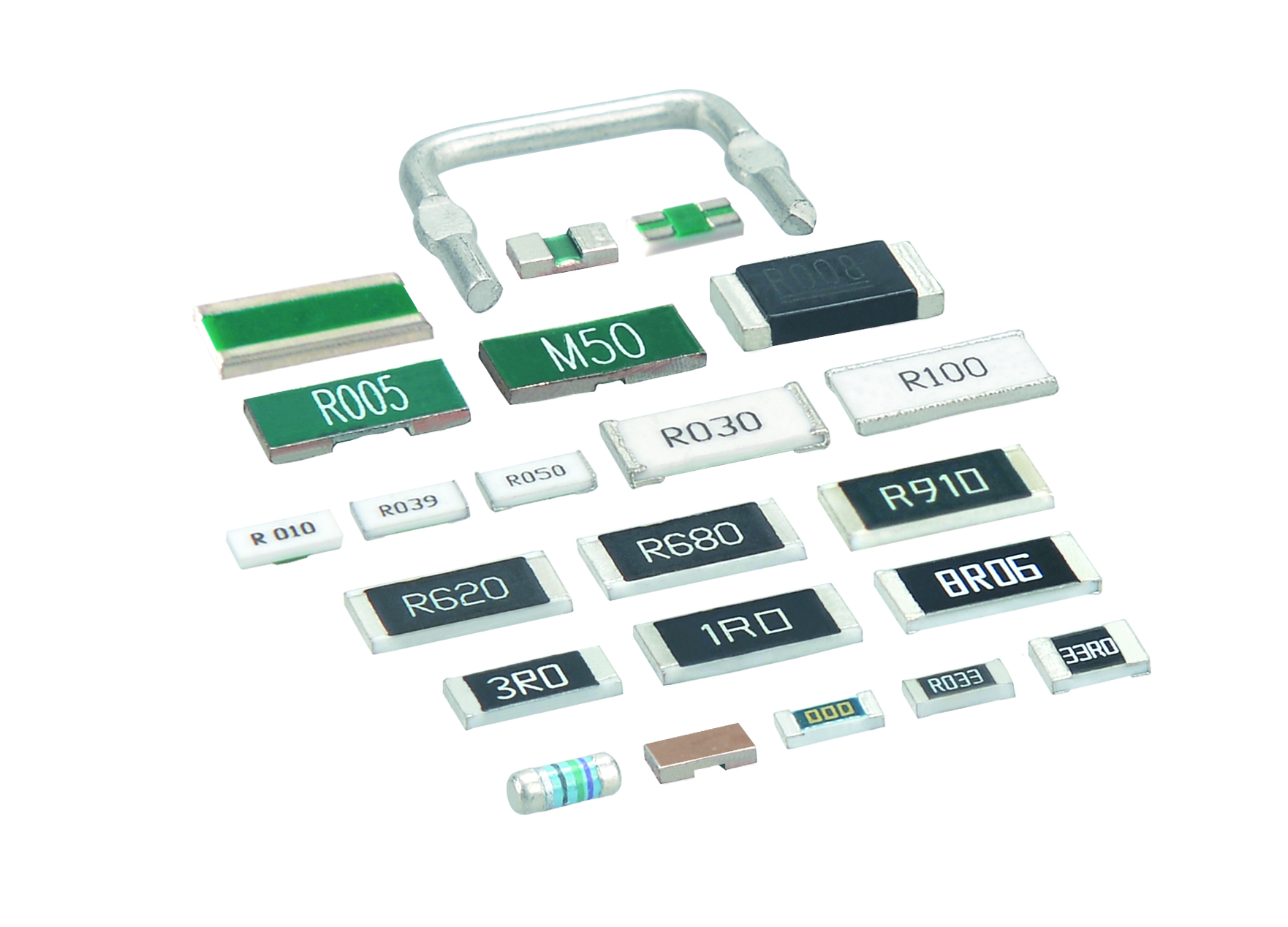

贴片精密电阻：多采用薄膜电阻技术，具有高精度、低温漂、小体积、适合自动化贴装等优势。贴片封装已成为现代电子产品的主流选择，0603、0805等封装尺寸应用最为广泛。

选型要点与采购建议

精密电阻的选型需综合权衡精度、温漂、阻值、功率、封装及成本等多重因素。在直流或频率很低的交流电路中，线绕电阻或金属膜电阻即可满足需求，无需选用价格高昂的金属箔电阻。对温度敏感的高精度场景（如精密分压、采样电路），则应优先考虑低TCR产品。
