Ellon ESR25F5WR003K04S 2512 0.003R(3m Ohm) 5W 1% 金属分流贴片电阻详解

Ellon ESR25F5WR003K04S 2512 0.003R(3m Ohm) 5W 1% 金属分流贴片电阻详解

在现代电力电子和精密测量系统中，电流的准确检测是实现高效、安全运行的核心环节。作为电流采样回路中的关键元件，分流电阻的性能直接决定了整个系统的精度、可靠性与能效。Ellon（亿能）推出的 ESR25F5WR003K04S 型号 2512 0.003R(3m Ohm) 5W 金属分流贴片电阻，正是为满足严苛的大电流、高精度检测需求而设计的一款卓越产品。它不仅具备超低阻值、高功率承载能力，更以Karma合金材质、出色的温度稳定性、强大的抗浪涌性能以及全面的环保合规性，成为工业控制、新能源、汽车电子等高端应用领域的理想选择。

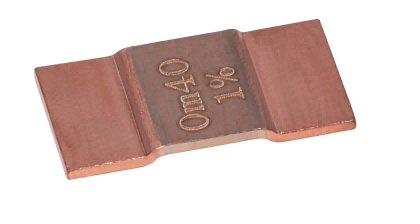

一、 产品概述与型号解析

ESR25F5WR003K04S 是Ellon品牌下的一款高性能金属分流贴片电阻。其型号编码清晰地揭示了其核心规格：

• ESR：代表表面贴装电阻系列。

• 25：表示封装尺寸为2512，即6.35mm × 3.15mm的标准贴片封装。

• F：代表阻值公差为±1%，确保了高精度测量。

• 5W：表示额定功率高达5瓦，具备强大的功率处理能力。

• R003：表示电阻值为0.003欧姆，即3毫欧（3mΩ）。

• K：表示电阻体采用Karma合金（卡玛合金）材质。

• 04S：通常指特定的包装和端子细节。

这款 2512 0.003R(3m Ohm) 5W 电阻专为需要极低采样压降和高功率耗散的应用而优化。

二、 核心电气参数与规格

三、 核心性能特点深度剖析

1. 卓越的Karma合金材质

   该电阻的核心在于采用了Karma合金（牌号6J22）作为电阻材料。这种精密电阻合金具有多项突出优势：

   • 高电阻率：其电阻率约为传统锰铜合金的2-3倍，这使得在相同阻值和功率下，可以使用更短、更稳定的电阻体结构，有利于降低寄生电感和提高频率响应。

   • 极低的温度系数 (TCR)：TCR低至±50 ppm/°C，意味着在宽广的温度范围内（-55°C至+175°C），阻值变化极小。这对于需要在环境温度波动下保持测量精度的应用至关重要，是实现“低温漂”性能的物理基础。

   • 低热电势：相对于铜的热电动势极低（通常≤2.5 μV/°C），在精密直流测量中能有效减少由温差引起的寄生电势误差。

   • 优异的长期稳定性与抗氧化性：Karma合金在高温下仍能保持稳定的化学性质和电阻特性，确保了产品在长期使用中的可靠性。

2. 高精度与低温漂特性

   ±1%的初始精度结合±50 ppm/°C的超低温度系数，共同构成了该电阻 “高精度、低温漂” 的核心竞争力。在从低温到高温的整个工作区间内，其阻值漂移被严格控制，为BMS（电池管理系统）、伺服驱动器、精密电源等应用提供了稳定可靠的电流反馈信号。

3. 强大的抗浪涌与过载能力

   凭借 2512 封装提供的较大散热面积和Karma合金良好的热传导性，这款 5W 功率的电阻能够承受短时的大电流冲击。其结构设计优化了热分布，使其在面对电机启动、电容充电等产生的瞬时浪涌电流时，表现出色，有效保护后续电路。

4. 全面的环保合规性

   产品严格遵循全球主流环保指令：

   • RoHS合规：完全不含铅(Pb)、汞(Hg)、镉(Cd)、六价铬(Cr(VI))等10种受限有害物质。

   • REACH合规：确保产品中不含有SVHC（高度关注物质）清单中超过0.1%浓度的化学品。

   • 无铅工艺兼容：端电极采用无铅镀层（如纯锡或锡基合金），可承受260°C以上的无铅回流焊温度，满足现代绿色电子制造的要求。

5. 低等效串联电阻 (ESR) 与低电感设计

   作为一款 0.003R(3m Ohm) 的超低阻值分流器，其本身的直流阻抗极低，在采样路径上产生的压降和功率损耗（P = I²R）微乎其微，有助于提升系统整体效率。同时，优化的内部结构和2512封装有助于将寄生电感降至很低水平，确保在高频开关电路（如DC-DC转换器、电机驱动PWM频率）中也能实现准确的电流测量，避免信号失真。

四、 典型应用领域

凭借 2512 0.003R(3m Ohm) 5W 的组合优势，ESR25F5WR003K04S广泛应用于以下高要求场景：

• 电池管理系统 (BMS)：用于电动汽车、储能系统、电动工具中，精确监测电池组的充放电电流，实现过流保护和电量计量。

• 电机驱动与变频器：在伺服电机、工业变频器中用于相电流采样，实现精确的矢量控制和过载保护。

• 开关电源与DC-DC转换器：作为电流模式控制中的采样电阻，实现逐周期限流和功率管理。

• 不间断电源 (UPS) 与太阳能逆变器：用于输出电流检测与保护。

• 工业自动化与测试设备：在需要大电流、高精度测量的仪器仪表中作为标准分流器。

五、 PCB设计选型建议

为了充分发挥这颗 2512 0.003R(3m Ohm) 5W 电阻的性能，在PCB设计时需注意：

• 散热设计：充分利用2512封装的焊盘，并设计大面积铜皮与之连接，作为有效的散热器。必要时可增加散热过孔，将热量传导至内层或背面铜层。

• 开尔文连接 (Kelvin Connection)：对于要求极高的精度应用，建议采用四线制开尔文连接方式，将电流路径和电压检测路径分离，以消除引线电阻和接触电阻带来的测量误差。

• 布局：应尽量靠近被检测的功率回路，以减小采样环路面积，降低噪声干扰。

总结

Ellon ESR25F5WR003K04S 作为一款 2512 0.003R(3m Ohm) 5W 1% 高精度金属分流贴片电阻，完美融合了超低阻值、高功率密度、卓越的温度稳定性和坚固的可靠性。其采用的Karma合金材质是实现低温漂和高精度的关键，而全面的RoHS、REACH、无铅环保合规则使其能够无障碍进入全球市场。无论是面对新能源汽车的澎湃电流，还是工业变频器的复杂谐波，亦或是精密电源的严苛要求，这款电阻都能提供稳定、准确、可靠的电流检测解决方案，是工程师在高性能电力电子设计中值得信赖的核心元件之一。
