时钟芯片的作用

在任何数字电子系统中，时钟信号都扮演着“心脏起搏器”的角色。没有稳定的时钟，CPU无法执行指令，ADC无法采样，数据无法在总线上可靠传输。而时钟芯片就是承担时钟产生、分配、整形与同步功能的核心器件。

很多人都会产生这种疑问：为什么需要时钟芯片呢？直接用一颗晶振给所有芯片提供时钟不行吗？答案是当然不行，晶振只能输出一个频点，通常只能驱动1-2个负载，而一个系统往往需要同时为CPU、内存、多个PCIe插槽、以太网PHY等提供不同频率的时钟（如CPU 100MHz、DDR 1600MHz、USB 24MHz）。而且晶振时钟信号长距离传输后，时钟边沿会变缓、抖动会增加，直接使用会导致时序或数据错误，芯片工作异常。所以这个时候就需要我们的时钟芯片来解决以上问题。

时钟芯片主要分为两类：时钟发生器与时钟缓冲器

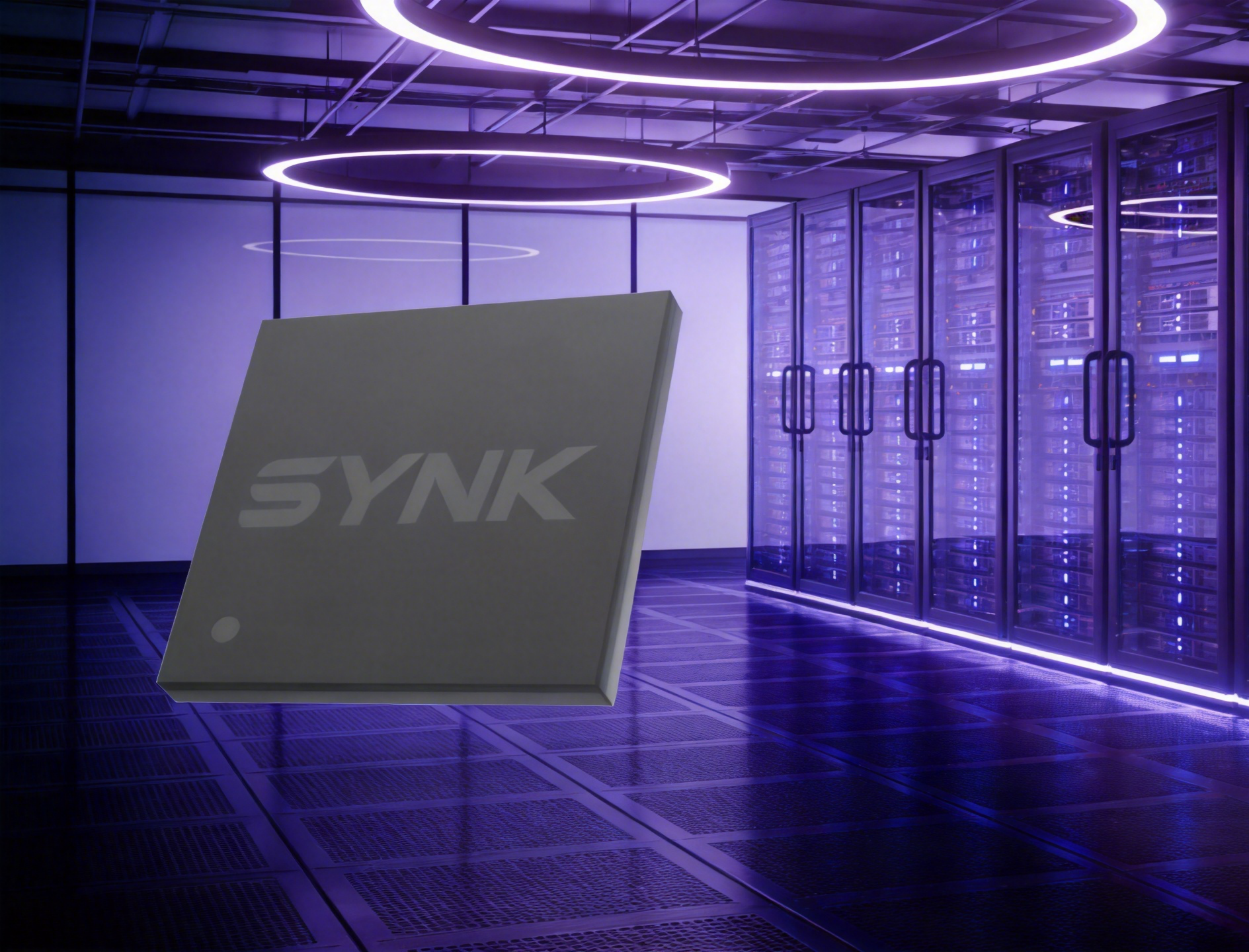

· 时钟发生器：核心作用是将参考源（如晶振）通过内部的锁相环，将一个低频时钟信号（8~50MHz）倍频到所需的高频（如100M,156.25M等）输出多路相同或不同频率的时钟，可以根据需求满足系统所需的单端和各种差分信号（LVDS,LVPECL,HCSL），同时还能降低抖动，晶振本身存在相位噪声，PLL的环路滤波器可以滤除带外噪声，输出更“干净”的时钟。典型型号：SYKB23F04,SYKG1042E/Q5

典型应用：CPU/GPU的参考时钟、DDR内存时钟、以太网PHY时钟、ADC/DAC采样时钟，PCIE时钟。

· 时钟缓冲器：是接收一路时钟输入，输出多路相同的时钟

原始时钟信号产生后，往往需要驱动多个负载或传输较远距离，时钟缓冲器可以将一路时钟复制成2、4、8甚至更多路不同输出电平的信号，供多个芯片使用，补偿长线传输或负载导致的信号衰减和波形畸变，恢复陡峭的边沿。

典型应用：将同一个100MHz时钟分配给多个ADC通道、服务器主板上将时钟分配给多个PCIe插槽。
