3920 0.005R(5m Ohm) 3W 1% ESR39F3WR005K02G 金属分流贴片电阻器全面解析

3920 0.005R(5m Ohm) 3W 1% ESR39F3WR005K02G 金属分流贴片电阻器全面解析

一、产品概述与型号解读

在现代电力电子与精密电流检测领域，3920 0.005R(5m Ohm) 3W 金属分流贴片电阻器凭借其出色的电气性能与可靠性，已成为工程师设计高性能电源管理系统时的首选元件。本文详细介绍的型号为 ESR39F3WR005K02G，这是一款采用3920大尺寸贴片封装、标称阻值0.005R（即5毫欧）、额定功率3W、精度等级1%的高精密金属分流电阻器。

从型号命名规则来看，"ESR"代表金属分流电阻器系列，"39"对应3920封装尺寸（长9.8mm×宽5.0mm），"F"表示精度为1%，"3W"明确标示其额定功率为3瓦特，"R005"代表0.005R（5mΩ）的阻值代码，"K"指示温度系数等级，"02G"则为包装与环保规格代码。该型号完整涵盖了3920 0.005R(5m Ohm) 3W的核心技术参数，为电流采样与功率检测应用提供了标准化的高性能解决方案。

二、3920封装尺寸与结构优势

3920 0.005R(5m Ohm) 3W 电阻器采用业界标准的3920贴片封装，其物理尺寸约为9.8mm×5.0mm×1.8mm，相较于常见的2512或2010封装，3920封装提供了更大的散热表面积与更宽的电极间距。这一结构特点使得3920 0.005R(5m Ohm) 3W能够在紧凑的PCB布局中实现高达3W的持续功率耗散，同时保持较低的热阻系数。

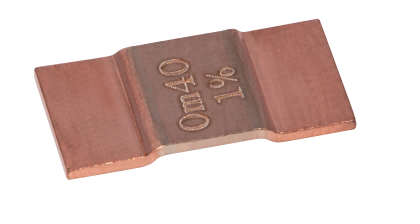

在内部结构上，ESR39F3WR005K02G采用金属合金电阻体与铜基电极的直接焊接结构，消除了传统厚膜电阻的导电层界面，显著降低了接触电阻与热电动势。3920封装的大尺寸设计还允许采用更粗的金属连接引线，进一步提升了产品的抗浪涌电流能力与长期工作可靠性。

三、核心材质：Karma合金的性能突破

ESR39F3WR005K02G的核心竞争力源于其采用的Karma（卡玛）精密电阻合金材质。Karma合金是以镍、铬、铝、铁为主要成分的镍铬基精密电阻合金，国际通用牌号为6J22，在高端精密电阻元件领域享有盛誉

。相较于传统的锰铜合金，Karma合金的电阻率高出约三倍，同时电阻温度系数（TCR）可控制在极低的水平，通常在±20ppm/℃至±75ppm/℃范围内 。

这一材料特性赋予了3920 0.005R(5m Ohm) 3W电阻器卓越的低温漂性能。在宽温度工作环境下，阻值变化极小，确保了电流采样信号的高保真度。此外，Karma合金对铜的热电势极低（≤2.5μV/℃），有效抑制了因温度梯度引入的测量误差，对于毫欧级精密分流应用至关重要

。合金中的铝和铬元素在表面形成致密氧化层，赋予材料优异的抗氧化与耐腐蚀性能，确保在恶劣工况下的长期稳定性。

四、高精度与低温漂特性

3920 0.005R(5m Ohm) 3W 的精度等级为±1%，意味着出厂阻值严格控制在标称值5mΩ的±1%范围内。在高精度电流采样电路中，电阻值的偏差直接转化为电压采样信号的误差，进而影响电流闭环控制的精确度与过流保护的触发阈值。±1%的精度等级确保了多颗电阻并联使用时电流分配的均衡性，也保证了电流检测电路的一致性。

温度系数方面，该产品的典型TCR值为±50ppm/℃（具体以规格书为准），即环境温度每变化1℃，电阻值的相对变化量不超过百万分之五十。结合Karma合金本身低TCR特性，3920 0.005R(5m Ohm) 3W在-55℃至+175℃的宽温范围内均能保持电气参数的稳定，避免了温度漂移带来的采样误差累积，特别适合新能源汽车BMS、工业电源等温度变化剧烈的应用场景

。

五、3W功率等级与散热设计

额定功率3W是3920 0.005R(5m Ohm) 3W的另一核心指标。在3920封装尺寸下实现3W持续功率耗散，对电阻的散热设计、合金材料的热稳定性与焊盘结构都提出了极高的技术要求。高功率密度使得该产品能够在紧凑的PCB布局中承担大电流分流任务，无需额外占用大面积散热区域。

根据焦耳定律，当电流通过5mΩ电阻时，3W功率对应的最大持续电流约为24.5A（I=√(P/R)）。这意味着3920 0.005R(5m Ohm) 3W可轻松应对20A级别的大电流检测需求。金属合金材质本身具备优良的热传导性，配合3920封装的大面积散热焊盘，能够将工作温升控制在合理范围内。在标准PCB铜厚（2oz）与适当散热过孔设计下，该产品的实际功率承受能力还可进一步提升。

六、抗浪涌能力与可靠性设计

作为电流检测元件，3920 0.005R(5m Ohm) 3W必须具备承受瞬时大电流冲击的能力。金属合金分流结构本身具有优异的抗浪涌特性，能够有效抵御电路启动、短路或负载突变产生的电流尖峰。相关技术资料显示，同类金属分流电阻的浪涌能量承受能力可达数十焦耳级别，远高于厚膜电阻

。

ESR39F3WR005K02G采用全金属结构，无有机材料界面，避免了高温或电弧条件下的碳化风险。其低电感设计（典型值<2nH）最小化了对高速开关电路中电流信号相位与幅度的影响，确保采样信号的保真度。此外，3920封装的 robust 机械结构能够承受较高的机械应力与热循环冲击，适用于振动频繁的工业环境与车载应用。

七、环保合规与品质认证

ESR39F3WR005K02G严格遵循国际环保法规，全面符合RoHS指令（限制有害物质使用）、REACH法规（化学品注册、评估、授权和限制）以及无铅焊接工艺要求。产品采用环保型无铅焊料与符合卤素-free标准的封装材料，满足欧盟及全球主要市场的环保准入标准。

在生产制造环节，该产品通过AEC-Q200车规级可靠性测试标准的相关项目验证，包括高温存储、温度循环、湿热老化、机械冲击等严苛测试，确保在工业级与汽车级应用中的长期可靠性。每一颗3920 0.005R(5m Ohm) 3W电阻器在出厂前均经过100%阻值精度测试与温度系数抽检，保证批次间的高度一致性。

八、典型应用场景

凭借3920 0.005R(5m Ohm) 3W的高精度、高功率与低温漂特性，ESR39F3WR005K02G广泛应用于以下领域：

1. 新能源汽车BMS：用于电池组充放电电流的精密检测，Karma合金的低TCR确保在电池工作温度范围内的高精度采样；

2. 光伏逆变器与储能系统：在DC/AC变换过程中进行直流母线电流监测，3W功率等级满足千瓦级系统的检测需求；

3. 工业伺服驱动器：作为电机相电流采样电阻，抗浪涌能力保护驱动电路免受启动电流冲击；

4. 大功率LED驱动电源：用于恒流控制回路的电流反馈，低热电势特性提升控制精度；

5. 通信电源与服务器电源：在48V/12V总线架构中进行负载电流分配监测与过流保护。

九、选型建议与使用注意事项

在选用3920 0.005R(5m Ohm) 3W时，工程师需注意以下设计要点：首先，PCB焊盘设计应遵循制造商推荐尺寸，确保足够的散热铜箔面积；其次，建议采用四线制（Kelvin）连接方式，将电流路径与电压采样路径分离，消除引线电阻对测量精度的影响；再次，在高频开关应用中，应注意PCB布局的电流环路面积最小化，降低寄生电感。

对于需要更高功率或更低阻值的应用，该系列还提供5W、7W乃至12W的更高功率等级，以及0.25mΩ至5mΩ的宽阻值范围，形成完整的电流检测解决方案。无论您是设计新一代电动汽车电控系统，还是优化工业电源的电流采样精度，3920 0.005R(5m Ohm) 3W金属分流贴片电阻器都能提供卓越的性能保障与长期可靠性。
