3920 0.003R(3m Ohm) 5W 1% ESR39F5WR003K02G 金属分流贴片电阻产品介绍

3920 0.003R(3m Ohm) 5W 1% ESR39F5WR003K02G 金属分流贴片电阻产品介绍

在精密电流检测与高功率电子应用领域，3920 0.003R(3m Ohm) 5W 1% ESR39F5WR003K02G 金属分流贴片电阻凭借其卓越的性能参数和可靠的品质表现，成为工程师进行大电流采样与功率监控时的优选方案。本文将从产品规格、材料特性、技术优势、应用场景以及环保合规性等多个维度，对该型号电阻进行全面而深入的解析。

一、核心规格参数详解

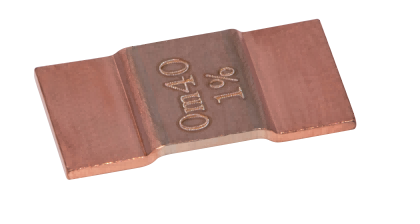

ESR39F5WR003K02G是一款采用3920标准封装的金属合金分流贴片电阻。其标称阻值为0.003欧姆，即3毫欧（3mΩ），这一超低阻值设计使其在电流检测过程中产生的压降极小，从而有效降低功率损耗，提升系统整体效率。该电阻的额定功率达到5瓦特，能够在持续大电流工作条件下保持稳定的电气性能。精度等级为±1%，确保电流采样数据的高准确度，满足精密测量与控制的严格要求。产品型号编码遵循ESR系列命名规则，其中"39"代表3920封装尺寸，"F"表示±1%的容差精度，"5W"对应5瓦额定功率，"R003"标识0.003Ω阻值，"K"代表采用Karma合金材料，"02G"为包装规格代码。

二、Karma合金材料的独特优势

本型号电阻采用Karma合金作为核心电阻材料，这是该产品技术领先性的关键所在。Karma合金是一种以镍、铬、铝、铁为主要成分的高性能精密电阻合金，其电阻率约为锰铜合金的2至3倍，同时具备极低的电阻温度系数（TCR）。根据材料特性数据，Karma合金在20℃条件下的体积电阻率约为1.33μΩ·m，温度系数可控制在±20ppm/℃以内，热电动势对铜不超过2.5μV/℃。这些优异的物理特性使得该电阻在宽温度范围内保持出色的阻值稳定性，工作温度范围覆盖-55℃至+175℃，甚至可扩展至300℃的极限环境。

Karma合金还表现出卓越的长期稳定性和抗氧化能力。在持续通电和温度循环条件下，其阻值漂移极小，这对于需要长期可靠运行的工业设备和汽车电子系统尤为重要。此外，该合金材料具有良好的机械强度和延展性，抗拉强度可达780N/mm²以上，延伸率超过7%，确保电阻在机械应力和热冲击下保持结构完整性。

三、产品技术特点与性能优势

3920 0.003R(3m Ohm) 5W金属分流贴片电阻集成了多项先进技术特性。首先，其低温漂特性源于Karma合金的低TCR值，通常可达±25ppm/℃至±50ppm/℃水平

，这意味着在环境温度变化或自身发热导致的温升情况下，阻值变化微乎其微，从而保证电流检测精度的一致性。其次，高精度特性通过精密的合金配比控制和先进的制造工艺实现，±1%的容差等级使其适用于对测量准确度要求严苛的场合。

抗浪涌能力强是该产品的另一显著优势。金属合金结构相比传统厚膜电阻具有更高的能量吸收能力和更优的热容量，能够在瞬时过电流或脉冲功率冲击下保持性能稳定，不易发生开路或阻值突变失效。3920封装尺寸（长约10mm，宽约5.1mm）提供了充足的散热面积和机械强度，配合优化的内部结构设计，使5W功率等级得以充分发挥

。

低电感设计也是该分流电阻的重要特点。金属条带式结构大幅降低了寄生电感，使其在高频开关电源和快速变化的电流检测应用中表现优异，避免了因电感效应导致的测量波形畸变和电压尖峰问题。

四、环保合规性与品质保障

ESR39F5WR003K02G金属分流贴片电阻严格遵循全球环保法规要求，完全符合RoHS指令和REACH法规标准，实现无铅化生产

。产品不含铅、汞、镉、六价铬等有害物质，满足欧盟及国际市场的环保准入条件。这一环保特性使其能够广泛应用于出口型电子产品和绿色能源设备中，助力客户实现可持续发展目标。

在品质管控方面，该产品经过严格的电气测试和可靠性验证，包括高温老化、温度循环、湿热试验、机械振动等多项可靠性测试，确保在各类严苛应用环境下均能稳定工作。

五、典型应用场景

3920 0.003R(3m Ohm) 5W金属分流贴片电阻的应用领域十分广泛。在电源管理系统中，它常用于开关电源、DC-DC转换器的输出电流检测与过流保护，实现精准的电流监控和反馈控制。在电池管理系统（BMS）中，该电阻用于动力电池组的充放电电流测量，为SOC估算和均衡控制提供准确数据

。

电机驱动与变频器领域是该产品的另一重要应用方向。在工业电机控制、伺服驱动器和变频调速装置中，该型号电阻承担着相电流检测任务，支持矢量控制和转矩控制算法的精确执行

。此外，该产品还适用于光伏逆变器、储能系统、电动汽车充电桩、智能电表以及各类大功率LED驱动等新能源和智能电网应用场景。

六、封装与焊接工艺

3920封装属于较大尺寸的贴片元件，其标准尺寸约为10.0mm×5.1mm×1.0mm（长×宽×高），焊盘设计需遵循制造商推荐的PCB布局规范以确保最佳散热和焊接可靠性

。该产品支持标准回流焊接工艺，建议预热温度150℃至180℃，峰值温度不超过250℃，回流时间控制在40秒以内，升温速率不超过3℃/秒 。合理的焊接参数有助于避免热应力损伤，保证产品长期可靠性。

七、选型建议与使用注意事项

在选择3920 0.003R(3m Ohm) 5W金属分流贴片电阻时，工程师应综合考虑实际工作电流、散热条件、精度要求和空间限制等因素。虽然5W额定功率提供了充足的裕量，但在高电流持续工作条件下，建议通过PCB铜箔散热或附加散热器来降低元件温升，进一步延长使用寿命。此外，由于阻值极低（3mΩ），PCB走线电阻和焊接电阻可能对测量精度产生影响，因此在高精度应用中需采用四线制开尔文连接方式，将检测点直接引至电阻合金体两端，消除接触电阻和引线电阻的干扰。

综上所述，3920 0.003R(3m Ohm) 5W 1% ESR39F5WR003K02G金属分流贴片电阻以其Karma合金材料带来的低温漂、高精度、抗浪涌等优异特性，配合完善的环保合规认证，成为现代电子系统中电流检测与功率管理的理想选择。无论是工业控制、新能源设备还是汽车电子领域，该产品都能提供稳定可靠的性能保障，助力工程师实现更高效、更精准的电路设计目标。
