3920 0.0005R(0.5m Ohm) 9W 1% ESR39D9W0M50M02G 金属分流贴片电阻全面介绍

一、产品概述

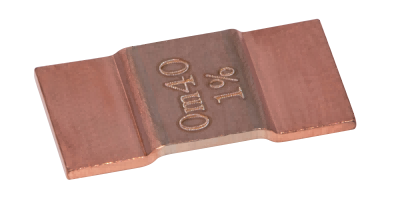

3920 0.0005R(0.5m Ohm) 9W 1% ESR39D9W0M50M02G 是一款高性能金属分流贴片电阻，专为高精度电流检测与采样应用而设计。该产品采用先进的锰铜（MnCu）合金材质，具备极低的电阻温度系数（TCR）、优异的功率承载能力以及出色的抗浪涌特性。作为当前电子元器件市场中备受关注的分流器电阻型号，3920 0.0005R(0.5m Ohm) 9W 系列产品广泛应用于电池管理系统、电机驱动控制、电源模块以及工业自动化设备等领域，为工程师提供了可靠的电流采样解决方案。

该型号电阻的封装尺寸为3920（即长9.8mm×宽5.0mm），属于大尺寸贴片封装，能够有效提升散热效率并降低热阻。其额定功率高达9W，在同类3920封装产品中处于领先水平，能够满足大电流工况下的持续稳定运行需求。阻值为0.0005Ω（即0.5mΩ），精度等级为±1%，温度系数控制在±100ppm/℃以内，确保在宽温度范围内保持极高的阻值稳定性。

二、核心参数详解

2.1 电气参数

3920 0.0005R(0.5m Ohm) 9W 分流器电阻的核心电气参数如下：封装尺寸3920（9.8mm×5.0mm），额定功率9W，标称阻值0.0005Ω（0.5mΩ），阻值精度±1%，温度系数±100ppm/℃，工作温度范围通常为-55℃至+170℃。该型号采用MnCu锰铜合金作为电阻体材料，端电极采用铜基镀镍锡结构，确保良好的焊接性能与长期可靠性。

在电流检测应用中，3920 0.0005R(0.5m Ohm) 9W 电阻的极低阻值设计可将功率损耗降至最低。根据欧姆定律计算，当通过100A电流时，该电阻两端的电压降为50mV，功耗仅为5W，远低于其9W的额定功率，留有充足的安全裕量。这种设计优势使其特别适合新能源汽车电池管理系统（BMS）、光伏逆变器、大功率DC-DC转换器等对效率要求严苛的应用场景。

2.2 材质与工艺

该型号电阻采用MnCu（锰铜）合金作为核心电阻材料。锰铜合金以其极低的电阻温度系数和优异的长期稳定性而著称，是制造高精度分流器电阻的理想选择。MnCu合金的TCR可低至±10ppm/℃至±50ppm/℃（取决于具体合金配比），远优于普通厚膜或薄膜电阻材料。此外，锰铜合金还具备低热电势（Thermo-EMF）特性，可减少因温度梯度引起的测量误差，进一步提升电流采样精度。

在制造工艺方面，3920 0.0005R(0.5m Ohm) 9W 金属分流贴片电阻采用先进的电子束焊接技术将电阻合金与端电极进行可靠连接。这种工艺相比传统焊接方式具有更高的连接强度和更低的接触电阻，能够有效提升产品的抗浪涌能力和机械可靠性。电阻体表面覆盖阻燃环氧树脂保护层（符合UL-94-V0标准），提供优异的防潮、防腐蚀和机械防护性能。

三、产品特性与优势

3.1 低温漂高精度特性

3920 0.0005R(0.5m Ohm) 9W 分流器电阻最突出的优势之一是其极低的温度系数。±100ppm/℃的TCR意味着在100℃的温度变化范围内，阻值变化不超过1%。对于0.5mΩ的标称阻值而言，温度变化100℃时阻值漂移仅为0.05μΩ，对应的电流检测误差可控制在极低水平。这种低温漂特性对于需要高精度电流测量的应用场景至关重要，如电池充放电管理、电机矢量控制、精密电源反馈环路等。

±1%的阻值精度确保了批次间的一致性和互换性，便于工程师进行电路设计和参数校准。在实际应用中，3920 0.0005R(0.5m Ohm) 9W 电阻的高精度特性可显著降低系统整体的测量误差，提升控制算法的执行精度，从而优化终端产品的性能表现。

3.2 抗浪涌能力强

金属分流贴片电阻相比传统厚膜电阻具有显著更强的抗浪涌电流能力。3920 0.0005R(0.5m Ohm) 9W 型号采用实心金属合金电阻体，无薄膜层或陶瓷基板界面，能够承受瞬时大电流冲击而不发生阻值漂移或物理损坏。在电机启动、电容充电、负载切换等产生浪涌电流的工况下，该电阻能够保持稳定的电气性能，有效避免因浪涌导致的采样失真或器件失效。

根据相关测试标准，此类金属合金分流器电阻通常可承受数十倍额定电流的短时浪涌冲击，浪涌能力远超同等功率等级的普通贴片电阻。这一特性使其在工业变频器、伺服驱动器、电动汽车动力系统等存在频繁电流波动的应用中表现出色。

3.3 环保合规与可靠性

该产品完全符合RoHS指令和REACH法规要求，采用无铅环保工艺制造，满足全球主要市场的环保准入标准。产品不含卤素（Halogen Free），在环保性能方面达到行业领先水平。3920 0.0005R(0.5m Ohm) 9W 分流器电阻通常符合AEC-Q200汽车级可靠性标准（具体以厂商认证为准），具备优异的耐高温、耐湿热、耐机械振动和耐盐雾腐蚀性能，适用于汽车电子等严苛应用环境。

四、典型应用领域

4.1 电池管理系统（BMS）

在新能源汽车、储能系统和消费电子电池的BMS中，3920 0.0005R(0.5m Ohm) 9W 分流器电阻是实现高精度电流采样的关键元件。通过检测流过电阻的电流产生的微弱电压降（通常为几十毫伏），BMS控制器可实时计算电池的充放电电流，进而实现荷电状态（SOC）估算、健康状态（SOH）监测以及过流保护功能。该型号电阻的低阻值设计可最大限度降低采样过程中的能量损耗，提升电池系统的整体能效。

4.2 电机驱动与伺服控制

在工业伺服驱动器、变频器和电动汽车电机控制器中，精确的相电流检测是实现磁场定向控制（FOC）的基础。3920 0.0005R(0.5m Ohm) 9W 金属分流贴片电阻凭借其高精度、低温漂和强抗浪涌能力，成为电机电流采样的优选方案。其9W功率等级可适应大功率电机驱动系统的高电流工况，而3920封装尺寸便于在紧凑的PCB布局中实现良好的散热设计。

4.3 电源管理与工业自动化

在开关电源、DC-DC转换器、UPS不间断电源以及各类工业自动化设备中，该型号电阻广泛用于输入/输出电流监测、过流保护触发以及功率计量等场景。其稳定的长期可靠性确保了电源系统在全生命周期内的性能一致性，降低了维护成本和故障风险。

五、选型与使用建议

在选择3920 0.0005R(0.5m Ohm) 9W 分流器电阻时，工程师需综合考虑实际应用中的最大工作电流、允许功耗、散热条件以及精度要求。建议将实际工作功耗控制在额定功率的60%以下，以预留足够的安全裕量并延长器件寿命。PCB布局时应确保电阻下方有足够的铜箔面积用于散热，必要时可添加散热过孔或采用多层板设计优化热管理。

对于需要更高精度或更低TCR的应用，可关注同系列中采用特殊合金（如KARMA或NiCrAl）的型号；而对于成本敏感型应用，MnCu材质的3920 0.0005R(0.5m Ohm) 9W 电阻则在性能与成本之间提供了优秀的平衡。
