CRH2512J1M00E04Z是天二科技（Ever Ohms）推出的一款高功率厚膜贴片电阻，采用2512标准封装，阻值为1MΩ，额定功率达到2W，精度为±5%。这款电阻在工业控制、电源管理、汽车电子等领域有着广泛的应用。其稳定的性能和可靠的结构设计，使其成为工程师在中高功率电路设计中的优选元件之一。

从结构上看，CRH2512J1M00E04Z采用了典型的厚膜电阻多层构造。最底层是氧化铝陶瓷基板，这种材料具有优异的绝缘性、高导热率和良好的机械强度，能够有效散发电阻工作时产生的热量，确保元件在高温环境下的稳定性。基板的尺寸为6.4mm×3.2mm，属于2512封装的标准规格，兼顾了空间布局和散热需求。

在陶瓷基板之上，通过丝网印刷工艺涂覆了一层特殊的电阻浆料。这种浆料主要成分为氧化钌（RuO₂）或类似的金属氧化物体系，经过高温烧结后形成厚度约100微米的厚膜电阻层。这一层决定了电阻的核心阻值，其均匀性和稳定性直接影响到CRH2512J1M00E04Z的电气性能。厚膜工艺相比薄膜工艺，具有更高的功率承载能力和更好的抗浪涌特性，这也是该型号能够实现2W高功率的重要原因。

为了保护电阻层免受环境湿气、氧化和机械损伤，CRH2512J1M00E04Z表面覆盖了一层玻璃釉保护层。这层保护材料不仅能够防潮防腐蚀，还能提供一定的机械强度，确保电阻在贴装和使用过程中不易损坏。部分型号还会在保护层上进行激光刻槽，以微调阻值精度。

电极部分是CRH2512J1M00E04Z结构中的关键环节。它采用三层复合结构设计：最内层为银钯合金，确保与电阻体之间形成良好的欧姆接触，降低接触电阻；中间层为镍阻挡层，主要作用是防止焊接时焊料向内部扩散，避免形成脆性金属间化合物；最外层为纯锡镀层，提供优良的可焊性和耐腐蚀性。这种三层电极结构在保证电气连接可靠的同时，也延长了电阻的使用寿命。

从技术参数来看，CRH2512J1M00E04Z的温度系数为±100ppm/℃，这意味着在-55℃至+155℃的宽温度范围内，其阻值变化能够控制在较小范围内，适合工作环境温度变化较大的应用场景。最大工作电压为200V，能够满足大多数中低压电路的设计要求。此外，该电阻符合RoHS环保标准，采用编带包装，适合自动化贴片生产。

在实际应用中，CRH2512J1M00E04Z常被用于电源电路的分压、限流、采样等环节。其1MΩ的高阻值特性，使其在高压检测、信号隔离、偏置电路等场合表现出色。2W的功率容量使其能够承受较大的瞬时功耗，在开关电源、电机驱动、逆变器等设备中发挥着重要作用。

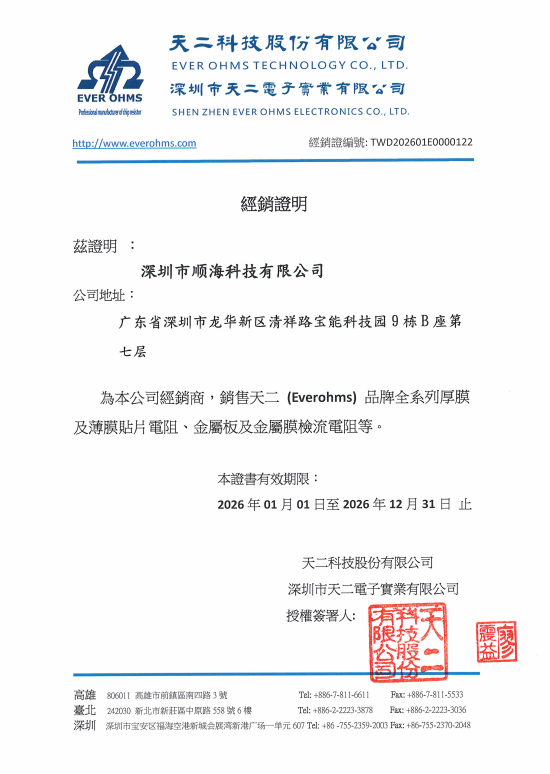

对于需要采购CRH2512J1M00E04Z的工程师和采购人员，可以选择专业的电子元器件代理商。深圳市顺海科技有限公司作为一家专业的元器件供应商，提供天二全系列产品的现货和技术支持服务。华年商城则是一家知名的电子元器件在线交易平台，品类齐全，价格透明，采购流程便捷。这两家代理商都能为客户提供正品保障和专业的选型建议，是获取CRH2512J1M00E04Z的可靠渠道。

总的来说，CRH2512J1M00E04Z凭借其合理的结构设计、稳定的厚膜工艺和优良的电气性能，在众多电子设备中扮演着重要角色。了解其内部结构有助于工程师更好地进行电路设计和故障分析，从而提升整个电子系统的可靠性。
