MOLEX莫仕连接器开发：协同工程为可穿戴设备取得飞跃进步

移动设备与可穿戴设备争相轻薄化，正在重新定义连接器设计的界限。

每个新的产品系列都要求更快的数据传输、更高的供电能力以及更强的耐用性，要实现这些改进，有时需要在组件设计上实现飞跃进步以突破现有的局限。

为了满足日益紧迫的产品上市时间并且实现全新性能水平，连接器制造商MOLEX正在转向针对特定设备需求的协同工程解决方案。通过与组件制造商紧密合作，原始设备制造商(OEM)可从项目初期就协调性能、可制造性和可扩展性要求，从而加速开发进程并降低风险。

微型化挑战

缩减连接器尺寸是设备微型化的关键所在，但组件重新设计会在整体产品引发诸多问题。典型案例是：随着设备架构变得日益紧凑，对连接器性能的要求也变得更加复杂。工程师必须解决机械可靠性、电气性能和环境耐用性问题。在更小体积下克服这些系统挑战变得愈发严峻，需要跨领域的更紧密协作。

连接器必须在更小的接口内容纳更多的信号和电源触点，来支持更高的输入/输出（I/O）密度。超细间距设计（通常低于0.20mm）要求在公差控制方面达到极致精度。环境暴露则进一步增加了复杂性。连接器必须承受潮湿、振动、弯折和热循环，尤其是可穿戴设备应用。与此同时，PCB空间的缩减，对布局灵活性和布线策略构成压力。

若缺乏严谨的连接器开发方法(包括材料选择、公差管理及为制造而设计(DfM))，微型化进程将迅速引发性能风险并引致生产延误。

机械与信号完整性

微型化连接器的机械性能与电气性能需要同步设计。两者其中之一的性能失效，都可能危及整个系统。随着间距缩小、密度增大，维持物理完整性与无干扰信号路径变得愈发困难。

这些小尺寸的连接器设计需实现亚微米级公差控制，以避免影响配合度或功能的偏差。仔细选择材料与镀层可提升接触耐久性，保障长期电气可靠性。机械设计应能承受高插拔次数并提供稳定的保持力。同时，阻抗稳定性确保在日益紧凑的接口间实现无干扰的高速信号传输。

这些要素必须协同优化，方能确保在紧凑型移动设备和可穿戴设备中实现长期稳定的性能。

面向制造与测试的设计

在精密连接器的开发过程中，预测性能计算需通过实际测试结果进行验证。此外，每项设计都必须从可制造性角度进行评估，以确保按计划实现量产。预判原型测试周期并尽早与生产限制条件对接，有助于减少延误、减少修改次数并提升首件合格率。

成功的项目往往始于优化连接器占位面积，这能简化PCB布局并精简装配运作。初步设计还应考虑自动化需求，配备支持大规模机器人贴装、焊接和检测功能。快速原型制作在性能测试和DfM中均发挥关键作用，通过真实生产环境的直接反馈，每轮迭代都能优化布局。

这种设计、测试与工厂验证的闭环循环既可以缩短开发周期又降低了风险。通过从初期就考虑制造和测试要求，原始设备制造商(OEM)能够避免后期出现突发状况，从而加速复杂设备的上市进程。

面向未来的设计

消费类设备产品线的下一代版本通常会增加功能并融入技术升级。若缺乏前期规划，这些变更可能导致成本昂贵的重新设计和产品发布延迟。前瞻性连接器开发策略能帮助原始设备制造商(OEM)在满足不断变化之需求的同时保持设计连续性。

产品概念阶段的协同工程能够实现可扩展的连接器架构，支持不同的引脚数量或堆叠高度，同时保持PCB占位面积不变。当产品线扩展至新增传感功能、无线充电能力或更高数据吞吐量时，这种灵活性尤为关键。

模块化连接器平台更具优势，允许设计团队调整外形尺寸或功能配置而无需重启设计流程。通过这种方法，原始设备制造商(OEM)能够加速推进新一代机型开发，不仅可保持设计灵活性，同时更有效地掌控成本和进度。

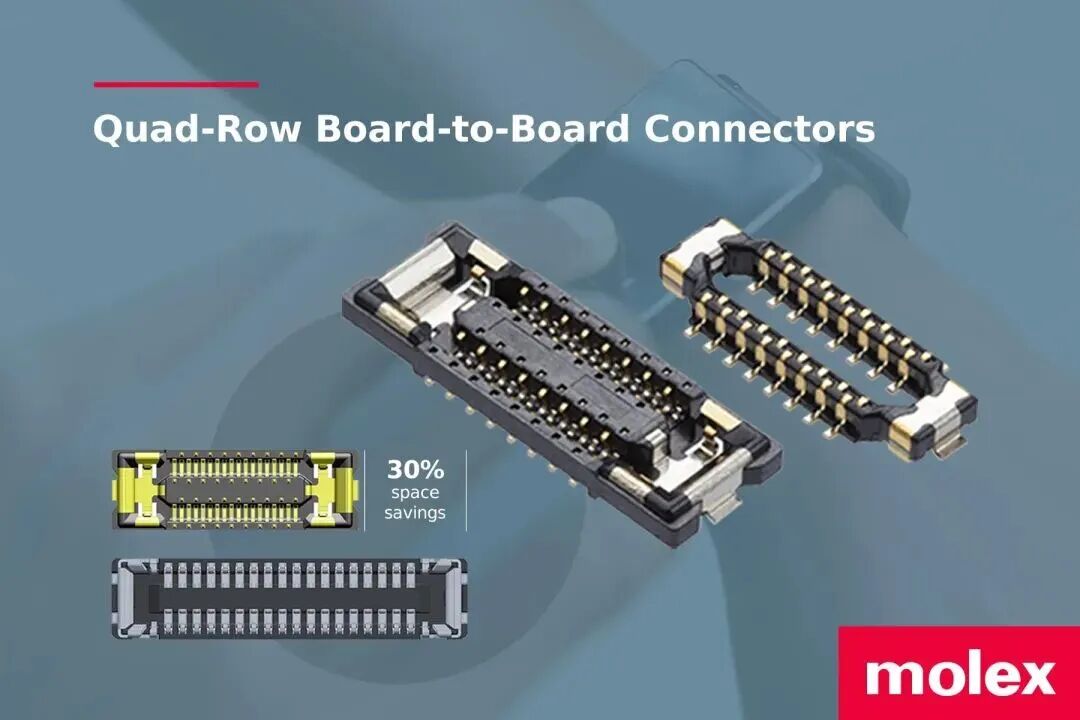

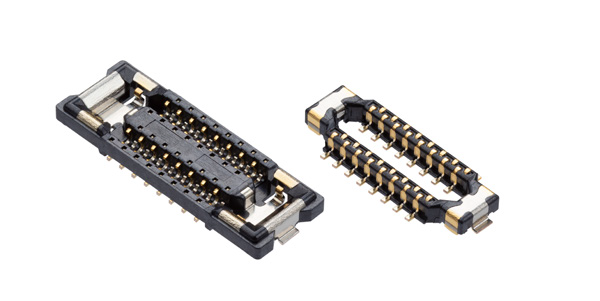

Quad-Row连接器研发：微型连接器设计的突破

2025年11月，Molex 莫仕内置屏蔽功能的 Quad-Row Shield 板对板连接器上市，样品提供以支持定制询价，商业供应将于 2026 年第 2 季度跟进。该产品率先采用节省空间的 Quad-Row 信号针脚布局并带有抗电磁干扰金属屏蔽层，以 0.175mm 微间距布局实现更小体积内的双倍连接容量，相比传统设计缩减外壳尺寸逾 30%，同时兼顾系统韧性所需的结构强度与理想的电气完整性、机械耐久性。

Quad-Row连接器标志着微型连接器研发领域的重大飞跃，在更小的体积内实现双倍连接容量，同时保持理想的电气完整性和机械耐久性。

Quad-Row架构可在更小占位面积内容纳更多的触点，相比传统设计缩减外壳尺寸逾30%。该连接器实现了0.175mm微间距布局，同时保持系统韧性所需的结构强度与信号完整性。这些性能通过严苛的实验室测试、快速原型迭代及客户实践研讨会得到验证。

Quad-Row连接器不仅是紧凑型连接器设计的全新成就，更彰显了协同工程的价值。初始构想源自可穿戴设备与移动设备制造商，这些厂商需要突破现有技术局限的定制化解决方案。

Molex莫仕协同工程方法

Molex莫仕与多家感兴趣之原始设备制造商(OEM)的协作接洽，是针对当前器件微型化极限及多行业领域未满足之技术需求的探讨。这些制造商呼吁开发能实现更高接触密度、抗冲击防潮且大幅缩小连接器体积的解决方案。通过早期介入并贯穿整个设计周期开展协作，Molex莫仕工程师通过突破性解决方案来满足这些需求。

迎接挑战意味着重新定义精密标准，公差要求缩减至原先的一半，设计精度需达到单微米级别。Molex莫仕工程师运用先进材料与创新特性，在缩减占位面积的同时确保良好的机械强度与电气性能。

早期原型在组装过程中暴露了意外的问题，通过在生产线现场直接观察故障现象，工作团队能够快速锁定根本原因并实时优化设计。这种敏捷的现场验证流程加速了可靠量产解决方案的诞生。

模块化连接器架构在保持初始PCB占位面积的同时，实现了灵活的高度选项，使OEM厂商 能够在无需更改布局的情况下自由迭代。这种高适应性正是Molex莫仕闻名的协同工程模式的成果。

Molex莫仕与客户团队在开发全程保持协同工作，融合电气、机械及制造专业知识以降低风险并加速产品上市。Quad-Row等项目彰显了协作设计如何破解当前难题，并为未来创新奠定基础。面对日益小型化、高性能化、高能效化的解决方案浪潮，这些基础理念为Quad-Row设计提供了坚实支撑。

微型化领域的重大突破

尽管众多设计技术不断演进发展，为移动设备和可穿戴产品释放更多空间，但渐进式改进终将触及极限。当关键硬件实现颠覆性重构时，微型化进程便迎来突破性进展。

选择合适的开发合作伙伴，设计挑战即刻转化为创新机遇。Molex莫仕凭借专业工具、深厚技术积淀与协作理念，将概念转化为可扩展的生产就绪解决方案。

深入探索Quad-Row连接器研发历程，由工程师亲述如何实现微型化技术突破。
