 0805 0.075R采样电阻全解析：从基础到精准选型

在电子工程领域，电流检测的精确性直接决定了系统的稳定性和效率。0805 0.075R采样电阻作为一种精密的电流检测元件，凭借其优异的性能在电源管理、工业控制等领域发挥着不可替代的作用。本文将深入解析这款元件的技术特点、选型要点和市场主流型号，为工程师提供实用的参考指南。

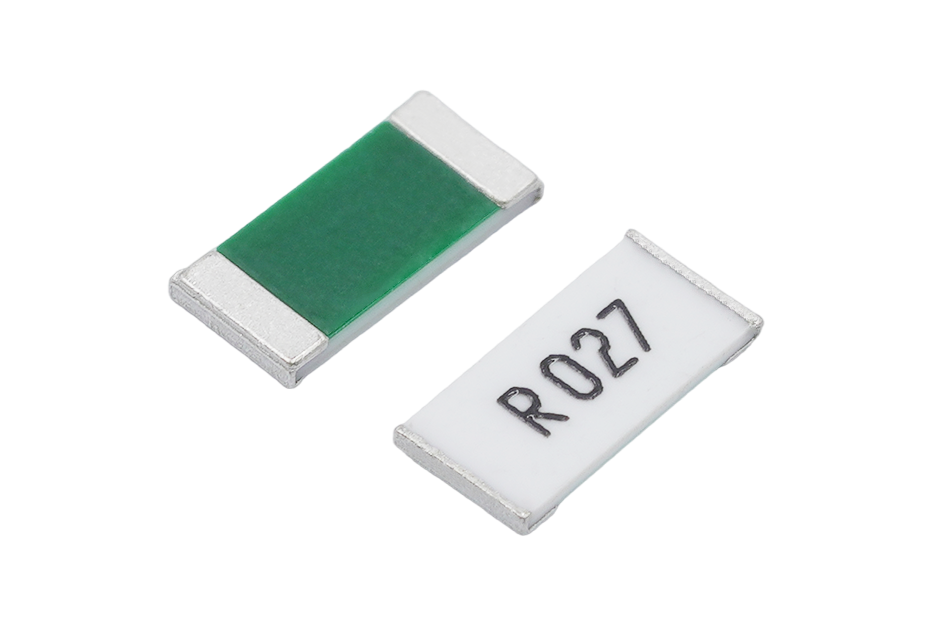

 0805 0.075R采样电阻的基础特性

0805 0.075R采样电阻，也称为75mR电阻，其核心特征是极低的阻值设计。这种电阻采用0805标准封装尺寸，即2.0mm × 1.25mm的物理规格，既便于自动化贴片生产，又能在有限空间内实现有效的电流检测功能。

在电气性能方面，0805 0.075R采样电阻的阻值精度通常达到±1%或更高，额定功率多在0.125W到0.5W之间。其温度系数（TCR）是衡量性能的重要指标，优质产品的TCR可低至±50ppm/℃，这意味着在温度变化时，电阻值的波动被控制在极小范围内。

材料选择上，0805 0.075R采样电阻通常采用锰铜合金或类似的低温度系数材料制造。这些材料不仅具有良好的稳定性，还能在长时间使用中保持性能的一致性。电阻的端电极采用多层镀层结构，确保了优异的焊接性能和连接可靠性。

 应用场景深度分析

0805 0.075R采样电阻的应用范围相当广泛，几乎涵盖了所有需要精确电流检测的电子设备。在电源管理系统中，它用于实时监测电流输出，为过流保护提供准确的反馈信号。特别是在服务器电源和通信设备电源中，0805 0.075R采样电阻的稳定表现直接关系到整个系统的可靠性。

新能源汽车和电池管理系统（BMS）是0805 0.075R采样电阻的另一个重要应用领域。在这些系统中，电阻需要精确检测电池的充放电电流，防止过充过放，确保电池的安全使用。0805封装的尺寸适中，既能承受较大的电流，又不会占用过多的PCB空间。

工业自动化设备中对0805 0.075R采样电阻的需求同样旺盛。电机驱动、伺服控制系统等都需要可靠的电流检测元件。0805 0.075R采样电阻在这些场合中表现出良好的抗冲击性和长期稳定性，能够适应工业环境的严格要求。

 选型要点与技术考量

在选择0805 0.075R采样电阻时，工程师需要综合考虑多个技术参数。精度等级是首要考虑因素，普通应用可选择±1%的精度，而对于要求更高的汽车电子或精密仪器，±0.5%甚至更高精度的型号更为适合。

功率容量是另一个关键参数。需要注意的是，电阻的额定功率是在特定环境温度下测得的，实际使用中必须考虑降额设计。例如，在70℃环境温度下，电阻的允许功耗通常需要降低到额定值的50%-70%。

温度系数的选择直接影响系统在全温度范围内的性能稳定性。对于工作环境温度变化较大的应用，应选择TCR更低的型号，如±50ppm/℃的产品，以确保检测精度不受温度变化的影响。

在实际布局时，0805 0.075R采样电阻的PCB设计也需要注意。建议使用较宽的铜箔连接，并采用热释放图案来提高散热效率。同时，应避免将电阻放置在热源附近，以防止额外的温升影响测量精度。

 市场主流型号推荐

VISHAY的WSL0805R0750FEA是市场上备受认可的一款0805 0.075R采样电阻。该产品采用先进的金属合金技术，具有±1%的精度和±75ppm/℃的温度系数。其最大优势在于符合AEC-Q200汽车级标准，适用于要求严苛的汽车电子应用场景。

国巨（YAGEO）的RL0805FR-070R075L是另一个值得推荐的选择。这款0805 0.075R采样电阻在工业领域应用广泛，具有0.125W的功率容量和±1%的精度等级。其性价比较高，适合大批量生产的消费类电子产品。

对于需要更高功率的应用，可以考虑乾坤科技的CSR0805FT75L0。这款0805 0.075R采样电阻的功率容量达到0.5W，采用特殊的热管理设计，能够承受较大的电流冲击。其温度系数为±100ppm/℃，适合对功率要求高于对温度特性要求的应用场景。

 使用注意事项与最佳实践

在使用0805 0.075R采样电阻时，焊接工艺需要特别注意。建议的回流焊峰值温度控制在235-245℃之间，过高的温度可能会损伤电阻结构。焊接时间也应严格控制，通常不超过60秒，以避免端电极氧化。

对于高精度应用，建议在使用前进行老化处理。通过适当的温度循环和电负载处理，可以使0805 0.075R采样电阻的性能更加稳定。此外，在布局时应尽量采用开尔文连接方式，以消除连接电阻对测量精度的影响。

长期可靠性方面，0805 0.075R采样电阻通常具有良好的耐久性。但在设计时仍需考虑留出适当的安全余量，特别是在可能出现电流冲击的应用中。建议工作电流不超过电阻额定电流的70%，以确保长期使用的可靠性。

 技术发展趋势

随着电子设备向高效化、小型化方向发展，0805 0.075R采样电阻也在不断创新。新一代产品在保持相同封装尺寸的前提下，不断提升功率密度和精度水平。材料科学的进步使得电阻的温度系数和长期稳定性得到显著改善。

智能化是另一个重要发展方向。一些制造商开始将0805 0.075R采样电阻与信号处理电路集成，提供带有温度补偿的完整电流检测解决方案。这种趋势在未来几年内将会更加明显。

环保要求的提高也影响着0805 0.075R采样电阻的发展方向。无铅化、符合RoHS标准已成为基本要求，制造商正在开发更加环保的生产工艺和材料，以满足全球市场的需求。

 结语

0805 0.075R采样电阻作为电流检测领域的关键元件，其重要性随着电子设备对能效要求的提高而不断增强。通过深入了解其技术特性，合理选择型号，并遵循最佳实践指南，工程师可以在各种应用场景中充分发挥其性能优势。随着技术的不断进步，0805 0.075R采样电阻必将在更多领域展现其价值。
