芯片选型的3个关键参数（必看）

选型时无需关注所有参数，核心抓住以下3个，即可满足多数场景需求：

1. 供电电压（Vcc/Vdd）：芯片的“工作电压”，必须与电路供电匹配，否则会烧毁芯片。比如常见的MCU供电多为3.3V，功率芯片可能需要12V/24V。

以下是一些与芯片供电电压相关的资料图：

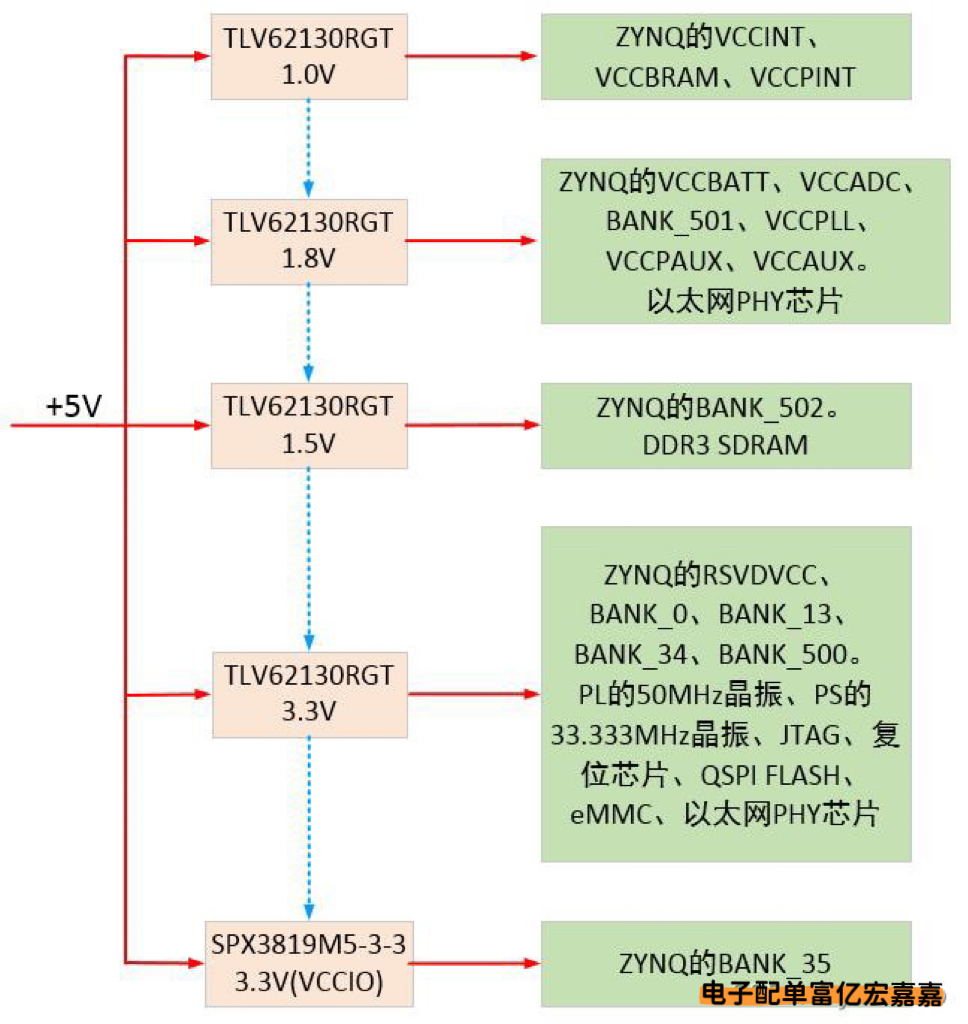

• ZYNQ-7020芯片电源拓扑结构图：展示了ZYNQ-7020芯片的电源输入及各路输出电压的关系，以及不同电源的产生顺序。

2. 工作温度范围：芯片能正常工作的温度区间，分“商用级（0~70℃）”“工业级（-40~85℃）”“汽车级（-40~125℃）”。比如汽车上的芯片必须选汽车级，否则高温环境下会失效。

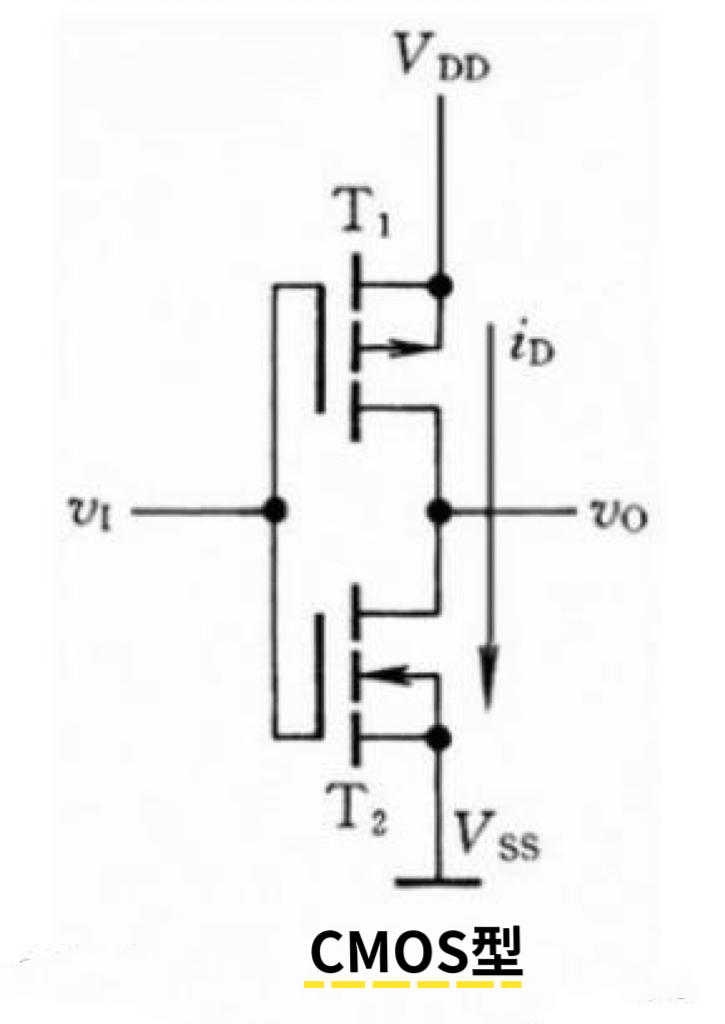

附： • CMOS型电路电源符号图：图中展示了CMOS型电路中VDD和VSS的连接方式，有助于理解芯片引脚的电源连接。

3. 封装形式：芯片的“外观与引脚布局”，决定能否适配PCB板安装。常见封装：

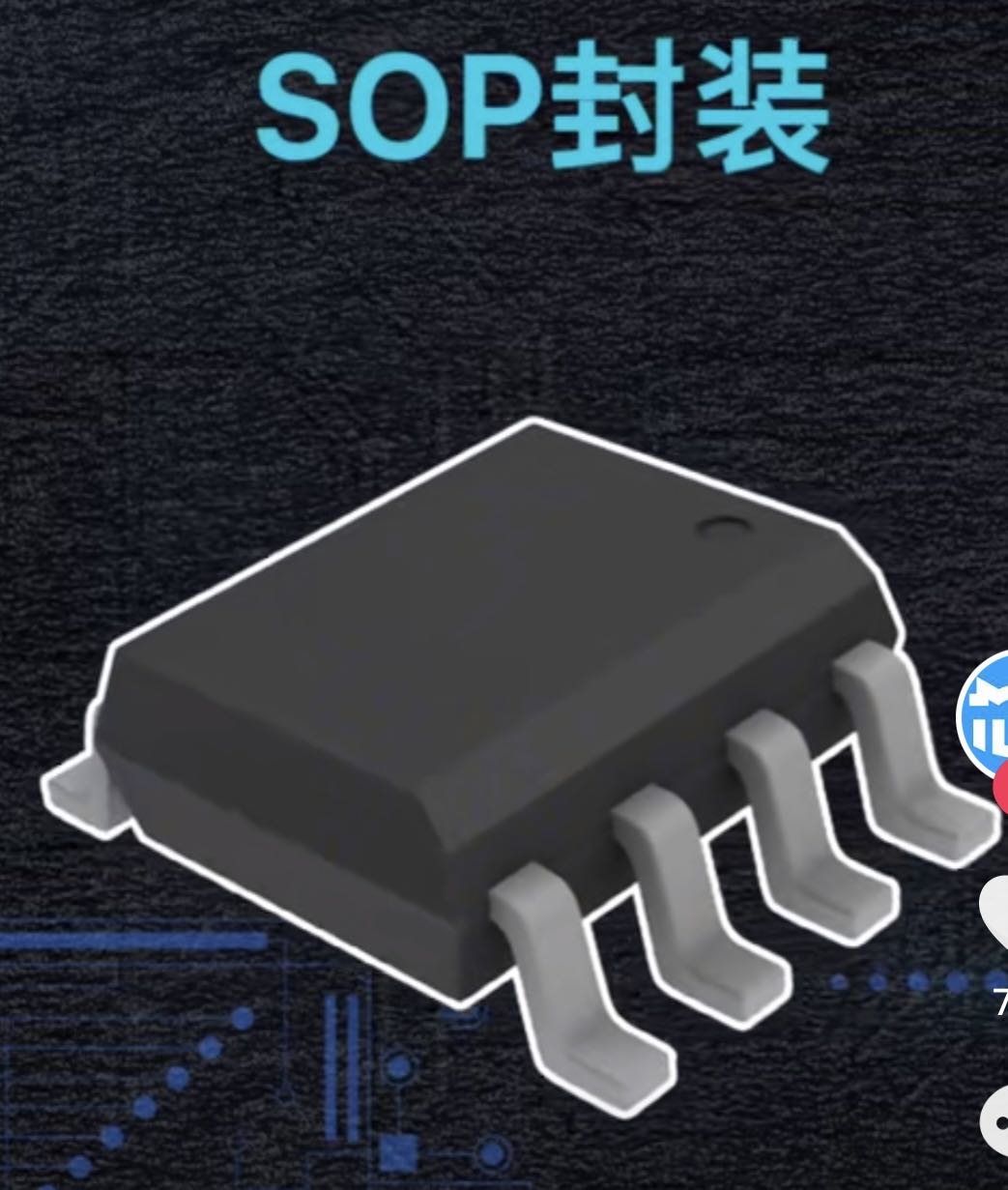

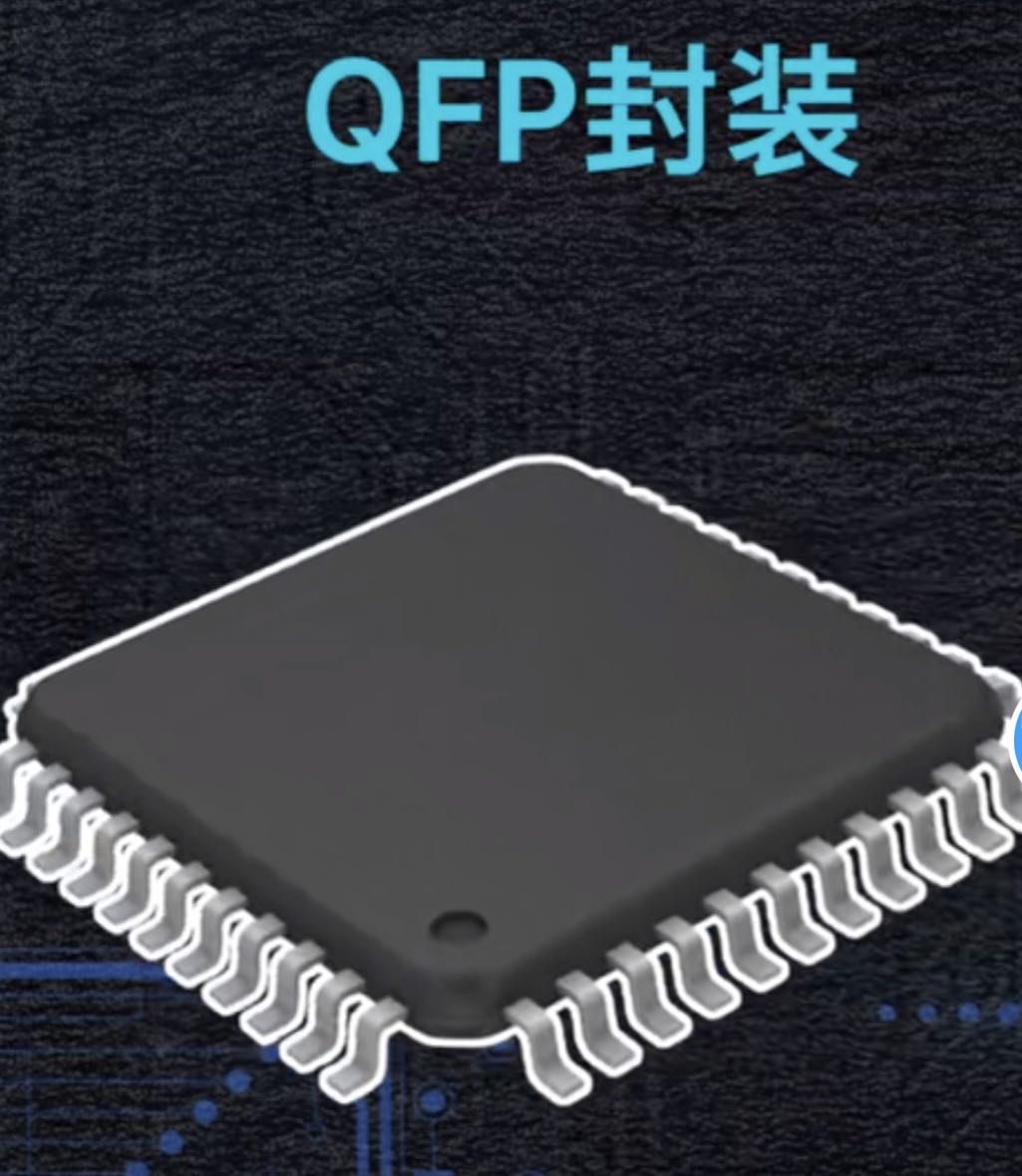

◦ 贴片封装：如SOP（小外形封装）、QFP（四方扁平封装），适合批量焊接，手机、电脑主板常用。

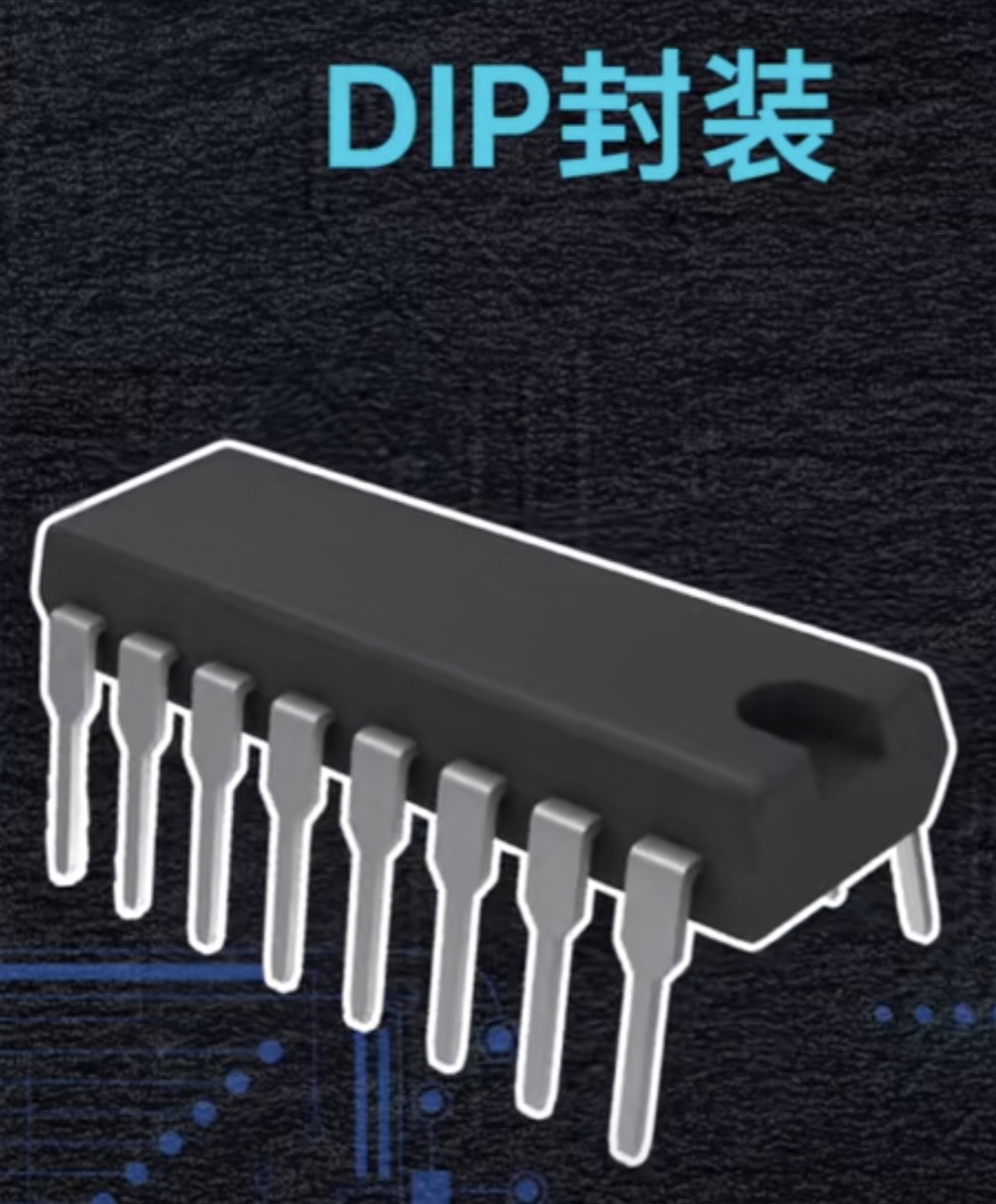

◦ 直插封装：如DIP（双列直插封装），引脚可直接插入面包板，适合DIY、实验场景（如51单片机的DIP-40封装）。

附：芯片应用的2个基础概念

1. 芯片的“国产化替代”：指用国内芯片替代国外品牌（如美国TI、ADI，日本瑞萨等），核心是“引脚兼容、功能兼容”。比如用中颖电子的MCU替代STM32，需确保供电、封装、接口完全一致，才能直接替换使用。

2. 芯片的“ESD防护”：静电会击穿芯片内部的精密结构，因此操作时需注意：接触芯片前先放电（如摸一下金属接地物），芯片存放时用防静电袋包装，避免用手直接触摸引脚。
