锂转干芯片SM5102，应用广泛，经济又环保！

我们生活中的很多电器

都离不开干电池提供电源

那么你知道锂电池可以转干电池吗？

他们又有什么区别？

锂转干电池目前都可以应用在哪里？

让我们带着问题

一起了解一下这一款

SM5102锂电池转干电池充放管理芯片吧！

SM5102锂转干电池充电管理芯片

1

我们在使用干电池的电器时，总是会出现临时没电，有没有备用电池而使用不了的时候，那么锂电池转干电池就这样应运而生了。

而锂电池转干电池技术难点主要体现在以下方面：

电压转换与稳定输出：锂电池与干电池电压差异大，需精准降压技术确保不同放电阶段输出电压稳定在干电池标准范围，且要模拟干电池动态电压变化特性，否则影响设备运行。

电池容量与续航匹配：锂电池容量大，转换时要精确控制输出电流以适配设备需求，同时需针对不同设备续航要求差异进行针对性设计优化。

安全保护：要严格监控保护锂电池充放电，防过充过放、短路，还需解决充放电产热的温度控制问题。

尺寸与兼容性：干电池尺寸固定，锂电池多样，需使转换装置尺寸形状与设备匹配，且要确保转换后的电池与各类电子设备兼容。

而海川这一款SM5102是一款锂电池转干电池管理专用的优选芯片了。它可支持3.7V锂电池充电，电流最高可配置1A，同时可具有NTC电池温度检测性能，为代替传统的干电池提供了优良的解决方案。

SM5102充放电管理功能完善

充电管理：

▎可对 3.7V 锂电池进行充电，充电电流最高可配置至 1A，能满足多种充电需求。

具备多种充电模式，包括涓流充电、预充电、恒定电流充电和恒定电压充电等，可根据电池状态自动切换，有效保护电池并确保充电安全与高效。例如，当电池电压低于涓流充电阈值电压时先进行涓流充电预处理，之后再进入相应充电阶段。

▎集成充电指示灯，通过 LED 灯不同状态（如充电中 1Hz 闪烁、充满常亮等）直观显示充电状态，方便用户了解。

▎设有充电过温保护阈值，当芯片内部温度上升到 130℃时开始降低电流，防止过热损坏芯片及电池。

放电管理：

▎采用开关频率 1MHz 同步降压转换器进行放电，放电电流可达到 3A，能为负载提供较强的供电能力，适用于多种对电流要求较高的设备。

▎具备两种放电模式，重载时为 Buck DC/DC 模式，可实现高负载电流输出；轻载时为 LDO 模式，能实现空载时的高效率，可根据负载电流自动切换模式，兼顾不同负载情况。

▎输出电压可模拟干电池特性，有 V42 和 V35 两种版本，V42 版本输出干电池电压与锂电池电压呈线性关系，V35 版本在 BAT 电压高于 3.5V 时恒定输出 1.5V，之后呈线性关系，能更好地适配不同设备对干电池电压特性的要求。

SM5102保护功能齐全

内部集成多种保护：集成欠压保护、短路保护、过温保护功能，全方位保障芯片及电池在充放电过程中的安全。例如，在放电时，当 3.7V 锂电池电压低于 2.75V 时触发欠压保护；OUT 端短路至地时进入打嗝模式，每隔 100ms 启动一次检测短路故障是否去除，有效降低电池端输入电流和电路发热。

NTC 监控电池温度：通过 NTC 脚可实时监测电池温度，在不同温度下可采取相应措施停止充放电，如充电状态下电池低温 0 度或中温 45 度、放电状态下电池低温 - 15 度或高温 60 度时，均会停止相应操作，进一步确保电池使用安全。

性能出色

低自耗电：空载时自耗电仅 6uA，在设备不工作或处于轻载状态时，能有效减少电池电量的无谓消耗，延长电池续航时间。

高放电效率：放电效率高至 92%，可使锂电池的电能得到高效利用，为负载提供更持久的电力支持。

其他优势

多种封装形式：提供 DFN3x3-8/DFN2x2-6 封装，可满足不同应用场景对芯片尺寸及布局的要求，方便在各类电路板上进行集成设计。

工作参数明确：明确给出了最大额定值、工作范围、电气特性参数等详细信息，如 VIN 的工作范围为 4.5V~5.5V 等，方便用户在设计电路时准确参考，确保芯片能在合适的条件下稳定工作。

PCB 及其他应用注意事项明确：给出了 PCB 设计的注意事项，如大电流回路走线尽量宽、供电引脚电容尽量靠近芯片等，以及应用时地线连接的要求，有助于用户更好地进行电路设计与产品应用，提高产品性能及稳定性。

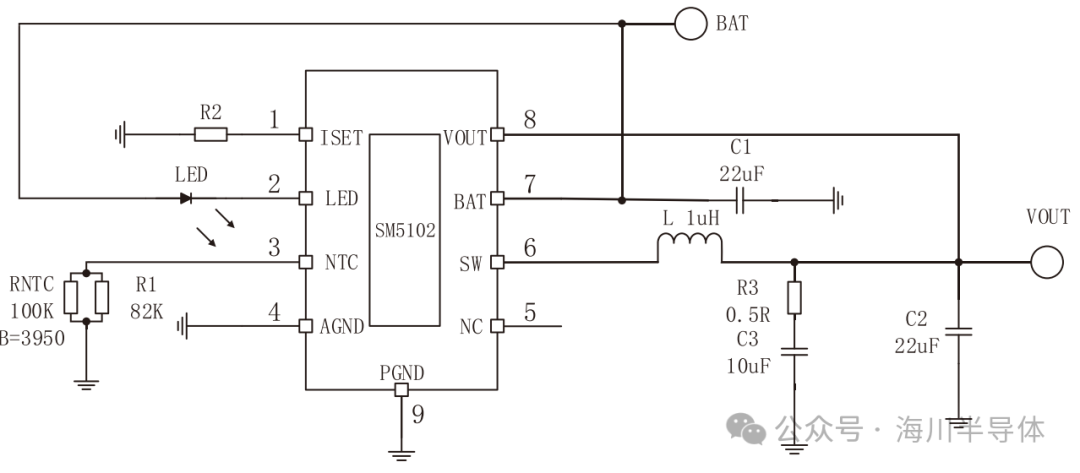

SM5102应用电路图▲

锂转干与传统干电池的区别与应用

2

了解了海川的SM5102的特点，我们可以发现锂电池转干电池技术对芯片的要求还是比较高的。

那么锂转干电池与传统的干电池又有什么区别呢？

能量来源：传统干电池靠内部化学反应，一次性使用；锂转干电池由可充电锂电池转换电能输出。

电压稳定性：传统干电池使用中电压渐降，锂转干电池能较好模拟干电池电压特性，输出较稳。

环保性：传统干电池废弃后处理不当会污染环境，锂转干电池可减少一次性干电池使用，更环保。

成本效益：传统干电池需不断购买，成本高；锂转干电池长期使用更省费用。

续航能力：锂转干电池相对续航更持久。

而锂电池转干电池技术广泛应用在以下几个领域：

家用小电器：遥控器、儿童电动玩具、个人护理电器等，可实现可充电使用，环保且降低成本，续航更有保障。

应急照明设备：应急手电筒、指示灯采用后电量储备高、续航长，能可靠照明。

智能穿戴设备：智能手环、手表借此可满足电量需求，延长续航，符合轻薄设计趋势。

电脑周边设备：无线键鼠可充电，更便利经济。

医疗设备：便携式及监护设备能获稳定电源，便于携带与维护。

工业仪器仪表：手持检测仪器、无线传感器可提升续航与工作效率。

总的来说，锂转干电池是未来的趋势，可充电、环保、续航佳，应用广泛！SM5102锂电池转干电池充放管理专用芯片，代替传统1.5V干电池优选！赶紧应用起来吧！
