开关电源设计步骤

布局：

脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端，输入线应避免与其他电路平行，应避开。 Y电容应放置在机壳接地端子或FG连接端。共摸电感应与变压器保持一定距离，以避免磁偶合。如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大。

输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口。

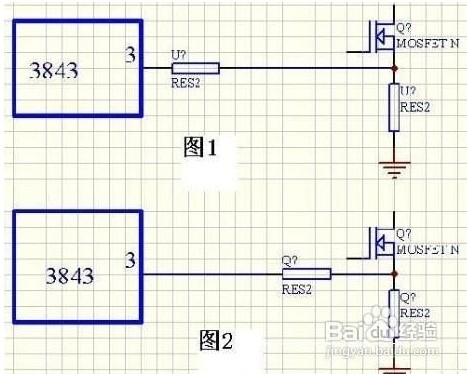

控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧，现以3843电路举例见图(1)图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路，开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率 MOSFET高直流阻抗电压驱动特性有关。



方法/步骤

1

印制板铜皮走线的一些事项：

走线电流密度：现在多数电子线路采用绝缘板缚铜构成。常用线路板铜皮厚度为35μm，走线可按照1A/mm经验值取电流密度值，具体计算可参见教科书。为保证走线机械强度原则线宽应大于或等于0.3mm(其他非电源线路板可能最小线宽会小一些)。铜皮厚度为70μm 线路板也常见于开关电源，那么电流密度可更高些。

补充一点，现常用线路板设计工具软件一般都有设计规范项，如线宽、线间距，旱盘过孔尺寸等参数都可以进行设定。在设计线路板时，设计软件可自动按照规范执行，可节省许多时间，减少部分工作量，降低出错率。

一般对可靠性要求比较高的线路或布线线密度大可采用双面板。其特点是成本适中，可靠性高，能满足大多数应用场合。

模块电源行列也有部分产品采用多层板，主要便于集成变压器电感等功率器件，优化接线、功率管散热等。具有工艺美观一致性好，变压器散热好的优点，但其缺点是成本较高，灵活性较差，仅适合于工业化大规模生产。

单面板，市场流通通用开关电源几乎都采用了单面线路板，其具有低成本的优势，在设计，及生产工艺上采取一些措施亦可确保其性能。

今天谈谈单面印制板设计的一些体会，由于单面板具有成本低廉，易于制造的特点，在开关电源线路中得到广泛应用，由于其只有一面缚铜，器件的电器连接，机械固定都要依靠那层铜皮，在处理时必须小心。

为保证良好的焊接机械结构性能，单面板焊盘应稍微大一些，以确保铜皮和基板的良好缚着力，而不至于受到震动时铜皮剥离、断脱。一般焊环宽度应大于 0.3mm。焊盘孔直径应略大于器件引脚直径，但不宜过大，保证管脚与焊盘间由焊锡连接距离最短，盘孔大小以不妨碍正常查件为度，焊盘孔直径一般大于管脚直径0.1-0.2mm。多引脚器件为保证顺利查件，也可更大一些。

电气连线应尽量宽，原则宽度应大于焊盘直径，特殊情况应在连线于与焊盘交汇必须将线加宽(俗称生成泪滴)，避免在某些条件线与焊盘断裂。原则最小线宽应大于0.5mm。[!--empirenews.page--]

单面板上元器件应紧贴线路板。需要架空散热的器件，要在器件与线路板之间的管脚上加套管，可起到支撑器件和增加绝缘的双重作用，要最大限度减少或避免外力冲击对焊盘与管脚连接处造成的影响，增强焊接的牢固性。线路板上重量较大的部件可增加支撑连接点，可加强与线路板间连接强度，如变压器，功率器件散热器。

单面板焊接面引脚在不影响与外壳间距的前题条件下，可留得长一些，其优点是可增加焊接部位的强度，加大焊接面积、有虚焊现象可即时发现。引脚长剪腿时，焊接部位受力较小。在台湾、日本常采用把器件引脚在焊接面弯成与线路板成45度角，然后再焊接的工艺，的其道理同上。今天谈一谈双面板设计中的一些事项，在一些要求比较高，或走线密度比较大的应用环境中采用双面印制板，其性能及各方面指标要比单面板好很多。

双面板焊盘由于孔已作金属化处理强度较高，焊环可比单面板小一些，焊盘孔孔径可比管脚直径略微大一些，因为在焊接过程中有利于焊锡溶液通过焊孔渗透到顶层焊盘，以增加焊接可靠性。但是有一个弊端，如果孔过大，波峰焊时在射流锡冲击下部分器件可能上浮，产生一些缺陷。

大电流走线的处理，线宽可按照前帖处理，如宽度不够，一般可采用在走线上镀锡增加厚度进行解决，其方法有好多种

1， 将走线设置成焊盘属性，这样在线路板制造时该走线不会被阻焊剂覆盖，热风整平时会被镀上锡。

2， 在布线处放置焊盘，将该焊盘设置成需要走线的形状，要注意把焊盘孔设置为零。

3， 在阻焊层放置线，此方法最灵活，但不是所有线路板生产商都会明白你的意图，需用文字说明。在阻焊层放置线的部位会不涂阻焊剂

2

开关电源分为，隔离与非隔离两种形式，在这里主要谈一谈隔离式开关电源的拓扑形式，下面基本均指隔离电源。隔离电源按照结构形式不同，可分为两大类：正激式和反激式。反激式指在变压器原边导通时副边截止，变压器储能。原边截止时，副边导通，能量释放到负载的工作状态，一般常规反激式电源单管多，双管的不常见。正激式指在变压器原边导通同时副边感应出对应电压输出到负载，能量通过变压器直接传递。按规格又可分为常规正激，包括单管正激，双管正激。半桥、桥式电路都属于正激电路。

正激和反激电路各有其特点，在设计电路的过程中为达到最优性价比，可以灵活运用。一般在小功率场合可选用反激式。稍微大一些可采用单管正激电路，中等功率可采用双管正激电路或半桥电路，低电压时采用推挽电路，与半桥工作状态相同。大功率输出，一般采用桥式电路，低压也可采用推挽电路。

反激式电源因其结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。在有些介绍中讲到反激式电源功率只能做到几十瓦，输出功率超过100瓦就没有优势，实现起来有难度。本人认为一般情况下是这样的，但也不能一概而论，PI公司的TOP芯片就可做到300瓦，有文章介绍反激电源可做到上千瓦，但没见过实物。输出功率大小与输出电压高低有关。

反激电源变压器漏感是一个非常关键的参数，由于反激电源需要变压器储存能量，要使变压器铁芯得到充分利用，一般都要在磁路中开气隙，其目的是改变铁芯磁滞回线的斜率，使变压器能够承受大的脉冲电流冲击，而不至于铁芯进入饱和非线形状态，磁路中气隙处于高磁阻状态，在磁路中产生漏磁远大于完全闭合磁路。变压器初次极间的偶合，也是确定漏感的关键因素，要尽量使初次极线圈靠近，可采用三明治绕法，但这样会使变压器分布电容增大。选用铁芯尽量用窗口比较长的磁芯，可减小漏感，如用EE、EF、EER、PQ型磁芯效果要比EI型的好。

关于反激电源的占空比，原则上反激电源的最大占空比应该小于0.5，否则环路不容易补偿，有可能不稳定，但有一些例外，如美国PI公司推出的 TOP系列芯片是可以工作在占空比大于0.5的条件下。占空比由变压器原副边匝数比确定，本人对做反激的看法是，先确定反射电压(输出电压通过变压器耦合反映到原边的电压值)，在一定电压范围内反射电压提高则工作占空比增大，开关管损耗降低。反射电压降低则工作占空比减小，开关管损耗增大。当然这也是有前提条件，当占空比增大，则意味着输出二极管导通时间缩短，为保持输出稳定，更多的时候将由输出电容放电电流来保证，输出电容将承受更大的高频纹波电流冲刷，而使其发热加剧，这在许多条件下是不允许的。[!--empirenews.page--]

占空比增大，改变变压器匝数比，会使变压器漏感加大，使其整体性能变，当漏感能量大到一定程度，可充分抵消掉开关管大占空带来的低损耗，时就没有再增大占空比的意义了，甚至可能会因为漏感反峰值电压过高而击穿开关管。由于漏感大，可能使输出纹波，及其他一些电磁指标变差。当占空比小时，开关管通过电流有效值高，变压器初级电流有效值大，降低变换器效率，但可改善输出电容的工作条件，降低发热。如何确定变压器反射电压(即占空比)
