实战经验 | STM32G071 从 standby 模式退出后的 SRAM 数据保留

关键词：STM32G071xx，SRAM， Standby，RRS

目录预览

1、问题的描述

2、问题的复现

3、问题的排查

4、问题的解决

01

问题的描述

某客户使用 STM32G071 芯片从 standby 模式下唤醒，想要 SRAM 的数据在退出 standby模式后得以保持。根据手册的描述，配置了相应的比特位，但是发现数据仍然保持不了。

02

问题的复现

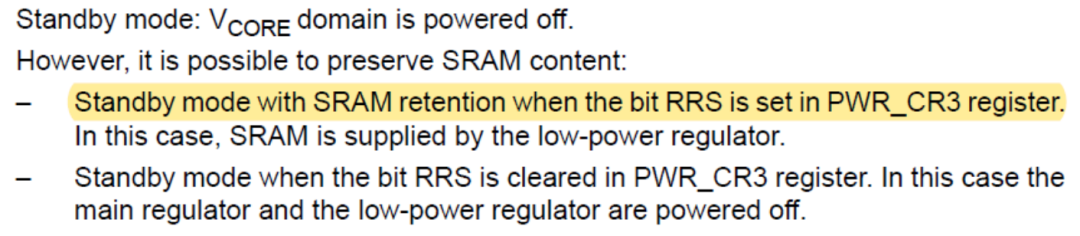

根据客户的描述，以及 STM32G071 的最新版参考手册 RM0444 发现，在 standby 模式下，可以通过设置 PWR_CR3 的 RRS 比特位去控制 SRAM 的保持能力，相应的 API 接口函数为HAL_PWREx_EnableSRAMRetention()、HAL_PWREx_DisableSRAMRetention() ;

基于例程

......\STM32Cube\Repository\STM32Cube_FW_G0_V1.6.1\Projects\NUCLEOG071RB\Examples\PWR\PWR_STANDBY\EWARM

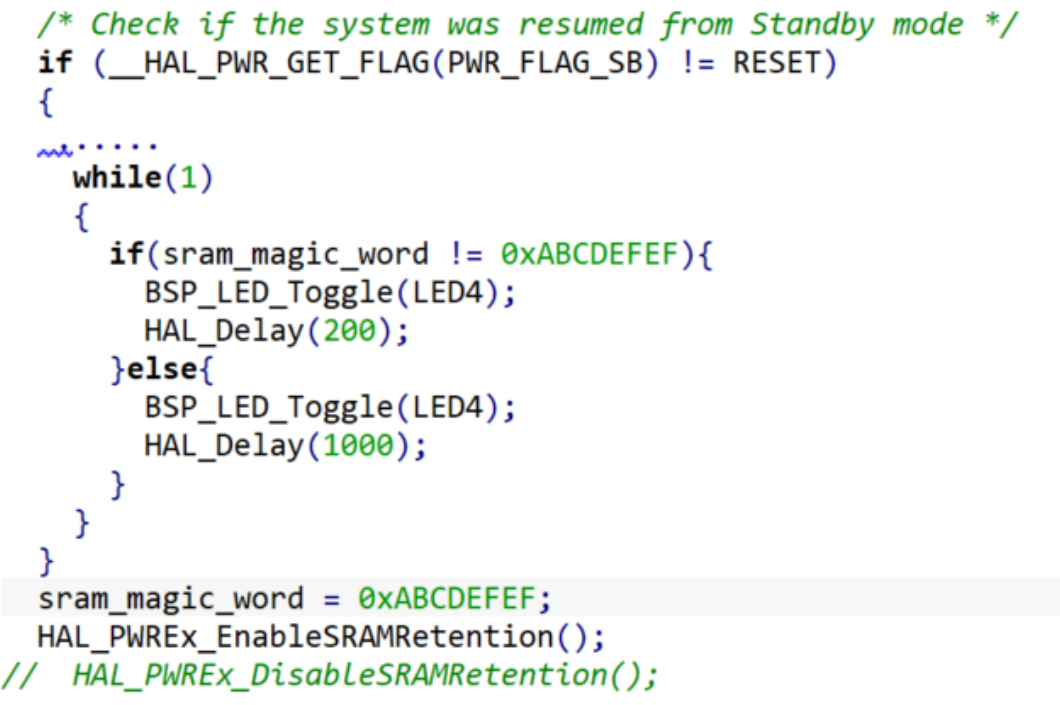

以及相应的 NUCLEO-G071 开发板，修改部分代码，根据 LED4 的闪烁频率去判断从 Standby 模式退出后，SARM 里面的数据是否能够保持住。

03

问题的排查

基于上述的配置，简单的测试了一下，发现即使 HAL_PWREx_EnableSRAMRetention() 使能了，但是测试代码中的 sram_magic_word 的值没有保持住，显示的是 LED4 的闪烁频率为1s。

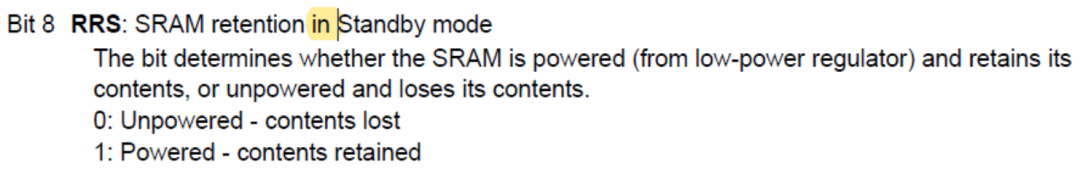

究竟是什么原因导致了数据没有保持住呢，再次查看参考手册，确定了只要使能 PWR_CR3的 RRS 比特位即能保持住，对比了 PWR_CR3 的 RRS 比特位的说明，在 standby 模式下，SRAM 的数据可以保持，但是当退出 standby 模式呢？

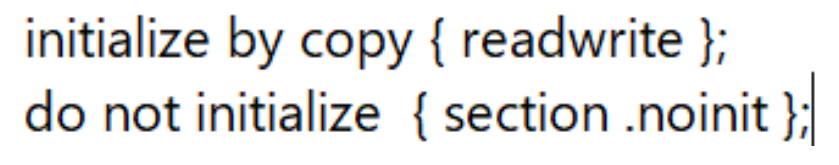

由于测试的是从 standby 模式退出，standby 模式退出后会进行 reset，该复位导致了 SRAM的数据被覆盖或丢失？通过查阅资料，发现是编译器的配置导致的。以 IAR 为例，查看其默认的脚本文件 icf；

也就是说，在程序执行的时候，会将 readwrite 的数据进行自动的初始化，而具有.noint 性质的块则不初始化，所以这儿还需要将 SRAM 里面要保持的数据放置在.noinit 的 section 中。

04

问题的解决

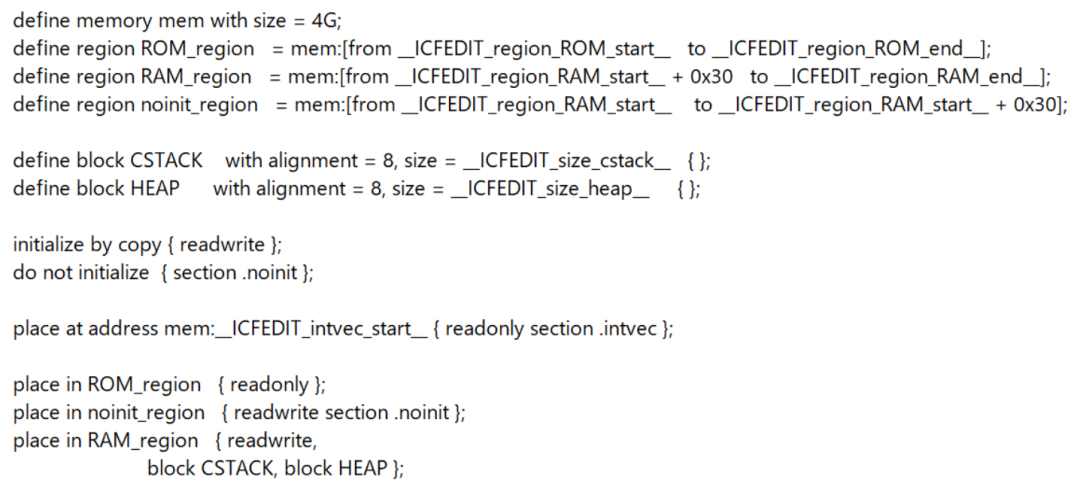

知道原因之后，相应的措施也就明朗了，修改 icf 文件如下：

并将想要保持的 SRAM 中的数据前面加关键字__no_init :

再次下载程序，发现 LED4 的闪烁频率跟随 RRS 比特位值的不同而不同，符合预期。另外在实现的过程中，需要说明两点的是：

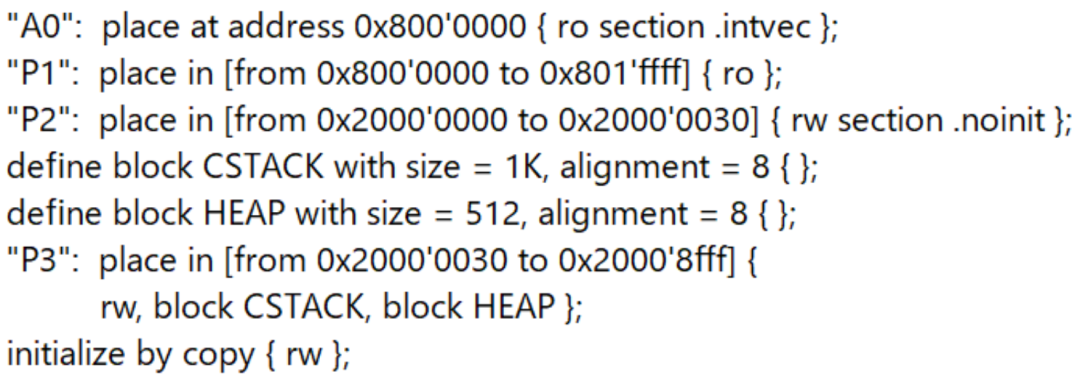

1、修改 icf 后，可以通过 map 文件查看，应如下文所示，如果发现“P2”mismatch 之类的提示，检查下该 section 中的变量，如上面提到的 sram_magic_word，可能被编译器优化了，在map 中也搜索不到该名称，则可以在实际的代码中使用该变量进行一些运算或判断，然后重新编译即可解决。

2、当调试器连着 IAR 调试界面运行的时候，无论 RRS 的值设置为 0 或 1，G071 从standby 模式下退出后，SRAM 中的内容均可以保持，如果需要验证 RRS 的值的影响，则建议断开调试器，让程序 free-running ,可以通过比如 LED 的闪烁频率去判断结果。
