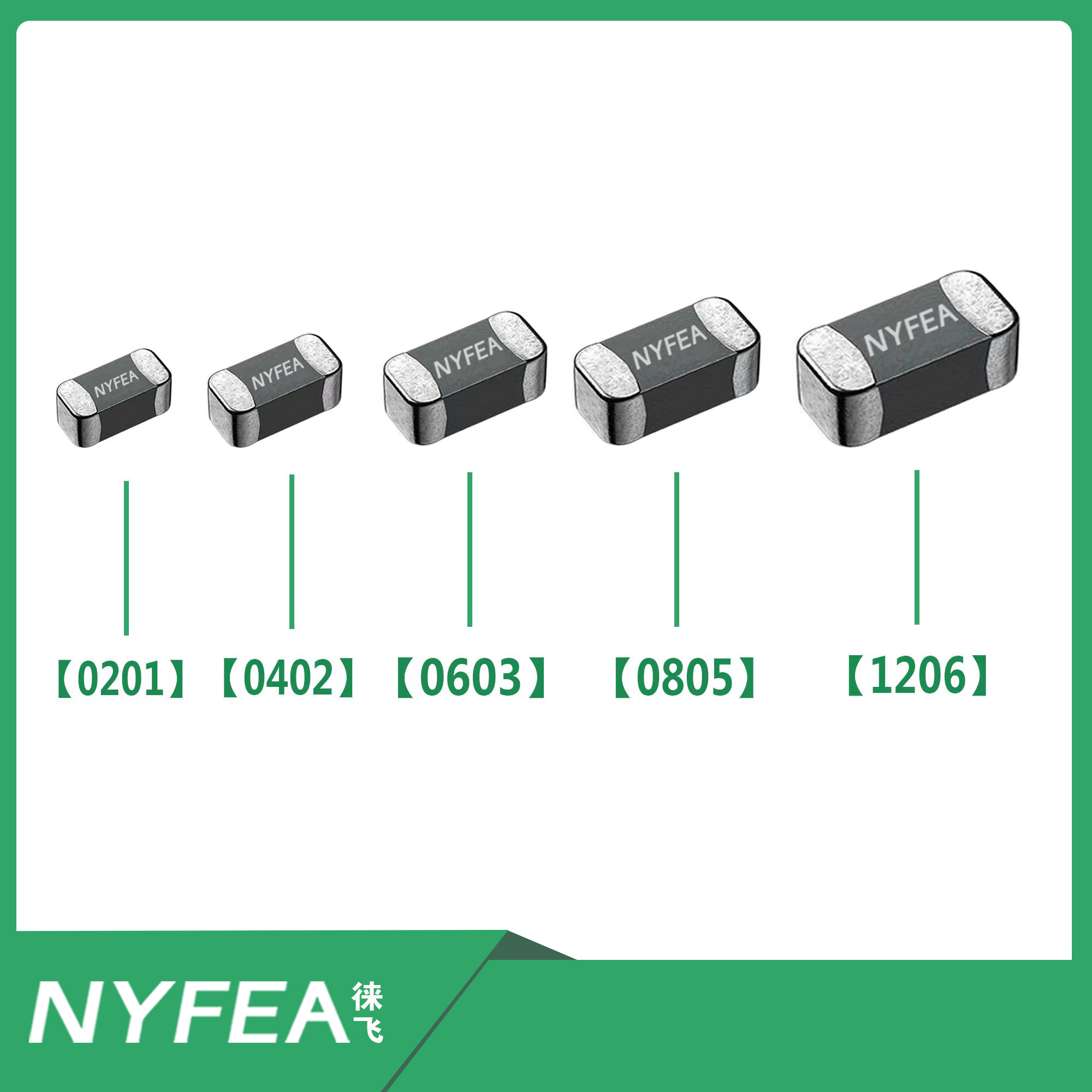

SMD NTC THERMISTOR 贴片NTC热敏电阻/SMD PTC THERMISTOR 贴片PTC热敏电阻
来源:nyfea发布时间:2024-01-082490浏览
询问 AI热敏电阻器（Thermistor）是一种电阻值对温度极为灵敏的半导体元件，温度系数可分为Positive Temperature Coefficient正温度系数热敏电阻PTC和Negative Temperature Coefficient负温度系数热敏电阻NTC。
NTC热敏电阻用于温度测量，温度控制，温度补偿等，称为温度传感器。
PTC热敏电阻用于温度的测量与控制，还可用作加热元件，同时起到“开关”的作用，兼有灵敏元件，加热器和开关三种功能，称为“热敏开关”。
NTC热敏电阻指负温度系数，是指着温度的升高，其阻值明显减小，又简称为NTC。利用该特性，NTC元件在小家电中常用于软启动和自动检测及控制电路等。
PTC热敏电阻指正温度系数，是指着温度的升高，其阻值明显增大，又简称为PTC。利用该特性，正温度系数热敏电阻多用于自动控制电路。

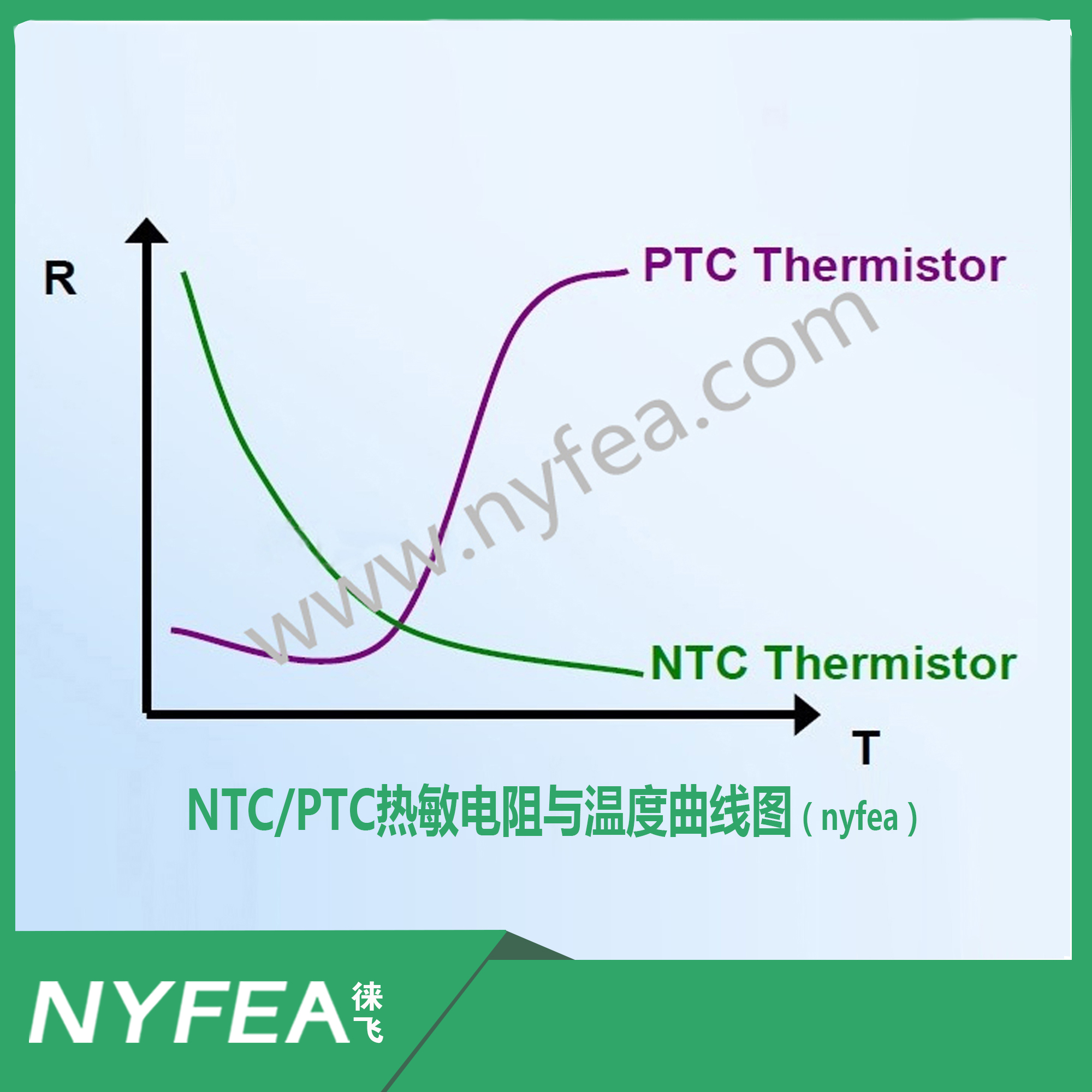

一图看懂NTC/PTC热敏电阻与温度的变化曲线图（NYFEA徕飞，如图）
热敏电阻器的电阻值是随外界温度而变化的，它的文字符号是“ RT ”。有的是负温度系数的，用 NTC 来表示；有的是正温度系数的，用 PTC 来表示。

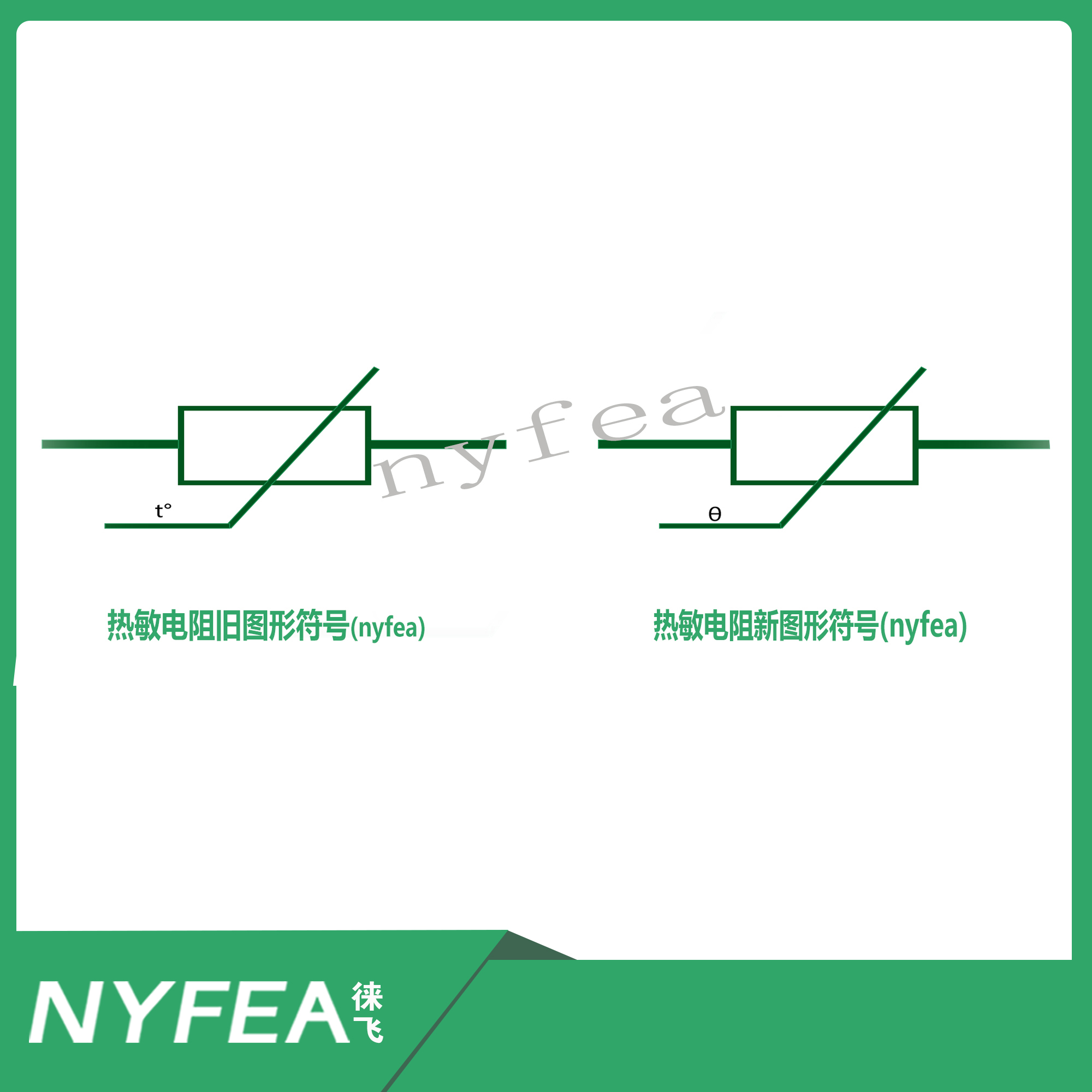

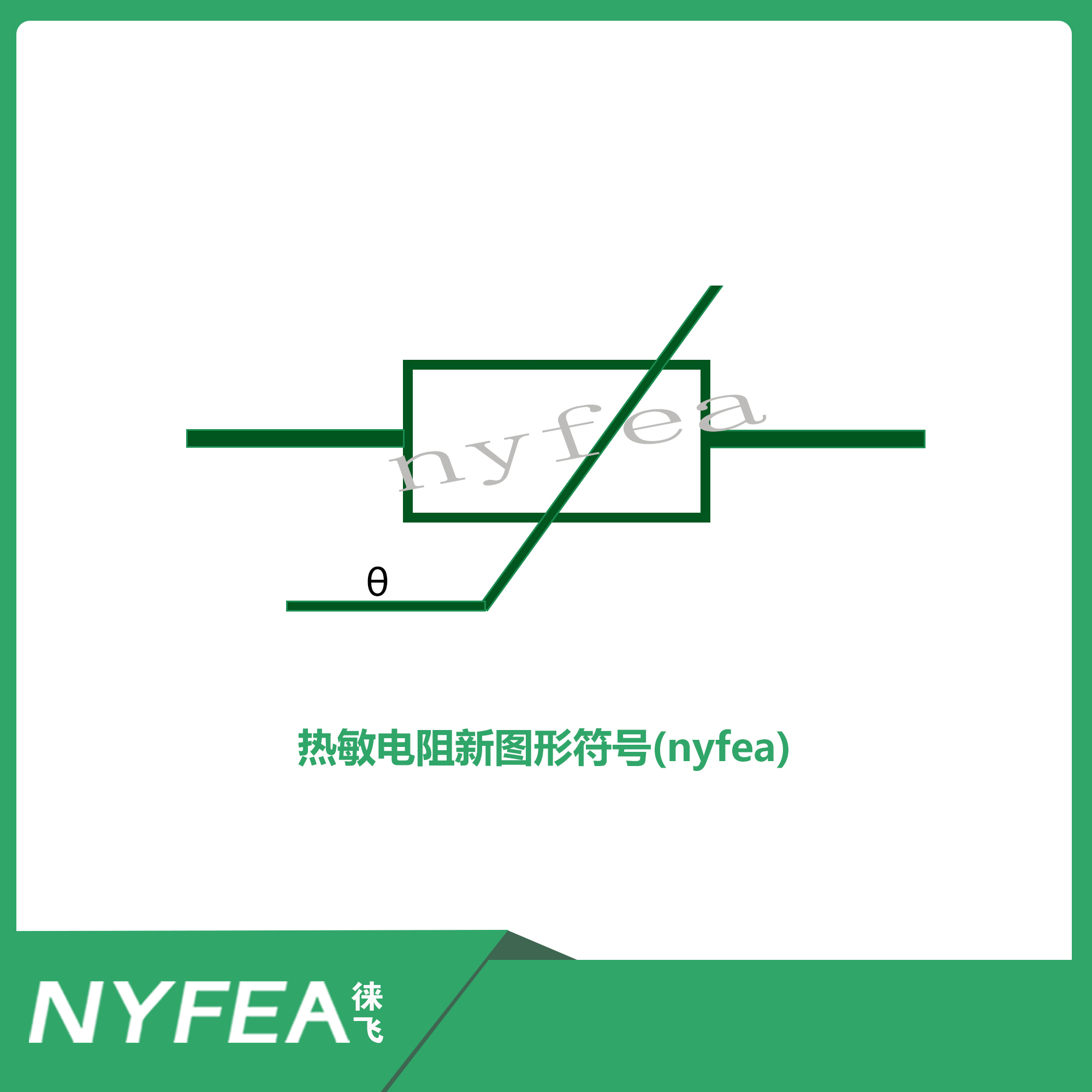

热敏电阻的图形符号：热敏电阻在电路中的图形符号如下图所示，用用 θ 或 t° 来表示温度。
热敏电阻的符号是什么？（如图：NYFEA）
