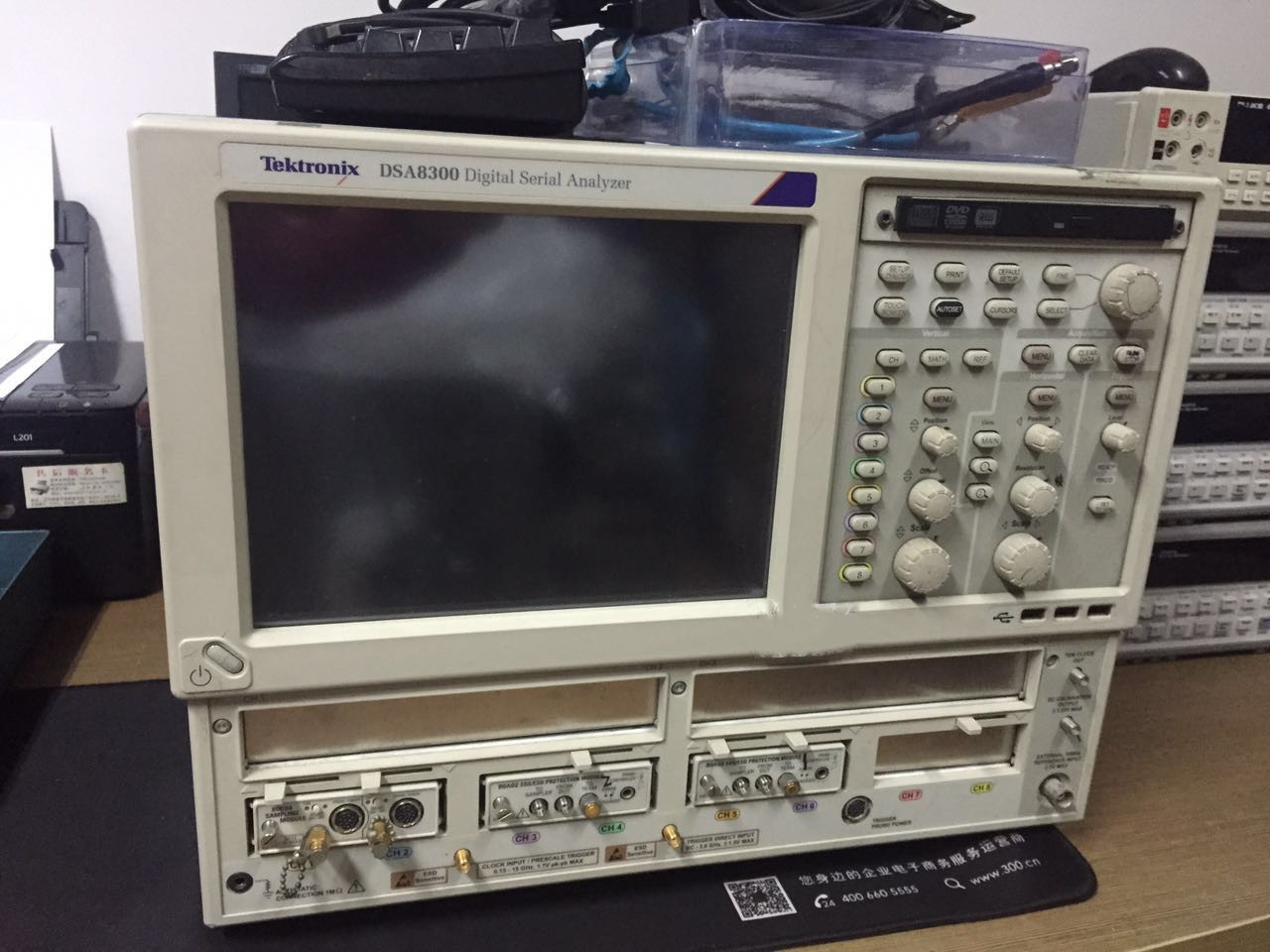

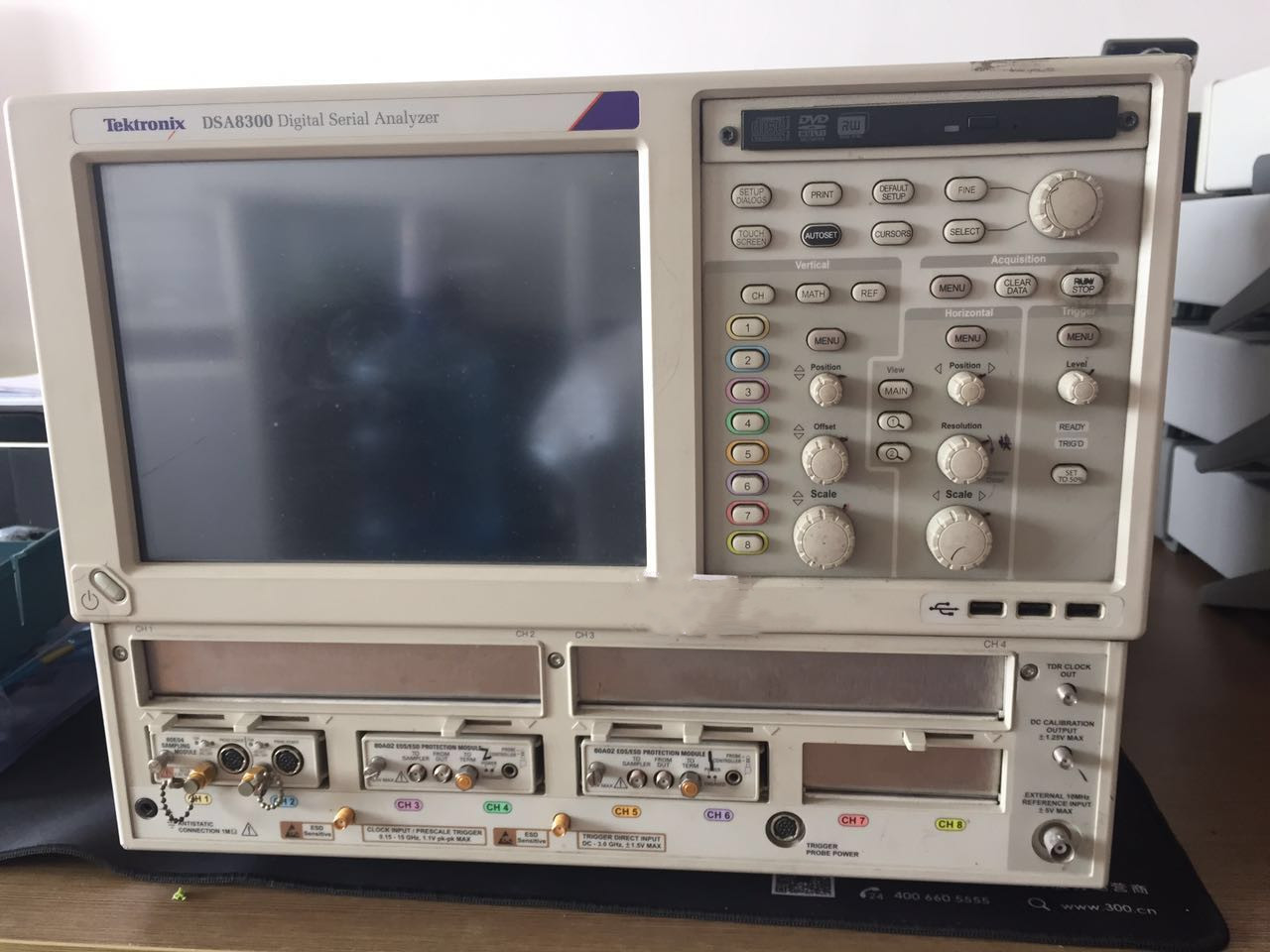

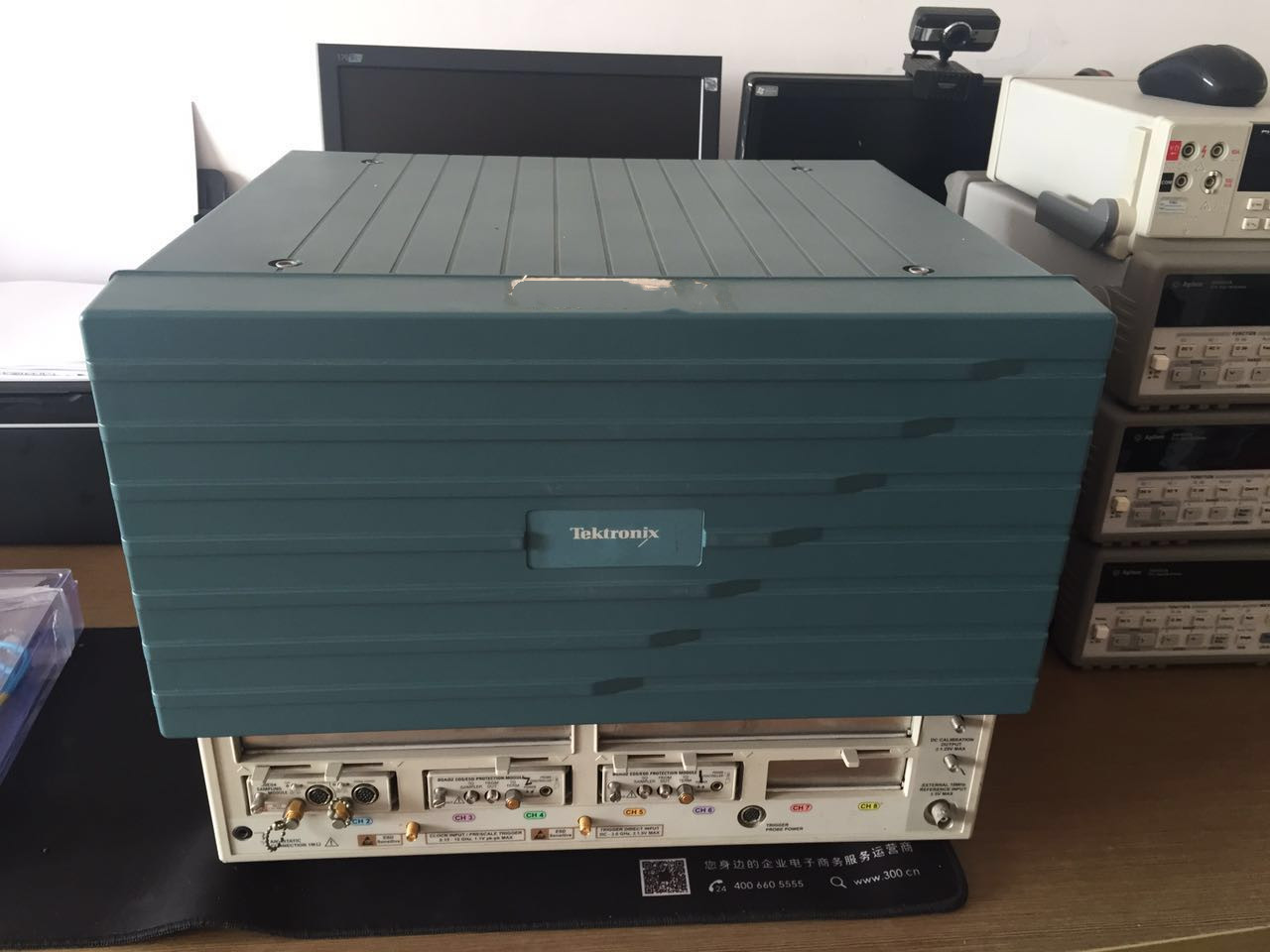

Tektronix泰克DSA8300数字串行分析仪采样示波器

Tektronix泰克DSA8300数字采样示波器是一款先进的等效时间采样示波器，为通信信号分析、串行数据网络分析以及串行数据链路分析应用提供业内领先的保真测量和分析功能。

主营：二手仪器仪表（销售、租赁 ）

公司：深圳市宝安区福永诚兴仪器经营部
咨询：邓小姐 13538174533（V信同号）
地址：深圳市宝安区福永福海街道集创码头创意园436

特点
在配备82A04相位参考模块时，在*多6条通道上典型值为<200 fs
*佳的垂直分辨率 – 16位模数转换器
电接口分辨率：<20 μV LSB (1 V全量程)
光接口分辨率取决于光接口模块的动态范围 – 从80C07B (1 mW全量程)的<20 nW到80C10B (30 mW全量程)的<0.6 μW
*高保真度信号捕获
超低时基抖动
在同时采集的*多8条通道上，典型值为425 fs

主要性能

垂直分辨率

　　在采样模块的动态范围内 16 位

　　电接口分辨率： <20 μV LSB（适用于 1 V 全量程）

　　光接口分辨率视光接口模块的动态范围而定，从 80C07B（1 mW 全量程）的 <20 nW，到 80C10C（30 mW 全量程）的 <0.6 μW

　　水平系统

　　主时基和放大视图时基，水平量程

　　100 fs/div - 1 ms/div，1-2-5 顺序或 100 fs 增量

　　时间间隔精度

　　触发直接（前面板）输入

　　水平量程为 >20 ps/div，测量间隔右面的点 <150 ns；平均精度： 0.1% 的间隔，STDEV： ≤1 ps

　　水平量程 ≤20 ps/div，测量间隔右面的点 <150 ns；平均精度： 1 ps + 0.5% 的间隔

　　时钟输入/预定标触发（前面板），眼图或码型模式

　　平均精度取决于时钟输入精度 STDEV： <0.7 ps（大值） lt;0.1 ps（典型值）

　　时钟输入/预定标触发（前面板），其他模式

　　水平量程为 >20 ps/div，测量间隔右面的点 <150 ns；平均精度： 0.1% 的间隔，STDEV： ≤3 ps

　　水平量程 ≤20 ps/div，测量间隔右面的点 <150 ns；平均精度： 1 ps + 0.5% 的间隔

　　TDR时钟触发（锁定到外部10 MHz时钟）

　　水平量程为 >20 ps/div，测量间隔右面的点 <150 ns；平均精度： 0.01% 的间隔，STDEV： ≤1 ps（0.1 ps 典型值）
低时基抖动:
最大 8 条同时采集的通道上典型值为 425 fs
82A04B 相位基准模块中，最多 6 条通道上 <100 fs
垂直分辨率 – 16 位模数转换器
电接口分辨率：<20 μV LSB（适用于 1 v 全量程）
光接口分辨率从 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 μW
光接口带宽 >80 GHz
电接口带宽 >70 GHz
为 NRZ、RZ 和脉冲信号类型提供了超过 120 种自动测量功能
80 多种行业标准模板，自动进行模板测试
复杂抖动/噪声/BER/SER 分析 (80SJNB)，支持复杂测量 TDECQ 1, SNDR 2 (应用)
1PAM4 发射机和色散眼图闭合象限。
2S信噪失真比。


应用
高性能真正差分 TDR 测量
串行数据应用阻抗检定和网络分析，包括 S 参数
高级抖动、噪声、BER和SDLA分析
使用IConnect基于通道和眼图仿真和测量建模
设计/检验电信和数据通信器件和系统
ITU/ANSI/IEEE/SONET/SDH 制造/一致性测试
