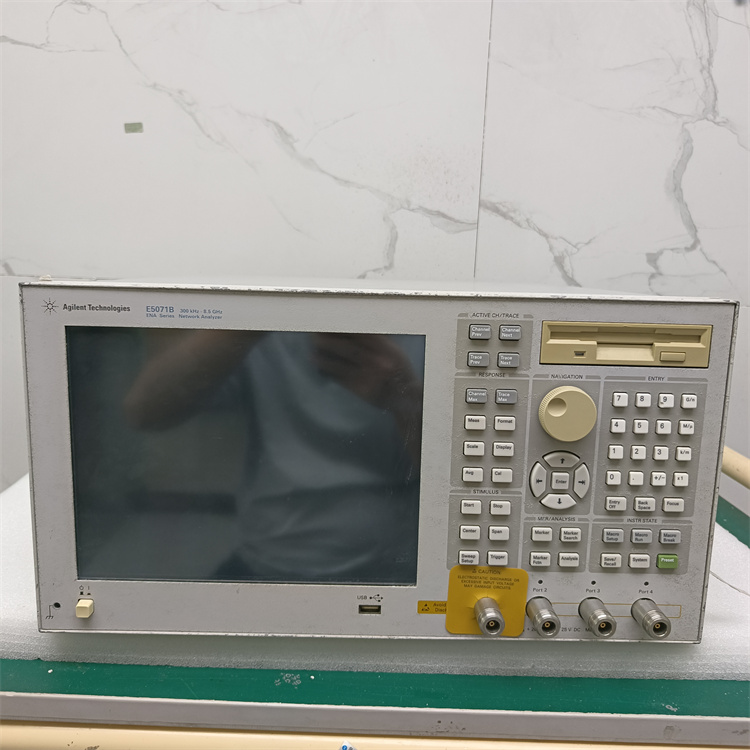

安捷伦（Agilent）E5071B网络分析仪

主要特色与规格
频率范围300 kHz - 8.5 GHz的
125 dB的动态范围，测试端口（典型值）E5071B
9.6微秒/点扫描速度
0.001 dB rms的迹线噪声
频率精度+ / - 5 ppm的
频率分辨率1 Hz
输出功率范围- 15 dBm的- 10 dBm的
扫描范围1分贝
集成2 - ，3 -和4端口，带有平衡测量
夹具嵌入/脱嵌和端口特性阻抗转换
频率偏置模式频率转换设备。
内置的Visual Basic应用程序（VBA）E5071B
测量向导助手（MWA）软件
E5071B描述
E5071B网络分析仪提供快速和精确的射频器件测量。先进的架构最大
限度地减少了扫描次数来完成多端口测量，进一步提高了测试吞吐量。
停产通知：2007年10月1日的E5070B/71B已停产的技术支持生命的结
束将是2012年10月1日。的E5071C是产品的更新换代。E5071B
Agilent E5071B 网络分析仪频率范围是300 kHz至8.5 GHz.提供快速准
确的 RF 元件量测，其先进架构可减少扫描次数，以完成多埠量测并进
一步提高测试产能。
Agilent E5071B相关参数显示：
测试埠的动态范围为 125 dB （典型值）E5071B
整合式 2、3 和 4 埠搭配平衡式量测
Agilent E5071B说明书-相关产品
扫描速度为每一点 9.6μs。
轨迹杂讯为 0.001 dB rms
嵌入/移除夹具和连接埠特性阻抗转换
频率转换装置的频率偏移模式
E5071B选项
008频率偏移模式
010时域分析能力
015标准彩色LCD
016触摸屏彩色LCD
1A7 ISO 17025标准校准
1CM机架安装套件
1CN前把手套件
1CP机架安装和前把手套件
1E5高稳定时基
213 2端口S-参数测试装置，标准功率范围（-15 dBm至10 dBm）
214 2端口S参数测试装置，扩展功率范围（-50 dBm至10 dBm）
313 3端口S参数测试装置，标准功率范围（ -15 dBm至10 dBm）E5071B
314 3端口S-参数测试装置，扩展功率范围（-50 dBm至10 dBm）
413 4端口S参数测试装置，标准功率范围（-15 dBm至10 dBm）
414 4端口S-参数测试装置，扩展功率范围（-50 dBm至10 dBm）
790测量向导助手软件
810键盘
820鼠标
A6J ANSI Z540一致性校准
ABA增加英文手动设定
ABJ日文手册
ATO ENA系列网络分析仪，300 kHz至8.5 GHz的- ATO模型
RMKT安捷伦翻新产品
UNQ标准稳定度时基
