LSP单端液位模组产品简介

单端液位模组 LSP（Liquid-level -Single-ended-Pro）利用单端对地式电容测量原理，通过电容传感芯片测量介电常数的变化，模组数字信号输出电容值，转换成液位高度等，可测量连续液位或分段液位、含水率、接近等介质传感，广泛应用于水位、油液液位、料位，含水率等检测及接近传感。模组含微处理器件，内嵌电容与物理量转换计算、报警检测算法、温度补偿、信息存储、校准支持等，可以定制 I2C、1-wire 等数字协议。

LSP 穿透性强，可穿透 1-10mm 非金属容器，有效克服容器壁较厚、或测量有空气间隔、液体介质粘稠度高等问题，准确测量到电容变化；尺寸小，以最小单元原理设计电路，邮票板方式，方便客户集成到产品电路中；可通过调整外围电路实现测量不同的电容范围；模组包含高精度外部晶振，数据采集精度更高、更稳定，同时配合算法软件实现减少干扰、增加精度等效果。

LSP 提供双通道，可同时检测两路对地电极。

主要性能

测量方式：非接触可穿透 1~10mm 非金属容器，或接触式

液位精度：根据被测物、电极结构等应用不同，最高精度 1%

电容测量范围：0~150pF

电容测量精度：1%

电容测量分辨率：0.5ff

电容测量时间：1-100ms（可根据采集需求定制）

平均功耗：5.6mA@5V

温度特性

温度分辨率：15bit ADC

典型测温精度：±3℃

工作温度范围：-40℃~+85℃

通信接口：I2C（可定制 1-wire）

工作电压：2.5V~5.5V

外形尺寸：13.5mm*13.5mm*2.5mm

1. 接口说明

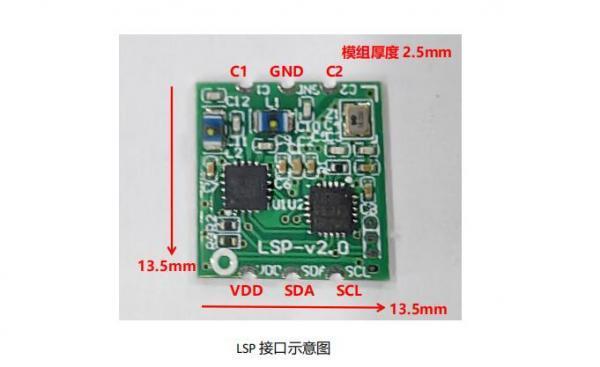

LSP 提供 2 个电极接口以及 I2C 接口（参看《接口说明表》），如下图所示：

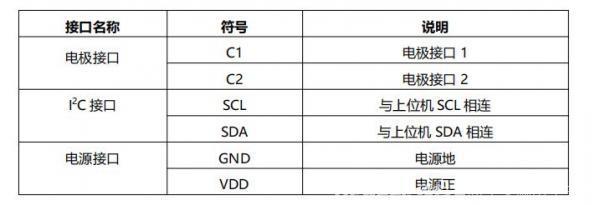

接口说明表：

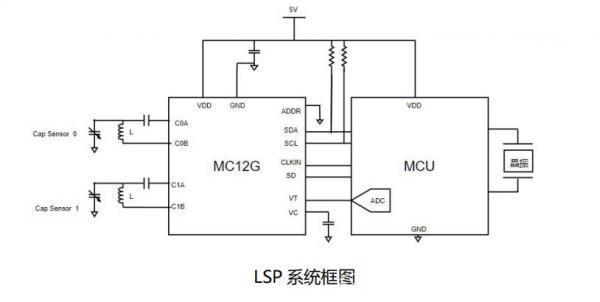

1. 系统框图

LSP 模组集成敏源电容传感芯片 MC12G、需要在片外构建 LC 谐振腔回路以及使用外部晶

振的 MCU。下图中的 C SENSOR 为被测电容，L 为谐振电感，MCU 从 MC12G 采集数

据并解算电容，对外提供 I2C 通讯接口。

1. 典型应用电路

LSP 单端对地配置，C1/C2 接检测电极，可替代单端对地电容检测方案，如 AD7747、

FDC1004 等电容芯片。

1. 通信方式

模组为 I2C 接口输出，上位机可查询电容值、频率、温度等信息（可定制为 1-wire 接口）。

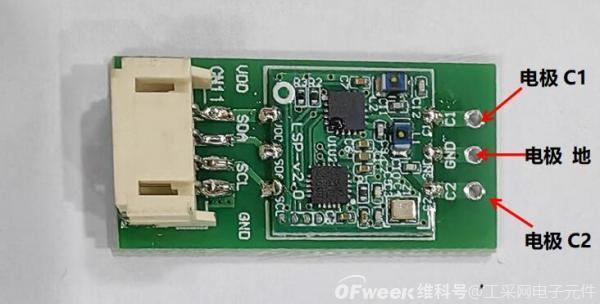

1. LSP BASE 板

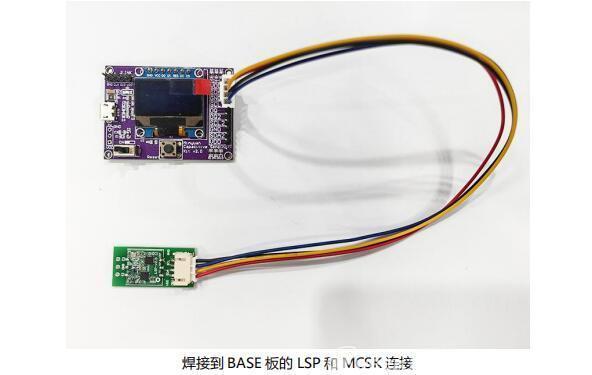

将 LSP 模组焊接到 BASE 板，通过 4pin 座连接至电路的 I2C 接口，方便调试。

使用敏源电容传感评估板 MCSK 连接模组，可快速进行测试评估。

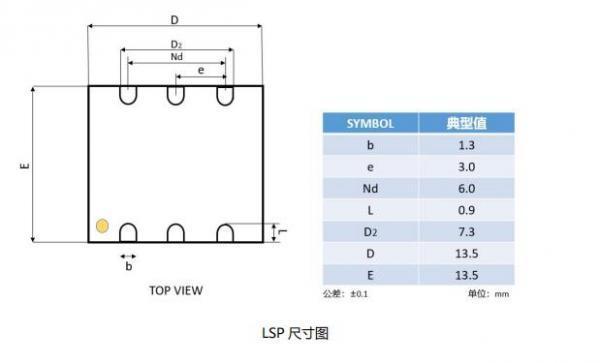

1. 封装图
