AP8100 DC-DC 升压恒压电源管理芯片

说明

AP8100 是一款外围电路简单的 BOOST 升压恒压控 制驱动芯片，适用于 2.8-40V 输入电压范围的升压恒 压电源应用领域，启动电压可以低至 2.5V。 芯片会根据负载的大小自动切换 PWM ， PFM 和 BURST 模式以提高各个负载端的电源系统效率。 本芯片可以通过 EN 脚实现低待机关机功能，当 EN 脚 接 VIN 的时候，系统正常工作，当 EN 脚位被拉低， 系统关机，此时流入芯片内部的电流小于 2uA，进入 低功耗待机模式。

此外芯片还可以通过 ROSC 脚设置系统开关频率，当 ROSC 悬空，开关频率为 130KHz，当 ROSC 拉高, 开关频率为 260KHz，如果需要别的开关频率，可以在 ROSC 上对地加电阻实现。 芯片支持软启动功能，调节 SS 端口的电容大小，可以 改变软启动的时间。 芯片支持逐周期的限流保护，输出过压保护以及过温 保护，当保护机制被触发时，芯片会及时关闭 GATE 的输出，有效保护电源系统以及输出负载。

特性

宽输入电压：2.8-40V

2.5V 启动

效率：可达 95%

逐周期限流保护

可编程的软启动

内置过温保护

内置过压保护

支持 PWM，PFM 以及 BURST 工作模式

内置 40V LDO 供电

支持低功耗关机模式jb

关机电流小于 2uA

可设定工作频率

恒压精度≤±3%

封装： ESSOP10

应用领域

移动设备供电

太阳能

音频功放模块供电

摄影灯光电源

LCD 背光显示

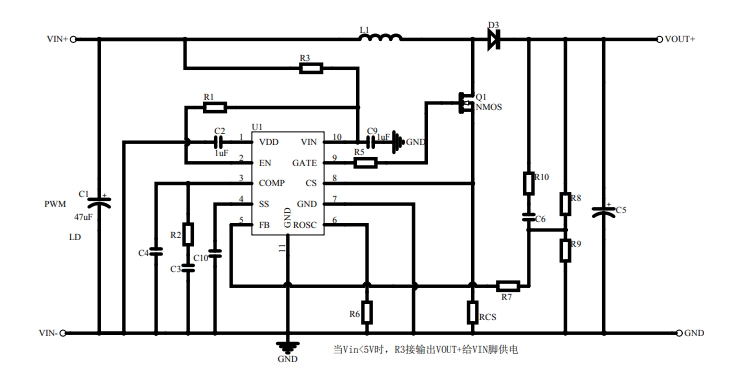

应用原理图
