IPM驱动光耦MPH480（高效、高可靠性安全强）

光耦是一种能将输入信号转换为光信号并通过光学隔离传递到输出端的器件；随着微电子技术的发展，带有隔离耦合电路的分立光隔离IGBT驱动、IPM智能功率模块等在工控行业中得到了更为广泛的应用

IPM即智能功率模块缩写，它通过优化设计将IGBT连同其驱动电路和多种保护电路封装在同一模块内，大大降低了功率半导体器件的应用难度，缩短了设计周期，同时提高了系统的可靠性，这类光耦能提供优异的共模瞬态抗扰度，以防止在电噪声环境中误操作。

IPM的优点：采用IGBT架构电路结构灵活、过载能力强、小体积；缩短研发周期；驱动电路和IGBT之间连线短，驱动电路的阻抗低，不需要负电源；集成了IGBT的驱动，欠压保护，过热保护，过流短路保护，可靠性高。

通常，驱动IPM控制输入的光电耦合器需要高于10 kV/us的共模瞬态抗扰度(CMTI)，因为它随dV/dt的急剧变化而变化，再者由于IPM驱动光电耦合器传输PWM信号，因此必须足够快地切换，使用传输延迟时间(tpHL/tpLH)小于800ns。

而工采网代理的的IPM驱动器光电耦合器MPH480集成了静电屏蔽；不仅有高达30kV/us的IPM驱动器光电耦合器；其传输延迟偏差最多为±60ns，这类性能大大提高PWM信号的传输精度。

产品描述：

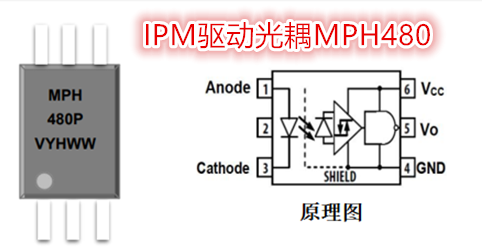

MPH480是一款IPM接口高速光耦合器；包含一个LED和光电探测器，内置施密特触发器，提供逻辑兼容的波形，无需额外的波形整形；图腾柱输出消除了上拉电阻的需要，并允许直接驱动智能电源模块或栅极驱动。

特性：

◆正输出类型（图腾柱输出）

◆真值表保证： VCC从4.5V到30V

◆在工业温度范围内为通用IPM应用程序指定的性能。

◆短较大传播延迟

◆较小脉冲宽度失变（PWD）

◆极高的共模排斥率（CMR）

◆滞变

◆MSL类1

应用：

●IPM接口隔离

●隔离的IGBT/电源MOSFET门驱动器

●工业逆变器

●交流和无刷直流电机驱动器

●通用数字隔离

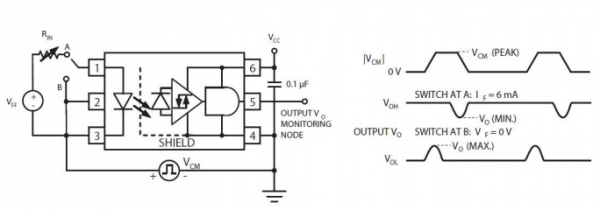

共模瞬态抗扰度测试电路及典型波形：

四川美阔在光耦合器领域颇有建树，为您提供优质的光耦选型；提供原厂技术支持；如需样品测试、产品规格资料及技术咨询，欢迎咨询：19168597394（微信同号）

原文标题:IPM驱动光耦MPH480（高效、高可靠性安全强）
