什么是MiniLED背光技术？优质背光驱动解决方案

Mini LED作为显示行业的新宠儿随着其优势日渐凸显；这项技术已经开始大规模应用于高清显示领域，比如平板、显示器、电视、高端影院、广告显示、会议会展、虚拟现实等诸多商用场景；行业巨头纷纷推出搭载MiniLED背光技术的终端产品，将这一项技术的热度推至顶峰。

什么是MiniLED？首先MiniLED是一种背光技术不是显示技术，MiniLED背光是采用微小尺寸LED灯珠作为背光源的技术；它把传统的统一亮度背光变成了可以分区调节亮度的点阵式背光；改善了传统LED不擅长的黑色对比度，同时小的背光区块，使得画面更加精致。

相比传统的LED背光，显示屏幕的亮度和对比度得以大幅提升；通过独立控制每个LED灯珠的亮度，实现更精细的局部调光和高动态范围显示；提供更出色的画质和更高的色彩准确性。我们可以简单地理解为这是小间距LED进一步精细化的产物，将背光灯珠做到更小，就可以组成更多分区，从而实现精准控光。

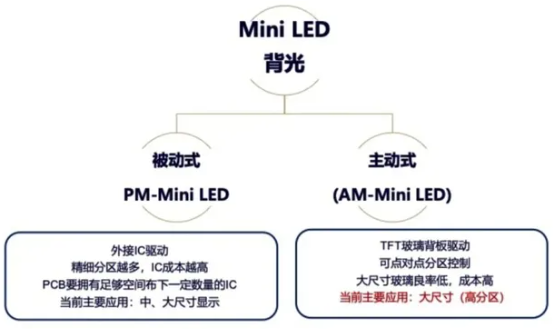

当前Mini LED背光有两种主流驱动模式：主动矩阵式驱动(AM)和被动矩阵式驱动(PM)

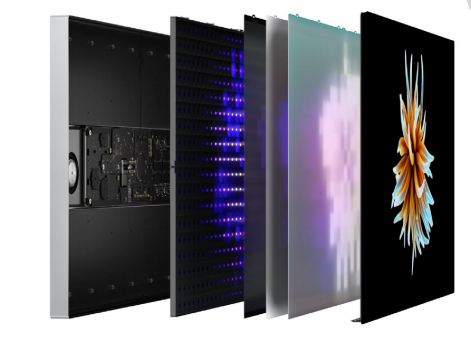

相较于普通的LED背光显示设备，MiniLED技术将侧入式背光改为直下式，在相同尺寸的面板内，MiniLED面板可以容纳更多的灯珠，大幅提升显示亮度，可以呈现更加逼真的画质效果。

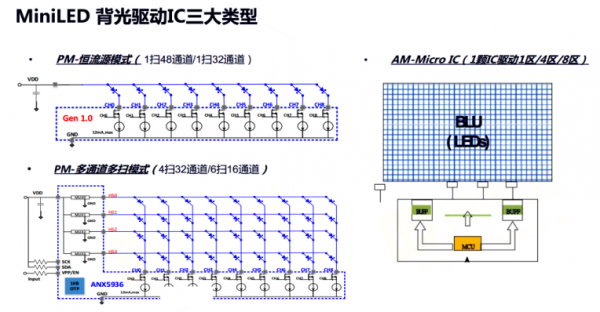

a. PM-恒流源驱动模式；b. PM-多通道多扫驱动模式； c. AM驱动模式

◆PM驱动是以脉冲方式点亮，无色偏但有闪烁问题；

◆AM驱动有色偏但相对无闪烁问题；

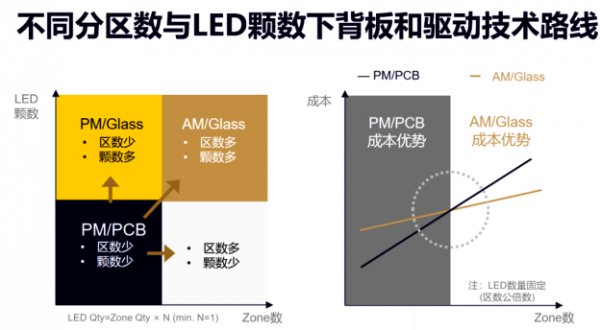

◆采用何种驱动模式，与分区数、LED颗数、OD要求相关。

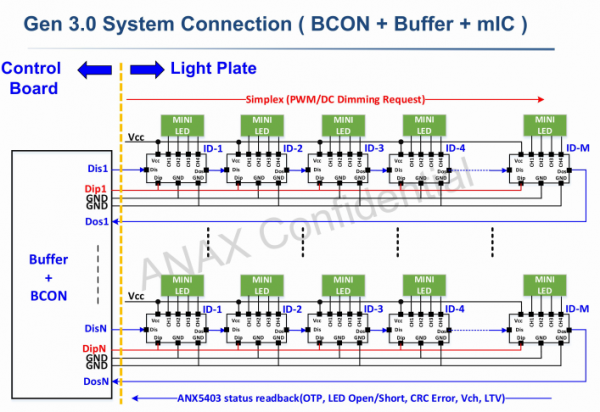

而由工采网提供的Mini LED背光技术通过AM驱动方式真正实现了局部调光、分区控光的效果，将显示效果进一步拉满；可以做到让“一个驱动IC对应一个背光分区，每个分区直驱常亮 ”，避免了传统PM驱动带来的频闪伤害。

背光采用AM驱动架构，相较于传统背光PM驱动架构将有优势 :

1、AM驱动方式更有利于降低功耗和成本并提升影像品质，同时支援高分区数＞3000与高刷新率(Frame Rate, 960Hz)之系统要求，并且同规格下晶片尺寸最小。

2、AM驱动方式可以达到一颗驱动IC对应多个背光分区，在客端设计应用上更具弹性，且每个分区直驱恒亮，避免了传统PM驱动带来的闪频伤害。

3、采用解决方案，灯板PCB层数最多2层，市场主流则為至少2层以上(4 - 6层数)。

4、灯板基板选择除了FR-4外，玻璃(Glass)和铝基饭(MCPCB)也将提供配套解决方案。

5、可提供光学距离为为(OD=0)之设计方案。

Mini LED技术在显示领域的应用不断趋向成熟，逐渐被大众所看到并越发期待。工采网提供的显示技术、高效转印技术和独有驱动架构技术的优势，为Mini LED领域产业发展和技术进步贡献力量，欢迎行业客户咨询相关产品及背光驱动方案，热线：19168597394（微信同号）
