为什么这么小？拆解Mcdodo麦多多超小67W充电宝

-----充电头网拆解报告第2773篇-----

前言

Mcdodo麦多多推出了一款超小体积的67W 20000mAh容量移动电源，这款移动电源采用PC+ABS材质外壳，搭配真空电镀工艺，呈现高级质感。移动电源具备2C1A快充接口，具备67W快充输出，支持笔记本电脑快充。具备45W自充能力，为移动电源充满仅需3.5小时。

这款移动电源采用自带线设计，自带收纳支架，使用更加方便。创新堆叠的结构设计，将移动电源的体积缩小了33%，相比同类产品体积更小，更便携，使用体验更好。下面充电头网就带来麦多多这款移动电源的拆解，一起看看内部的设计和用料。

此前充电头网还拆解过麦多多5000mAh磁吸无线充移动电源、麦多多67W 2C1A迷你氮化镓充电器、麦多多40W双USB-C氮化镓充电器、麦多多GaN5 mini 65W 2C1A氮化镓充电器等产品，欢迎查阅。

Mcdodo麦多多超小67W移动电源外观

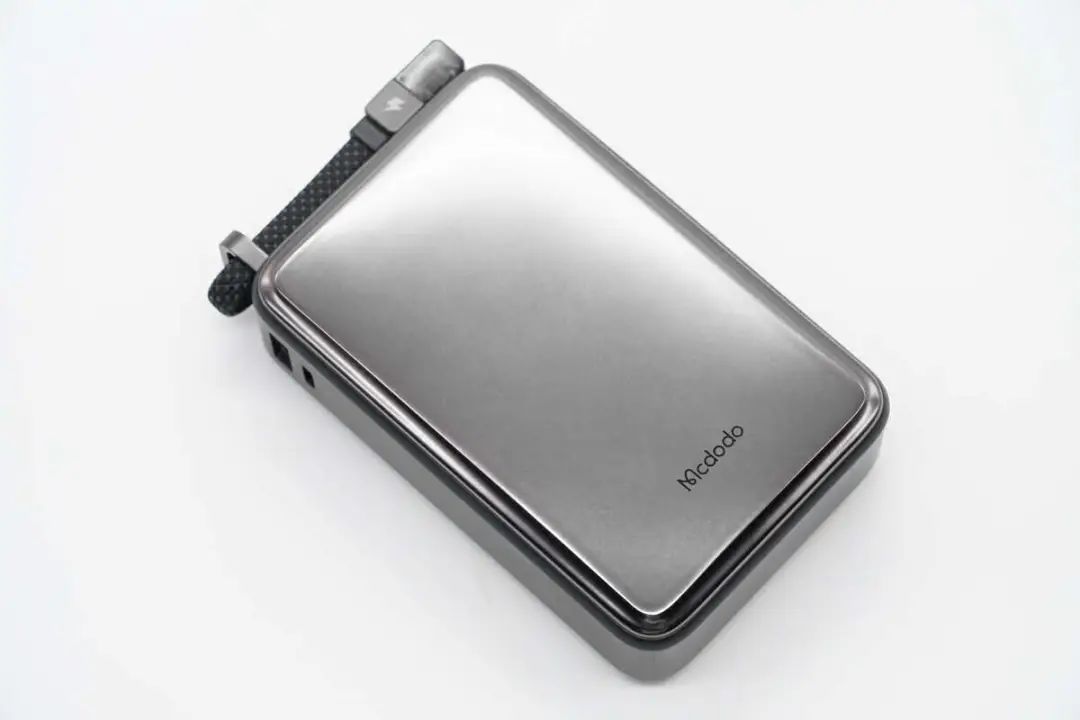

Mcdodo麦多多新款67W快充移动电源为规整长方体造型，在具备大容量大功率双优指标同时将体积控制得很好。机身正面外壳喷涂银灰色金属漆，金属质感十足，也让产品整体看上去更加高档。

机身边缘小一圈设计，正面印有Mcdodo品牌。

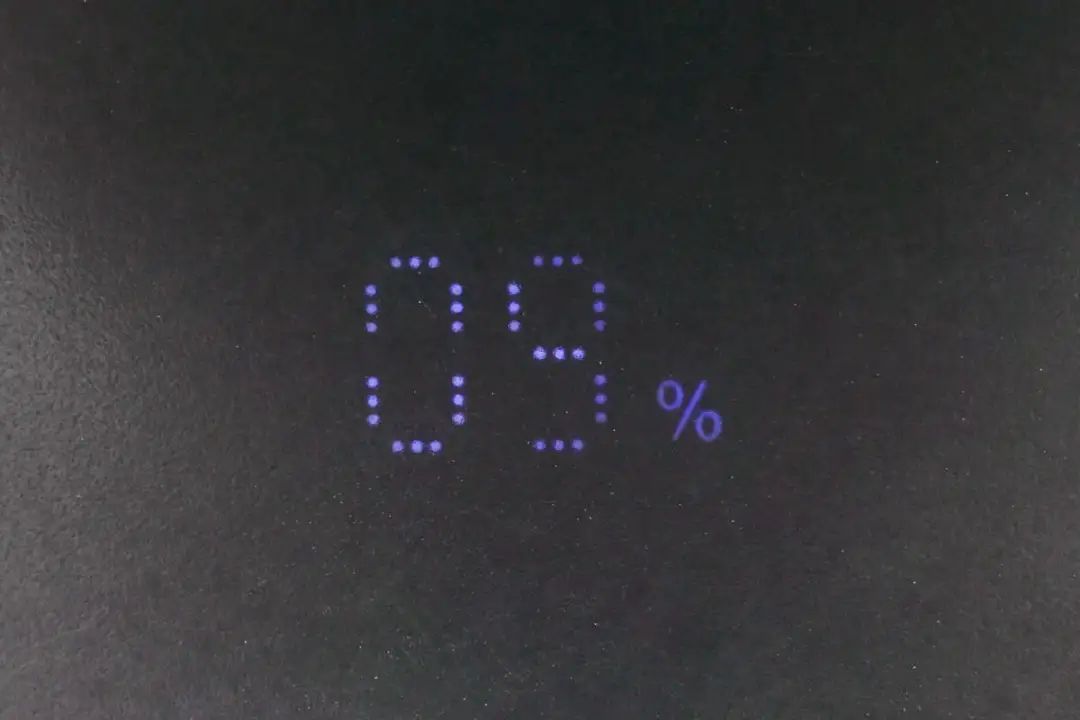

机身正面设有隐藏式电量数显屏，可以百分比精确显示移动电源剩余电量，用户可实时观察剩余电量无需盲猜，更好的规划用电。

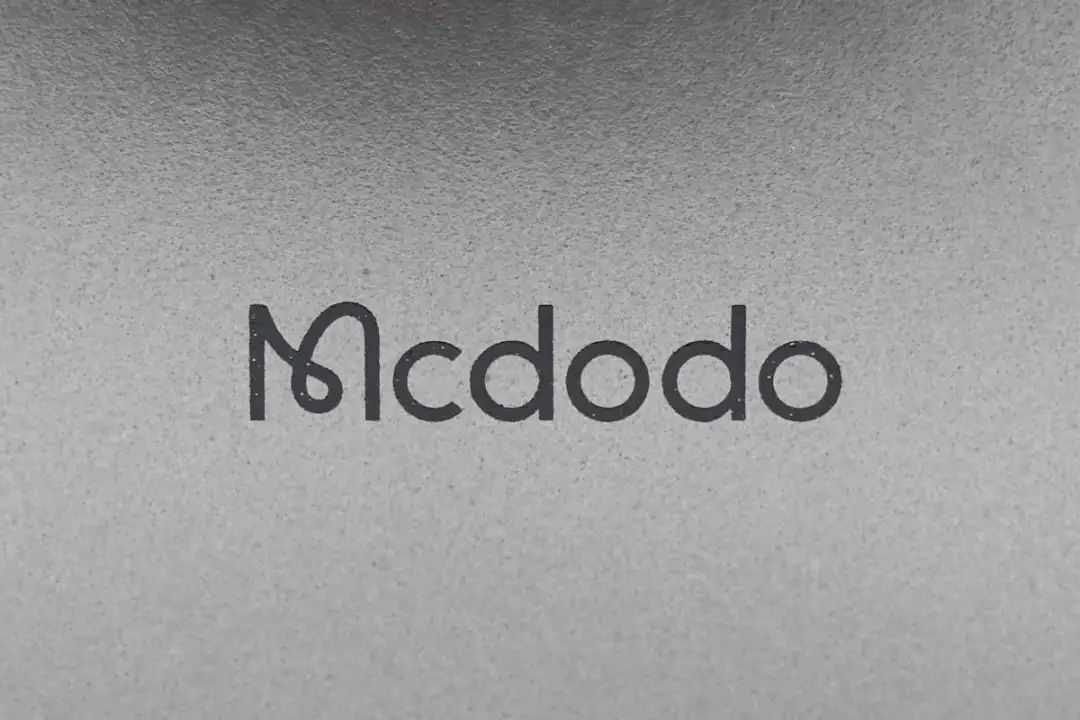

正面Mcdodo品牌特写。

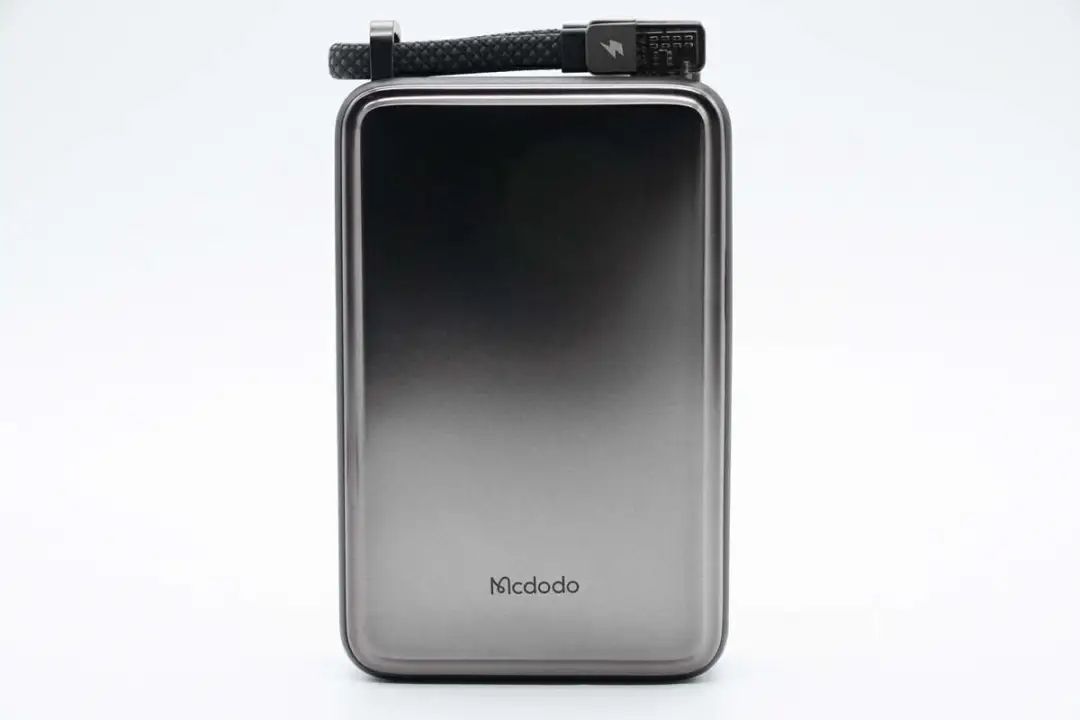

机身背面边缘过渡圆润，用户持握不硌手，与正面完全不同风格设计表明产品设计时考虑到这一细节。

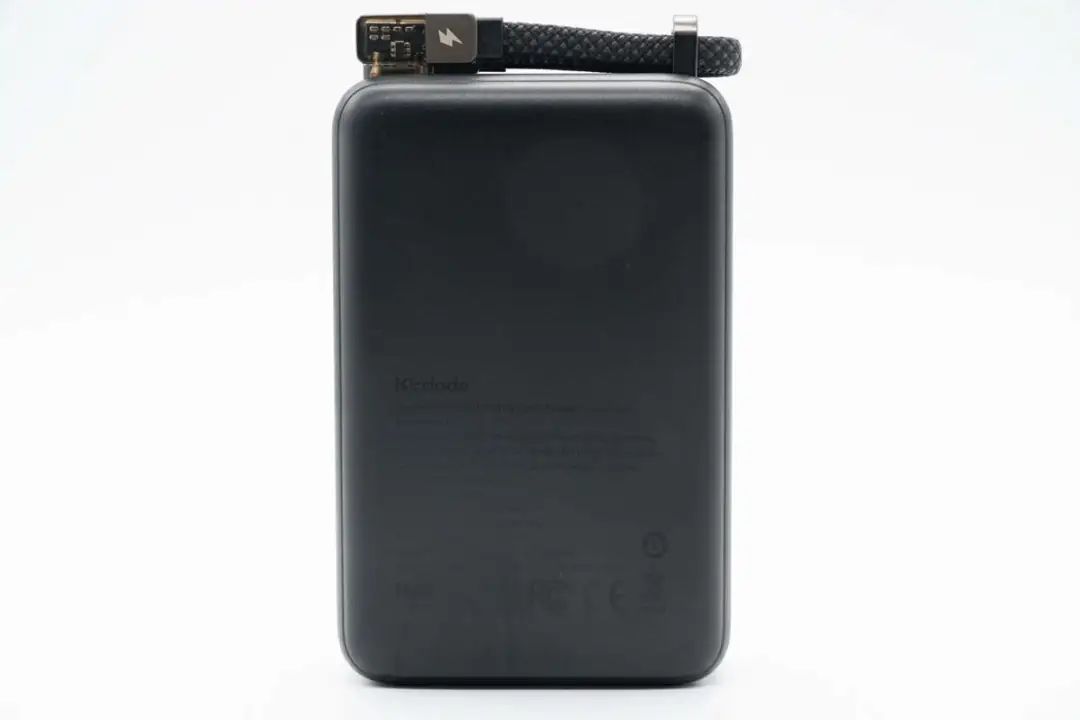

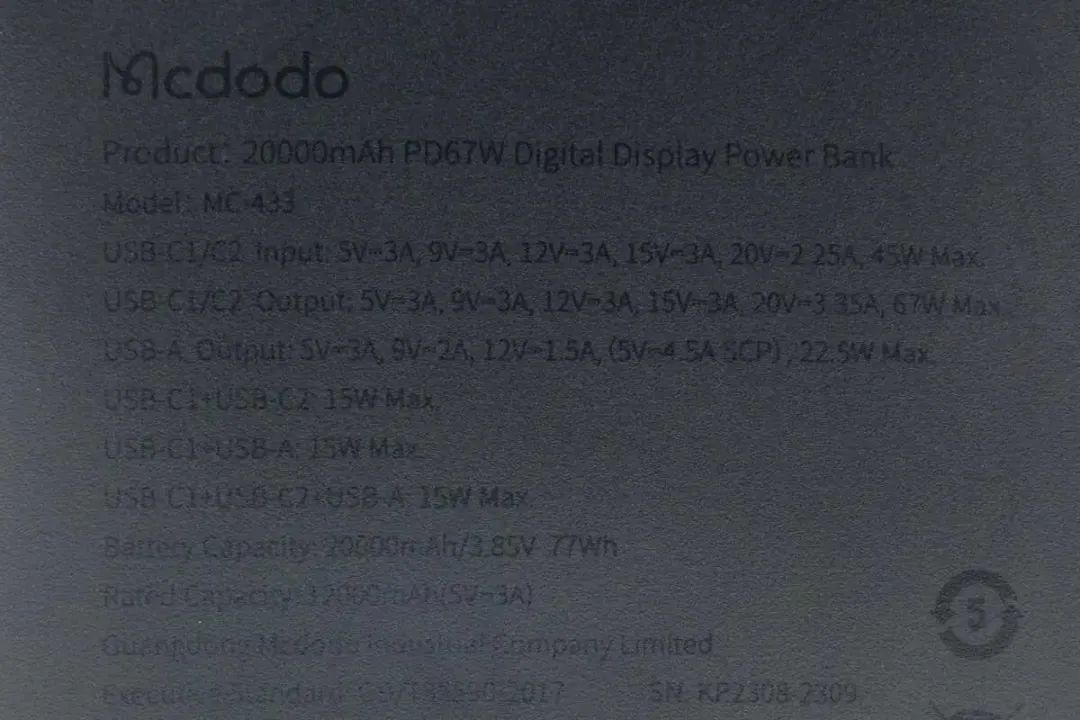

背面外壳还印有产品详细参数

型号：MC-433

USB-C1/C2输入：5V3A、9V3A、12V3A、15V3A、20V2.25A，45W Max

USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V3.35A，67W Max

USB-A输出：5V3A、9V2A、12V1.5A，（5V4.5A SCP），22.5W Max

USB-C1+USB-C2：15W Max

USB-C1+USB-A：15W Max

USB-C1+USB-C2+USB-A：15W Max

电池容量：20000mAh/3.85V 77Wh

额定容量：12000mAh（5V3A）

产品通过了FCC、CE认证。

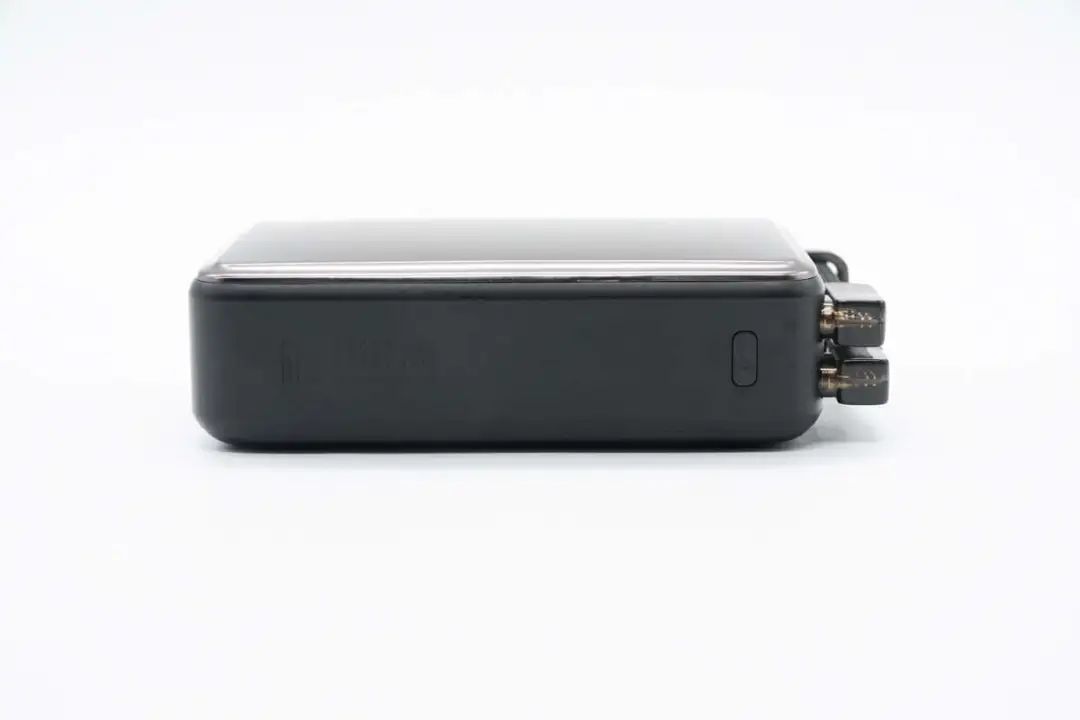

机身一侧设有电源键，同侧外壳上印有产品相关参数。

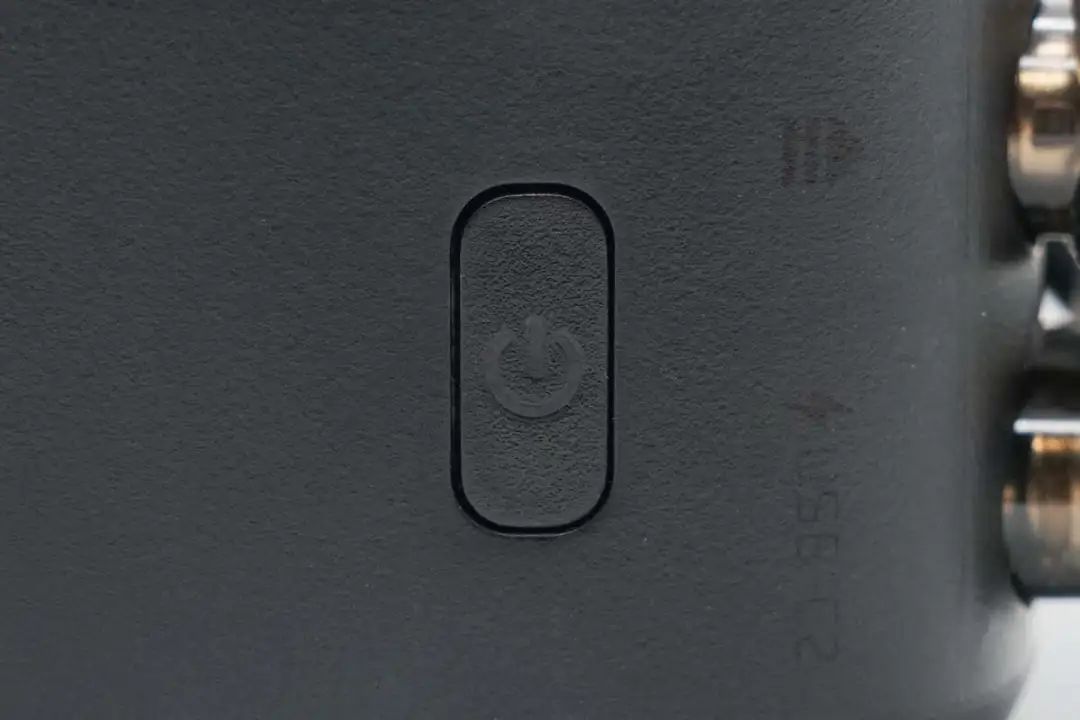

电源键特写，右边外壳上印有USB-C2字样以及闪电标识等。

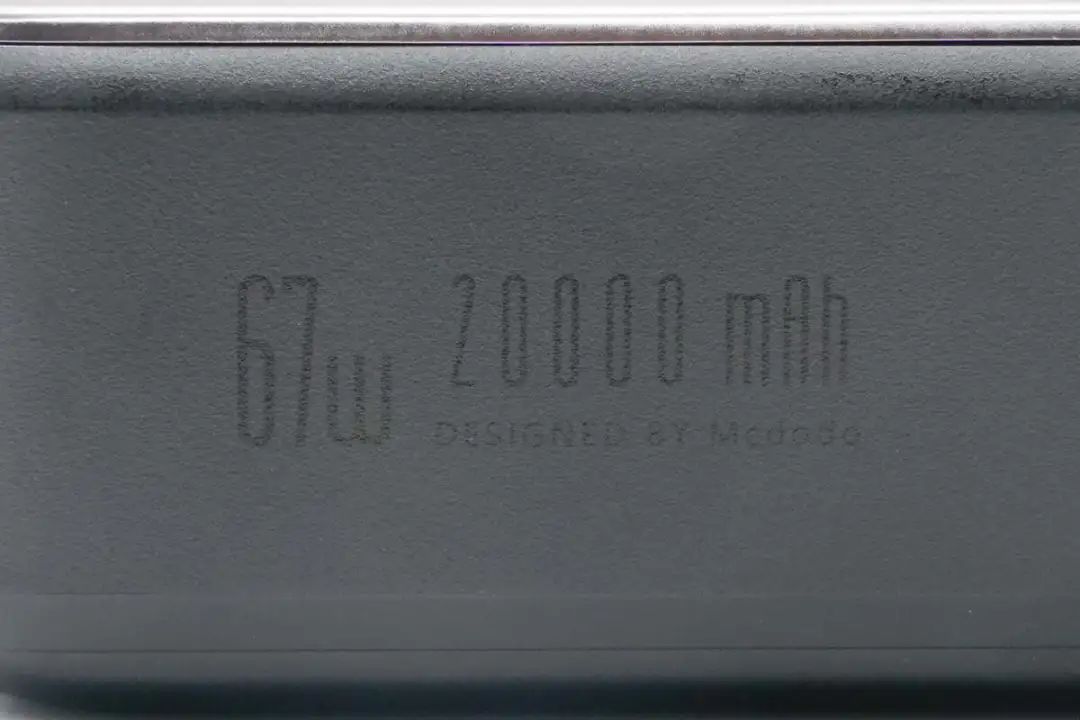

同侧外壳上印的是67W、20000mAh以及DESIGNED BY Mcdodo字样。

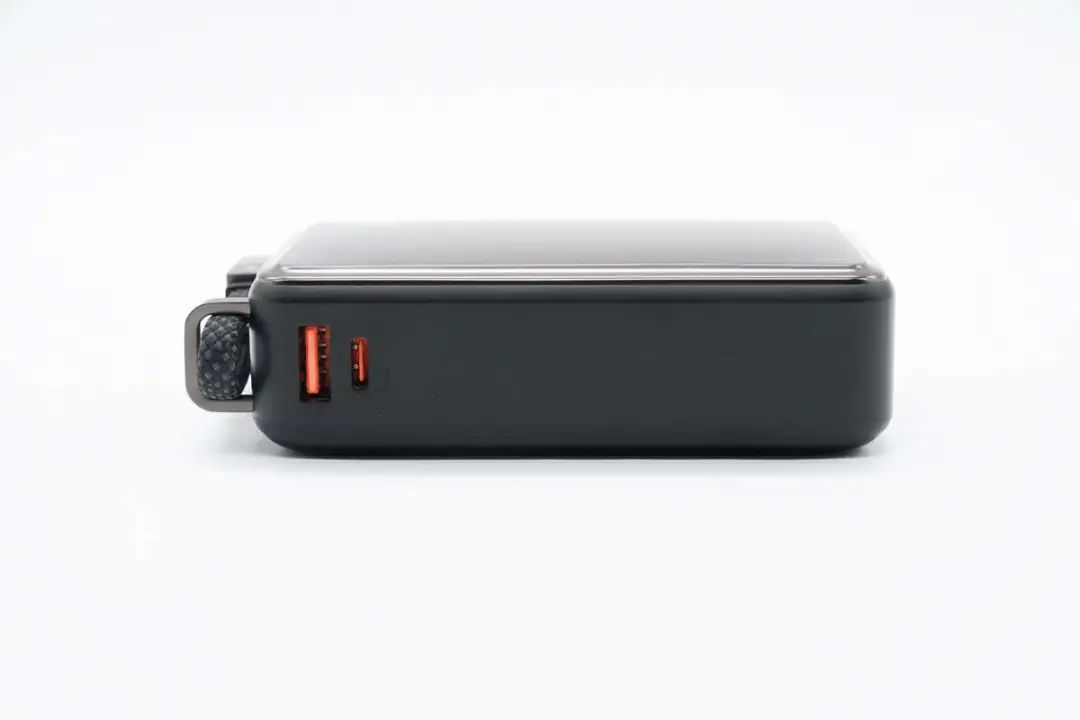

另一侧设有USB-C1以及USB-A接口，两个接口胶芯均为橙色。

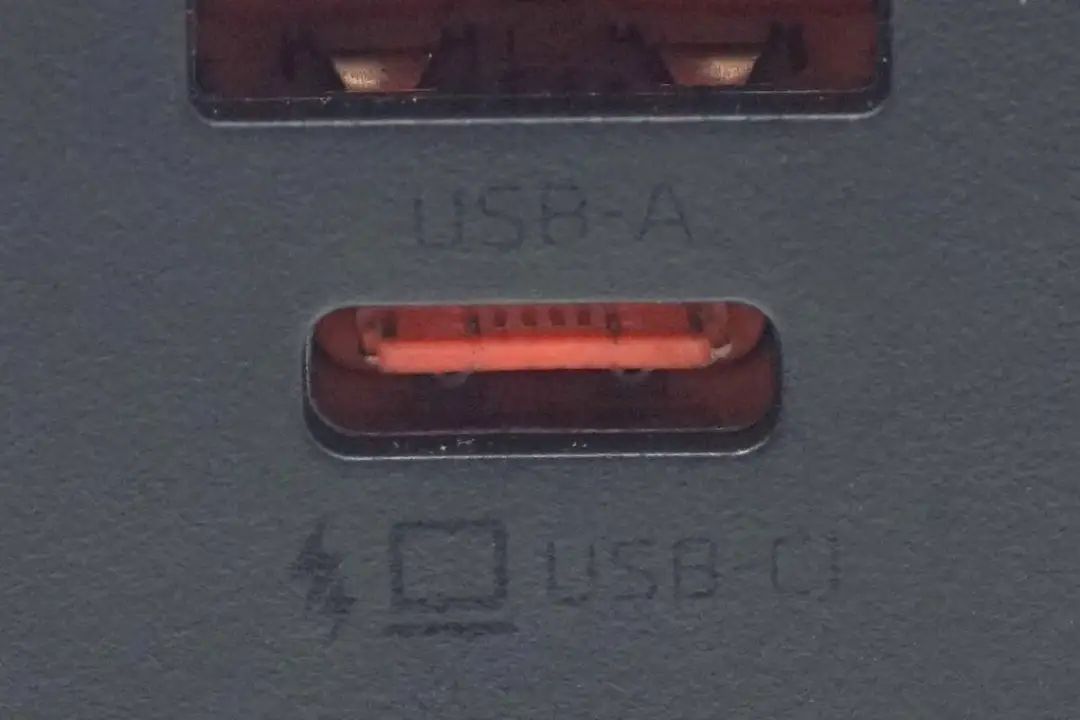

USB-C1口旁印有笔记本标识，表明该接口可以给笔记本进行快充。

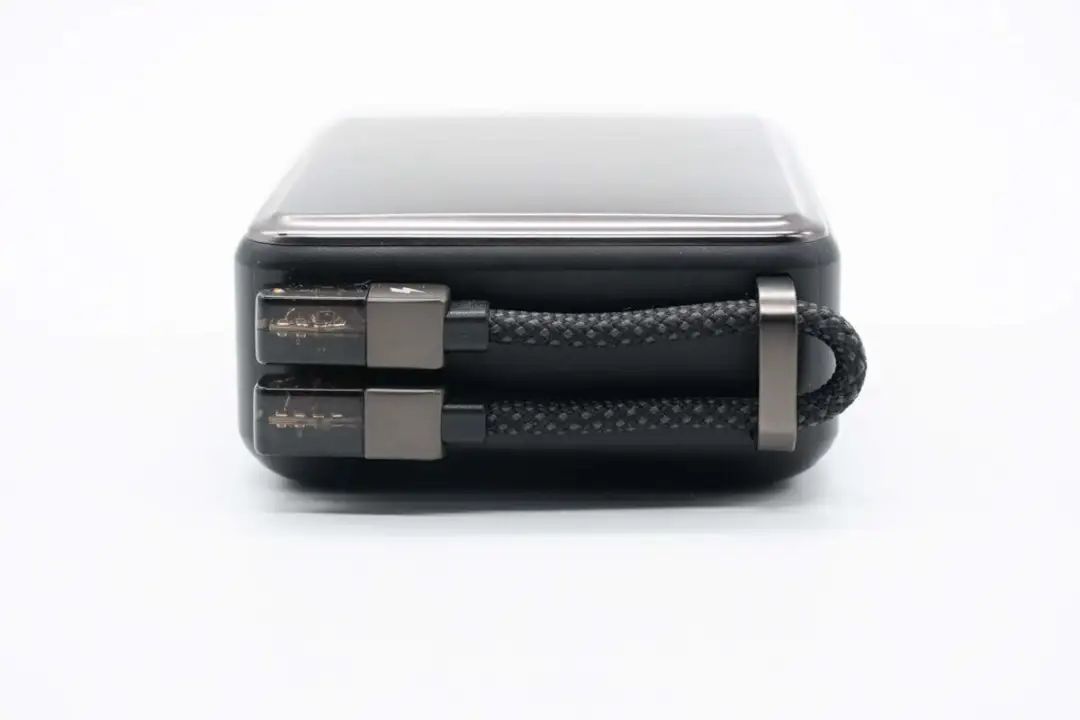

产品还有一大亮点是不仅配备一条USB-C短线，解决用户临时充电需求，同时还在移动电源机身上设计有固定插槽和锌合金收纳架，方便整理和外出携带，设计可以说别具匠心。

将USB-C线取下，机身顶部左侧插槽内凹设计，可以更好的固定线材防止脱落。

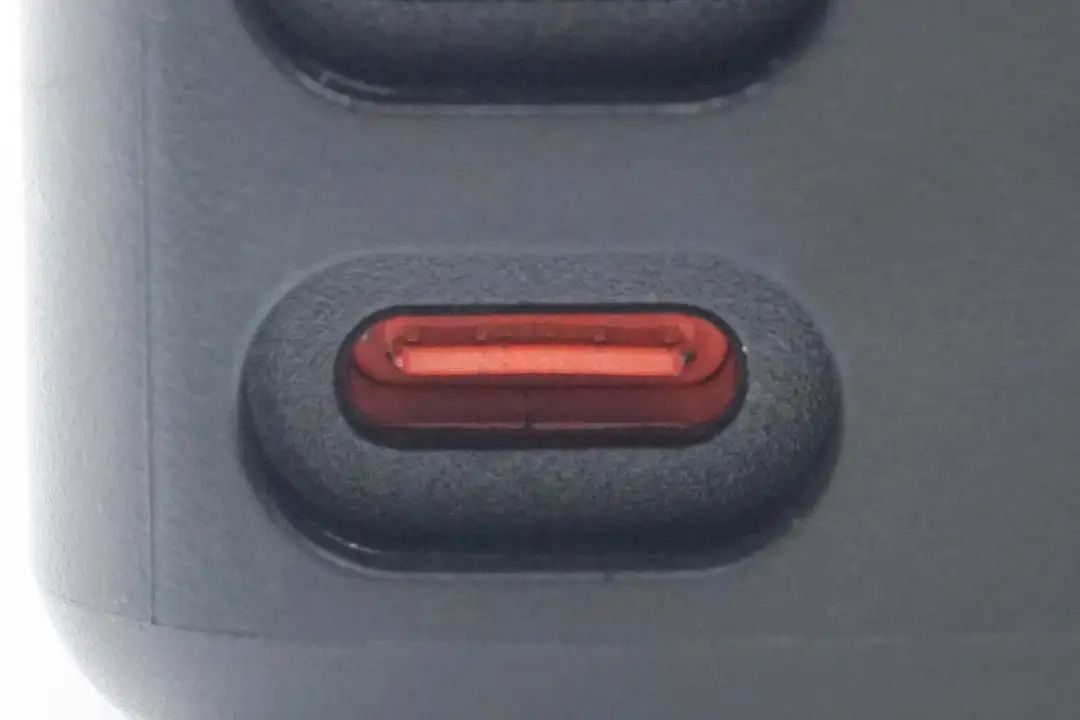

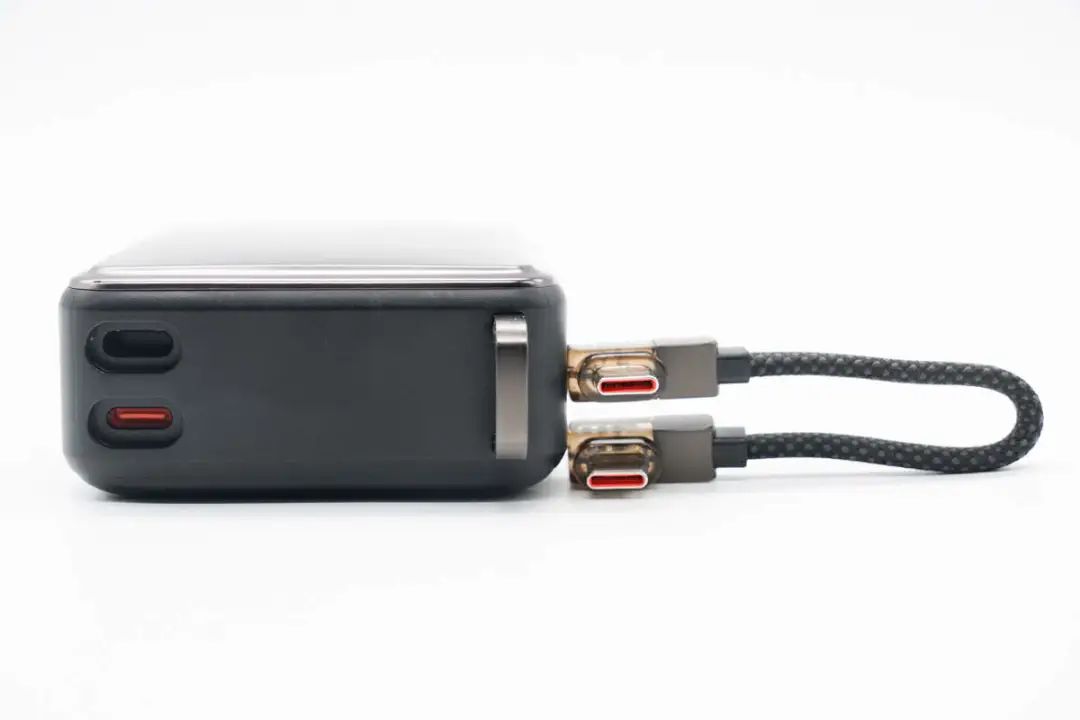

其中一个插槽为USB-C2接口，性能与USB-C1口的完全一样，支持高性能双向快充。

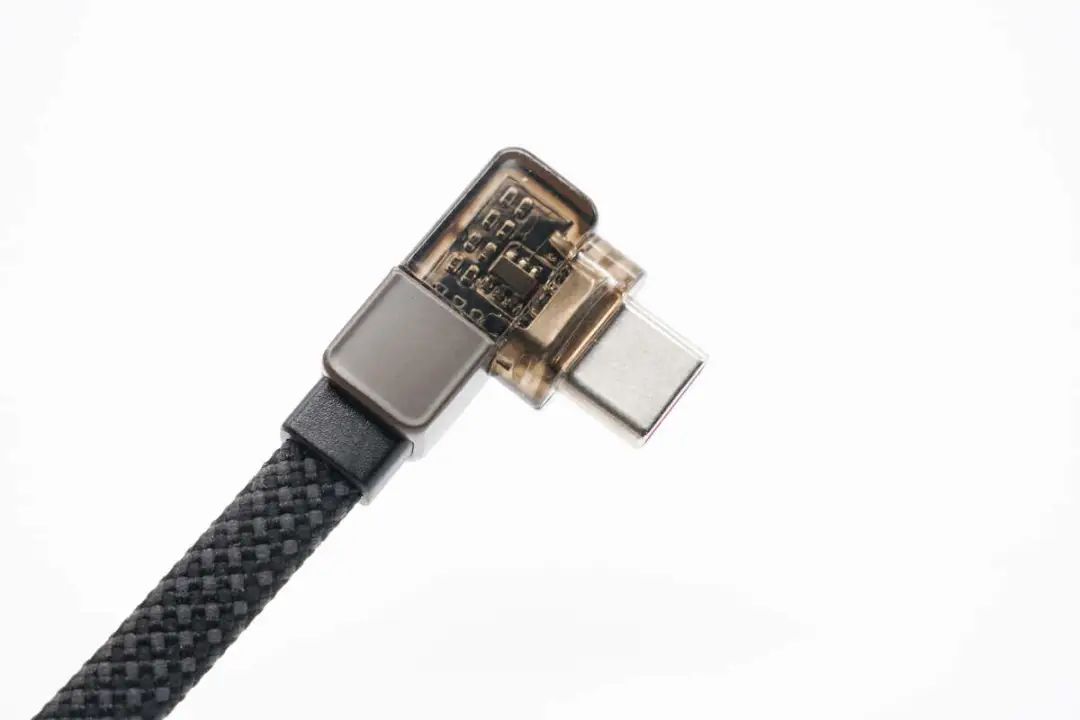

附带USB-C短线两端线头均为弯折设计，走线方便。不仅如此，线头外壳透明设计十分硬核，线身外套编织外衣，更加耐用，连线都设计的这么好，诚意十足。

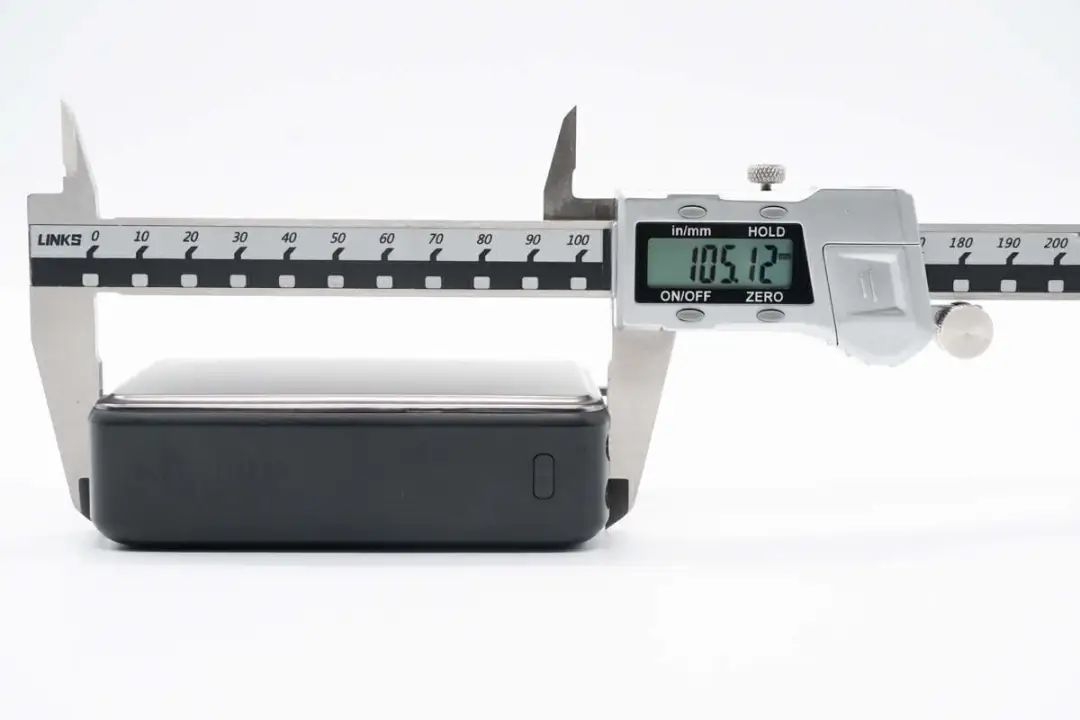

实测移动电源机身长度为105.12mm。

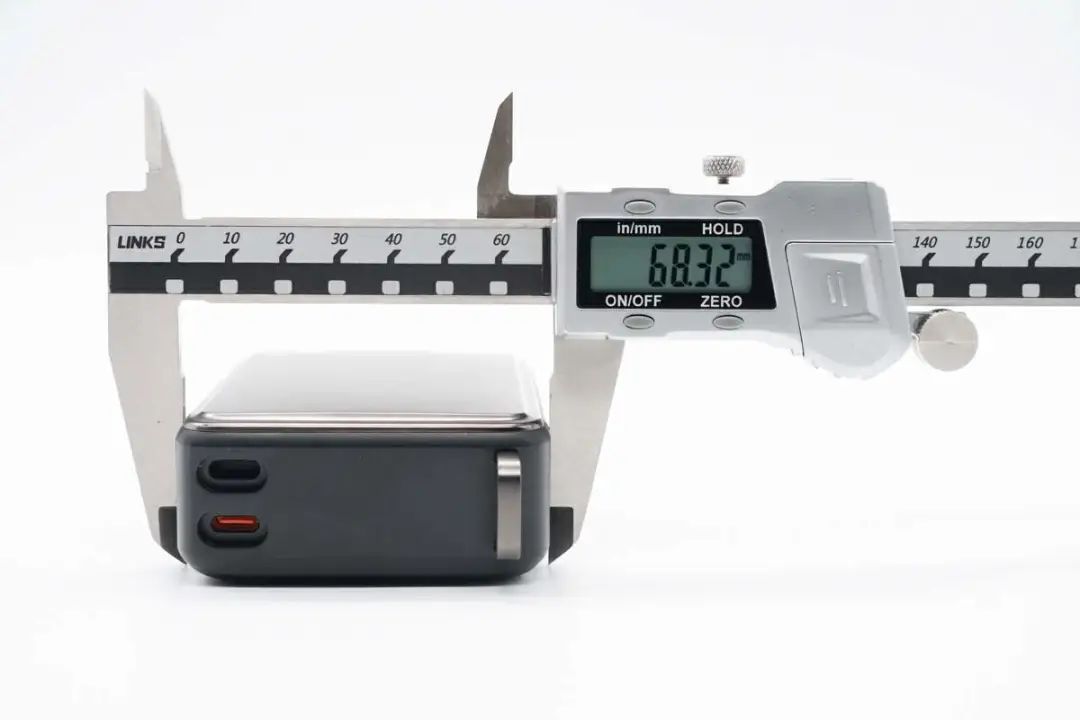

宽度为68.32mm。

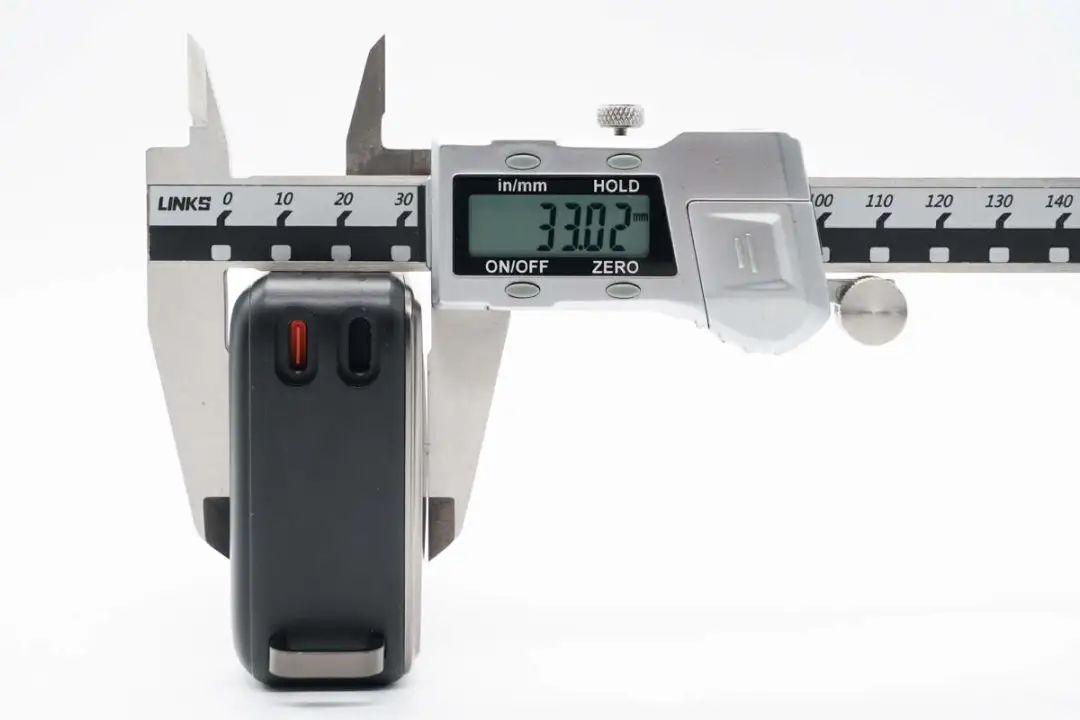

厚度为33.02mm。

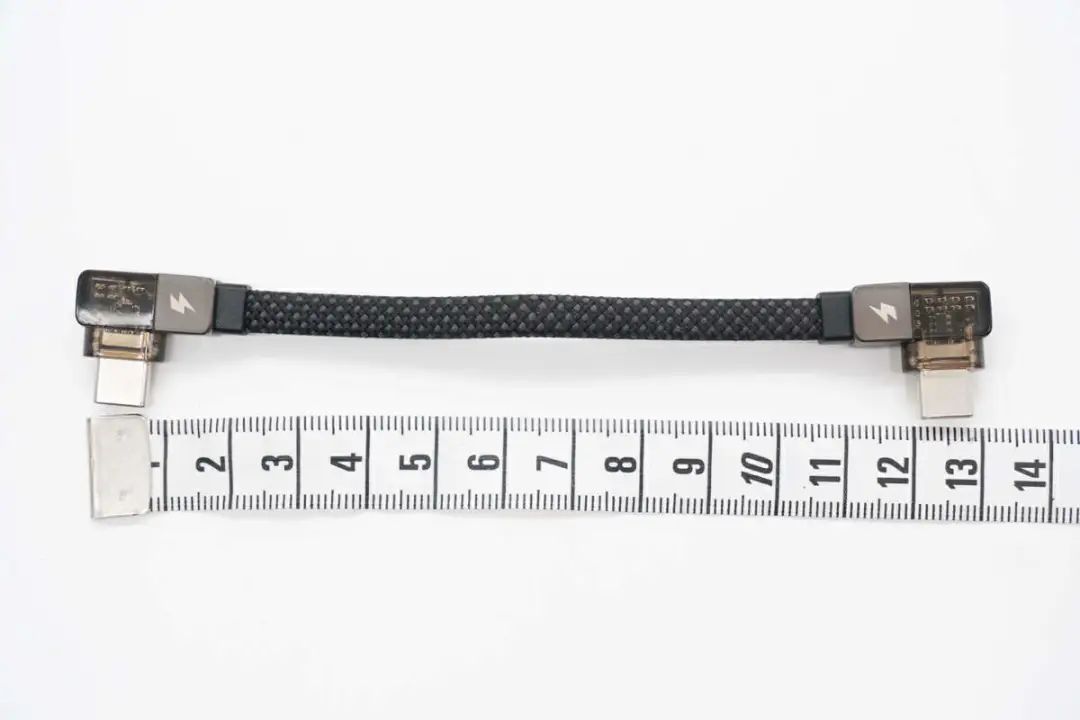

USB-C短线长度约为13cm。

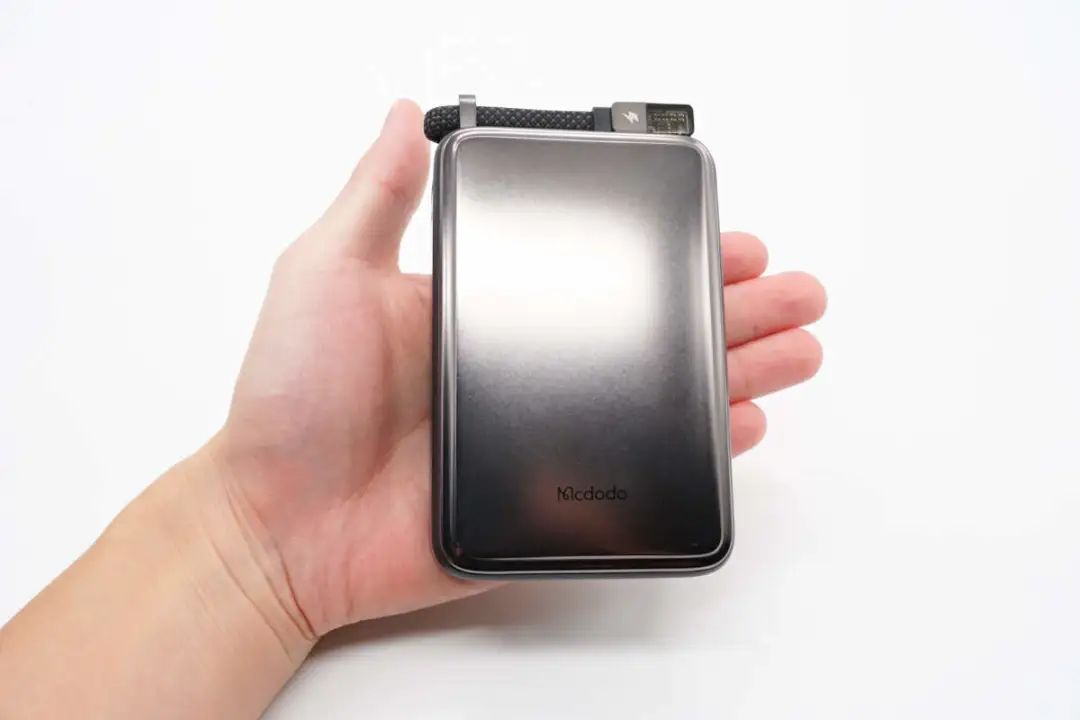

产品拿在手上的大小直观感受。

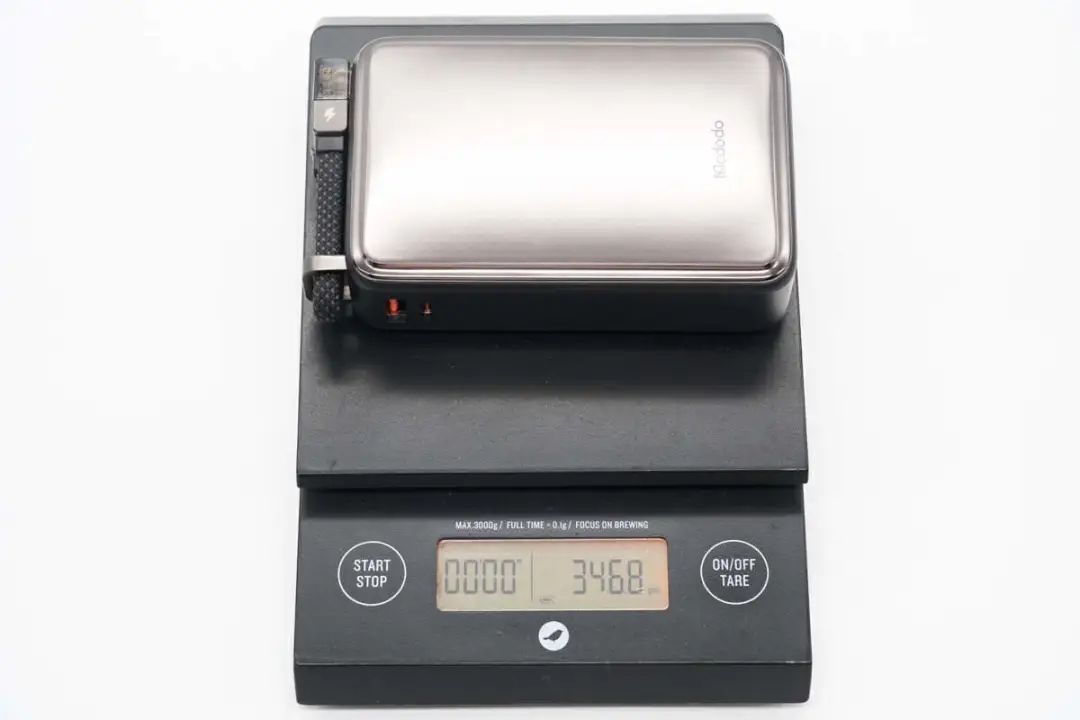

另外测得麦多多新款67W移动电源带线总重量约为347g。

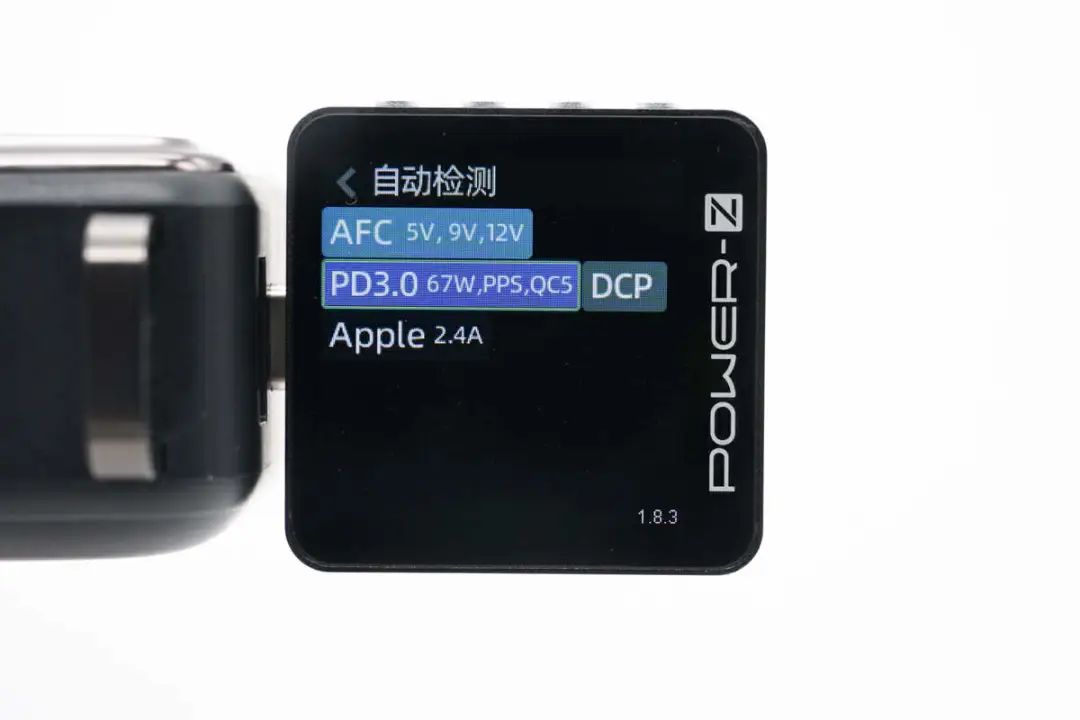

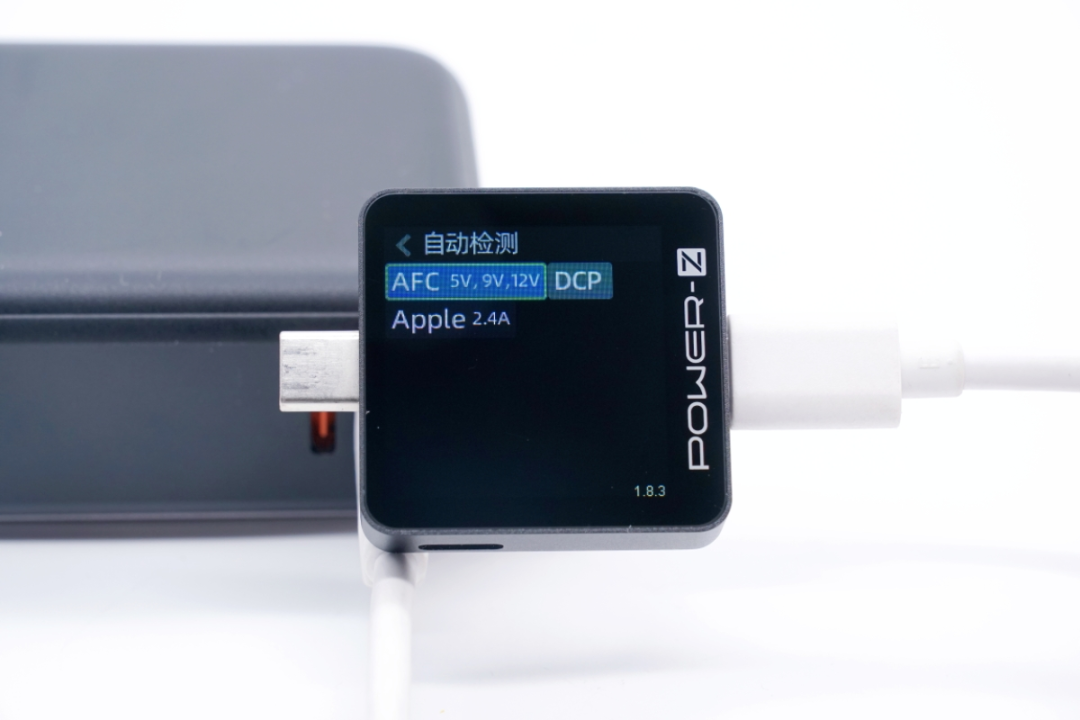

使用ChargerLAB POWER-Z KM003C测得USB-A口支持AFC、DCP、Apple 2.4A充电协议

测得USB-C1口支持FCP、PD3.0、PPS、QC5、DCP、Apple 2.4A充电协议。

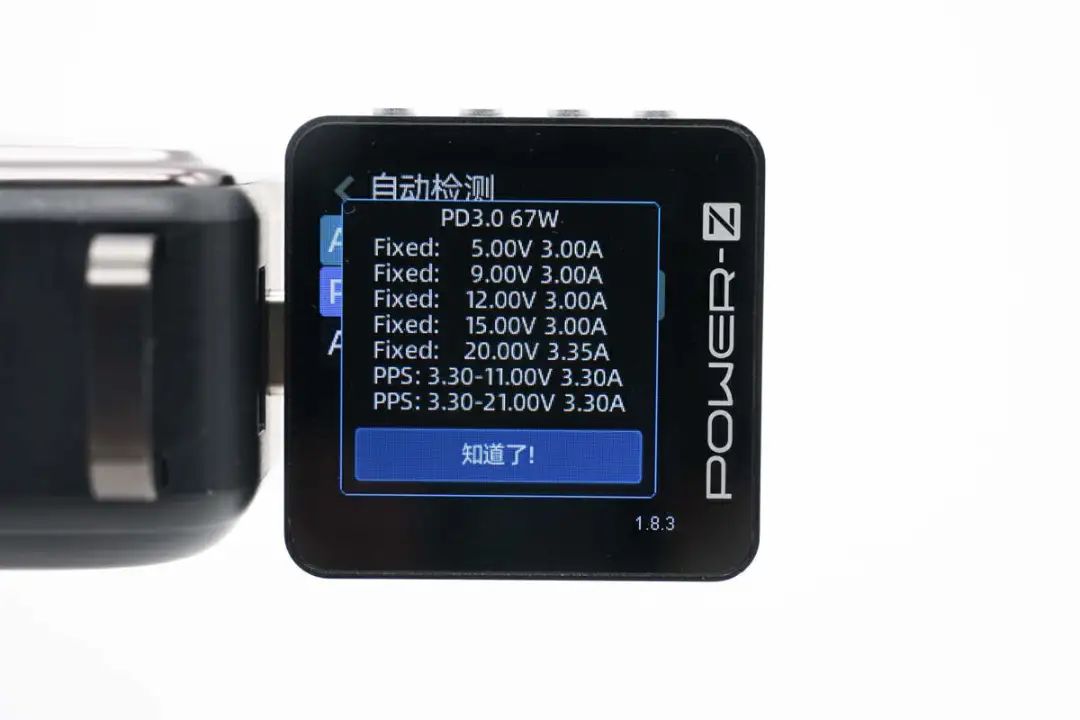

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

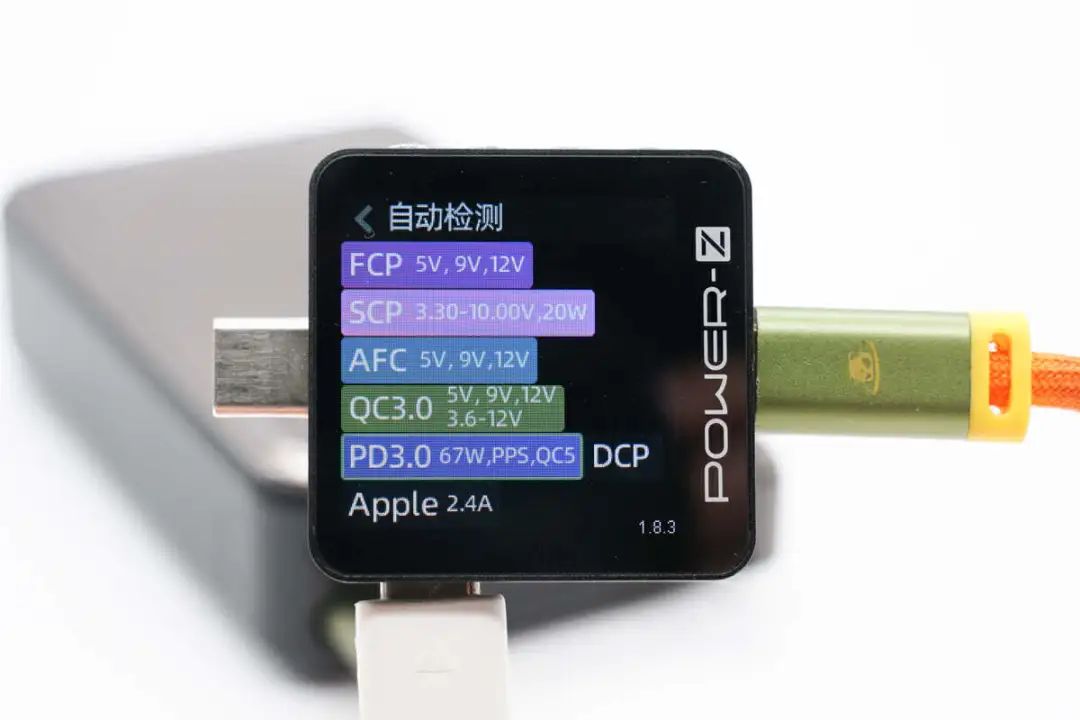

测得USB-C2口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

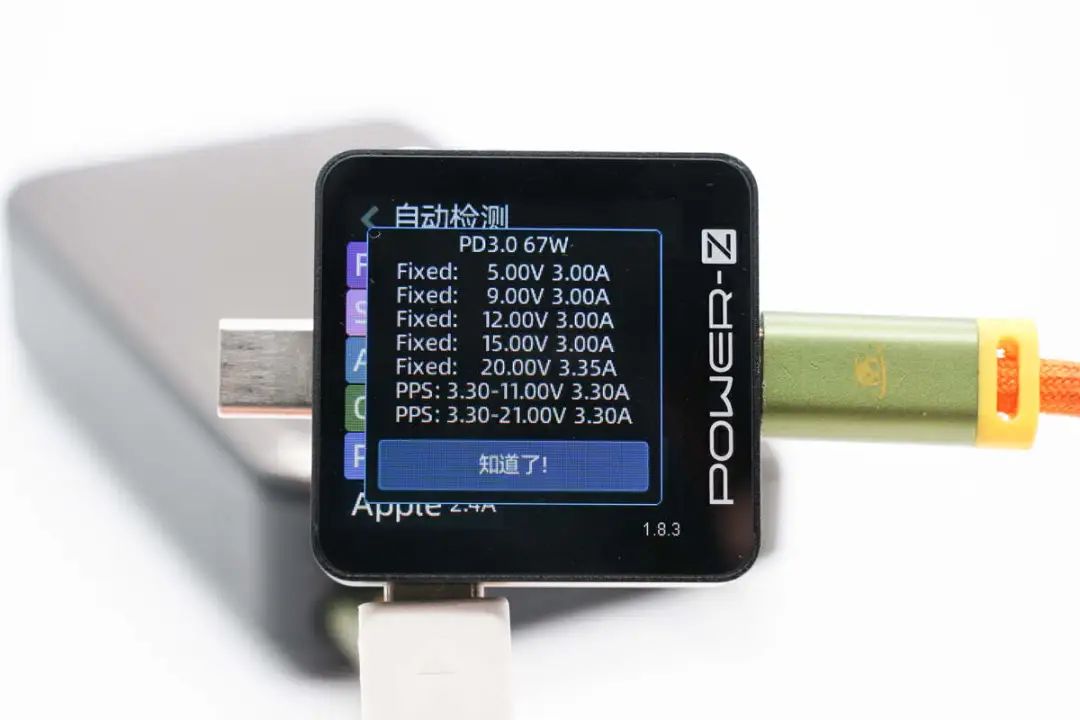

PDO报文显示USB-C2口同样具备5V3A、9V3A、12V3A、15V3A、20V3.35A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

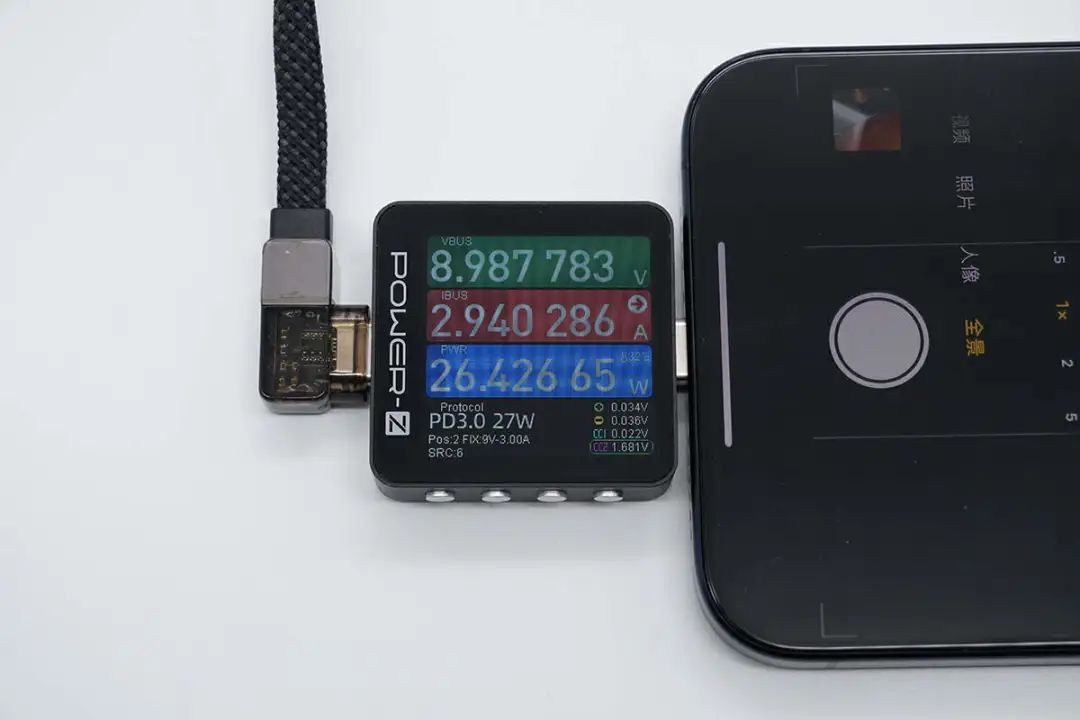

使用麦多多新款67W移动电源USB-C接口搭配附带USB-C给苹果新机iPhone 15 Pro Max充电，实测充电功率为8.99V 2.94A 26.43W。

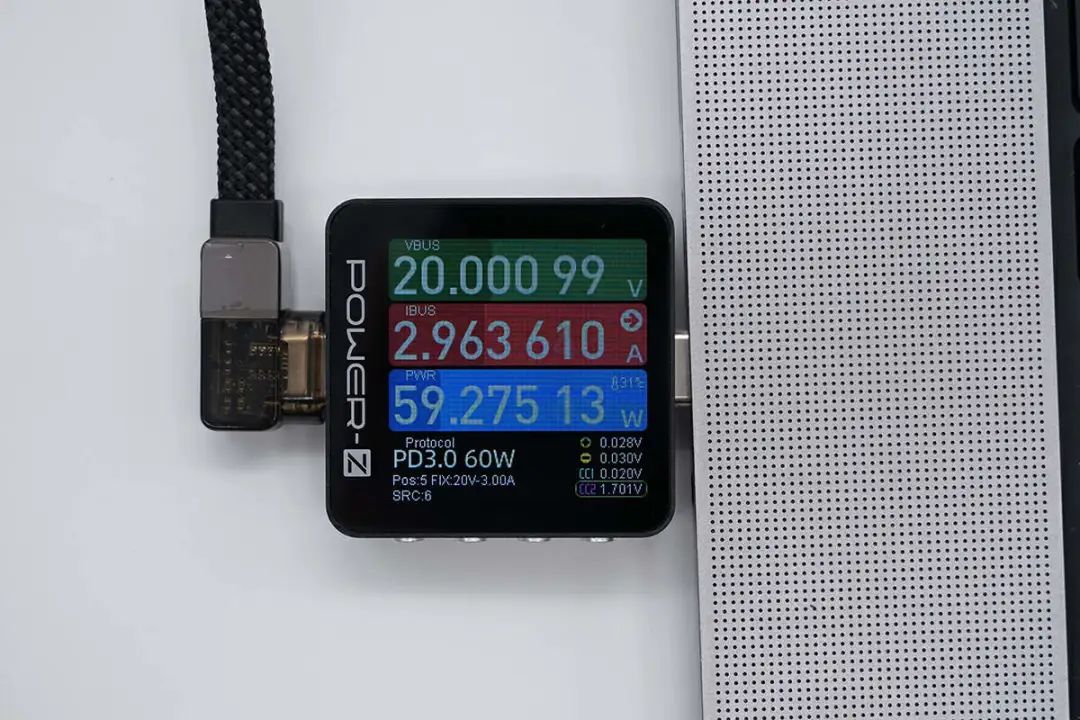

给苹果MacBook Pro16 M1 Max充电，实测充电功率为20V 2.96A 59.26W。而搭配更高规格数据线给MacBook Pro充电，测得功率达66W，如下表。

其它iPhone 15机型以及MacBook Air实际充电功率如上表。

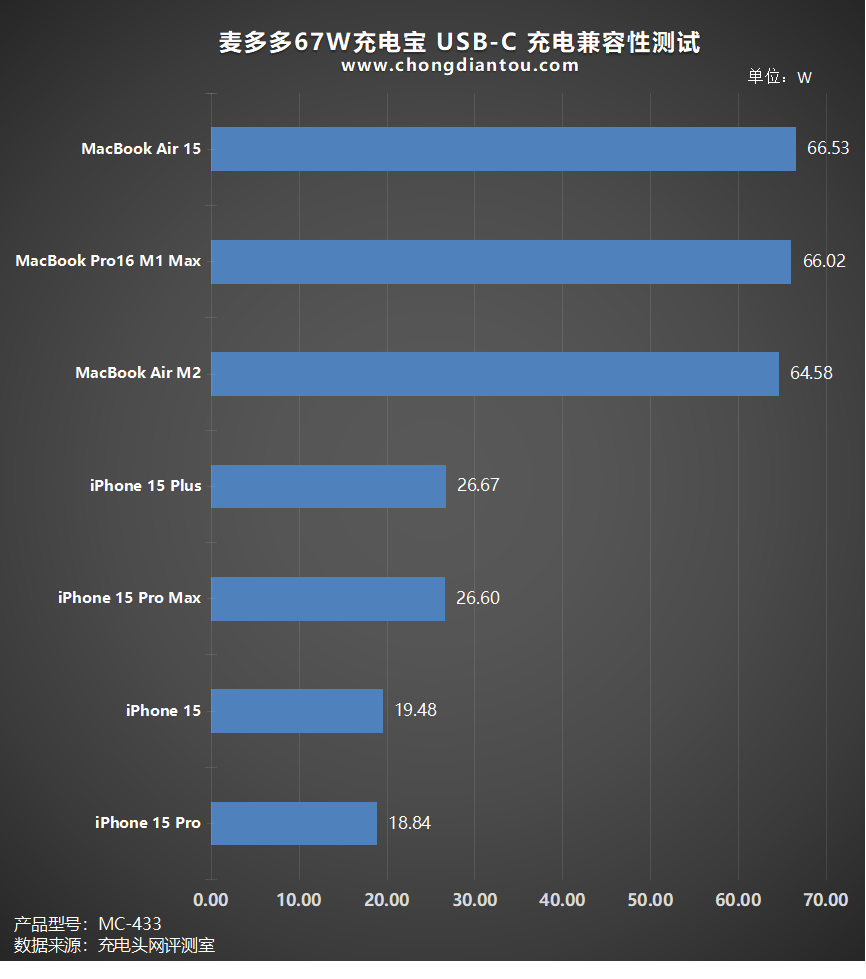

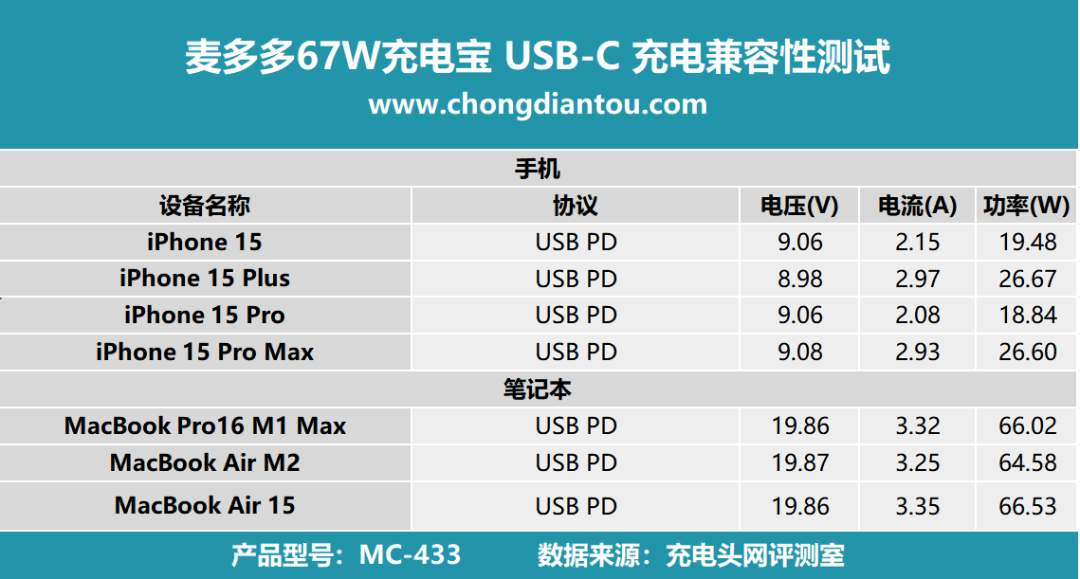

绘制出柱状图方便大家直观了解，通过图我们也可以看出，麦多多新款67W移动电源完美适配苹果iPhone 15新机以及MacBook系列，满足苹果设备PD快充需求。

Mcdodo麦多多67W移动电源拆解

看完了麦多多这款67W移动电源的外观和测试，下面就进行拆解，一起来看看内部的设计和方案。

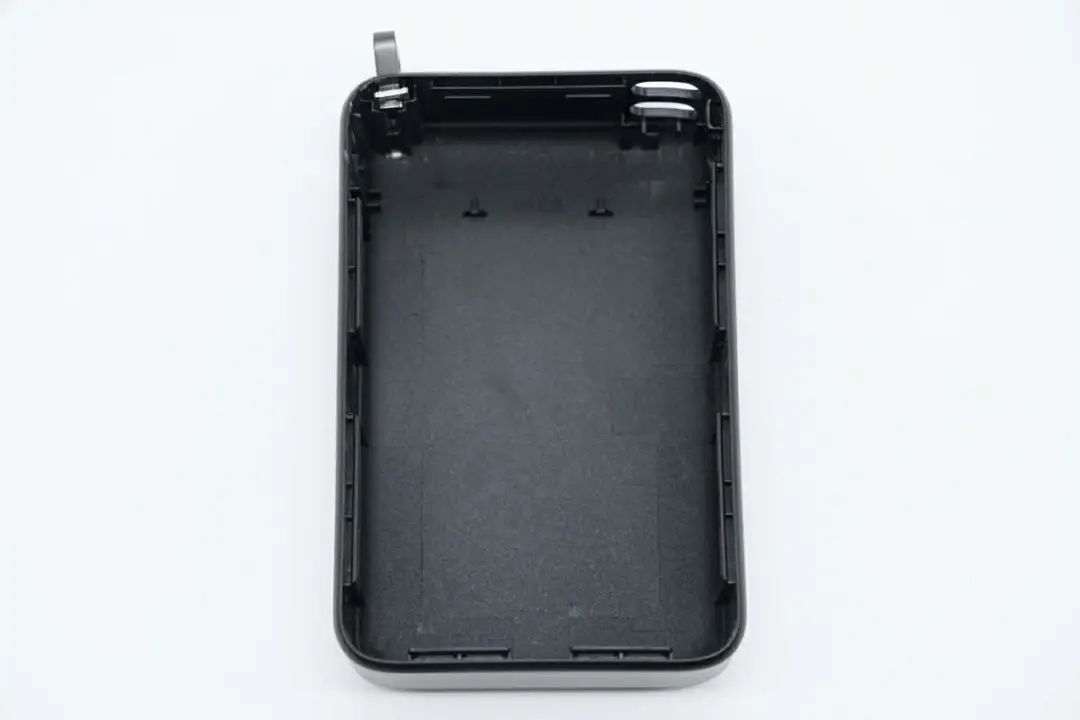

沿壳体接缝撬开移动电源外壳，盖板采用卡扣固定。

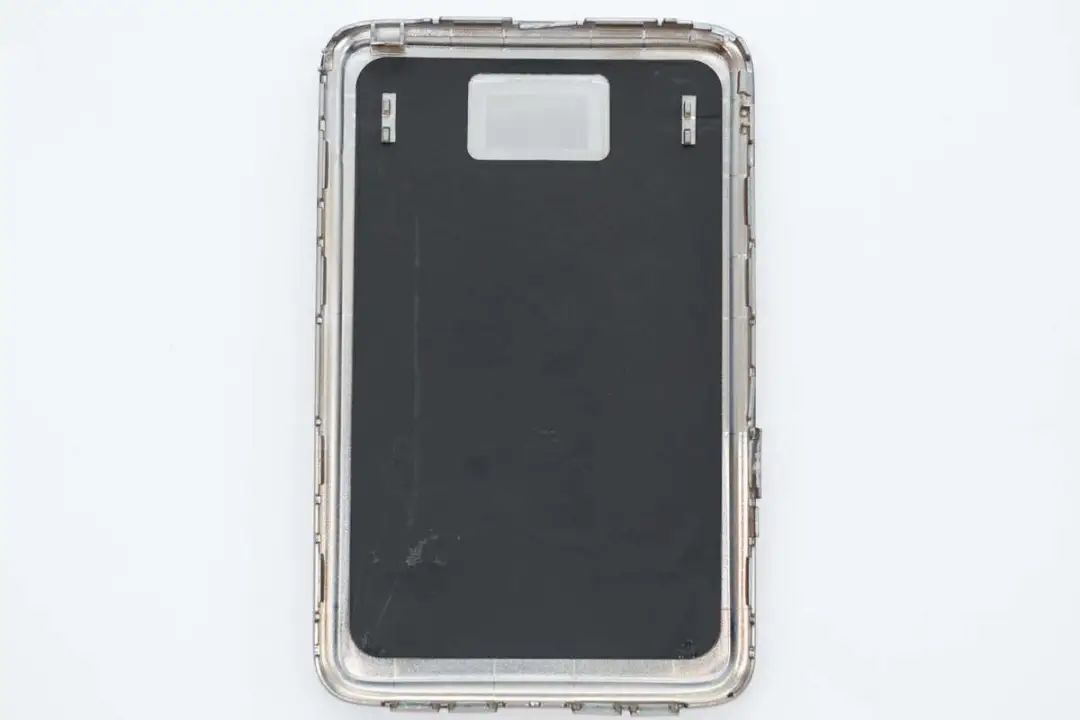

盖板内部粘贴石墨导热贴，将热量均匀散发。

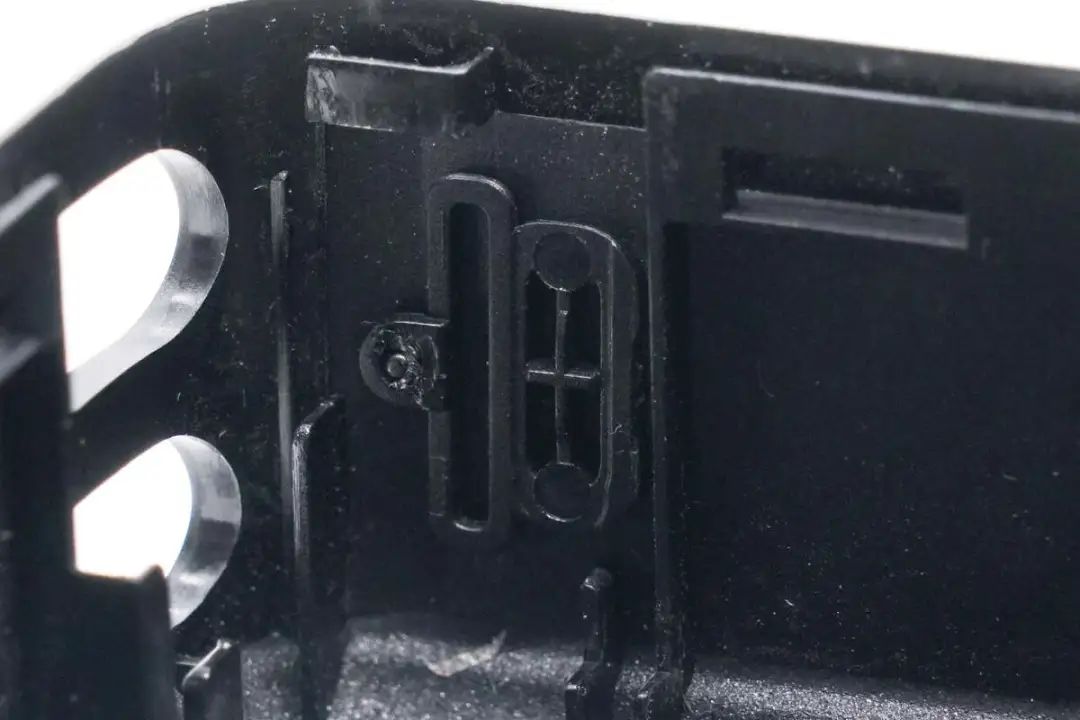

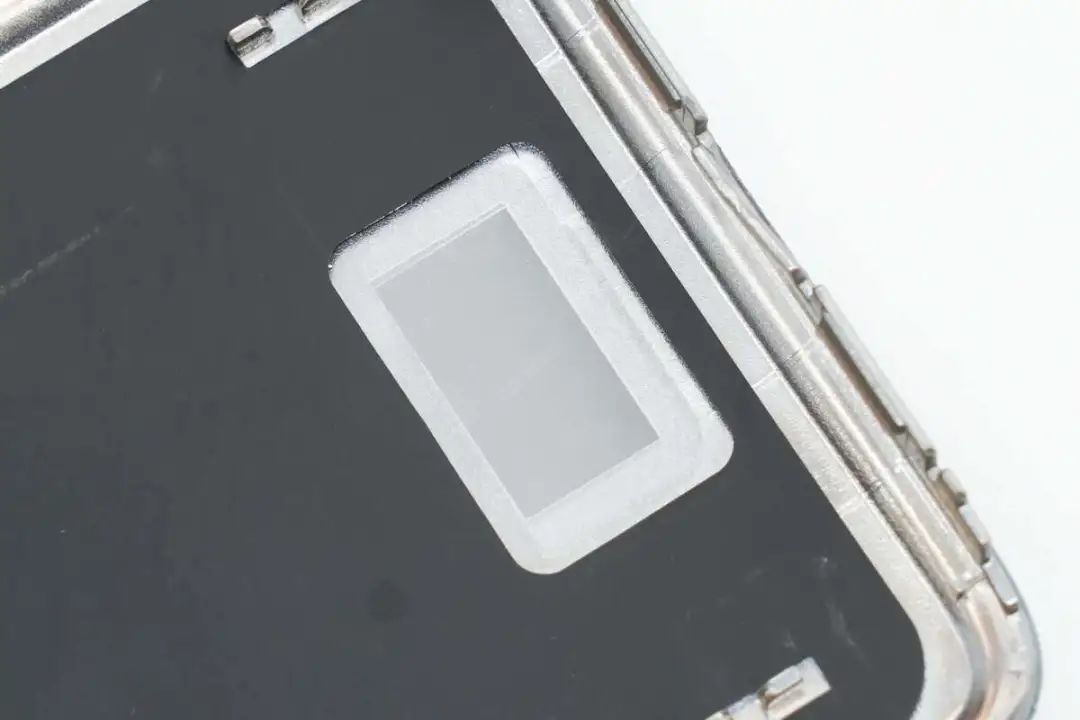

面板对应显示屏开窗特写。

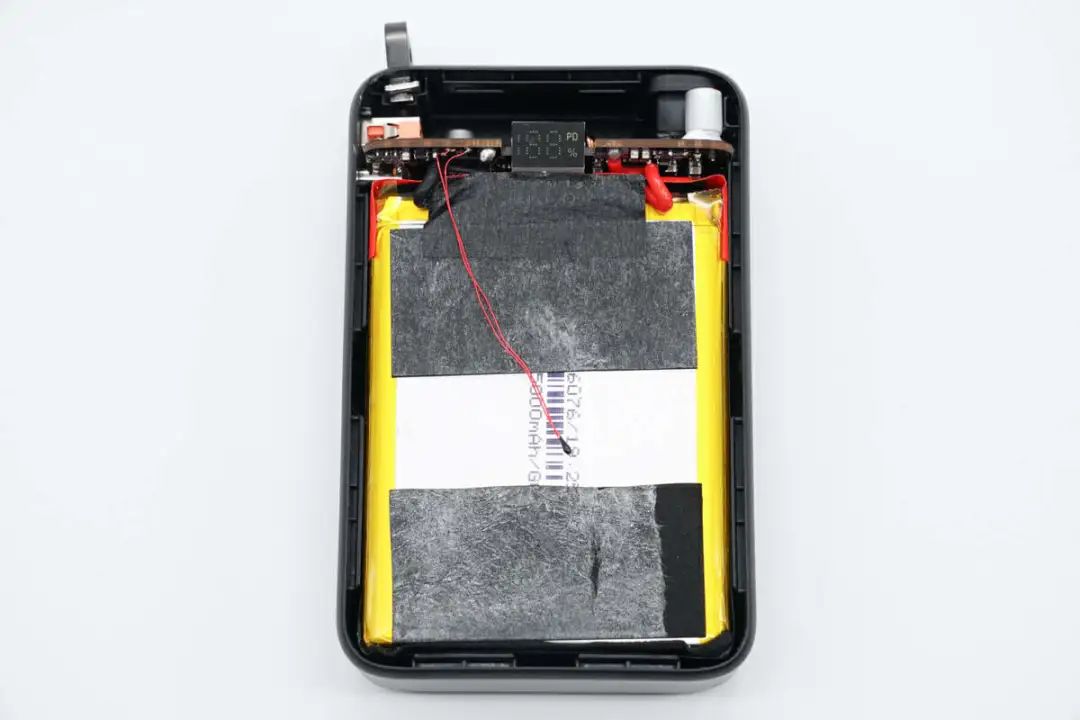

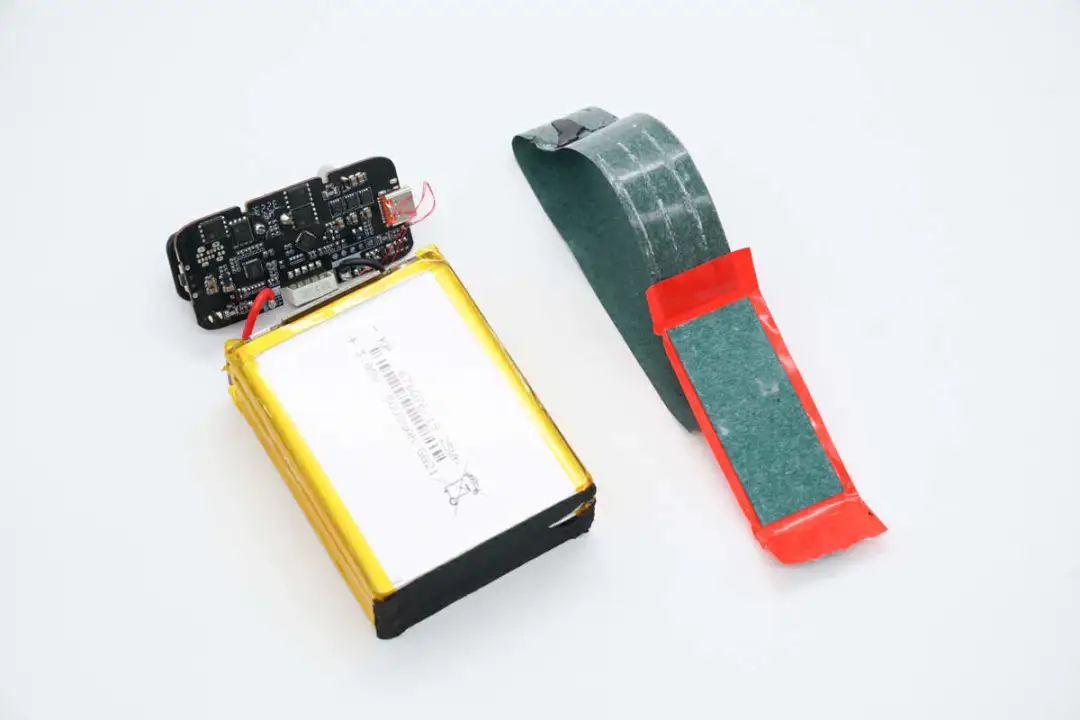

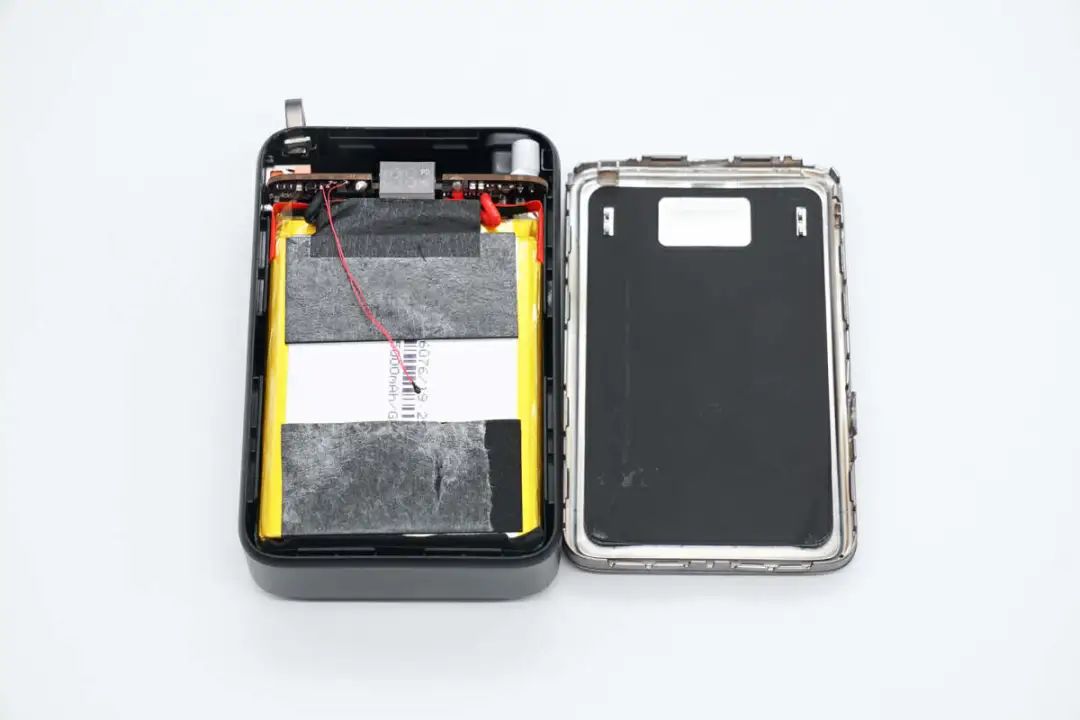

移动电源内部电池组和PCBA模块一览，电池组通过红黑硅胶线焊接连接移动电源PCBA模块，在电池组上粘贴热敏电阻用于检测电池温度。

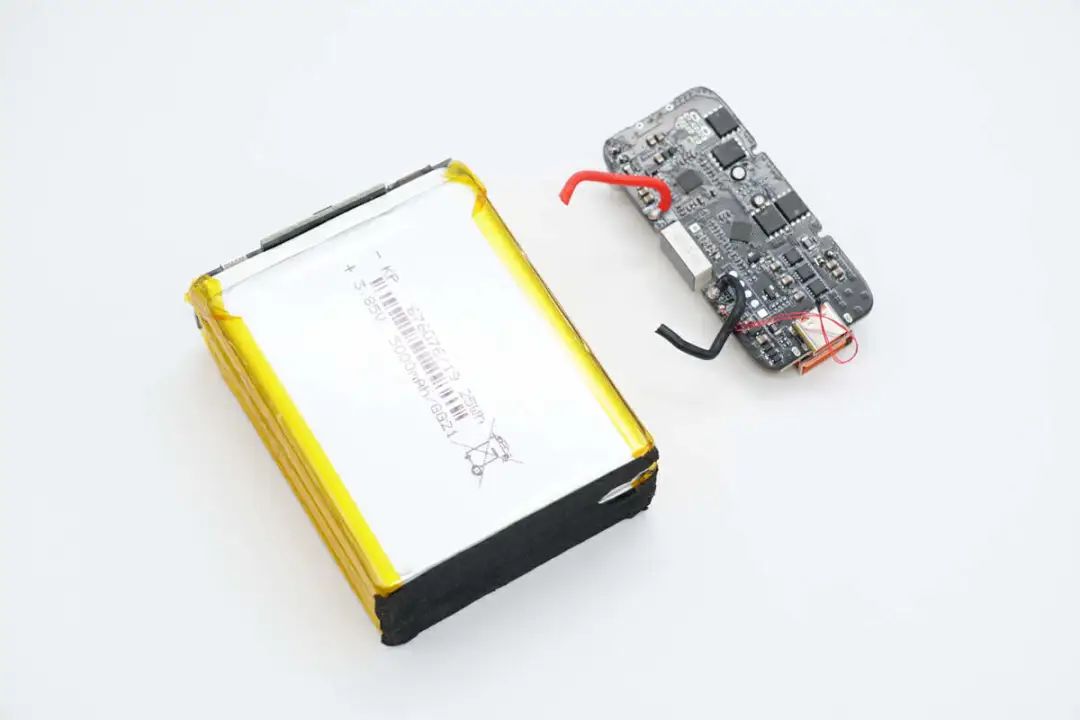

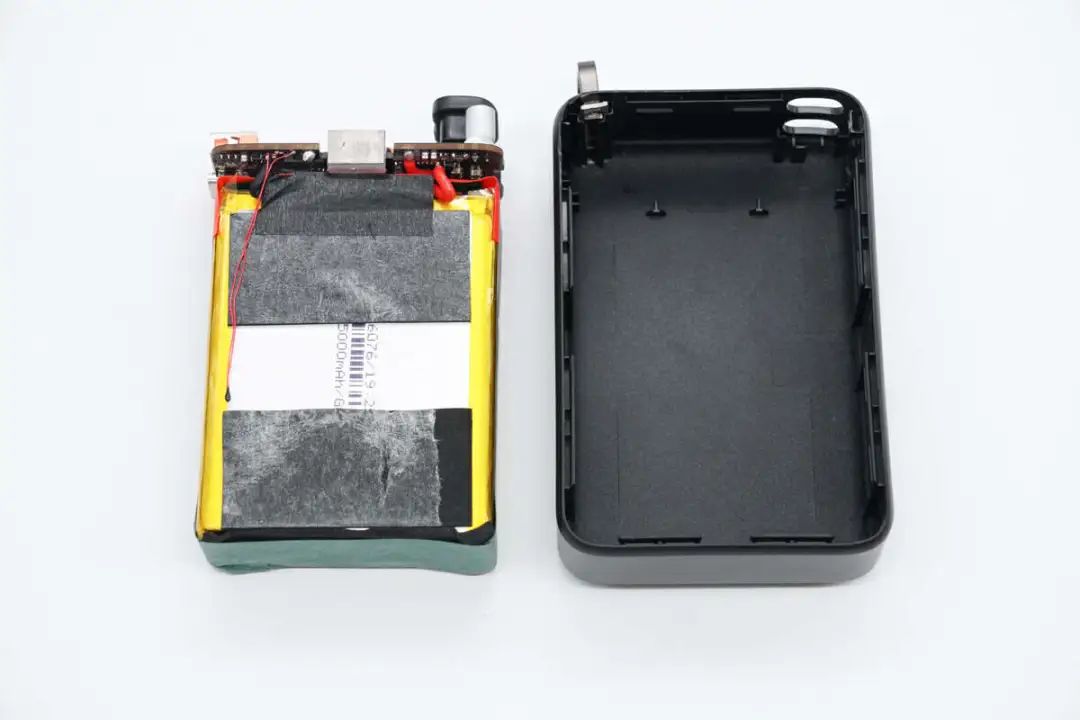

从壳体内部取出电池组和PCBA模块。

壳体内部固定收纳架。

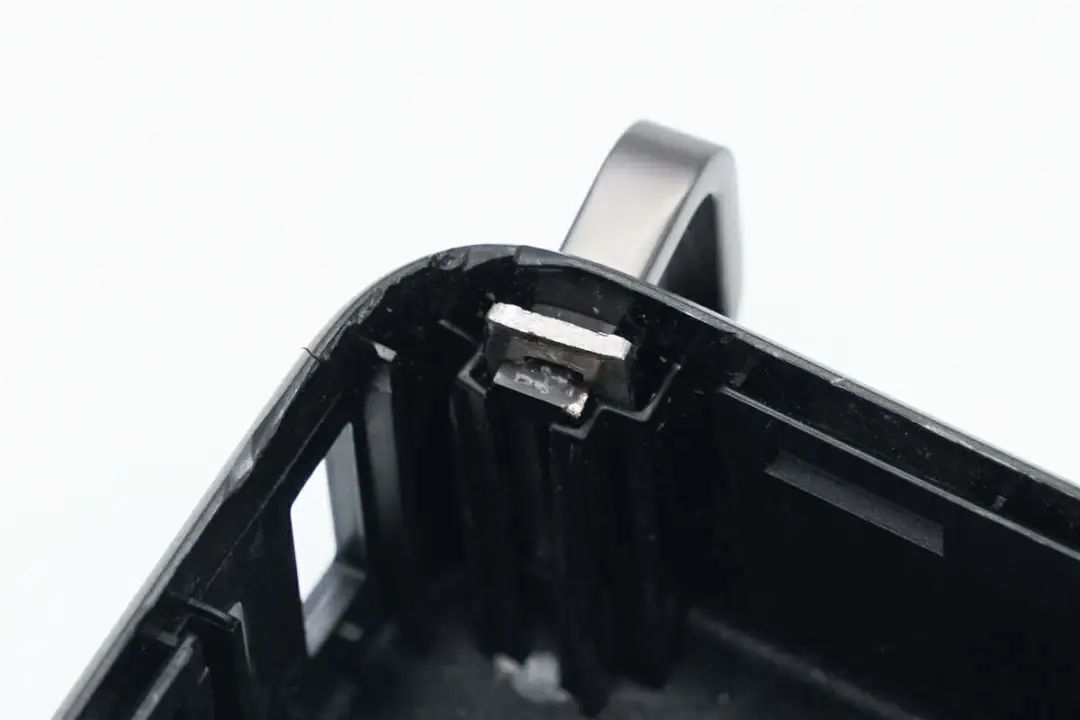

收纳架采用金属环固定。

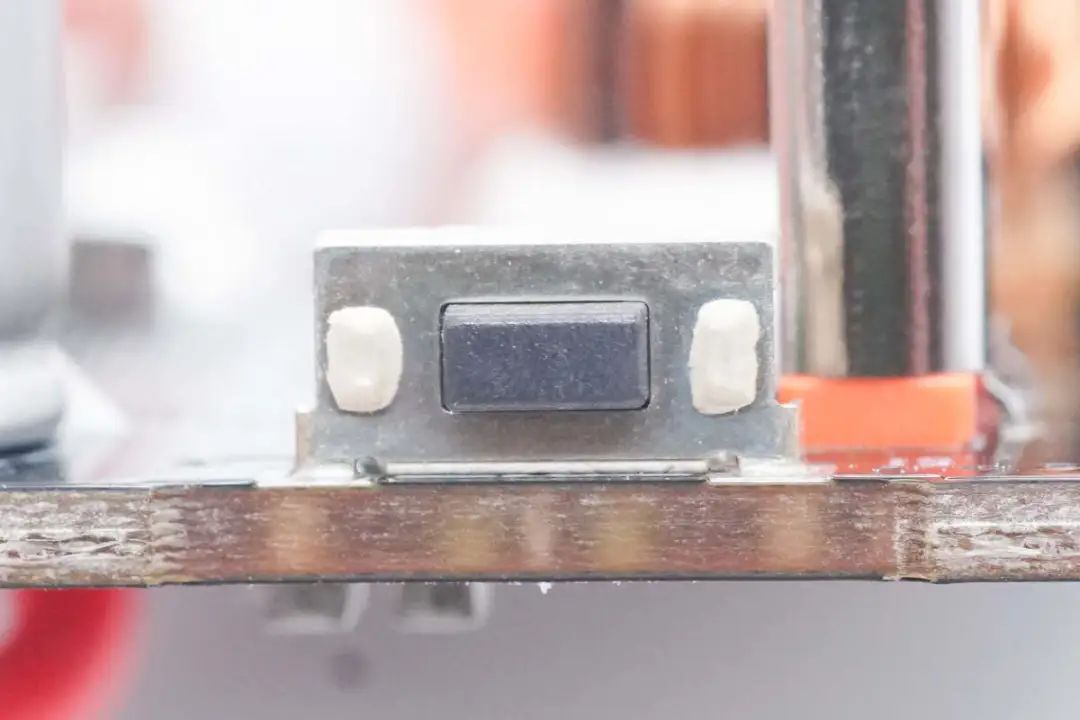

侧面电源开关一览。

移动电源电池组粘贴泡棉固定及缓冲。

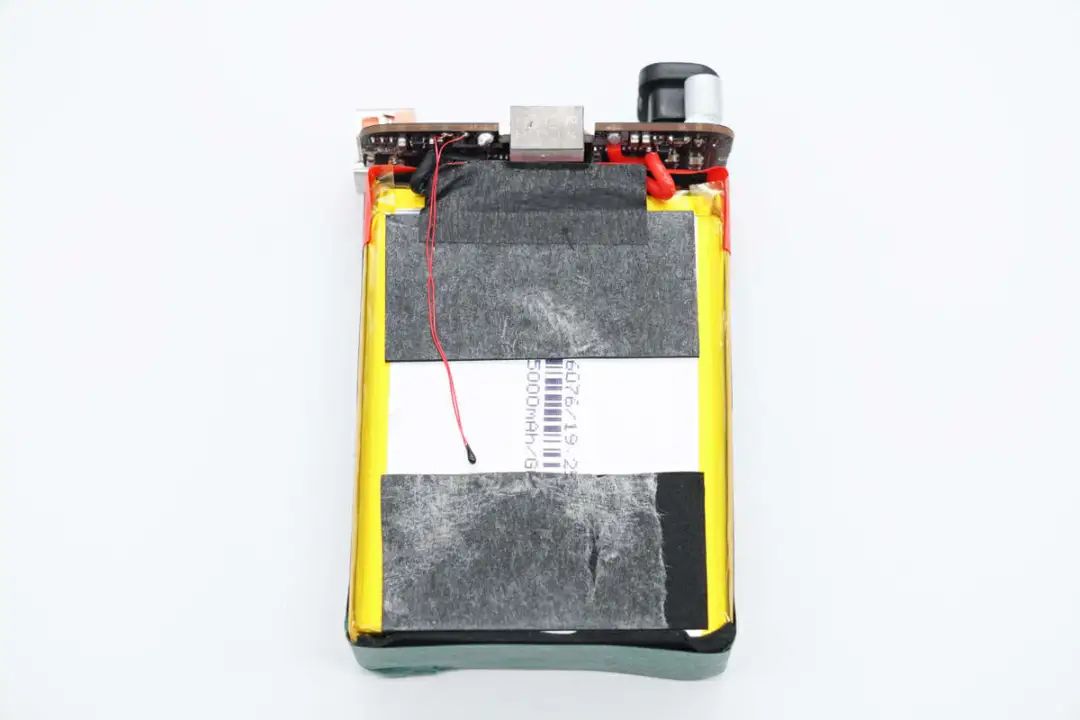

另一面可以直接观察到电池信息。

电池侧面边缘粘贴青稞纸进行保护。

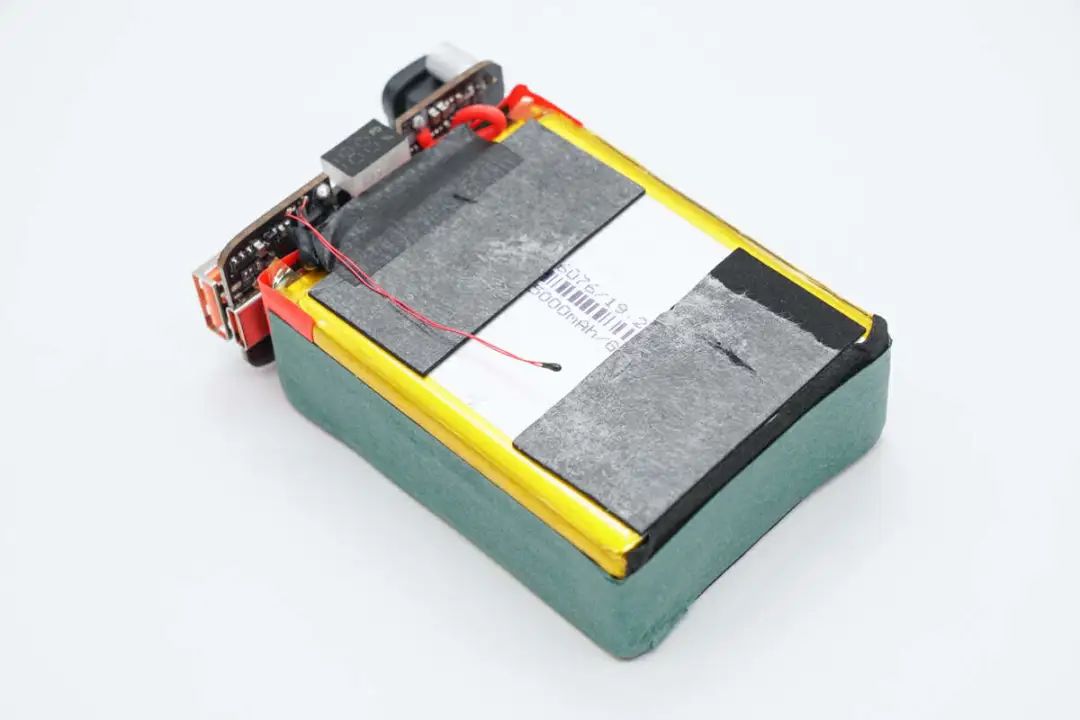

在电池保护板和移动电源PCBA模块之间也粘贴青稞纸绝缘。

撕下电池侧面粘贴的青稞纸。

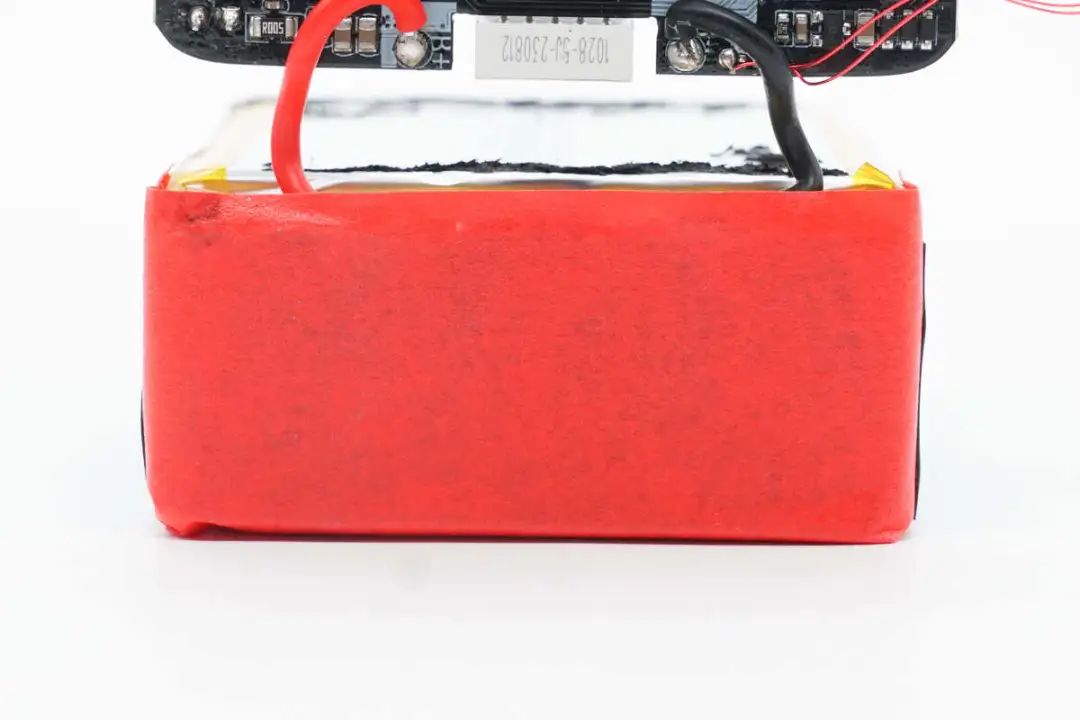

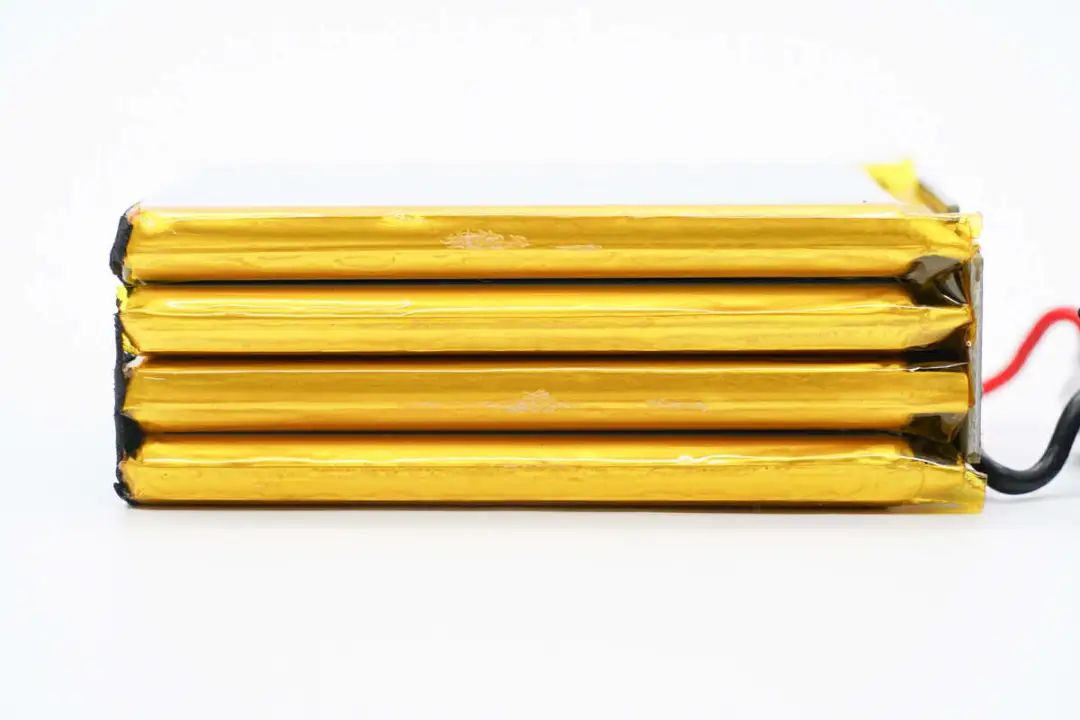

观察电池组侧面，发现电池为4串连接。

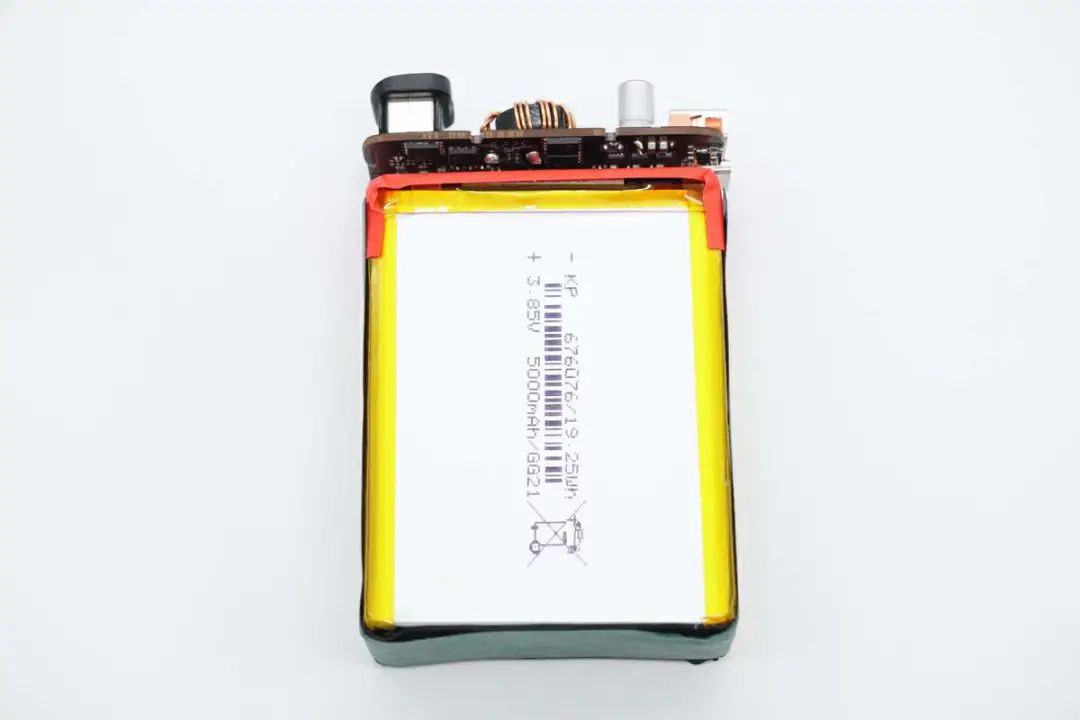

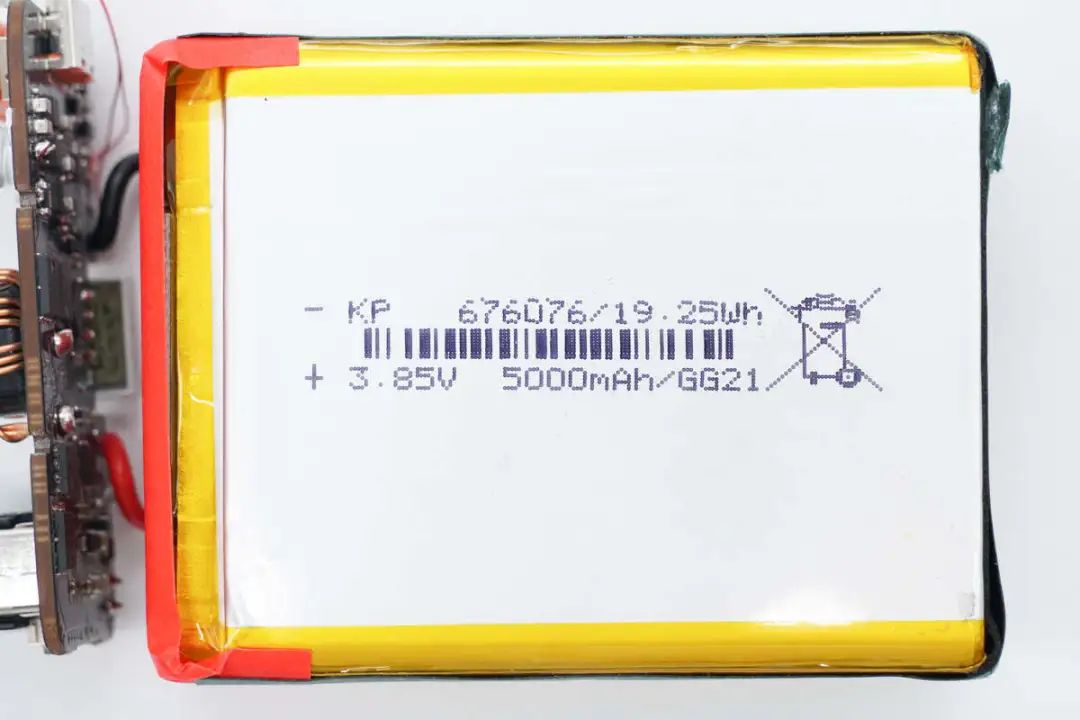

麦多多这款移动电源内置电池尺寸为676076尺寸，单节电池容量为5000mAh，能量为19.25Wh，4串组成20000mAh容量。

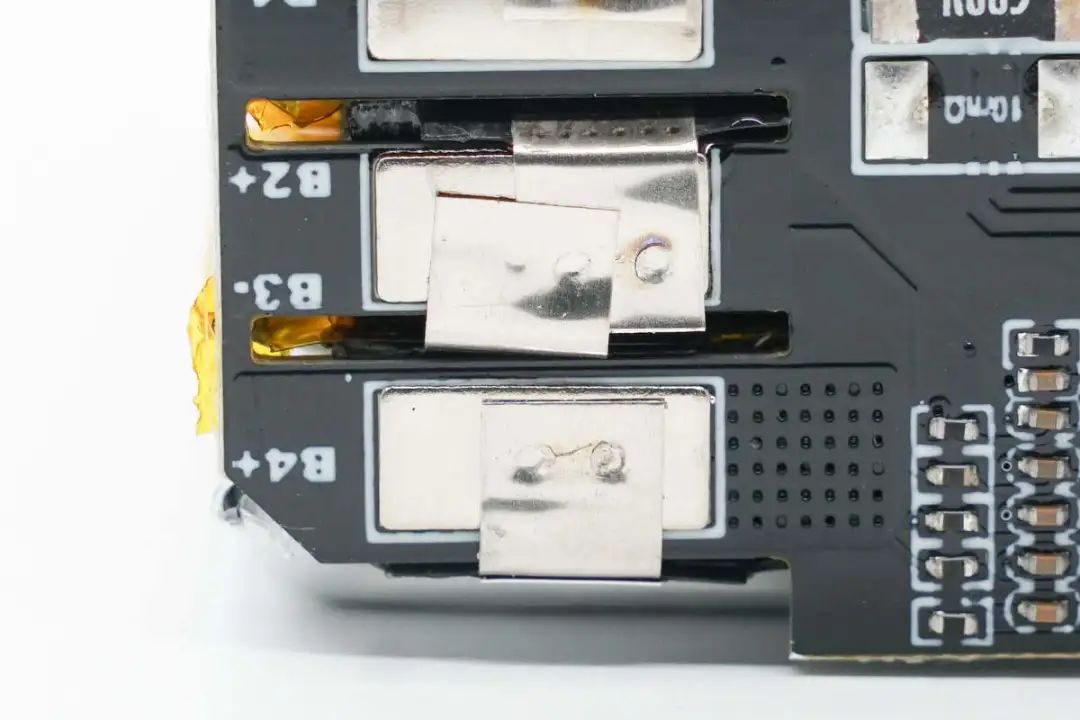

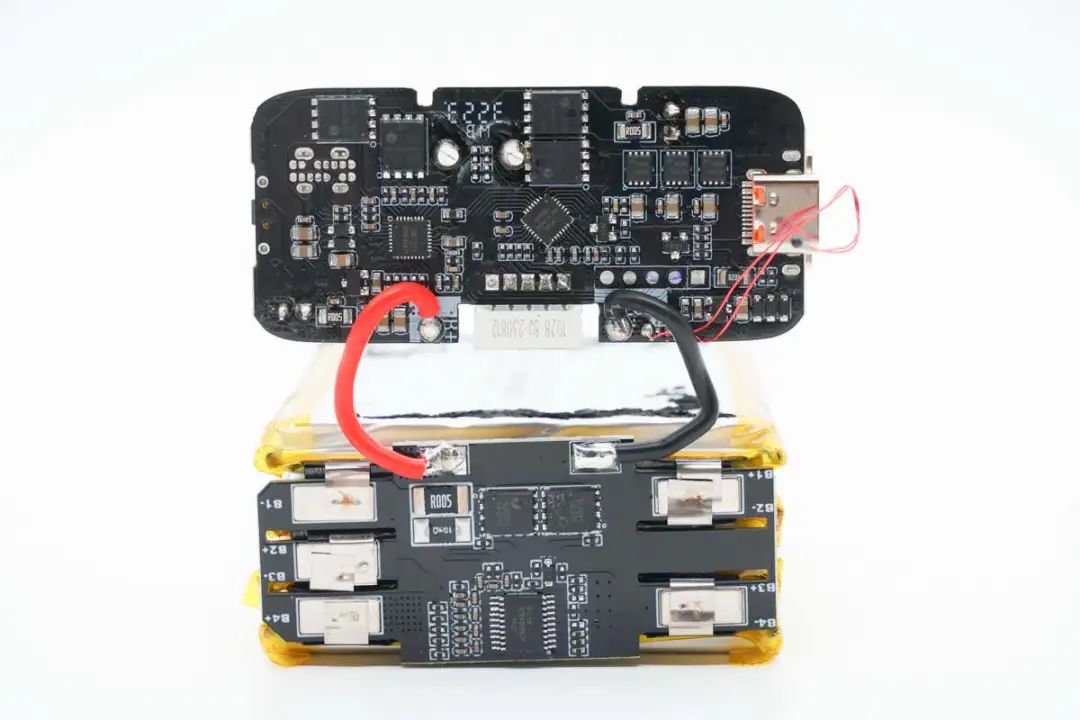

在电池组上焊接电池保护板，在保护板上焊接导线连接到PCBA模块。

剪断连接导线，继续进行拆解。

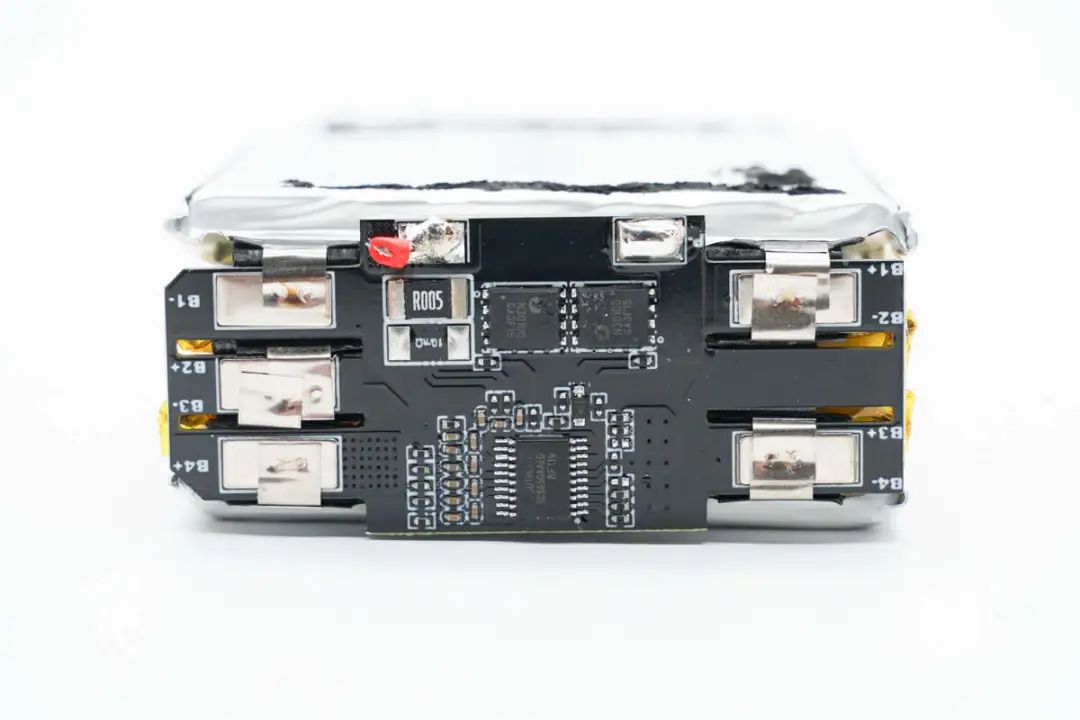

电池保护板一览，焊接电池保护芯片，电池保护管和电流取样电阻。

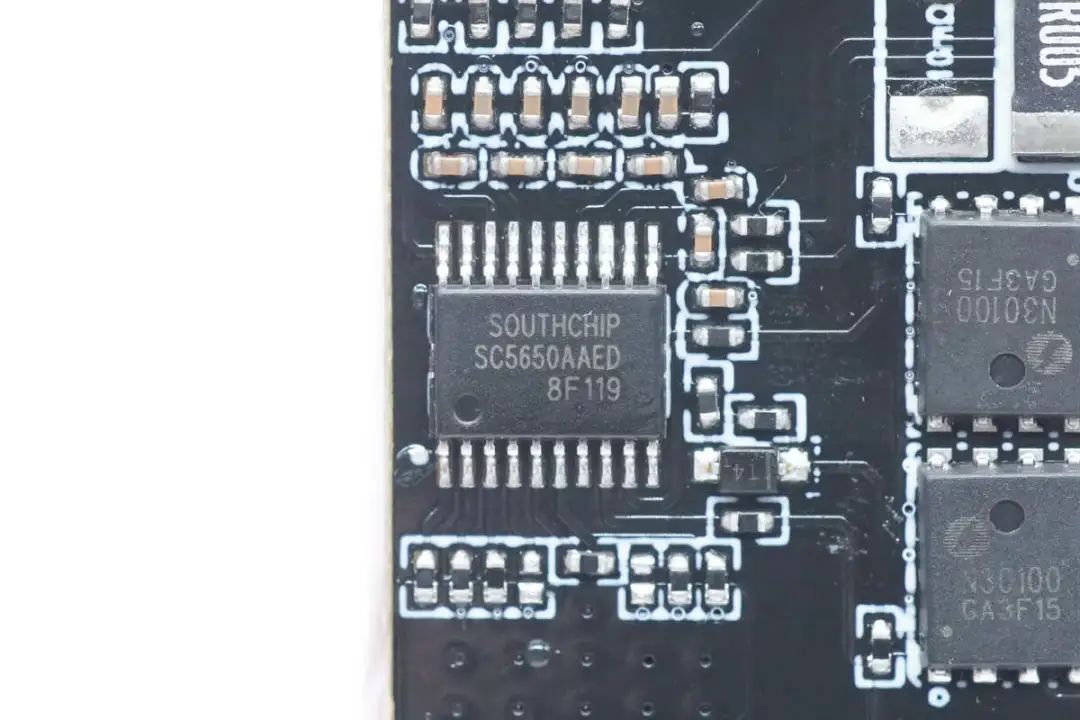

电池保护芯片来自南芯科技，型号SC5650，是一颗用于2-5串电池组的电池保护芯片。芯片支持电池过压保护，电池欠压保护，三级放电过电流保护，充电过电流保护。SC5650还支持外接NTC热敏电阻，实现电池高低温保护和芯片过热关断保护。

南芯科技SC5650还支持级联应用，可使用两颗芯片，用于6-10串电池组使用。芯片具有极低的静态电流和保护精度，多种型号可以满足不同电压和不同种类的电池使用。

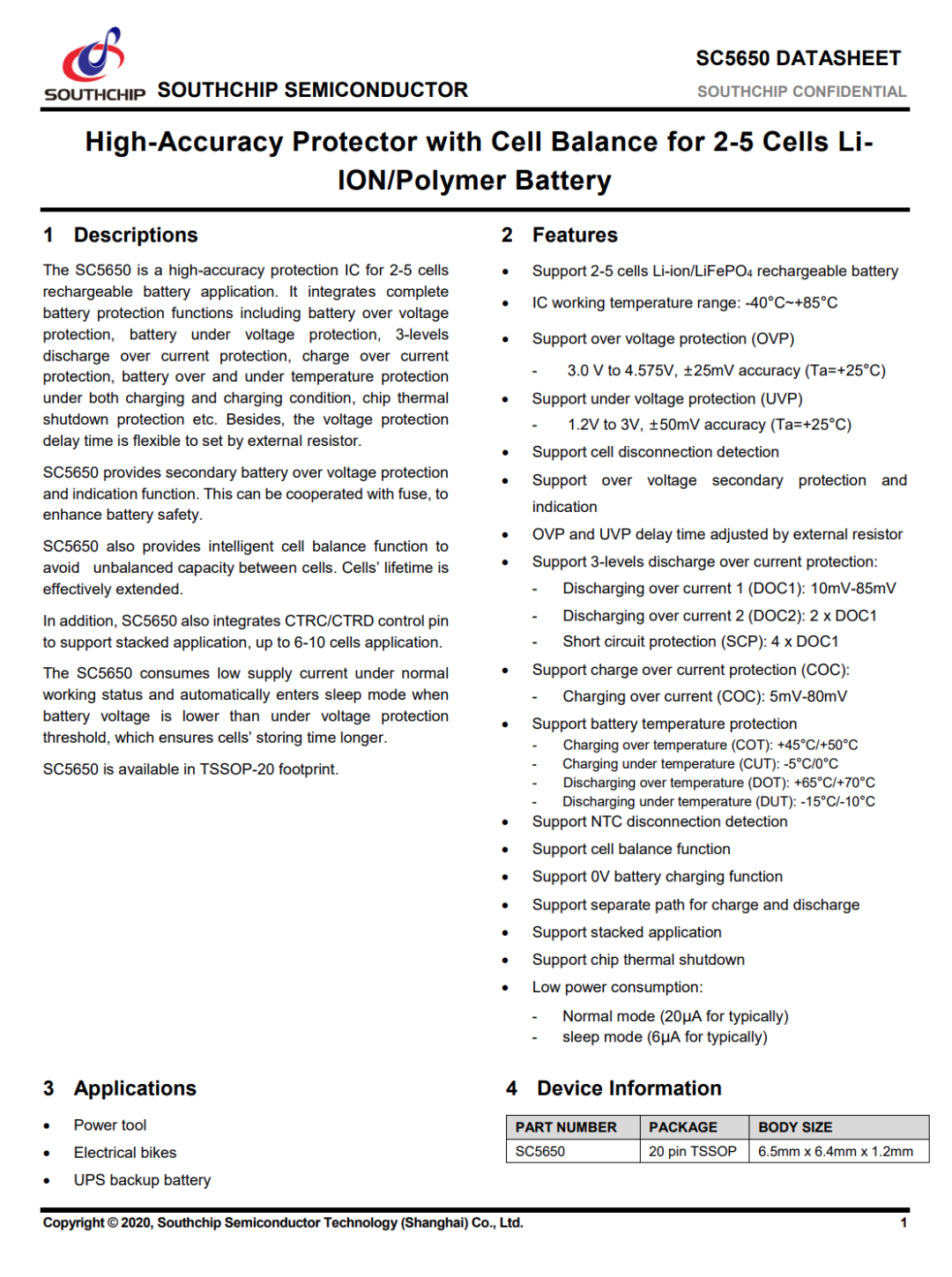

南芯科技 SC5650 资料信息。

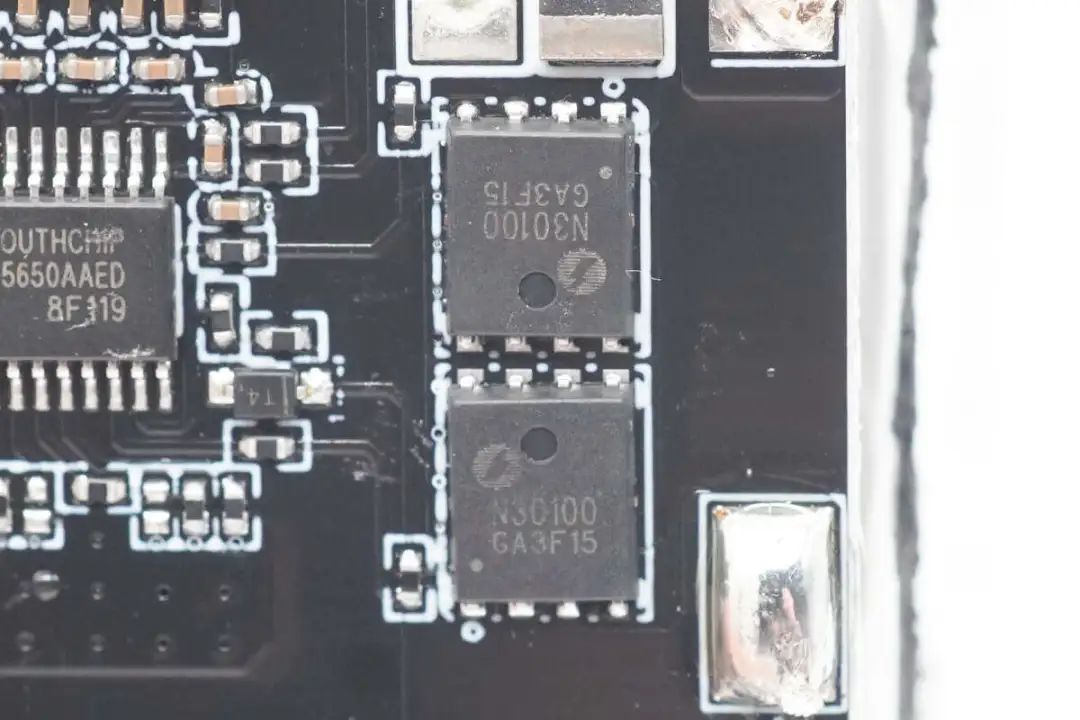

电池保护管来自休普电子，型号XPN30100，NMOS，耐压30V，导阻3mΩ，采用DFN5*6-8L封装，两颗对向串联。

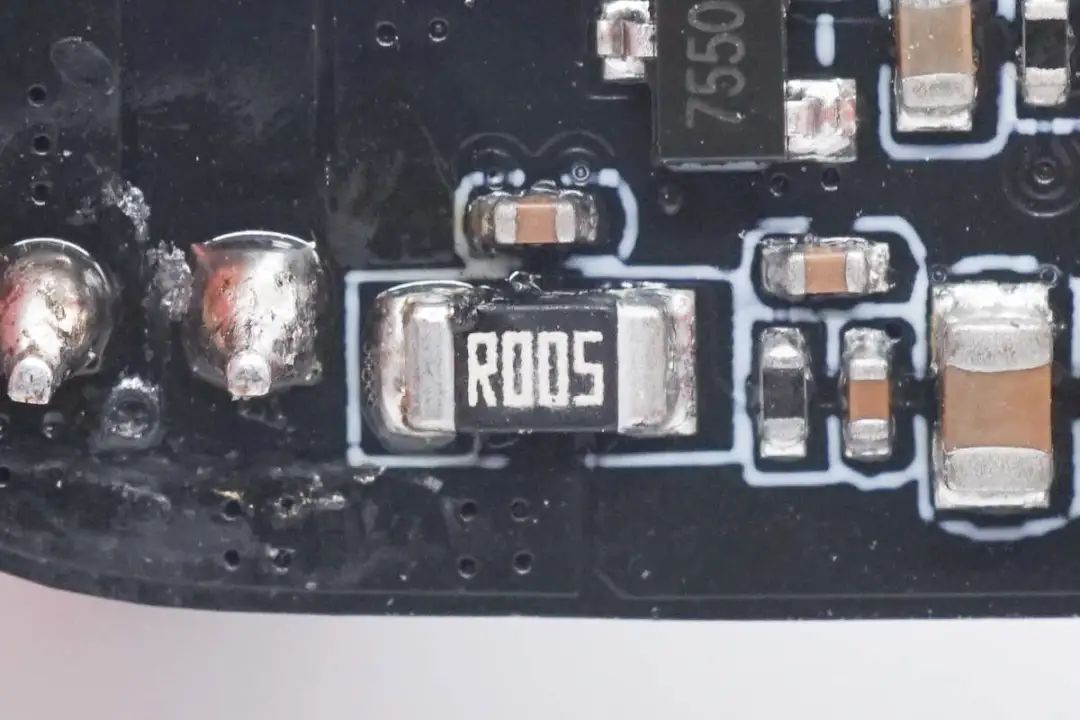

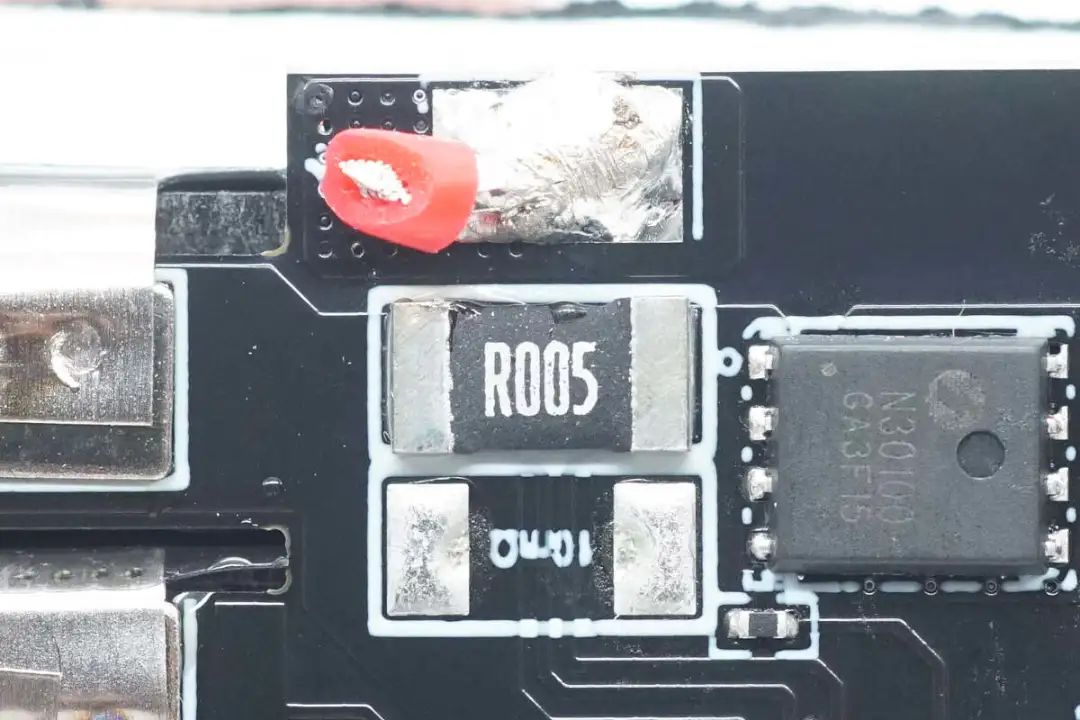

5mΩ取样电阻用于检测电池组电流。

电池正负极通过点焊连接。

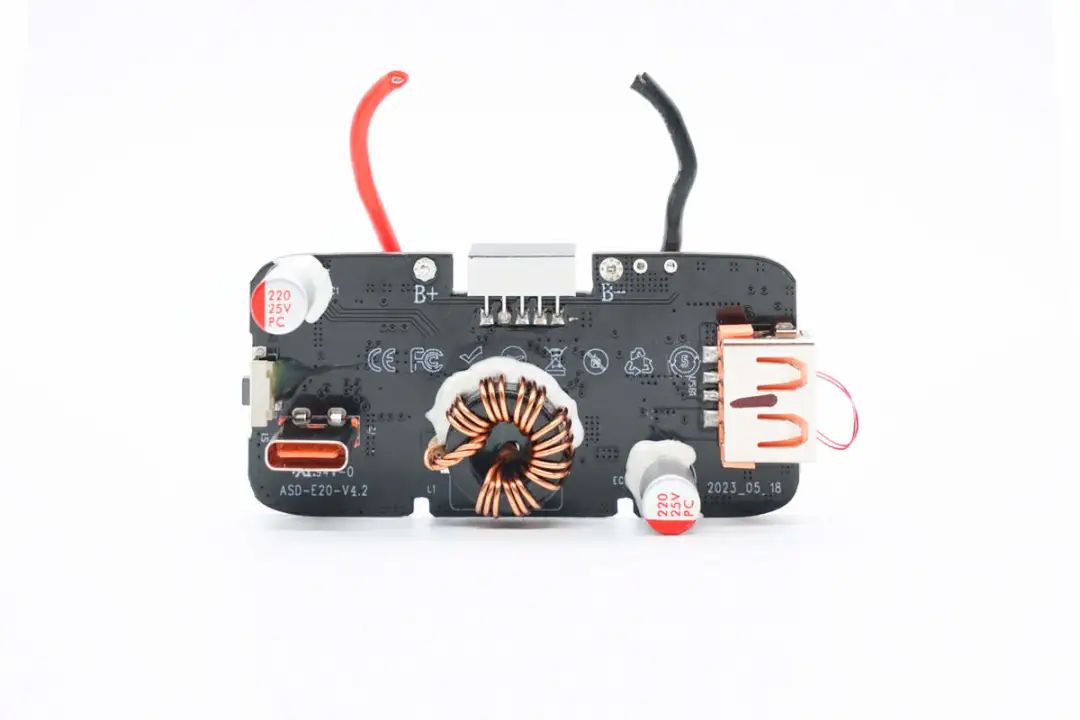

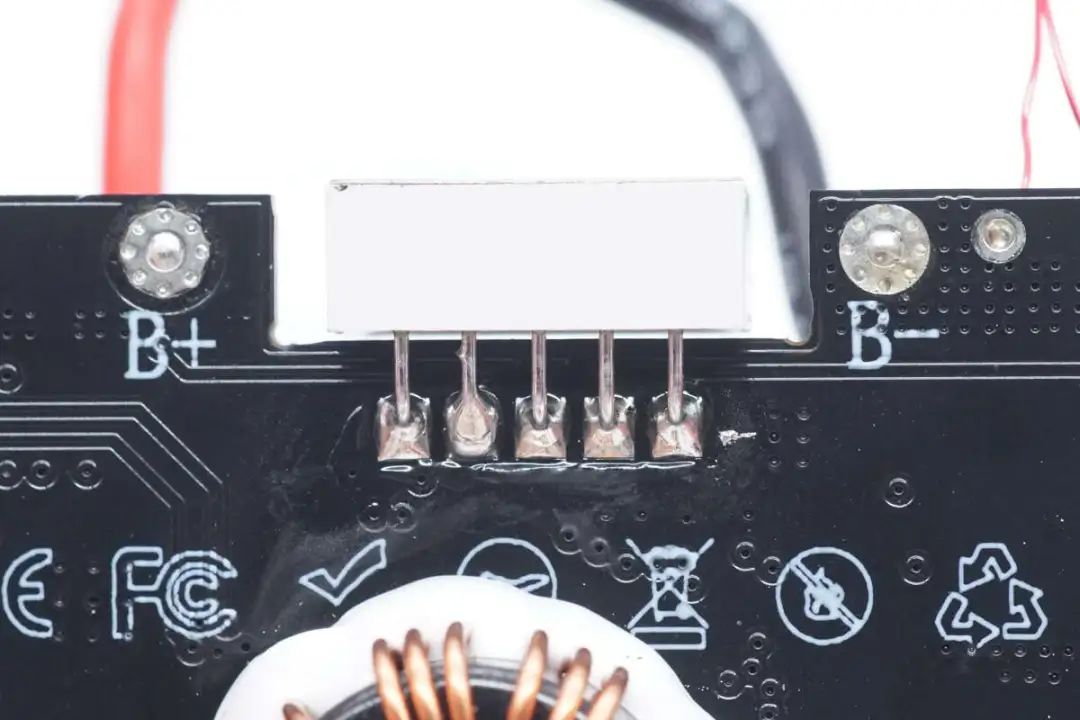

PCBA模块一面焊接USB-C母座，USB-A母座，滤波电容，升降压电感和LED数码管。

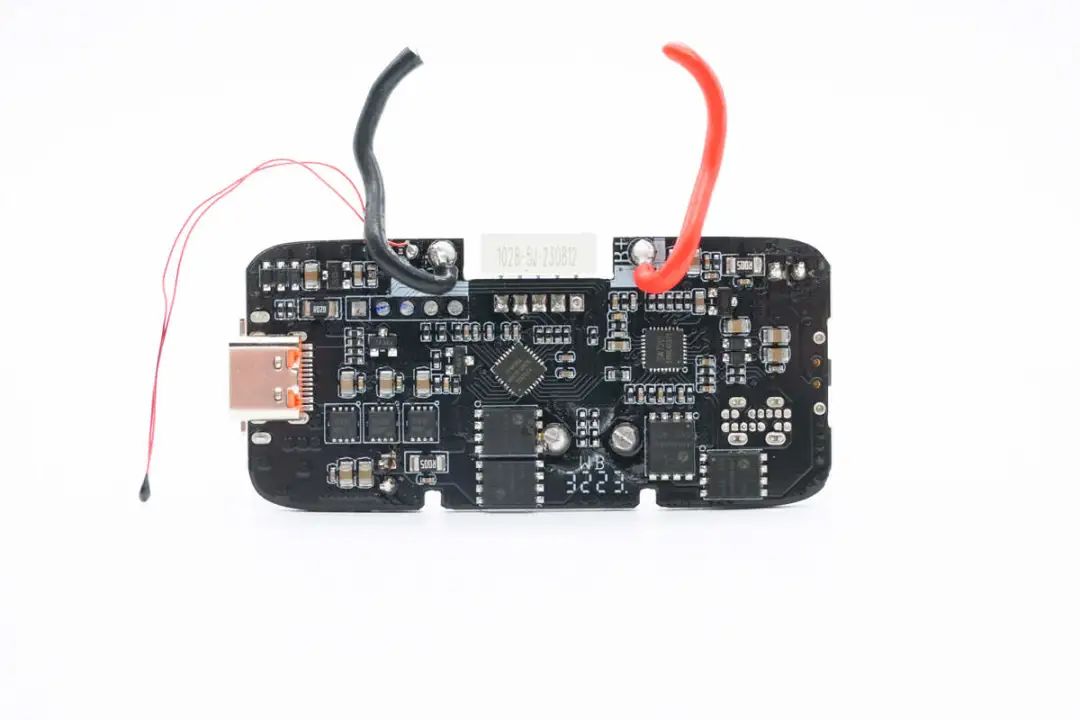

另一面焊接NTC热敏电阻，同步升降压控制器，同步升降压开关管，协议芯片和VBUS开关管。

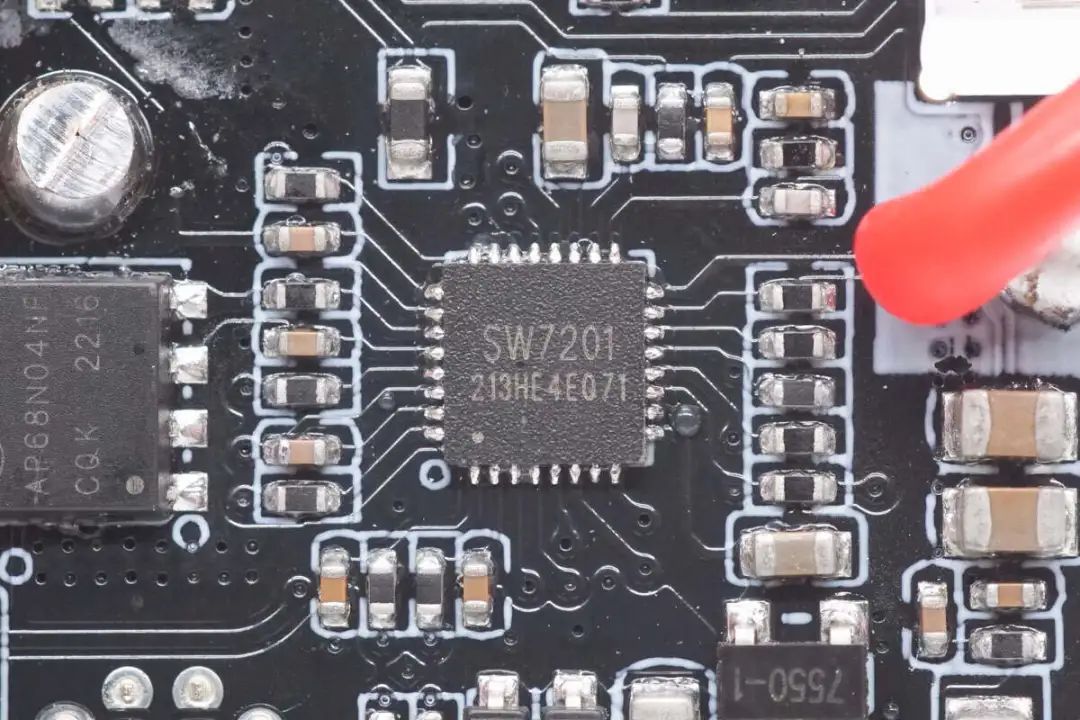

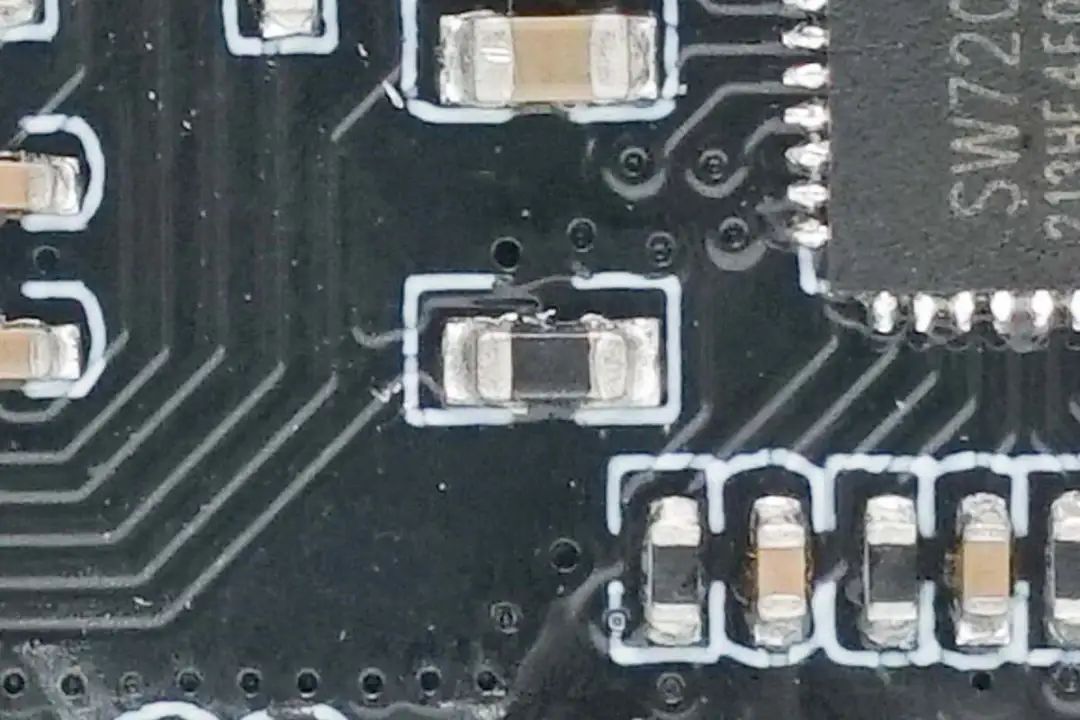

移动电源内部使用智融科技SW7201双向同步升降压控制器，用于升降压输出和电池充电管理。SW7201是一个高效率的同步 4 管双向升降压充放电控制器，支持 1-4 节电池的充放电管理，支持 I2C 控制，可以提供最大 100W 的功率输出，支持多路输入输出检测及通路驱动， 配合 MCU 和协议芯片可组成一个简洁完整的双向快充方案。

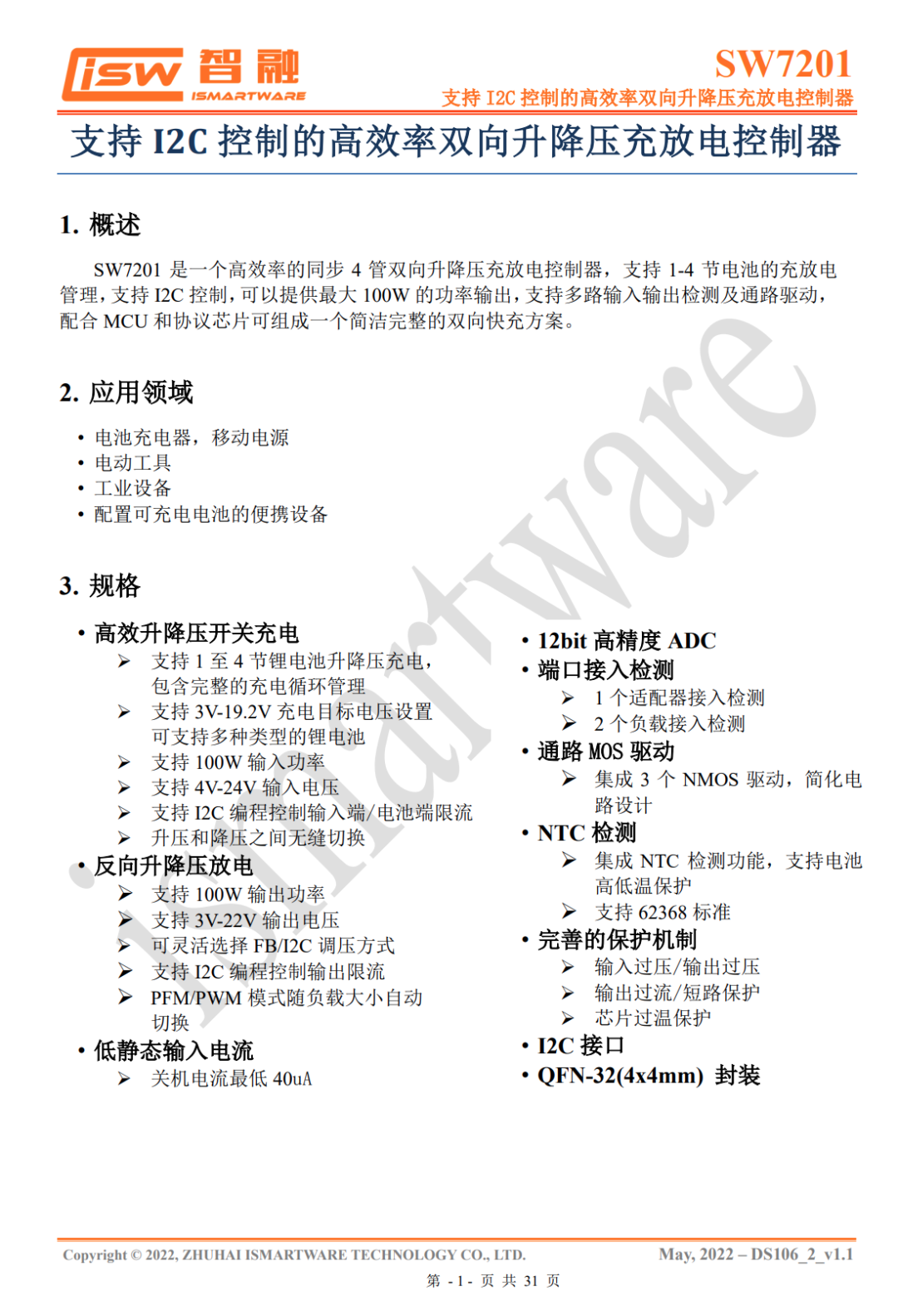

智融SW7201 详细资料。

充电头网拆解了解到，智融SW7201此前还被备倍电20000mAh 100W快充移动电源、备倍电20000mAh 65W快充移动电源等产品采用。

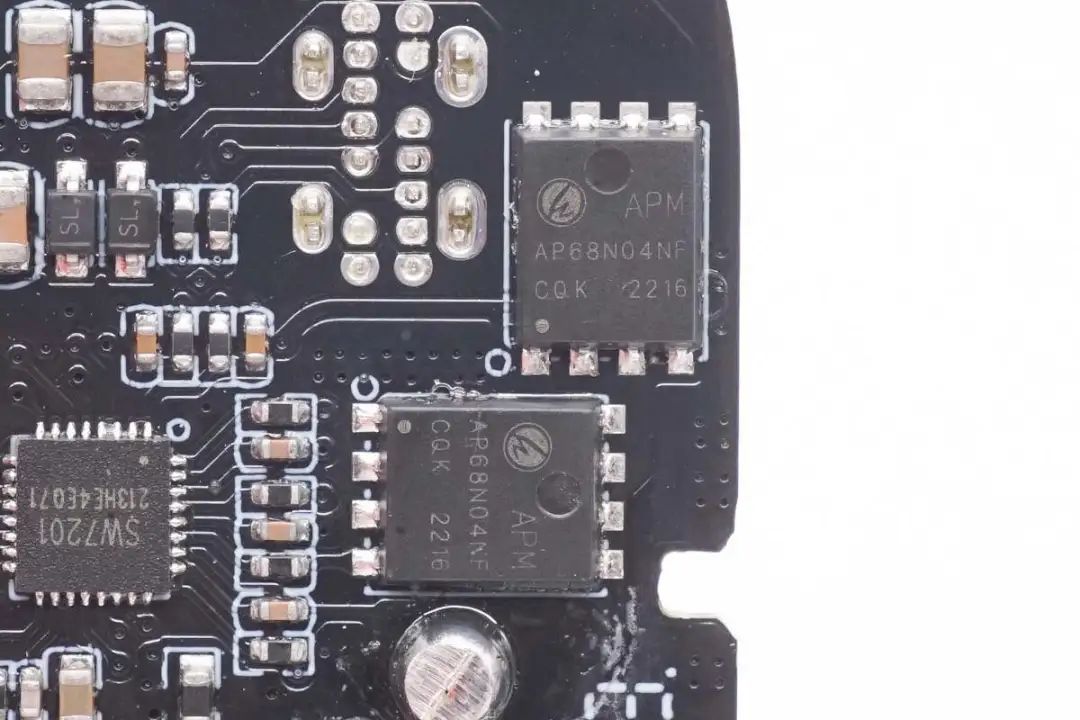

同步升降压开关管来自永源微，型号AP68N04NF，NMOS，耐压40V，导阻6.9mΩ，采用PDFN5*6-8L封装。

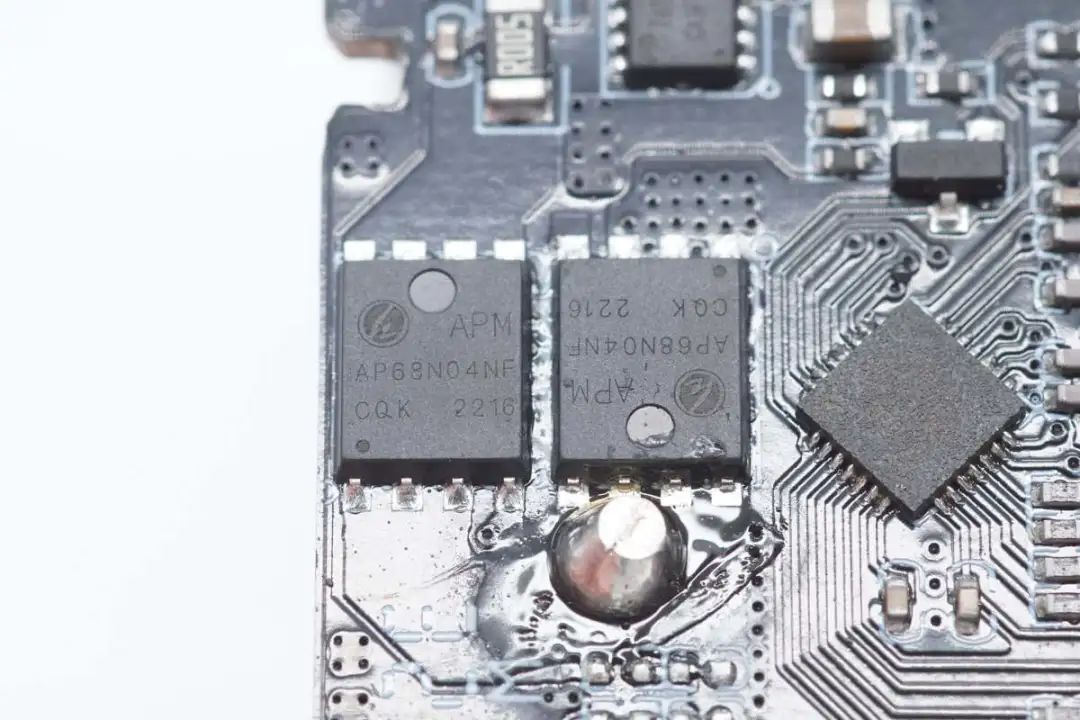

另两颗同步升降压开关管特写，共使用四颗组成全桥。

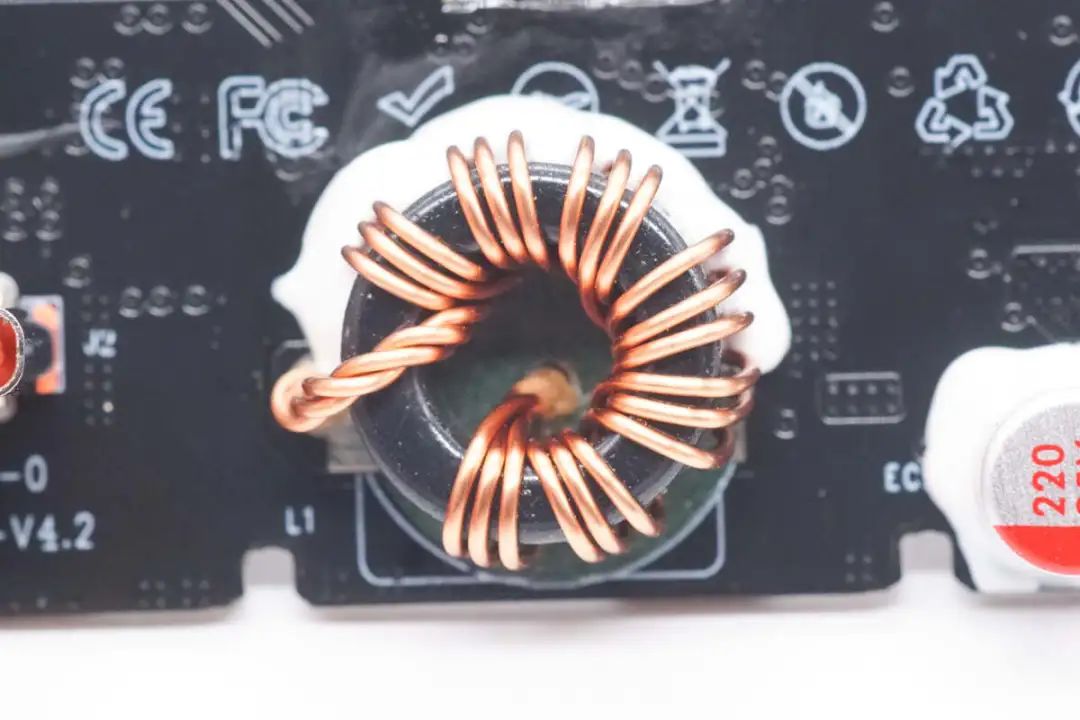

同步升降压电感采用三线并绕，底部使用青稞纸绝缘，并涂有胶水固定。

5mΩ取样电阻用于检测电池端电流。

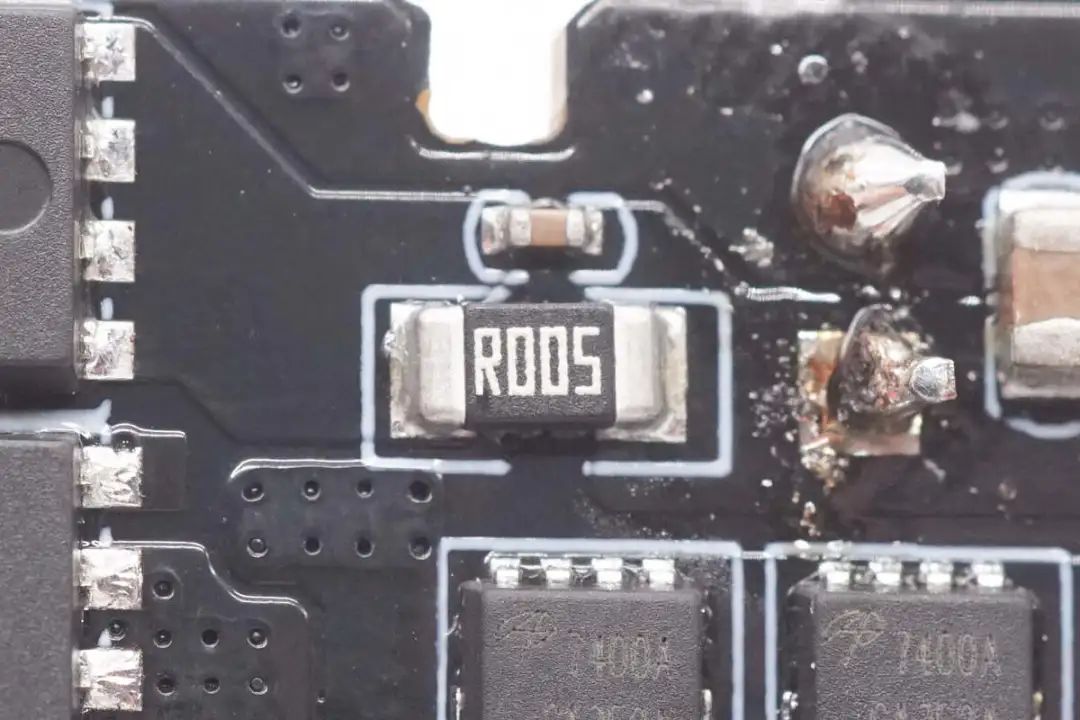

另一颗5mΩ取样电阻用于检测输出端电流。

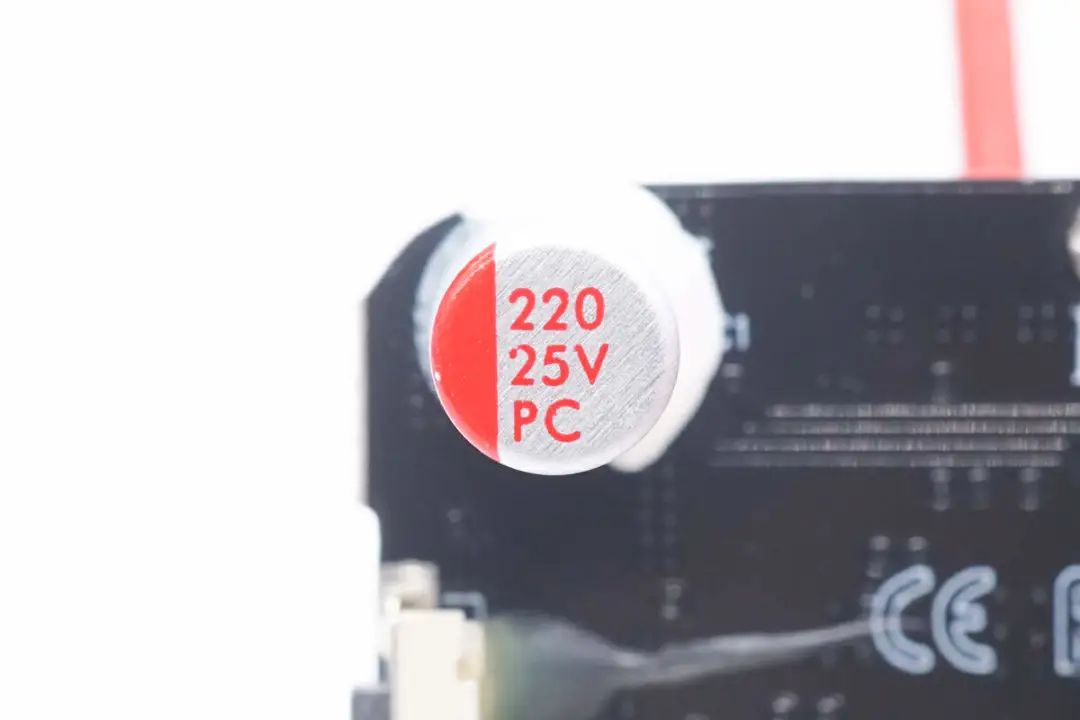

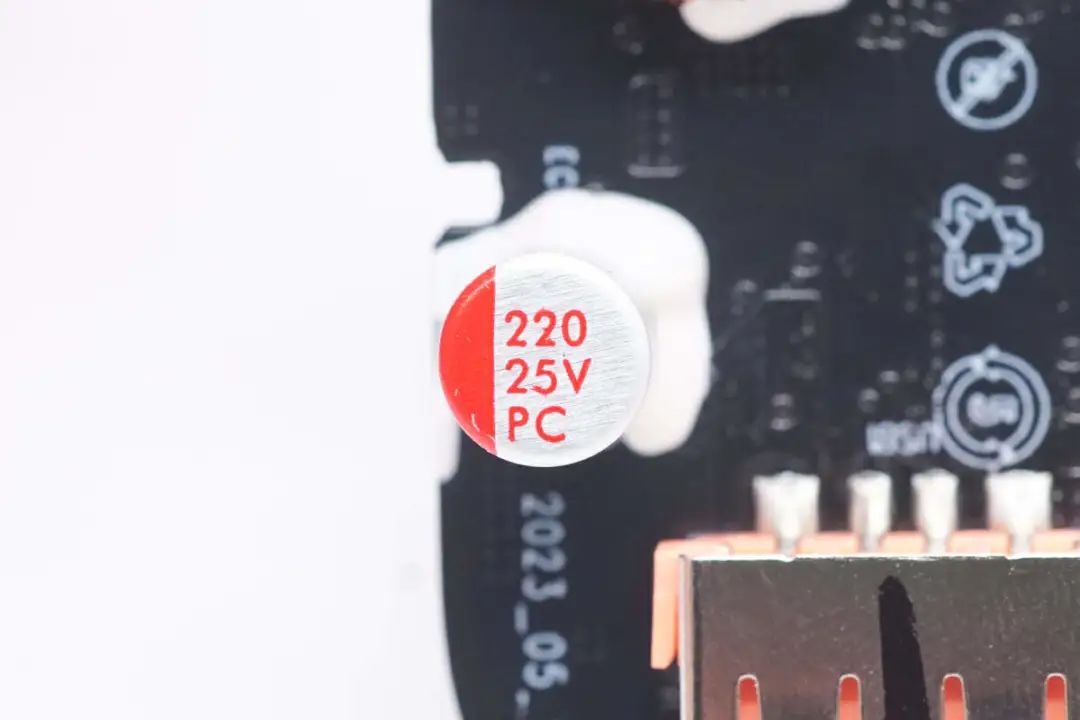

电池端滤波固态电容规格为220μF 25V。

输出端滤波电容规格相同，电容打胶加固。

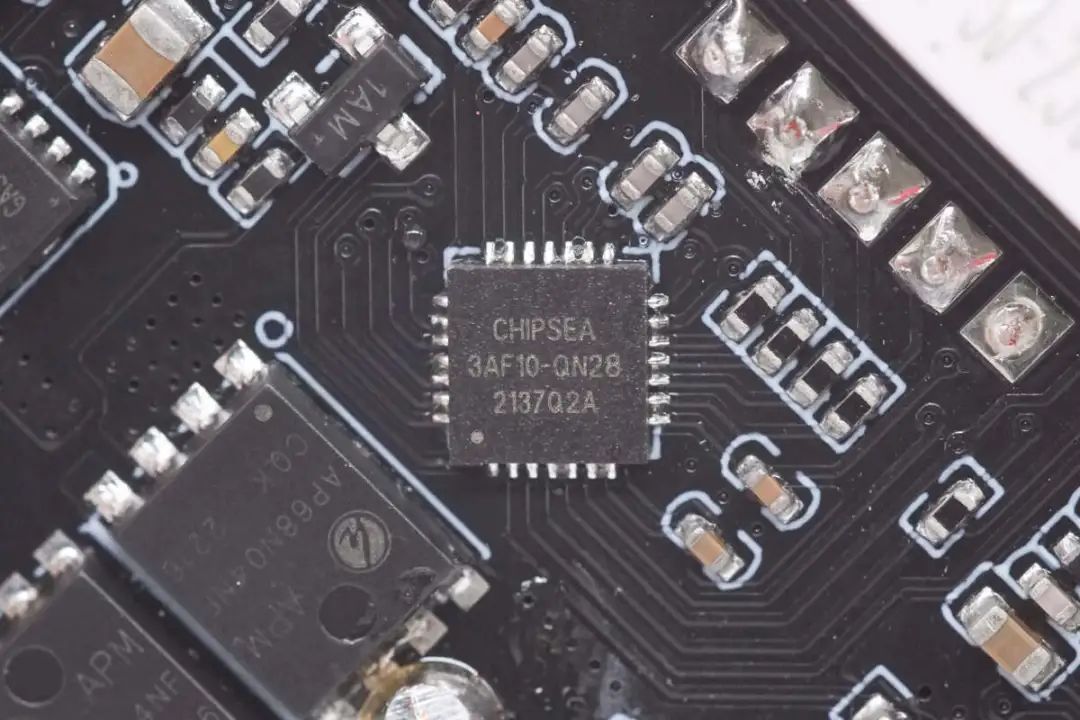

协议芯片来自芯海科技，型号CSU3AF10，是一颗支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。

CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

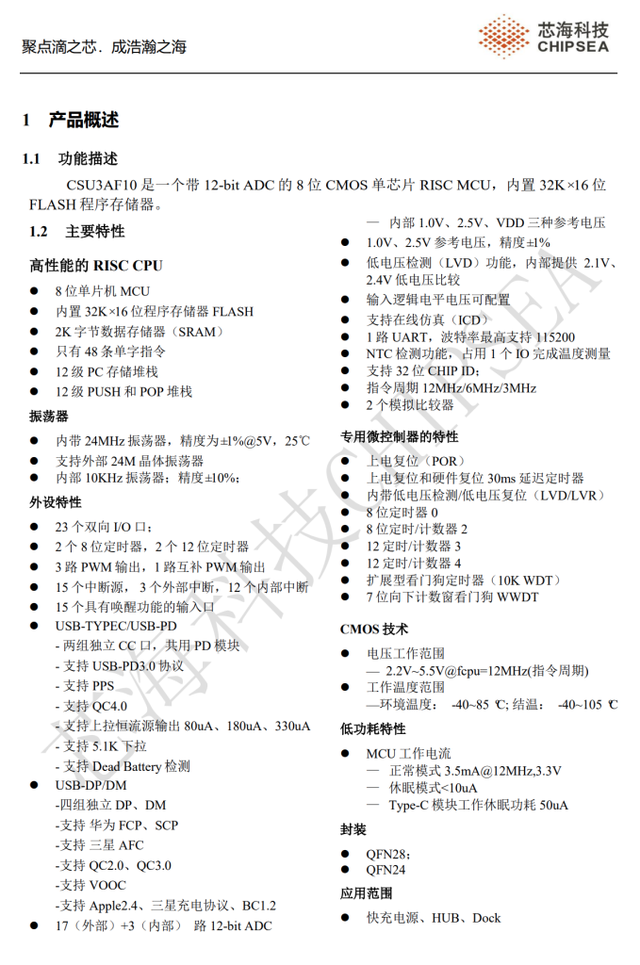

芯海科技 CSU3AF10 资料信息。

贴片NTC热敏电阻用于检测PCBA模块温度。

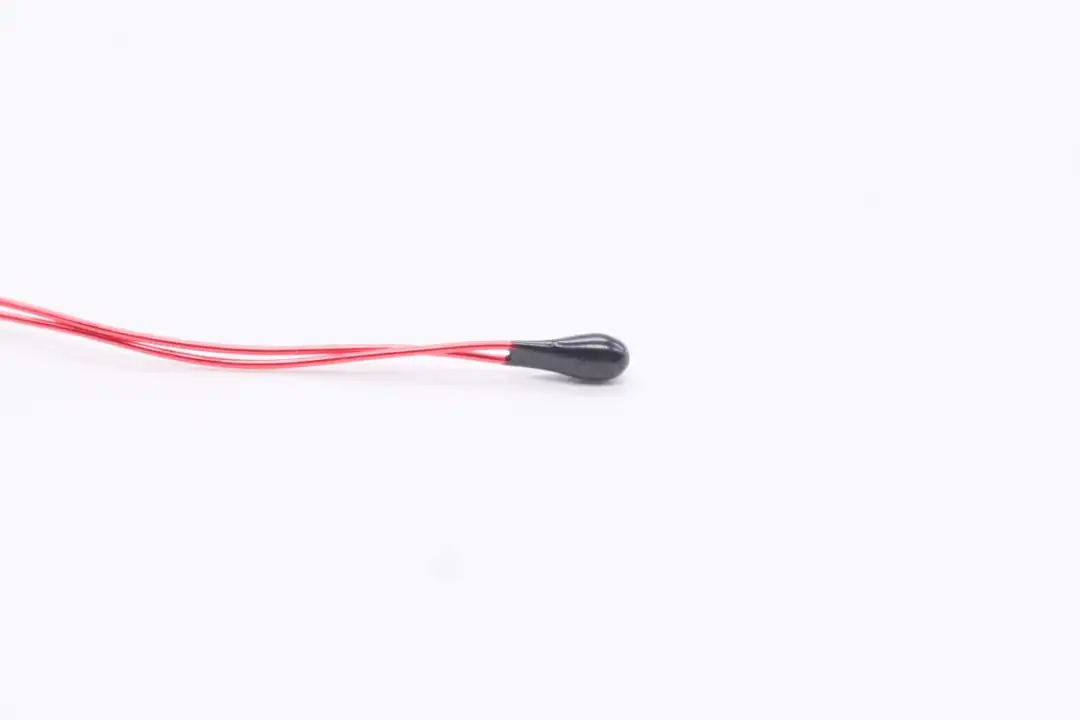

NTC热敏电阻用于检测电池组温度。

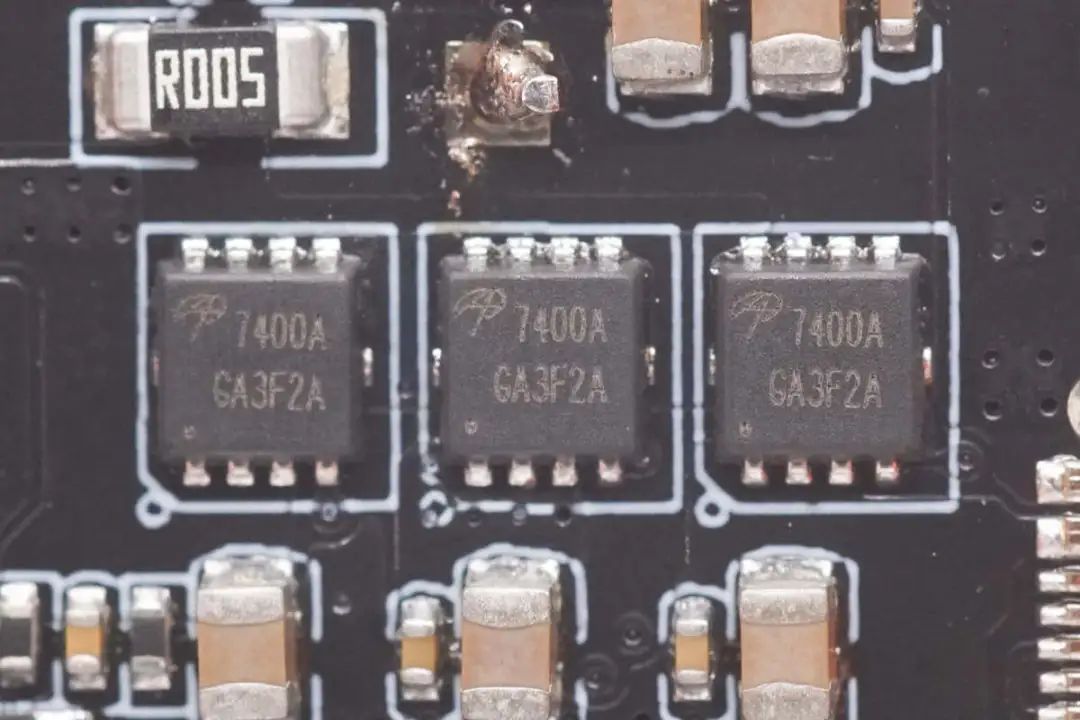

三颗VBUS开关管来自AOS万代，型号AON7400A，NMOS，耐压30V，导阻6.2mΩ，采用DFN3*3 EP封装，用于2C1A快充接口输出控制。

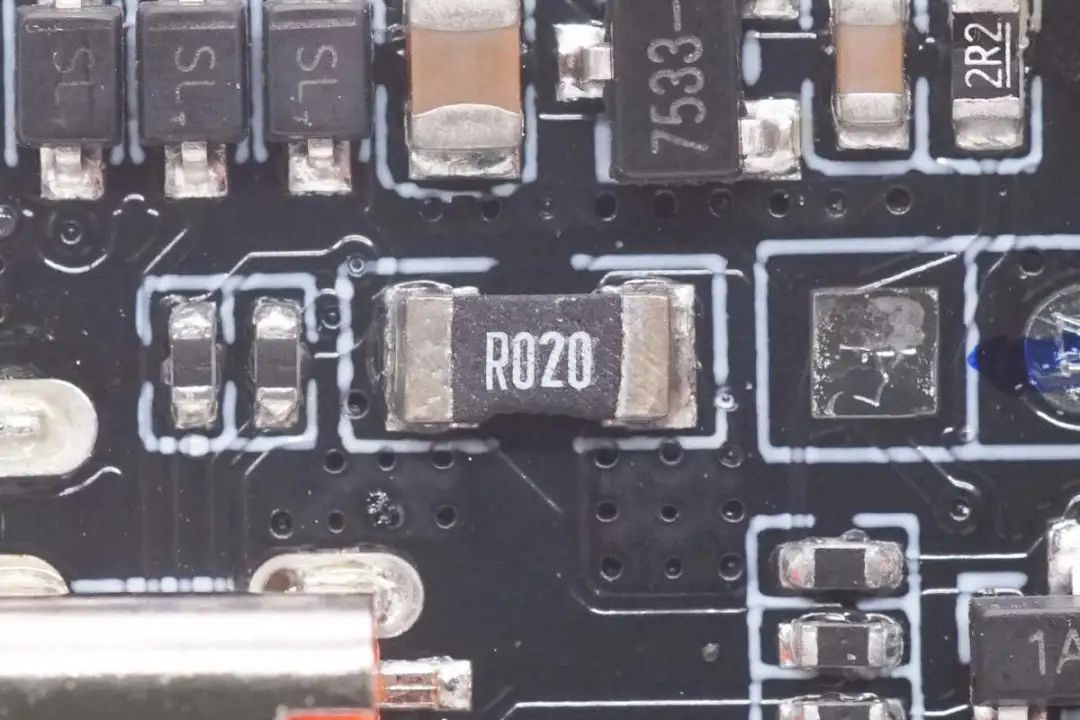

20mΩ取样电阻用于检测输出电流。

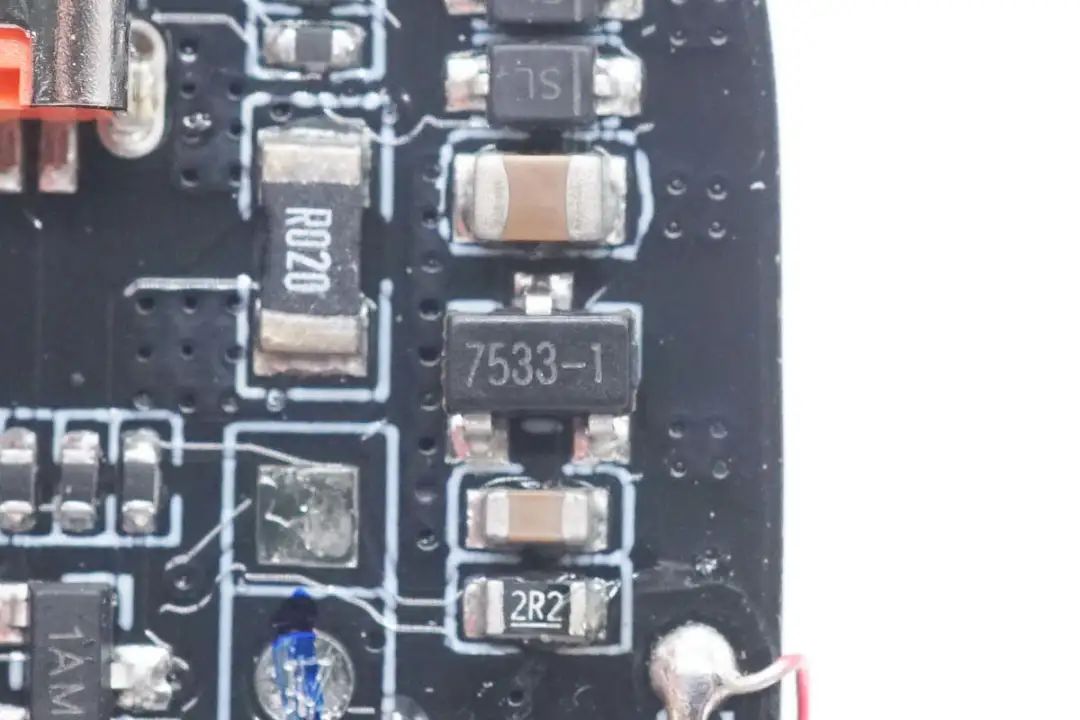

7533-1 稳压芯片用于为协议芯片降压供电。

LED数码管通过焊接连接。

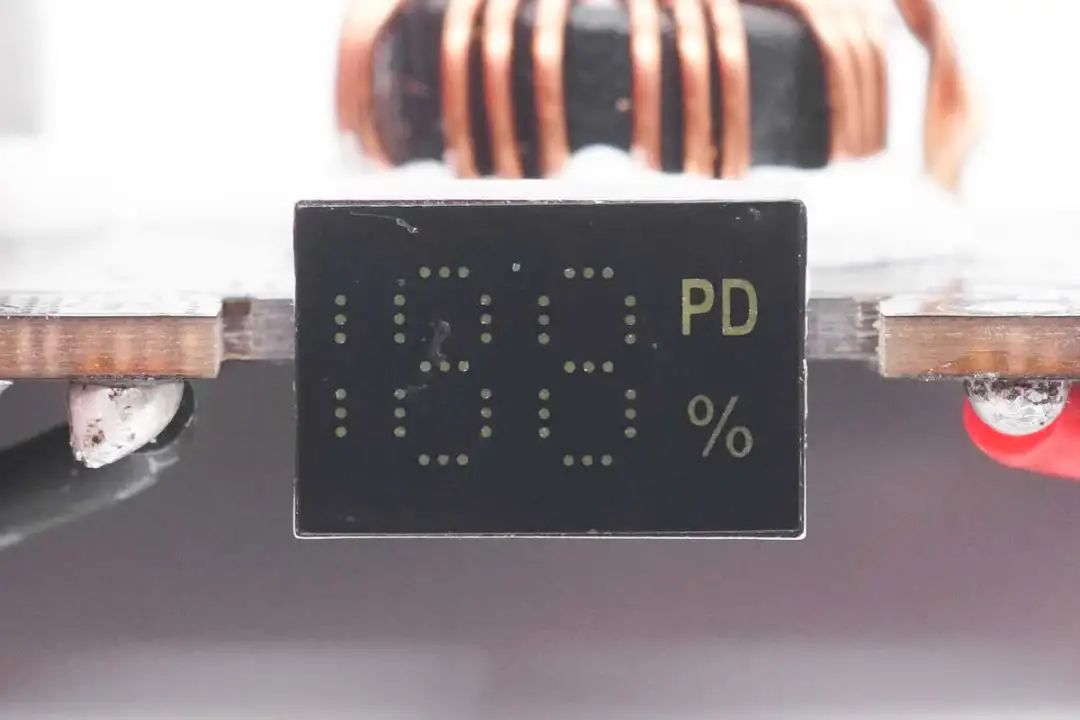

188 LED数码管特写，用于电量百分比显示。

移动电源开机按键贴片焊接。

机身顶部的USB-C母座采用垂直过孔焊接固定，橙色胶芯不露铜。

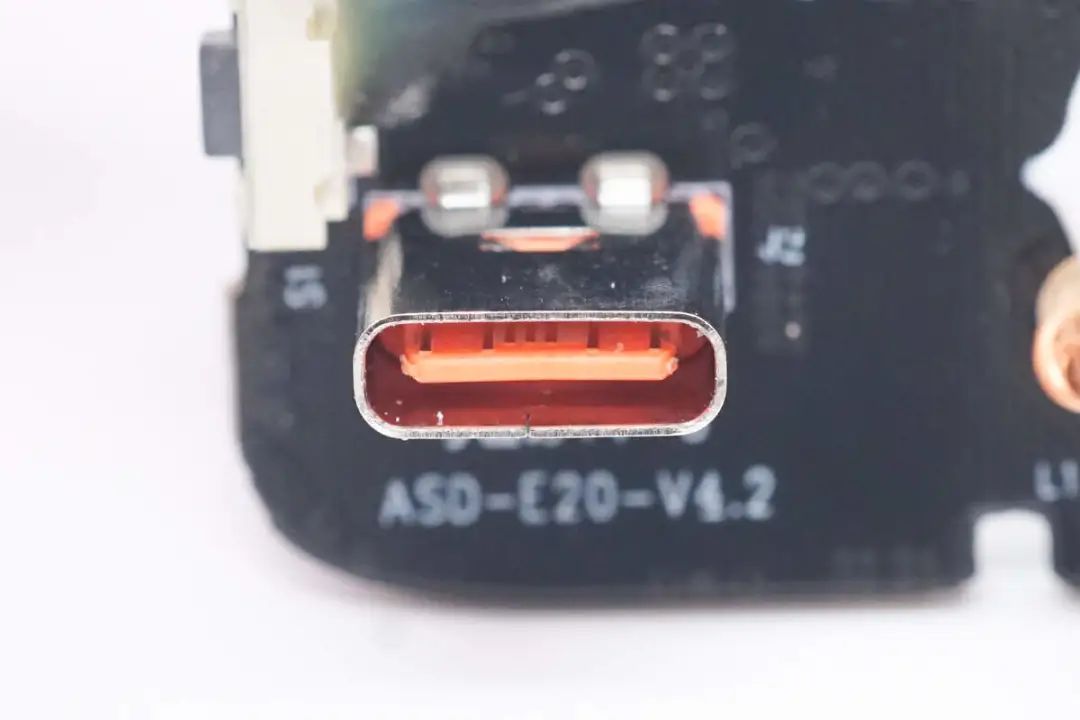

机身侧面的USB-C母座过孔焊接固定，橙色胶芯不露铜。

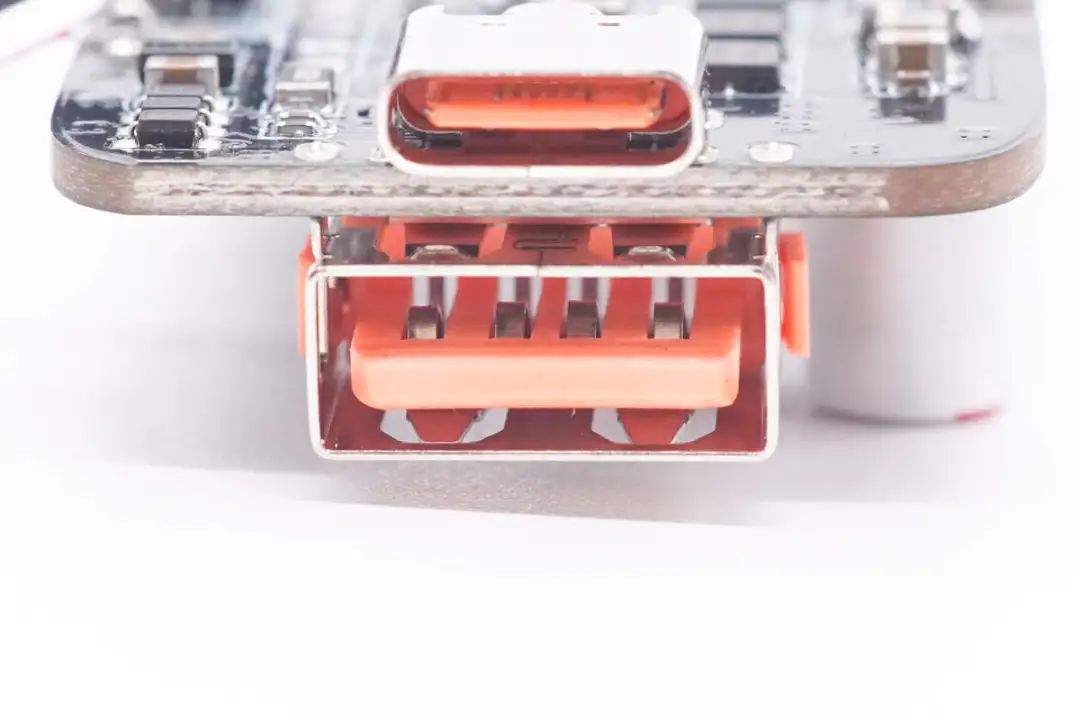

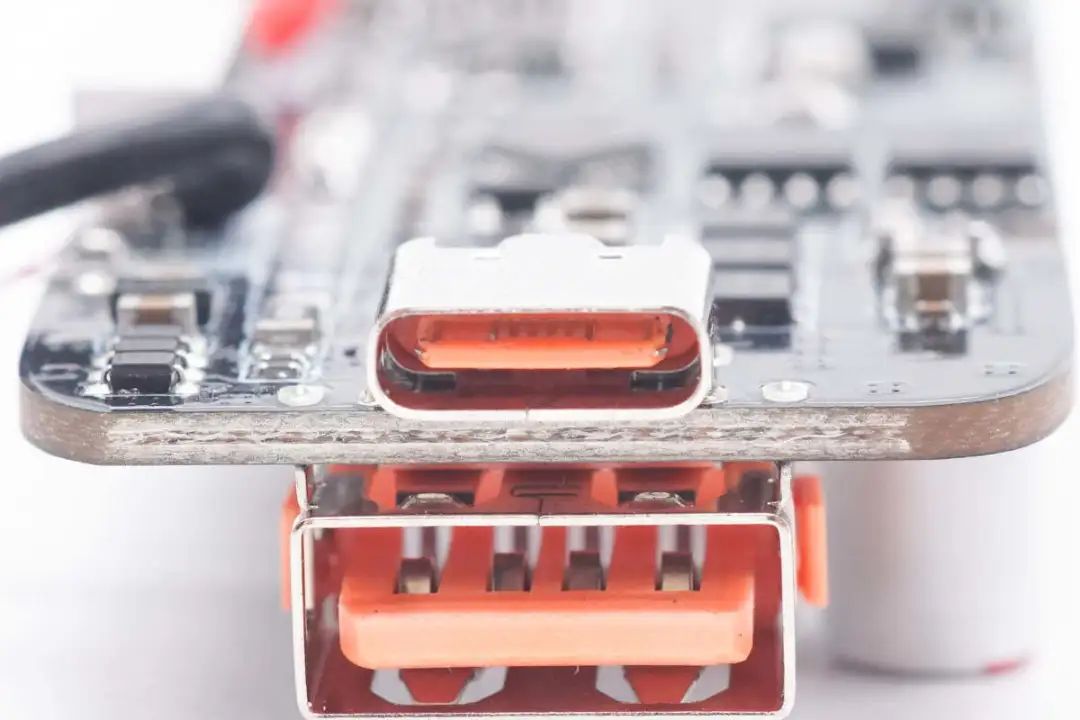

USB-A母座同样为过孔焊接固定，采用橙色胶芯。

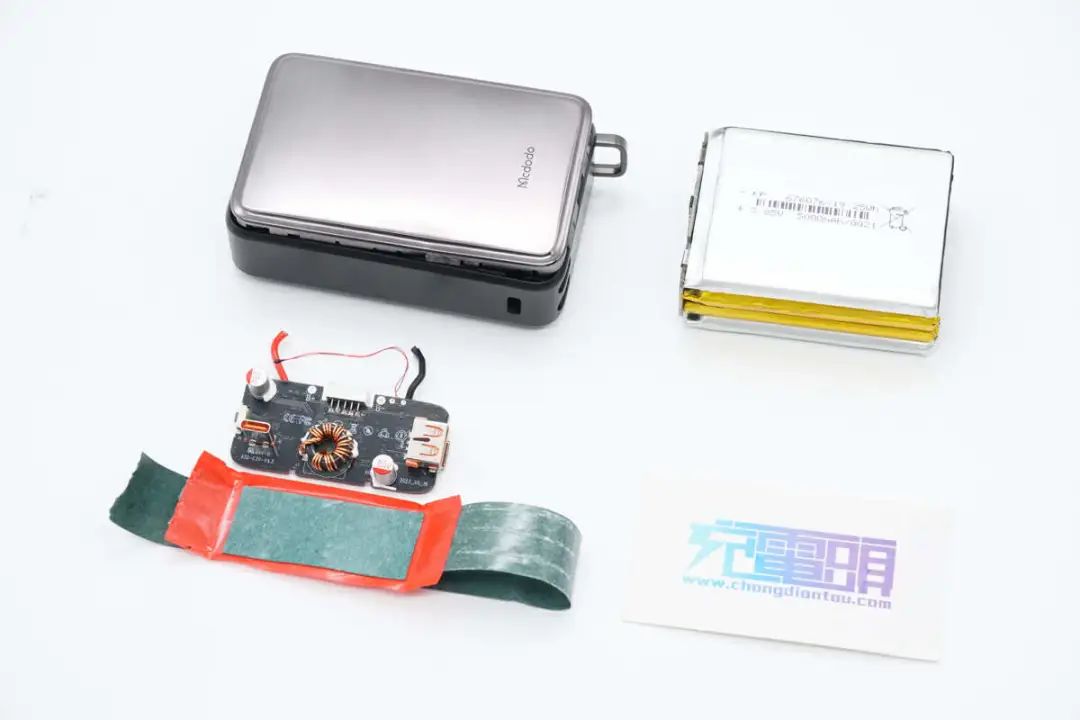

全部拆解一览，来张全家福。

充电头网拆解总结

Mcdodo麦多多超小67W移动电源具备2C1A接口，容量为20000mAh。移动电源机身顶部和侧面各设有一个USB-C接口，搭配自带线设计，方便使用。USB-C接口支持67W快充输出，USB-A口支持22.5W快充输出，充分满足手机和笔记本电脑快充需求。

充电头网通过拆解了解到，这款移动电源内置4串电池组，采用南芯科技SC5650电池保护芯片进行电池过充，过放以及过电流保护。内部升降压电路采用智融SW7201双向同步升降压控制器搭配芯海科技CSU3AF10组成，用于USB-C口大功率充放电和内置电池充放电管理。

移动电源内部采用堆叠设计，空间利用率高，充分压缩体积，才将67W 20000mAh大容量产品设计得如此的小巧，兼具便携和强续航双优，实现“鱼和熊掌”兼得。搭配自带线的设计，即可方便为移动电源充电或为其他设备供电。移动电源内置两路NTC热敏电阻，分别用于移动电源PCBA模块和电池组温度检测，总体设计紧凑，安全措施全面。
