前言

苹果这次终于把iPhone 15系列接口变成了USB-C，放弃了使用多年的Lightning接口，在充电和数据传输上与其他移动终端更好地互联互通。

之前网络上有说法称，苹果USB-C接口不兼容其他USB-C充电线，但这种说法并不准确。

苹果这次是支持PD协议，所以PD协议的规范苹果都支持的，支持PD协议的线都可以充电和传输数据。因此说，身边各类的USB-C充电线、充电器都是可以使用的。这次iPhone 15 Pro系列充电功率是25瓦，iPhone 15/Plus充电功率是20瓦。

当然，在数据传输上，由于iPhone 15/Plus仅支持USB 2.0，数据传输速度最高为480Mbps，而iPhone 15 Pro/Pro Max则支持USB 3.0，数据传输速度最高可达10Gbps。

本期充电头网就来盘点一下南芯科技推出过的USB PD 快充协议芯片。

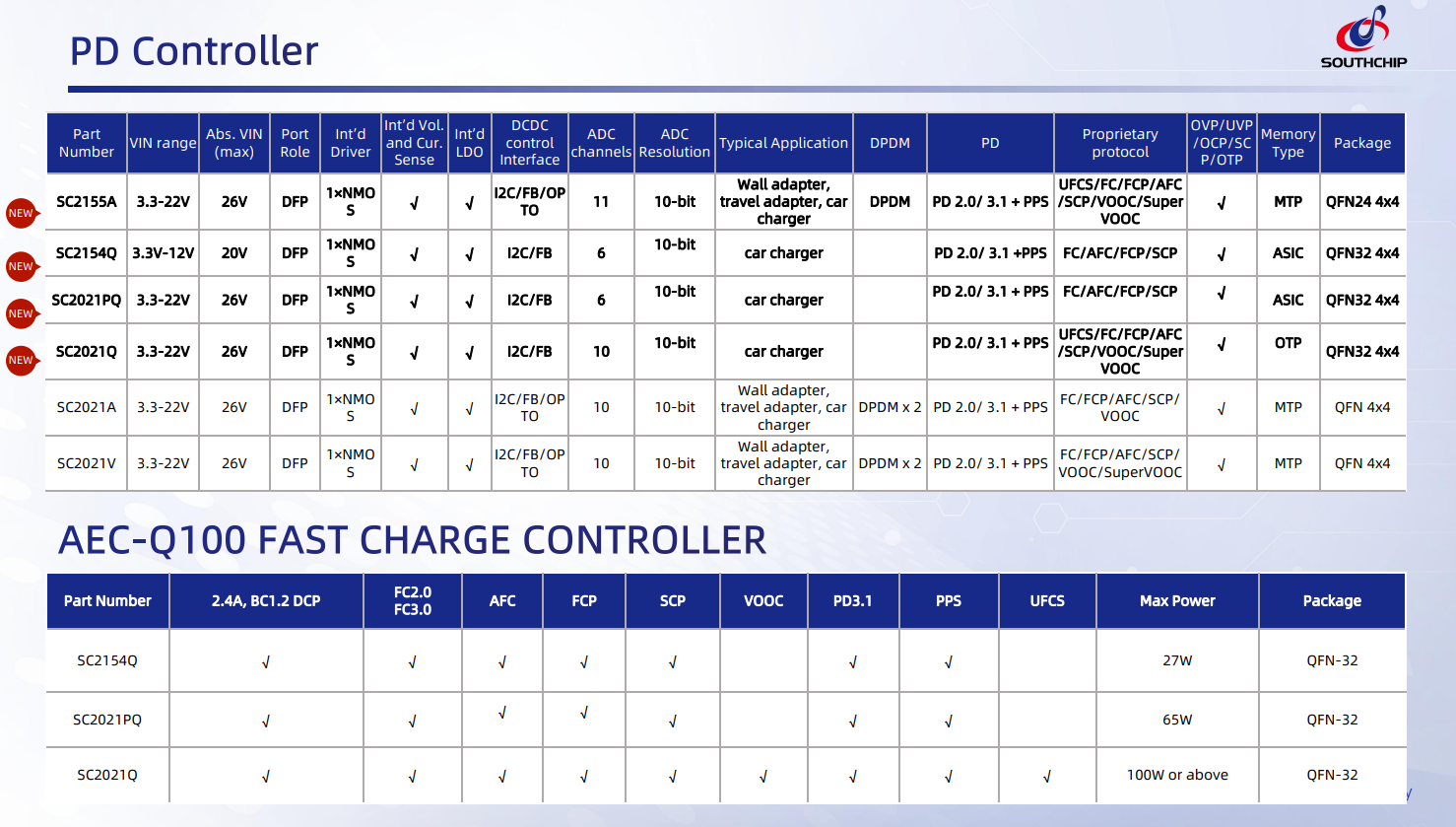

充电头网精选了南芯科技的六款支持USB PD协议的芯片，包括SC2155A、SC2154Q、SC2021PQ、SC2021Q、SC2021A和SC2021V。其中，SC2154Q、SC2021PQ和SC2021Q主要应用于汽车应用和车载充电器领域。

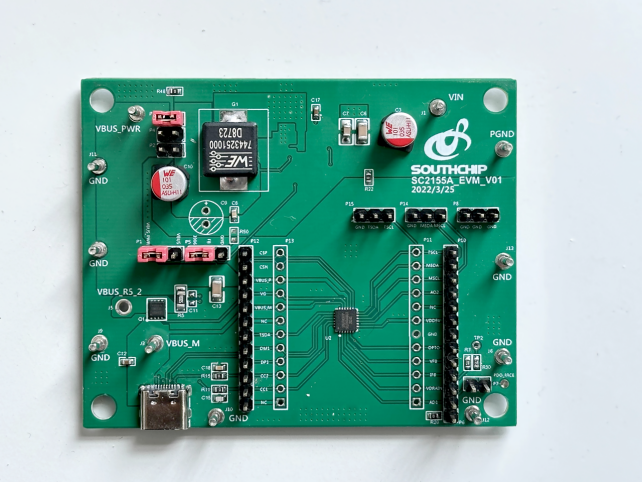

南芯SC2155A

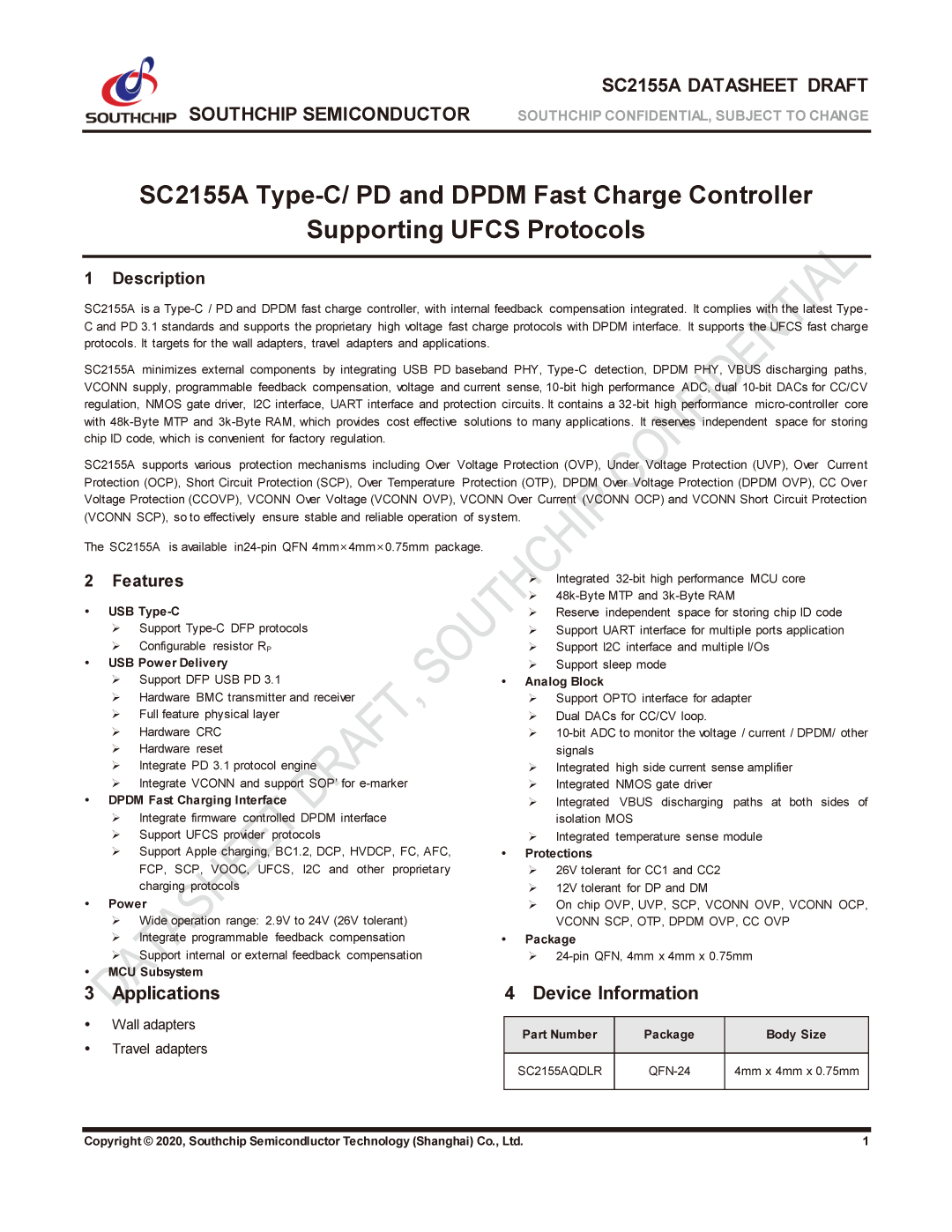

南芯SC2155A 是一款 Type-C / PD 和 DPDM 快速充电控制器，集成了内部反馈补偿。符合最新的 TypeC 和 PD 3.1 标准，并支持专有的高压快充协议与 DPDM 接口。支持UFCS快充协议。

南芯SC2155A 通过集成 USB PD 基带PHY、Type-C 检测、DPDM PHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流传感、10 位高性能 ADC、用于 CC/CV 调节的双 10 位dac、NMOS 门驱动器、I2C 接口、UART 接口和保护电路，从而最大限度地减少了外部组件。

南芯SC2155A 集成了一个 32 位高性能微控制器核心，具有 48k-Byte 的 MTP 和 3k-Byte 的 RAM，为许多应用程序提供了高效的解决方案。SC2155A 预留独立空间存储芯片 ID 码，满足客户精准的防伪溯源需求。

南芯SC2155A 支持过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、短路保护(SCP)、过温保护(OTP)、DPDM 过压保护(DPDM OVP)、CC 过压保护(CCOVP)、VCONN 过压保护(VCONN OVP)、VCONN 过流保护(VCONN OCP)、VCONN 短路保护(VCONN SCP)等多种保护机制，有效保证系统稳定可靠运行。

南芯SC2155A 采用 24-pin QFN 4mm×4mm×0.75mm 封装，可广泛应用于墙壁适配器、旅行适配器等领域。

相关阅读：

1、UFCS家族新成员，南芯科技推出两款融合快充芯片

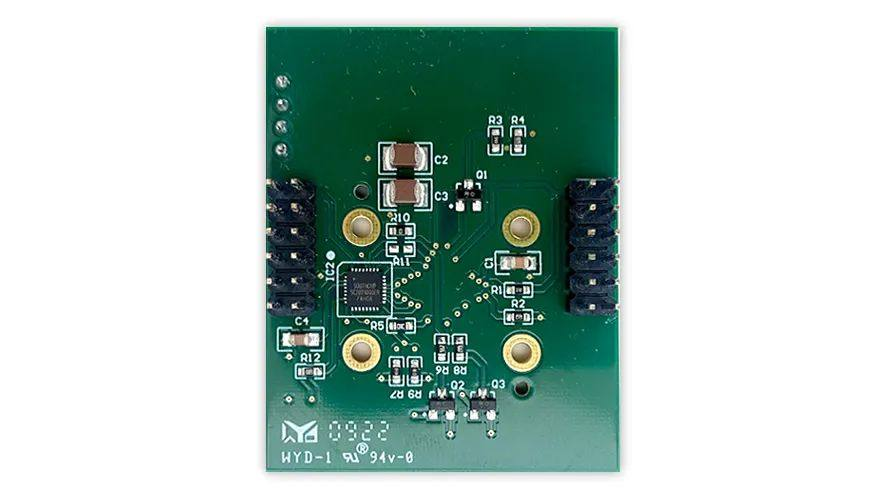

南芯SC2154Q

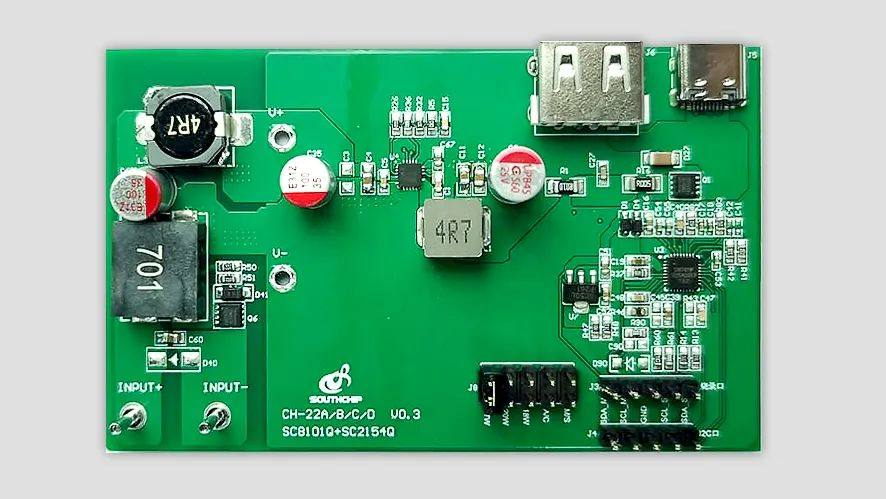

南芯SC2154Q 是一款适用于汽车应用、Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD3.0 标准，并支持具有双 DPDM 接口的专有高压快速充电协议。它的主要应用是27W及以下输出功率的车载充电器。

南芯SC2154Q 支持Apple 2.4A、BC1.2、DCP、CDP、AFC、FCP以及其他主流快充协议。可以通过调整外置电阻配置输出阻抗，覆盖18W、20W以及27W应用，支持5V、9V固定电压档位输出。

南芯SC2154Q支持通过外置电阻配置Type-C，Type-A 输出模式，支持CC插入方向指示，支持过温降额，过问保护以及输入电压欠压降额功能，为车载应用提供全方位保护。有效保证系统稳定可靠运行。SC2154Q 采用 32pin-QFN 封装。

相关阅读：

1、发力前装车充市场，南芯科技推出多款车规快充参考设计

南芯SC2021PQ

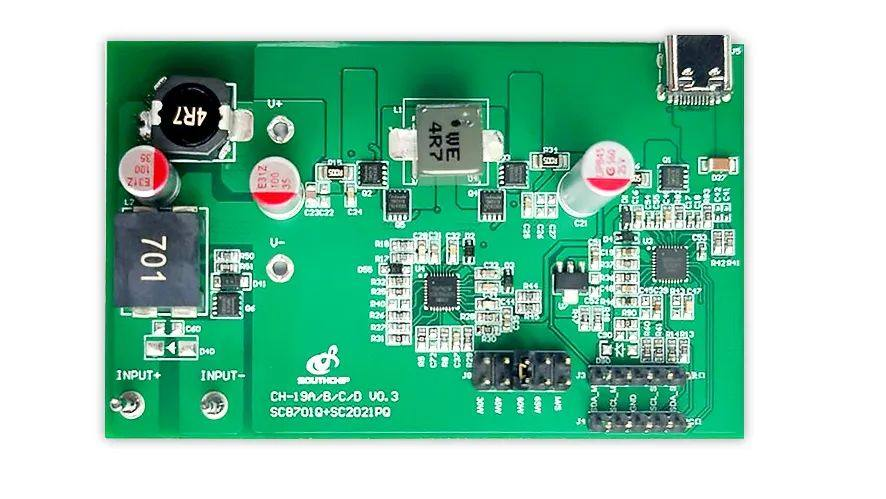

南芯SC2021PQ 是一款适用于汽车应用，最高支持65W的 Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持 DPDM 接口的专有高压快速充电协议。它的主要应用于功率输出范围30W~65W 车载充电器。

南芯SC2021PQ 支持Apple 2.4A, BC1.2, DCP, CDP, AFC, FCP 以及其他主流快充协议。可以通过调整外置电阻配置输出阻抗，覆盖30W，45W, 60W 以及65W 应用，支持5V，9V，12V，15V，20V 固定电压档位以及3.3V~21V 20mV/step 的可调电压档位输出。

支持通过外置电阻配置Type-C，Type-A 输出模式，支持CC插入方向指示，支持过温降额，过温保护以及输入电压欠压降额功能，为车载应用提供全方位保护。有效保证系统稳定可靠运行。SC2021PQ 采用 32pin-QFN 封装。

相关阅读：

1、发力前装车充市场，南芯科技推出多款车规快充参考设计

南芯SC2021Q

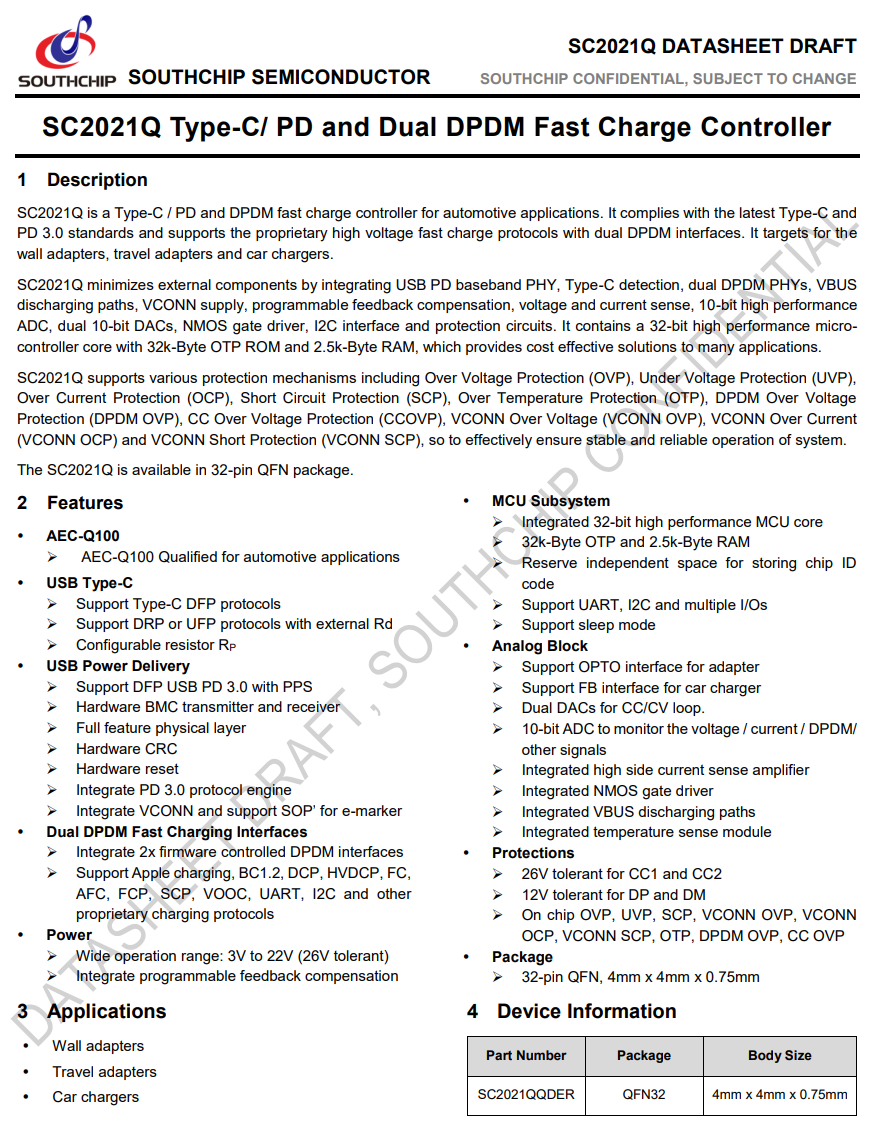

南芯SC2021Q 是一款适用于汽车应用的Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.0 标准，并支持具有双 DPDM 接口的专有高压快速充电协议，主要应用于车载充电器。

南芯SC2021Q 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流感应来最大限度地减少外部组件，10-bit ADC、双10-bit DAC、NMOS 栅极驱动器、I2C 接口和保护电路。

南芯SC2021Q 内部集成 32k-Byte OTP ROM 和 2.5k-Byte RAM 的 32 位高性能微控制器内核，可为许多应用提供具有成本效益的解决方案。SC2021Q 支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）、DPDM 过压保护（DPDM OVP）、 CC 过压保护（CCOVP）、VCONN 过压（VCONN OVP）、VCONN 过流（VCONN OCP）和 VCONN 短路保护（VCONN SCP），有效保证系统稳定可靠运行。SC2021Q 采用 32pin-QFN 封装。

相关阅读：

1、便捷无感，从南芯产品布局看车载充电发展历程

南芯SC2021A

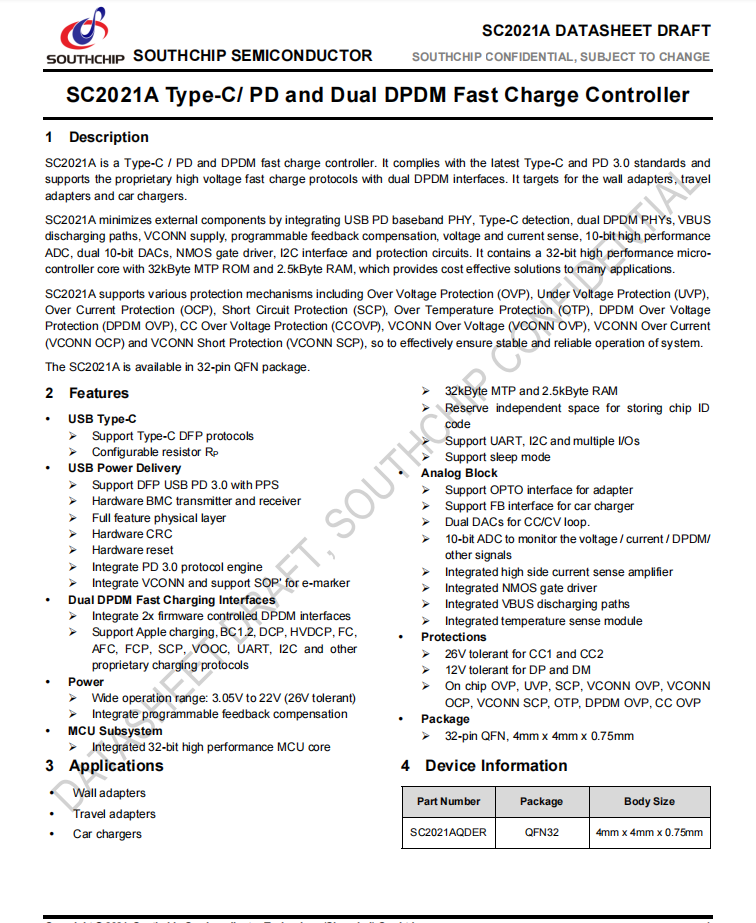

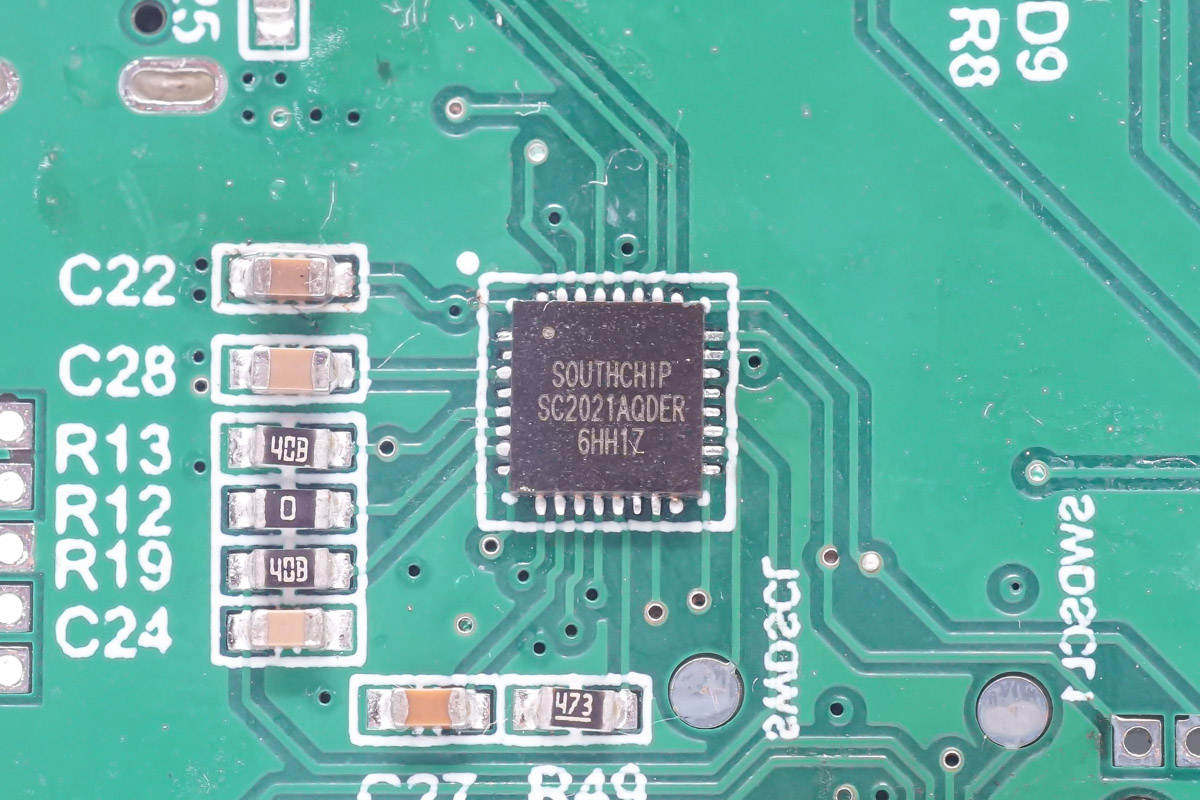

南芯SC2021A内部集成32位高性能MCU内核，2.5Kb内存和32Kb的MTP存储器，支持私有快充协议。SC2021A 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、内置VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流检测、10-bitADC、双10-bit DACs,、NMOS 栅极驱动器、I2C 接口和保护电路，来最大限度地减少外部组件。

南芯SC2021A支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）、DPDM过压保护、 CC过压保护、VCONN过压保护、VCONN 过流保护和 VCONN 短路保护，有效保证系统稳定可靠运行。

南芯SC2021A采用QFN4*4-32封装。具备良好的协议兼容性和丰富的控制接口，可用于车充以及快充应用。

相关阅读：

1、南芯推出双口快充协议芯片SC2021A

2、专为iPhone14 系列打造，南芯科技推出15款快充芯片

南芯SC2021V

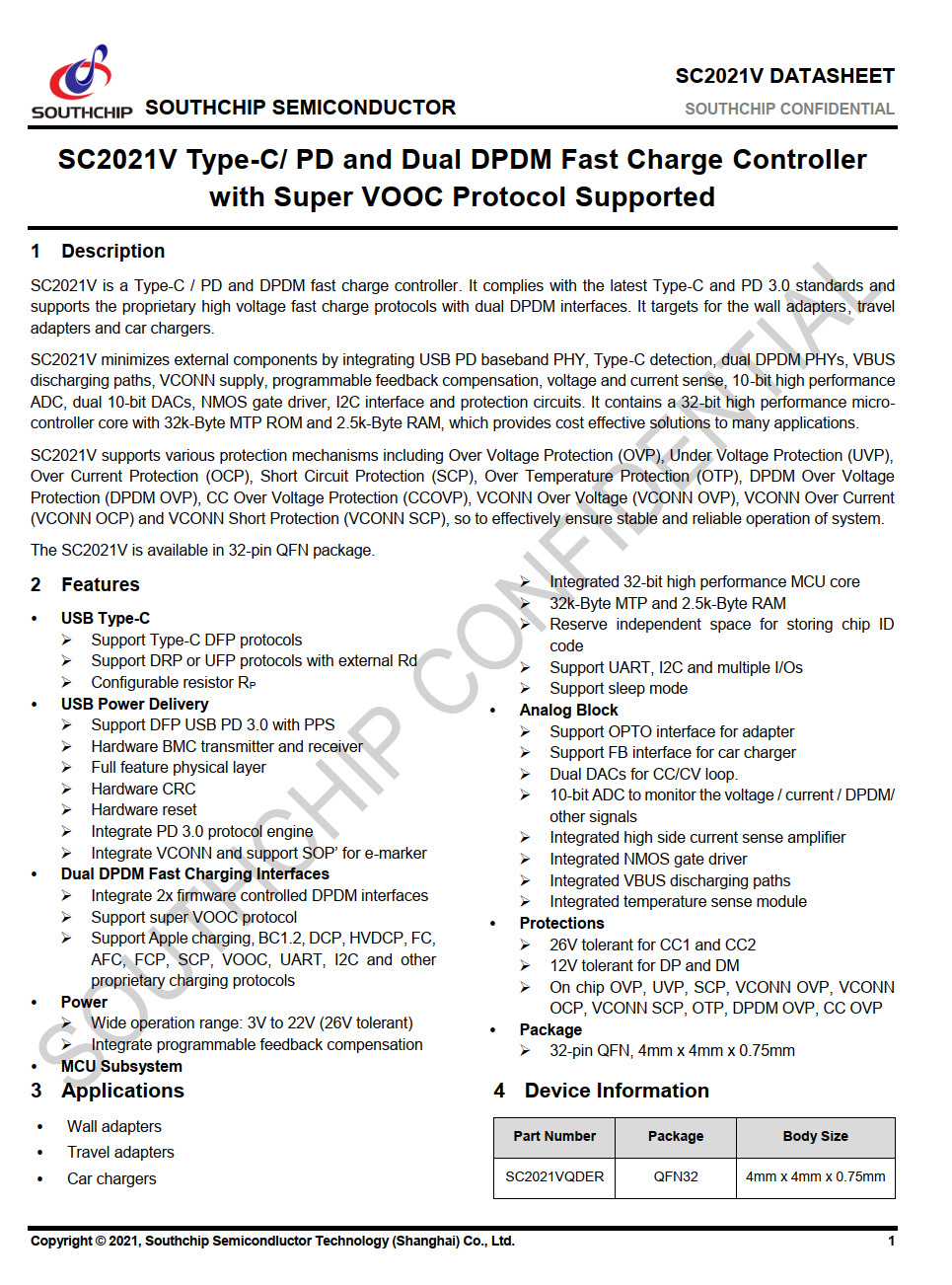

南芯科技 SC2021V 是一款高度集成的 Type-C/PD 和DPDM 快充控制器。符合最新的 Type-C 和 PD 3.0 标准。芯片支持专有的高压快充协议，包含一组 USB-C 接口和两组 DPDM 接口，满足 1A+1C 双口快充应用。

南芯科技 SC2021V 内部集成32位高性能 MCU 内核，2.5Kb 内存和 32Kb 的 MTP 存储器，支持私有快充协议。SC2021A 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、内置VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流检测、10-bit ADC、双10-bit DACs、NMOS 栅极驱动器、I2C 接口和保护电路，来最大限度地减少外部组件。

南芯科技 SC2021V 支持多种保护机制，包括过压、欠压、过流、短路、过温、DPDM过压保护、 CC过压保护、VCONN 过压保护、VCONN 过流保护和 VCONN 短路保护，有效保证系统稳定可靠运行。

南芯科技 SC2021V 采用 QFN 4*4-32 封装。具备良好的协议兼容性和丰富的控制接口，可用于车充以及快充应用。

相关阅读：

1、专为iPhone14 系列打造，南芯科技推出15款快充芯片

关于南芯科技

上海南芯半导体科技股份有限公司是一家专注于电源、电池管理和嵌入式的高性能国产半导体设计公司，拥有Charge pump、DCDC、ACDC、有线充电、无线充电、快充协议、锂电保护、汽车电子等多条产品线，基于自主研发的升降压充电、电荷泵和 GaN 直驱等核心技术，推出了多款明星产品，得到业内广泛认可。
