Clock时钟电路PCB设计布局布线要求

时钟电路就是类似像时钟一样准确运动的震荡电路，任何工作都是依照时间顺序，那么产生这个时间的电路就是时钟电路，时钟电路一般是由晶体振荡器、晶振、控制芯片以及匹配电容组成，如图1所示。

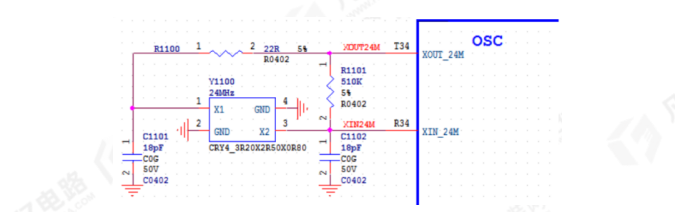

图1 时钟电路

针对时钟电路PCB设计有以下注意事项：

1、晶体电路布局需要优先考虑，布局整体紧凑，布局时应与芯片在同一层并尽量靠近放置，以避免打过孔，晶体走线尽可能的短，远离干扰源，尽量远离板边缘；

2、如果出现晶体电路在布局过程中与芯片放置在不同层的情况，应尽可能的让靠近芯片，让走线变短，并需要将晶体走线全程进行包地处理，以避免被干扰；

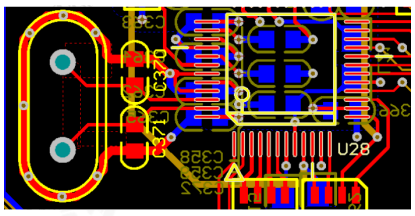

3、晶体以及时钟信号走线需要全程包地处理，包地线每隔200-300mil至少添加一个GND过孔，并且必须保证邻层的地参考面完整，如图2所示；

4、晶体的当前层可围绕其进行GND走线形成地环，在地环放置GND过孔，连接到相邻的GND平面层，用以隔离噪声，如图3所示。

图2 晶体布局布线

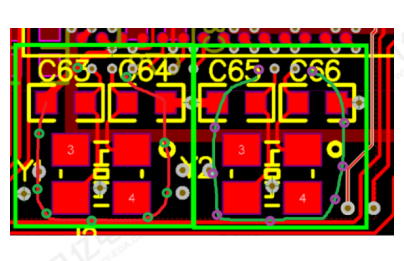

图3 晶振布局布线

4、时钟走线Xin与Xout以及晶体下方投影区域禁止任何走线，避免噪声耦合进入时钟电路；

6、晶体下面相邻层必须保证完整的参考平面，避免出现跨分割现象，有助于隔离噪声，保持晶体输出，如下图4所示。

图4 第二层为完整的参考平面
