RK3588 VDD_LOGIC电源PCB设计注意事项

RK3588 VDD_LOGIC电源PCB设计

1、VDD_LOGIC的覆铜宽度需满足芯片的电流需求，连接到芯片电源管脚的覆铜足够宽，路径不能被过孔分割太严重，必须计算有效线宽，确认连接到CPU每个电源PIN脚路径都足够。

2、如图1所示，原理图上靠近RK3588的VDD_LOGIC电源管脚绿线以内的去耦电容务必放在对应的电源管脚背面，电容的GND管脚尽量靠近芯片中心的GND管脚放置，如图2所示。其余的去耦电容尽量摆放在RK3588芯片附近，并摆放在电源分割来源的路径上。

3、RK3588芯片VDD_LOGIC的电源管脚，每个管脚需要对应一个过孔，并且顶层走“井”字形，交叉连接，如图3所示，建议走线线宽10mil。

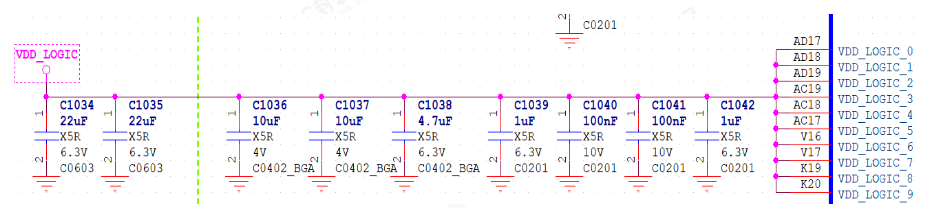

图1 RK3588 芯片VDD_LOGIC的原理图电源管脚去耦电容

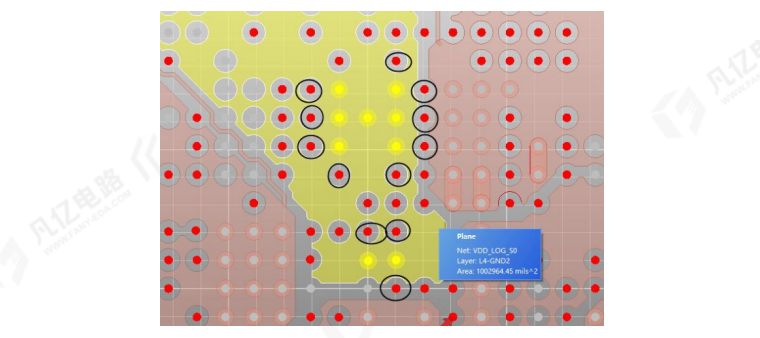

图2 VDD_LOGIC背面去耦电容放置

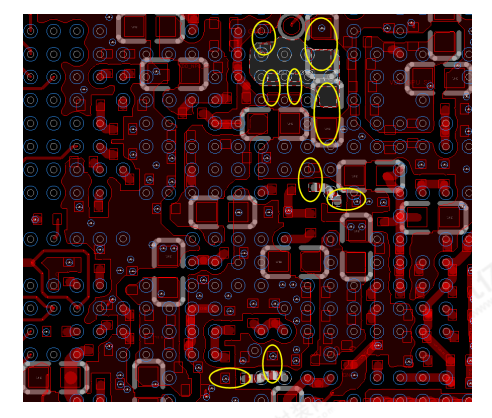

图3 VDD_LOGIC“井”字形链接

4、VDD_LOGIC电源在CPU区域线宽不得小于120mil，外围区域宽度不小于200mil，尽量采用覆铜方式，降低走线带来压降（其它信号换层过孔请不要随意放置，必须规则放置，尽量腾出空间走电源，也有利于地层的覆铜），如图4所示。

5、VDD_LOGIC的电源在外围换层时，要尽可能的多打电源过孔（8个以上10-20mil的过孔），降低换层过孔带来的压降；去耦电容的GND过孔要跟它的电源过孔数量保持一致，否则会大大降低电容作用，如图5所示。

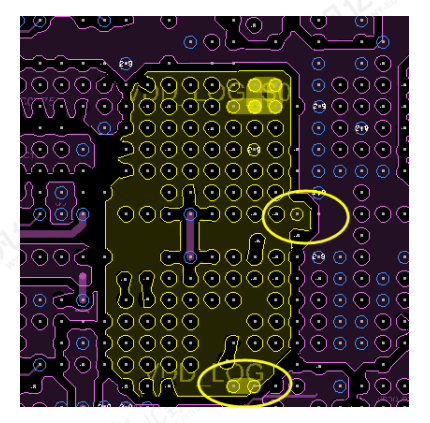

图4 VDD_LOGIC电源层覆铜

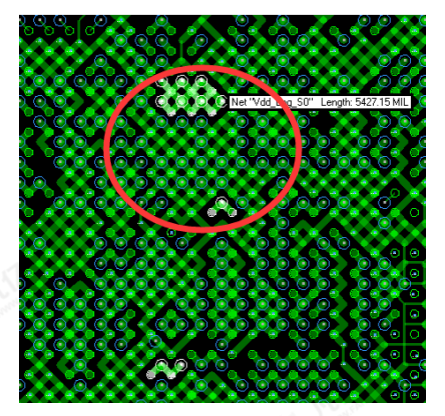

图5 VDD_LOGIC芯片底下电源换层覆铜

6、电源过孔40mil范围(过孔中心到过孔中心间距)内的GND过孔数量，建议≧11个，如图6所示。

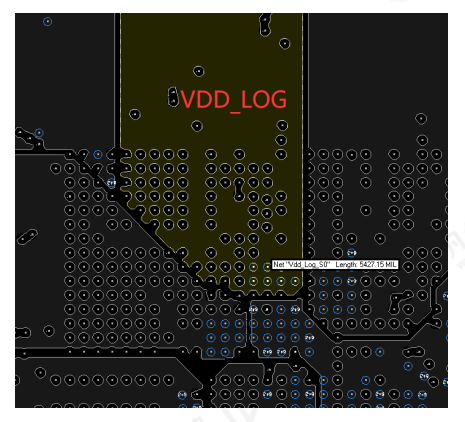

图6LOGIC 电源地过孔放置图
