前言

绿联新推出了一款Q湃机器人氮化镓充电器，这款充电器将表情元素融入充电器外壳设计，配有三种萌趣表情，直观了解充电器输出状态。充电器为固定插脚设计，配有保护鞋套，可作为桌面摆件使用。充电器配有2C1A接口，具备65W输出功率，满足笔记本电脑，平板和手机快充需求。

充电头网在拆解这款充电器时发现，其内部搭载南芯科技高集成氮化镓合封芯片SC3057，及同步整流控制器SC3503。

绿联Q湃机器人氮化镓充电器

作为绿联Q湃机器人系列的一员，产品在外观设计保持统一。产品整体融合潮玩摆件设计，打造酷似机器人的Q版外观，又萌又酷，大大提升产品的观赏和把玩性。绿联Q湃机器人系列有深空灰和紫色两种配色，性能方面有30W和65W可选，本文中展示的这一款便是65W 2C1A配置，可以满足用户笔记本、平板和手机等多设备同时充电需求。

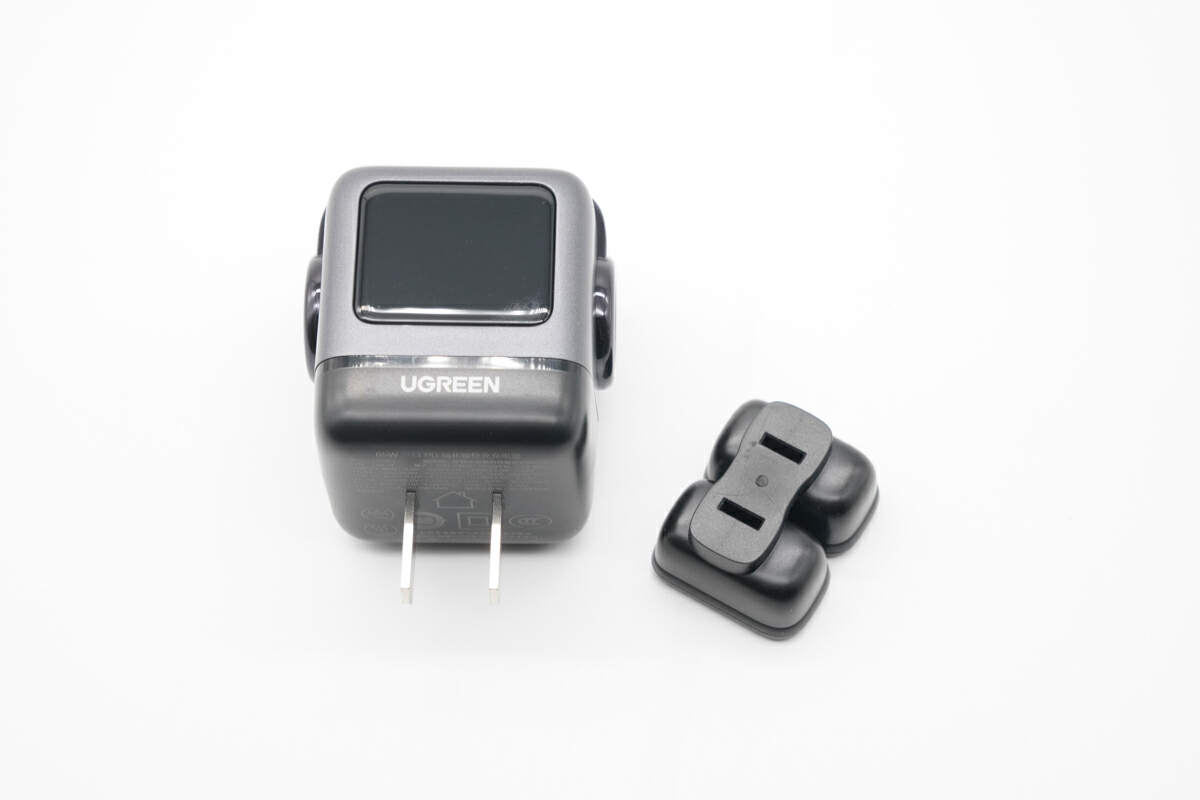

这款充电器机身顶部戴有一个“头戴式耳机”样式的黑色亮面塑料壳，让整个产品观感更加新潮。“耳罩”处为贴合手指的凹陷设计，更易受力插拔。下方设有绿联Q湃机器人保护鞋套，既形象生动，同时当产品作为一个摆件时又能水平放置在桌面。

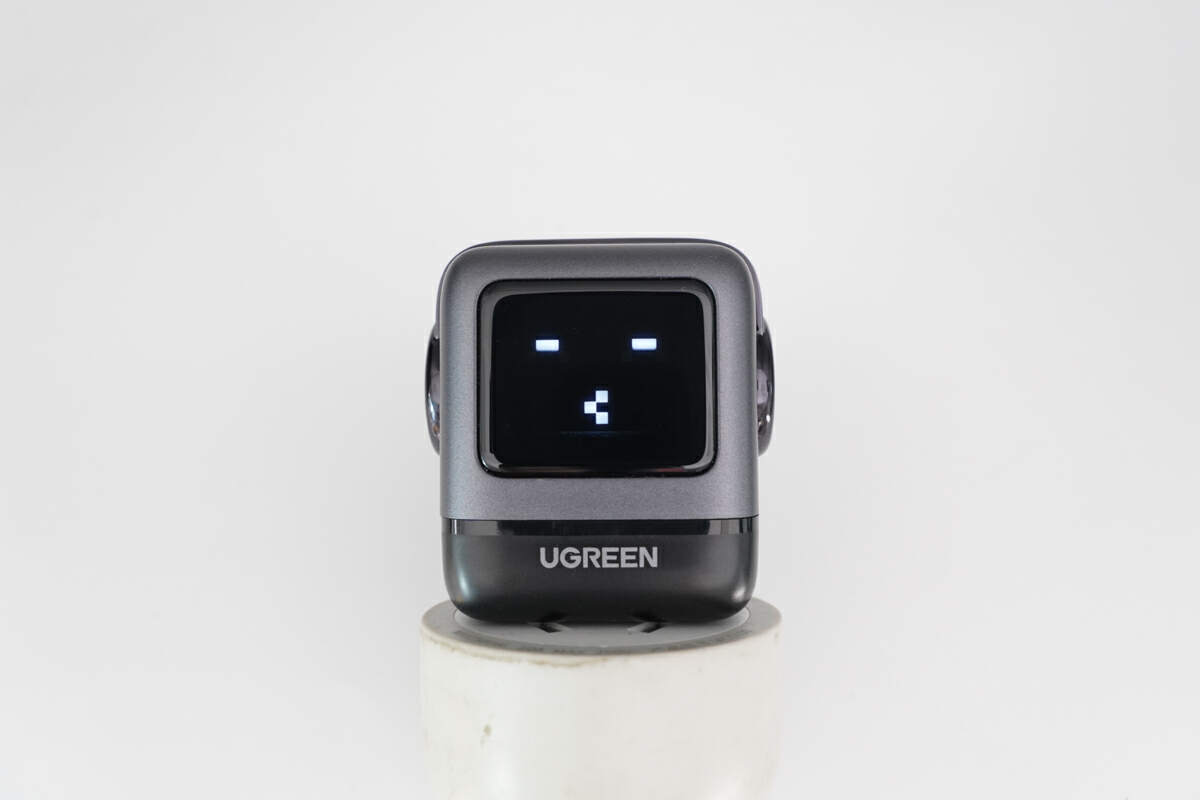

机身正面LED显示屏可根据自身所处状态显示不同的表情，如空载状态下，屏幕会显示类似吹口哨的“悠闲”表情。

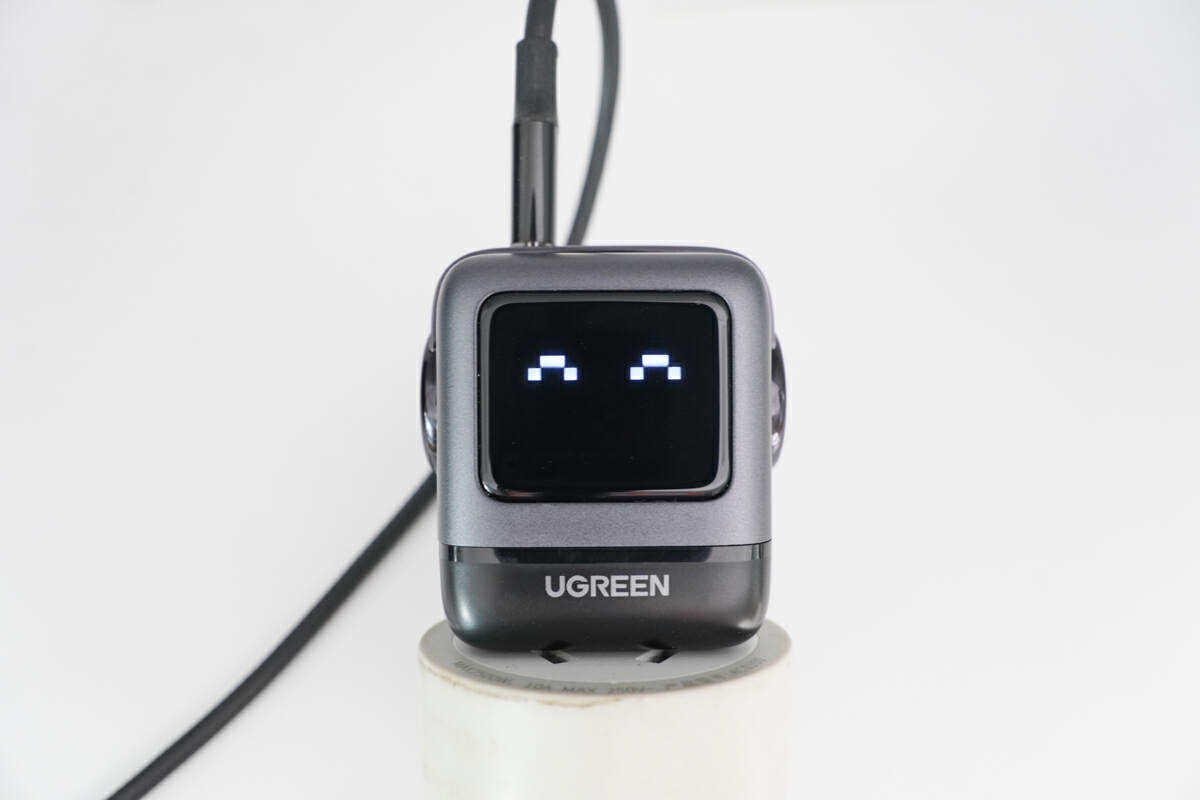

当给设备充电时，显示“开心脸”表情，表示正在充电中。

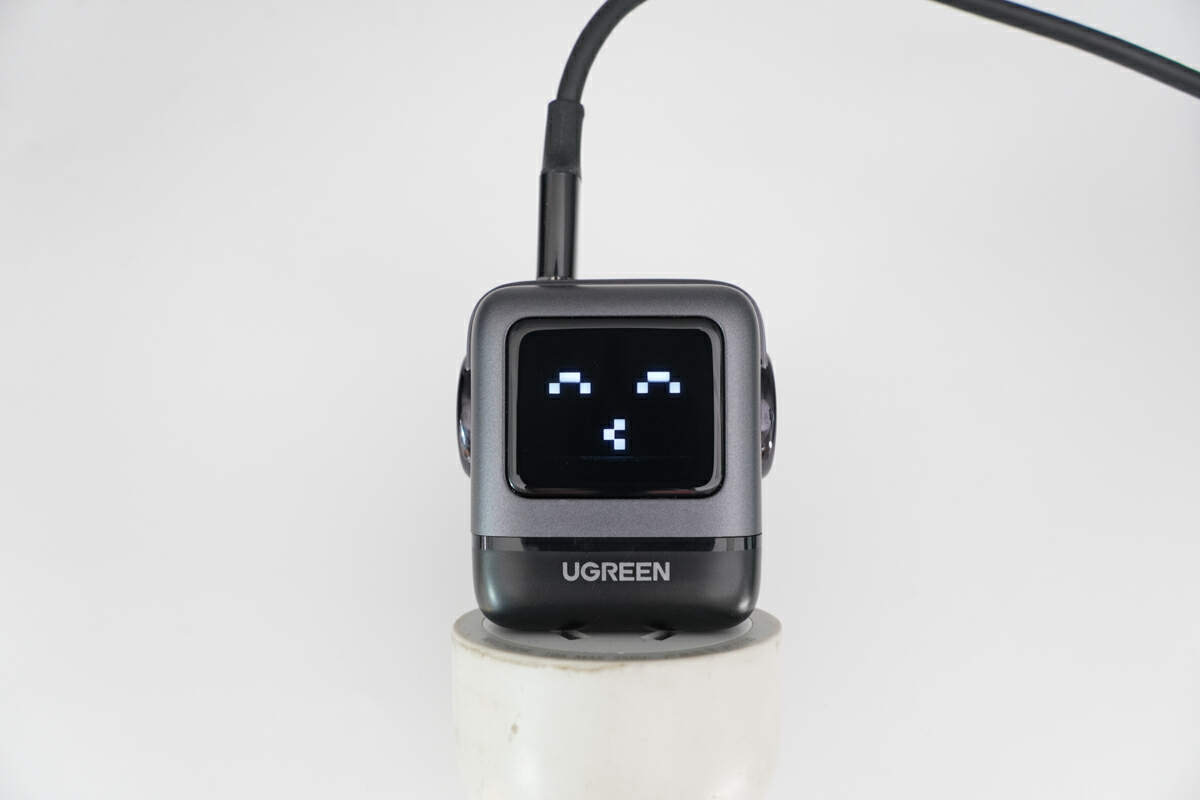

在设备充电完成（满电状态）时，LED 显示屏显示“满足脸”表情，表示已充满。

南芯科技合封氮化镓芯片SC3057

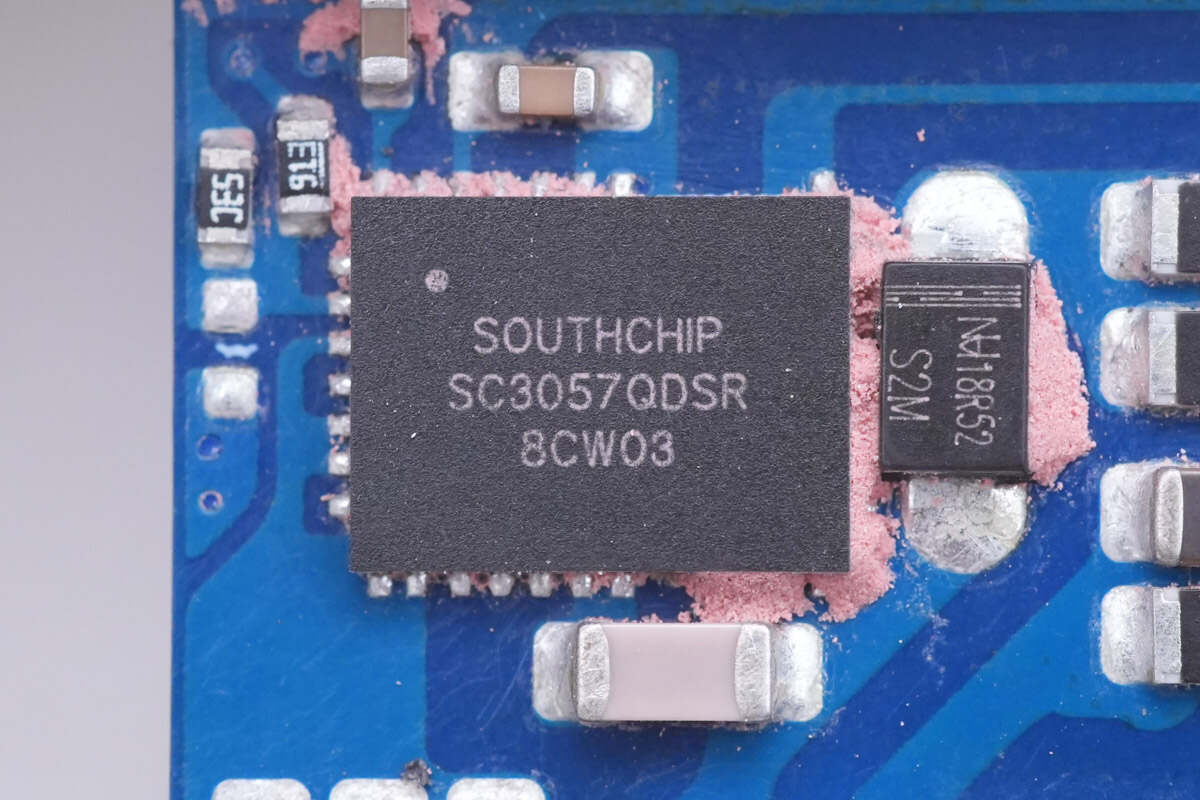

充电器初级主控芯片来自南芯科技SC3057合封氮化镓芯片，这颗芯片将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量，并消除传统驱动走线寄生参数对高频开关的影响。

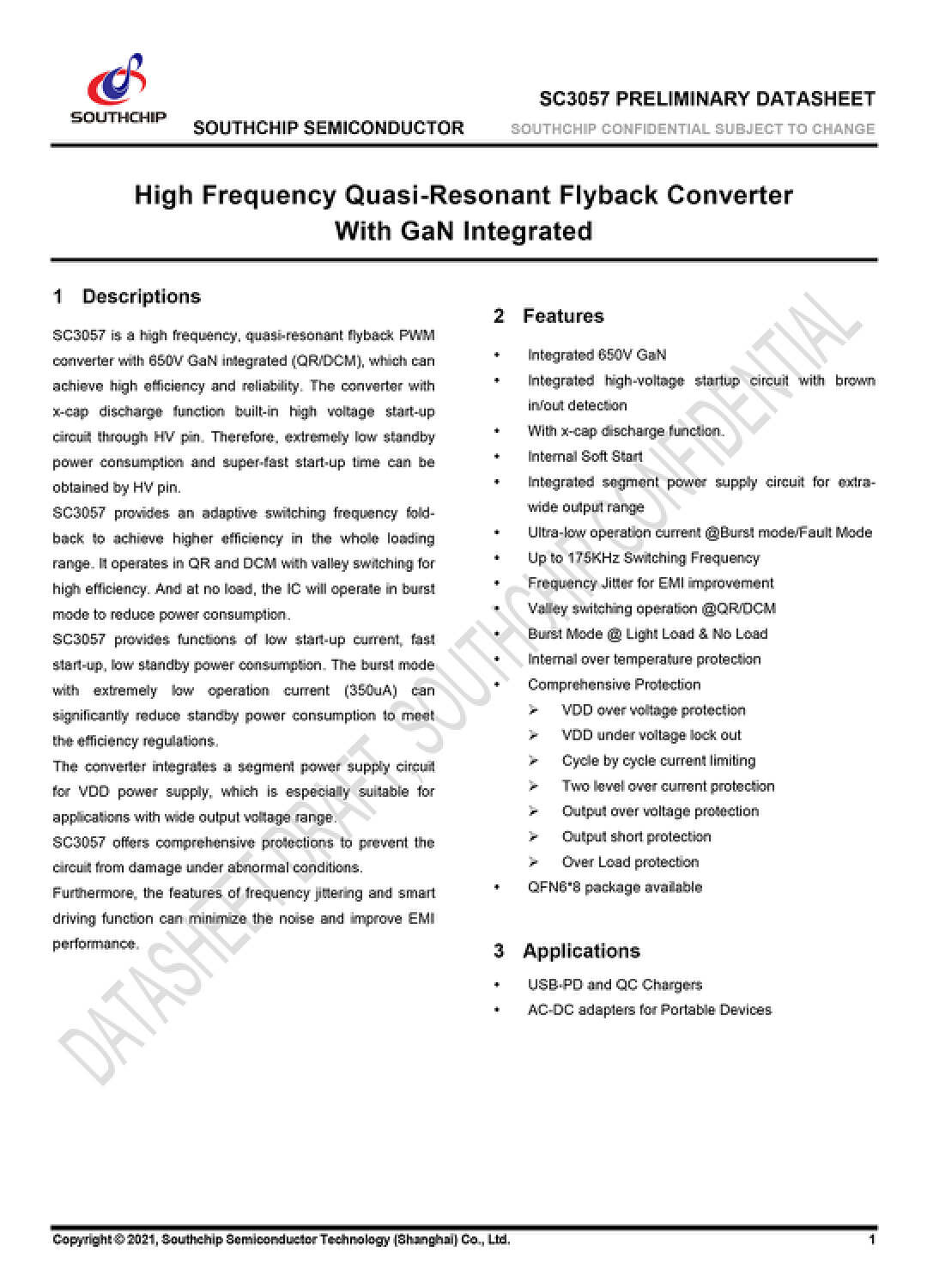

南芯科技SC3057采用了功率走线和控制走线分开的设计，降低高频开关对控制回路的影响，并通过优化的焊盘设计，优化充电器走线设计与电气性能，简化设计开发。SC3057内置165mΩ氮化镓开关管，支持175KHz开关频率，并支持X电容放电。

充电头网通过拆解了解到，采用南芯科技SC3057的还有紫米67W 2C1A氮化镓充电器、倍思67W 1A1C氮化镓充电器、安克67W 2C2A氮化镓桌面插座、安克65W 2C1A全氮化镓快充插座、华科生65W 2C1A氮化镓充电器等产品。

南芯科技同步整流控制器SC3503

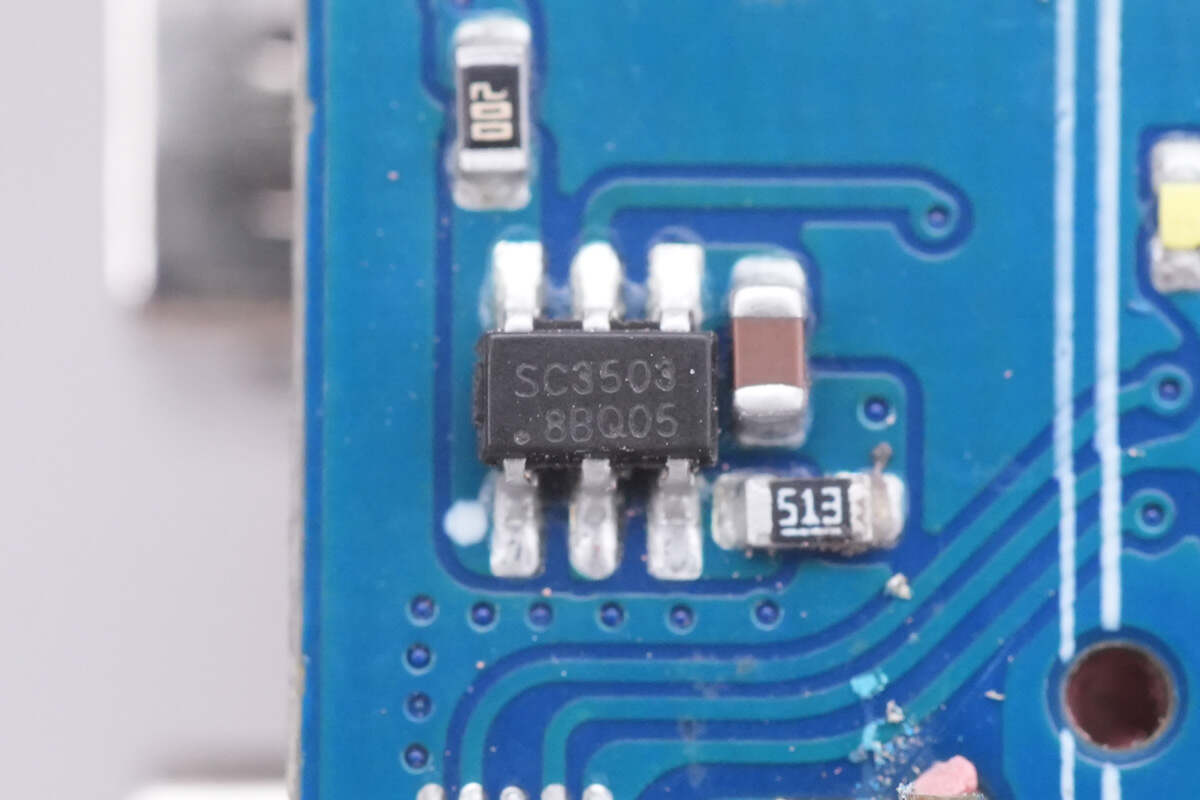

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

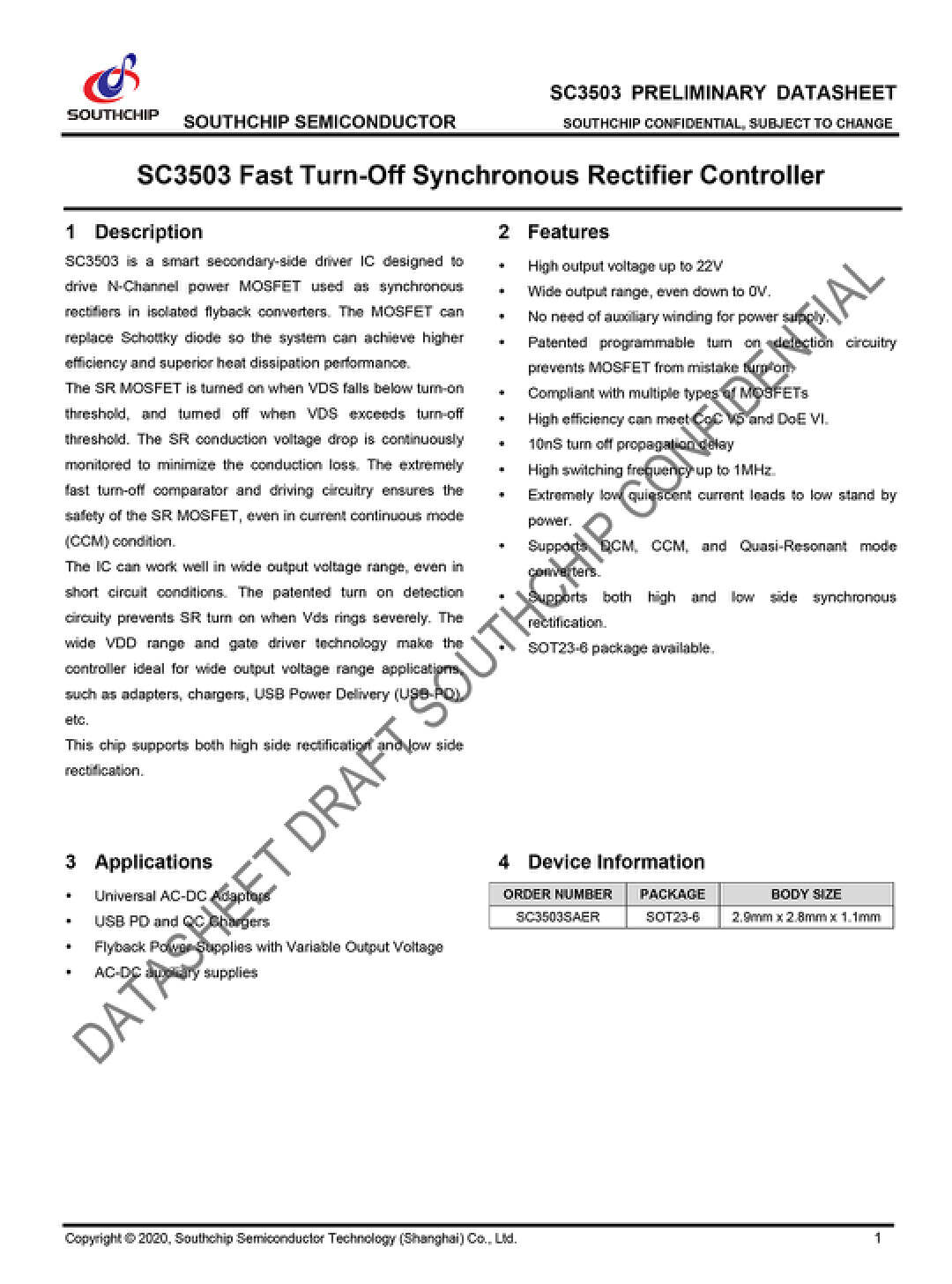

南芯科技SC3503资料信息。

充电头网拆解了解到，该芯片已经被TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用，此外南芯快充芯片还可应于充电器、车充、移动电源、储能电源等产品，并被安克、三星、紫米、羽博等数十款产品采用，品质获得客户高度认可。

充电头网总结

南芯科技是一家专注于电源、电池管理和嵌入式的高性能国产半导体设计公司。南芯科技围绕锂电池充电管理，产品线从初期通用充电管理芯片和 DC-DC 芯片拓宽至包括充电协议芯片、无线充电管理芯片、AC-DC 芯片、电荷泵充电管理芯片、锂电管理芯片及汽车电子在内的多条产品线，包含 8 大方向，各产品线下的产品系列不断补充完善并更新迭代，与诸多厂商展开了深度合作关系。

绿联这款Q湃机器人氮化镓充电器创新的将表情元素融入充电器外壳设计，通过三种不同的萌趣表情，让用户直观明确的了解充电器输出状态，带来差异化的使用感受。充电器为机器人外观设计，搭配附赠的鞋套配件，可作为机器人摆件。充电器具备65W输出功率，支持为笔记本电脑和手机充电。

绿联的65W氮化镓充电器采用南芯科技的SC3057和SC3503芯片。SC3057将反激控制器、氮化镓驱动和开关管等多项功能集成于一颗芯片中，从而极大地简化了电路设计，减小了占板空间。并搭配高效同步整流控制器SC3503，在实现65W高功率输出的前提下，保持了极致小型化设计。南芯科技的这两款芯片成为制造小型高效充电器的优选，获得了充电配件大厂绿联的认可，并实现了大规模批量出货。
