前言

最近，小米生态链品牌酷态科推出了一款15号电能柱，属于P系列，型号为PB200P，内置20000mAh电池。产品具备2C1A输出接口，支持150W最大输出功率，USB-C1接口为双向接口，支持90W充电功率和120W输出功率。USB-C2和USB-A口支持33W快充。

充电头网在拆解时发现，这款移动电源内置南芯科技SC8721、SC8815两颗同步升降压芯片。

酷态科15号电能柱

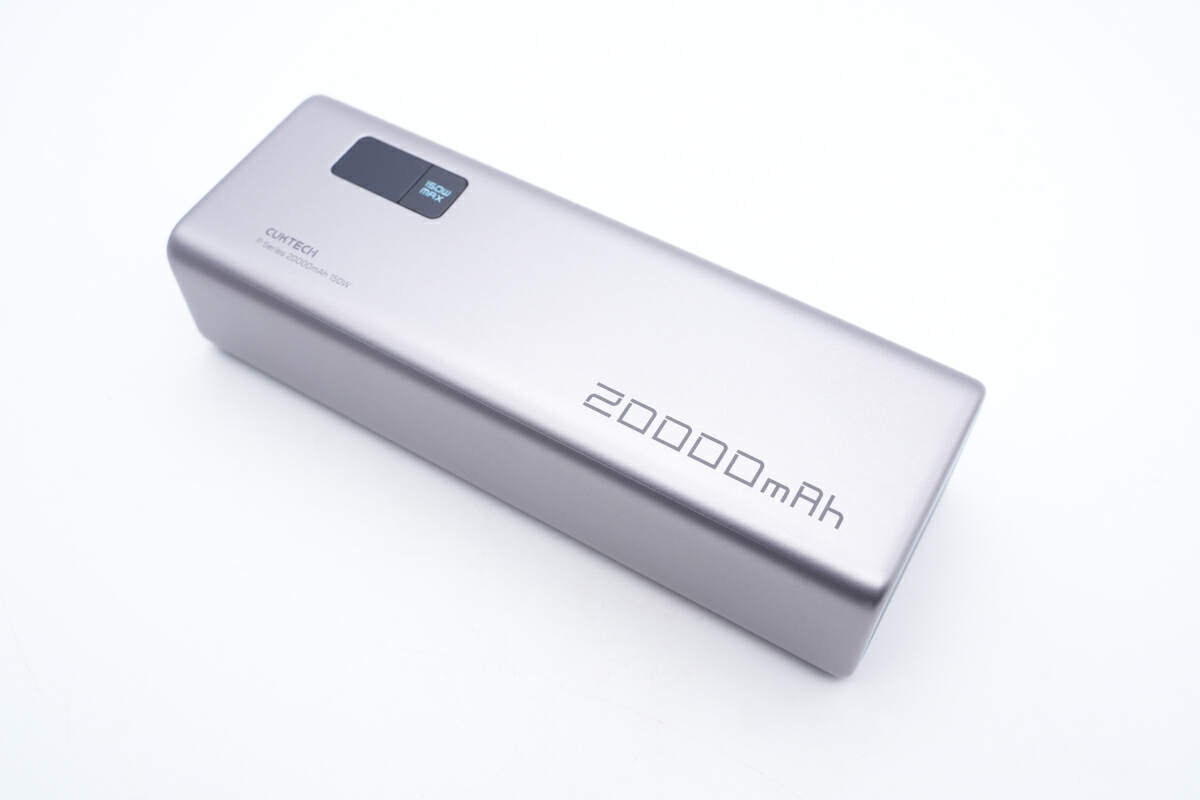

酷态科15号电能柱延续长条柱状造型设计，采用PC防火材质外壳，正面两侧一体式外壳喷涂银灰色金属漆，整体美观时尚。

此外左上角设有电源键以及电量显示屏，按键上设计有150W MAX字样，让用户直观了解产品最大输出功率。按下电源键即可唤醒显示屏，操作很简单。显示屏可百分比精确显示移动电源剩余电量，用户无需猜测，也能更好规划后续用电。

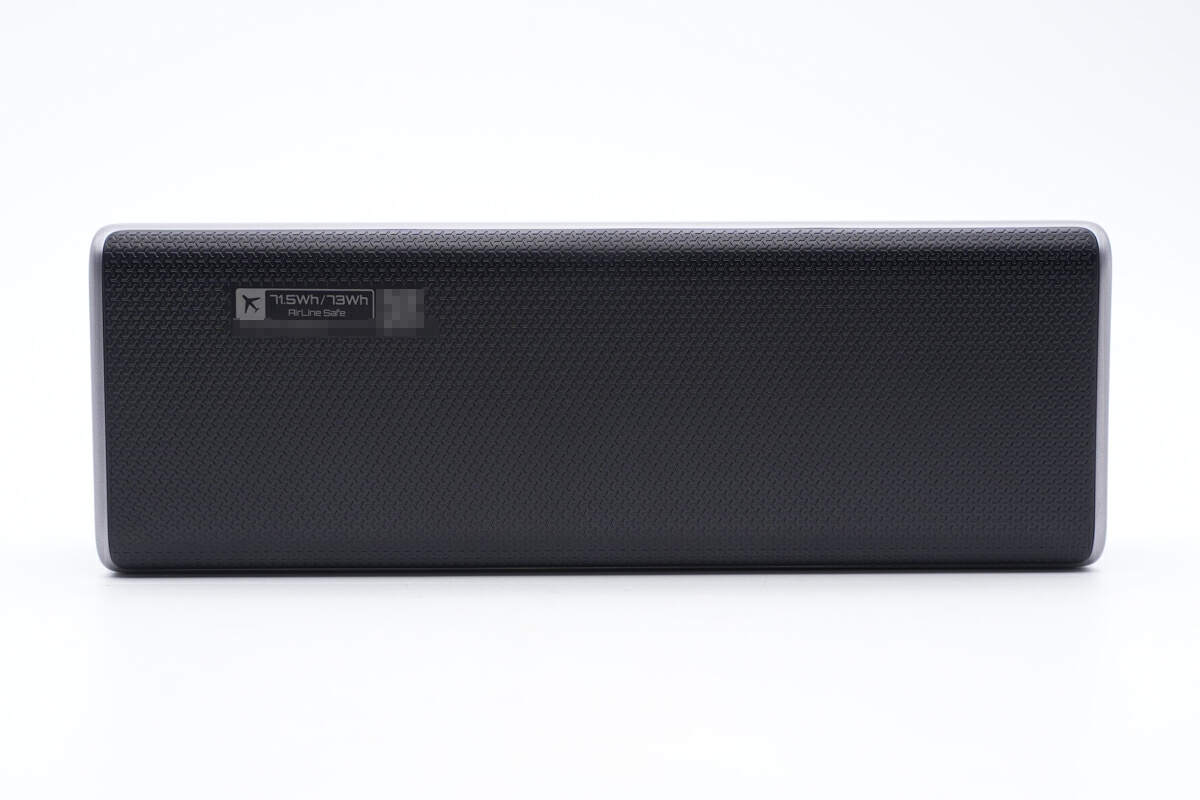

机身背面为Y字母的纹理设计的黑色塑料外壳，为用户带来舒适的持握手感。同时两端外壳也做了与CUKTECH 20号超级电能柱相同的凹凸纹理设计。

南芯科技SC8815

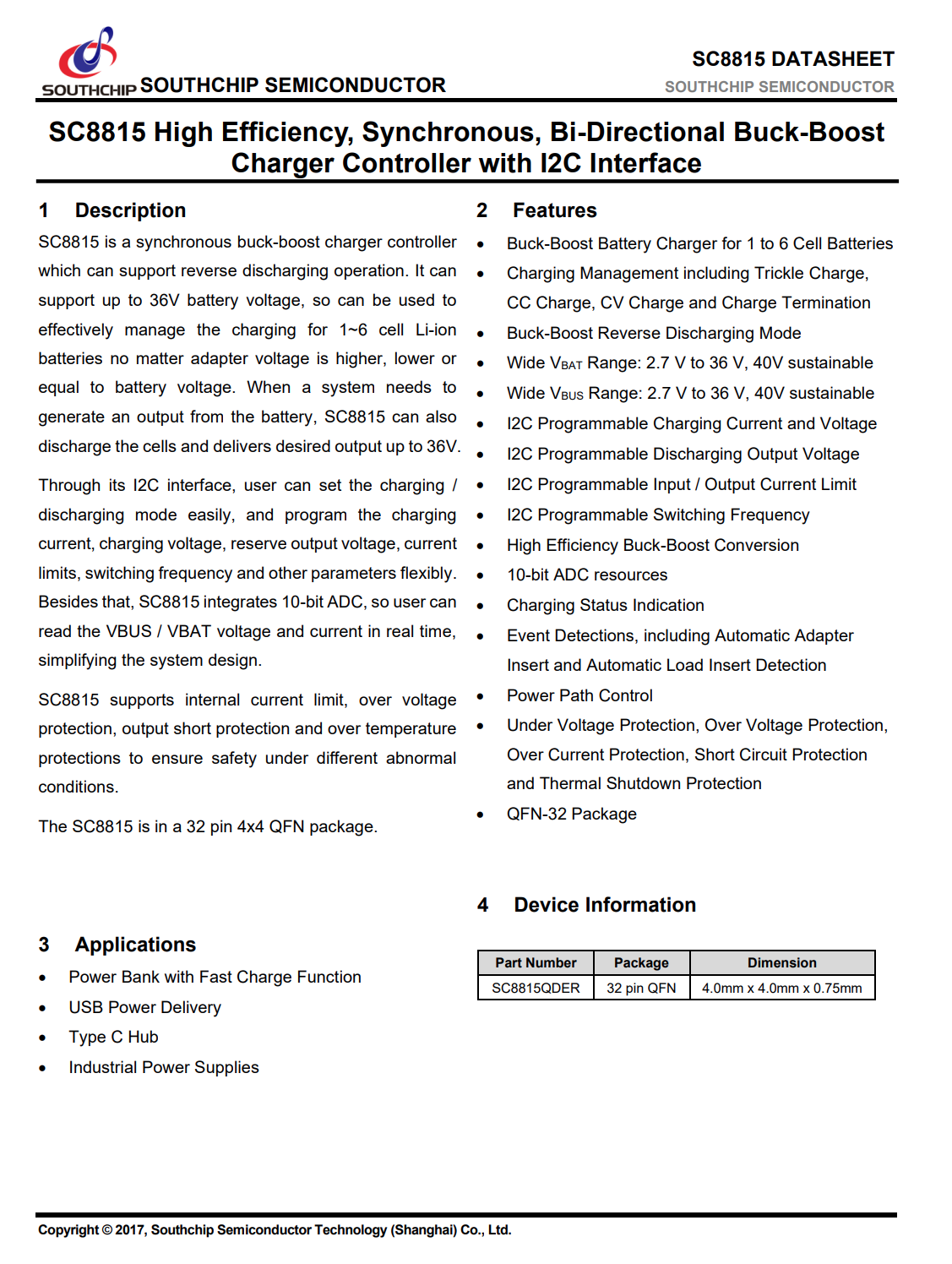

USB-C1路升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。

充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

南芯科技SC8721

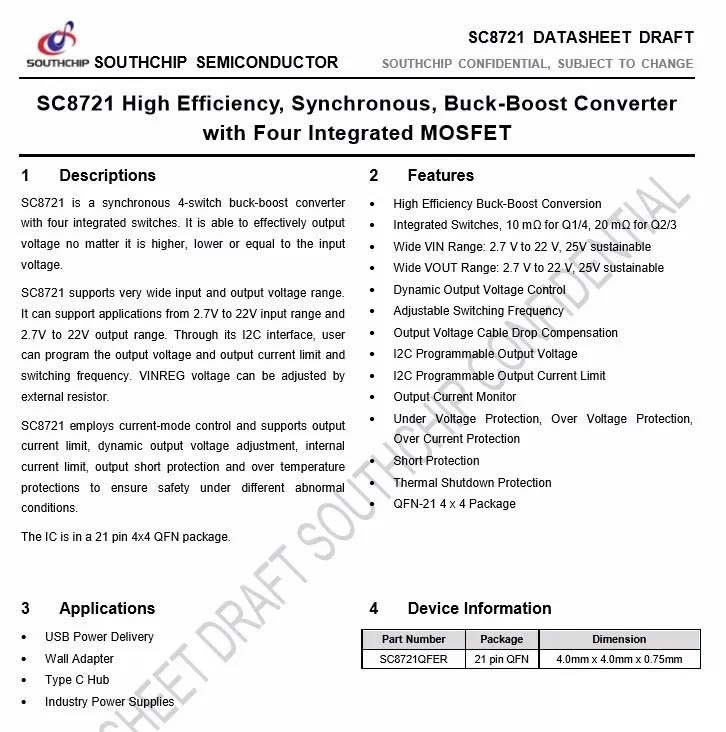

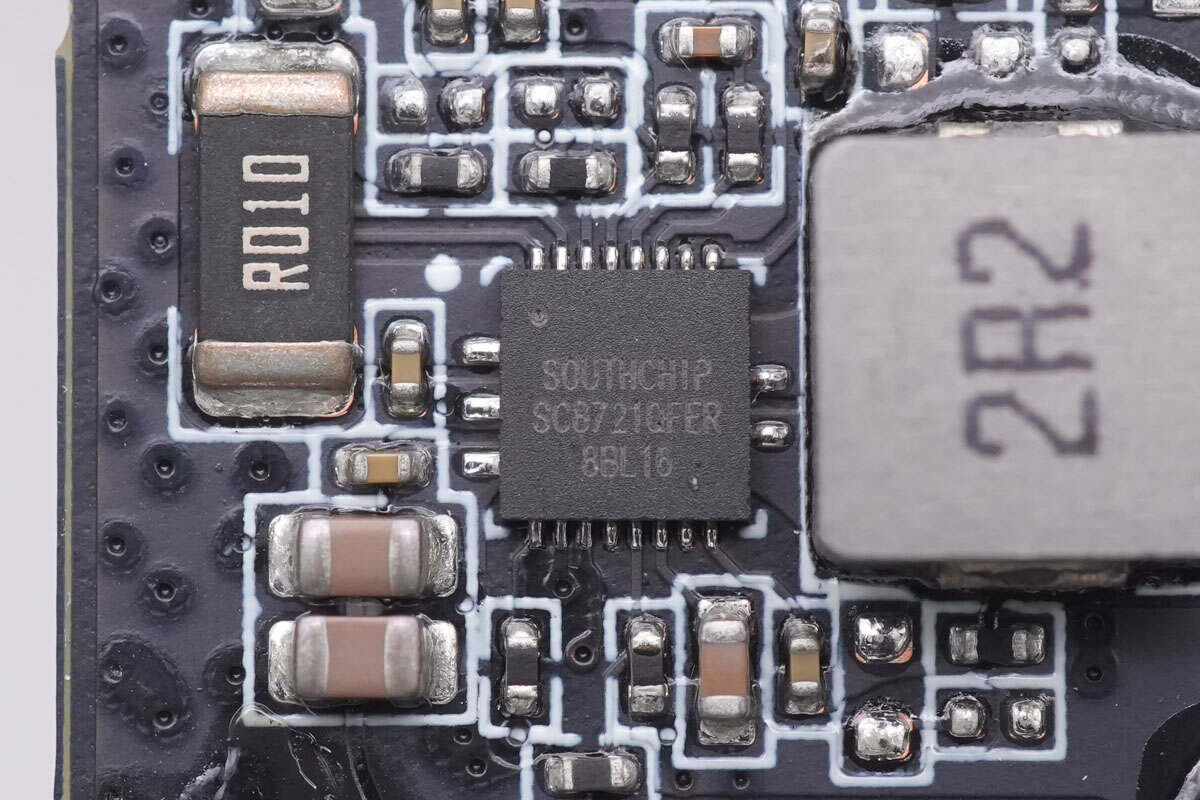

USB-C2和USB-A口使用南芯科技SC8721同步升降压转换器，SC8721是一颗超高效率，集成了4颗功率管的同步Buck-Boost转换器，最大限度简化客户系统设计，减少PCB面积占用及BOM，高效率能够有效减少热损耗。SC8721的输出电压能够高于，等于或低于输入电压。SC8721拥有超宽的输入及输出电压范围，输入输出电压范围能够达到2.7V至22V。

SC8721集成了I2C功能，方便客户使用控制芯片，用户可通过I2C配置输出电压，输出电流限流及开关频率。SC8721采用电流控制模式，支持输出电流限流，动态输出电压调整，内部电流限流，输出短路保护及过温保护，SC8721采用21pin 4*4 QFN封装。

充电头网了解到，采用该芯片的产品还有ANKER 25600mAh移动电源、努比亚红魔45W USB PD氘锋移动电源、小米20000mAh移动电源、thinkplus 14000mAh 45W PD快充移动电源等。

充电头网总结

南芯科技是一家专注于电源、电池管理和嵌入式的高性能国产半导体设计公司。南芯科技围绕锂电池充电管理，产品线从初期通用充电管理芯片和 DC-DC 芯片拓宽至包括充电协议芯片、无线充电管理芯片、AC-DC 芯片、电荷泵充电管理芯片、锂电管理芯片及汽车电子在内的多条产品线，包含 8 大方向，各产品线下的产品系列不断补充完善并更新迭代，与诸多厂商展开了合作关系。

充电头网了解到，这款移动电源PCBA模块设有两路升降压电路，分别搭载南芯科技SC8815、SC8721两款同步升降压芯片，其中SC8815用于实现USB-C1接口的充放电功能。USB-C2和USB-A口采用SC8721进行电压转换。

在传统的电路设计中，升压只能输入电压低于或者等于输出电压，降压也只能是输入电压高于或者等于输出电压，不利于设计制造高功率多协议快充适配器。这款15号电能柱通过搭载南芯科技同步升降压芯片，实现多档位电压自由转换，有效拓宽移动电源的适用场景。
