慧能泰USB-C线缆E-marker芯片应用案例汇总
来源:充电头网发布时间:2023-09-282743浏览
询问 AI前言
随着USB-C接口升级到3.1标准后，各家厂商实际应用的线材结构不统一，造成许多“乱象”。直到2019年，USB-IF协会为规范线材质量，建立了新的门槛。如果产品想要支持5A以上电流或者USB3.0以上速率传输以及视频输出功能，则必须在线缆中加入E-marker芯片。E-marker芯片附带有线缆属性信息，可以与设备通信，标记线缆的多项属性，防止使用中出现问题。
最近充电头网发现，安克、联想、魅族等多家厂商的数十款USB-C线缆采用了慧能泰的E-marker芯片，究竟是何种魅力让慧能泰芯片饱受大厂青睐，下文将为您详细介绍。
慧能泰E-marker芯片

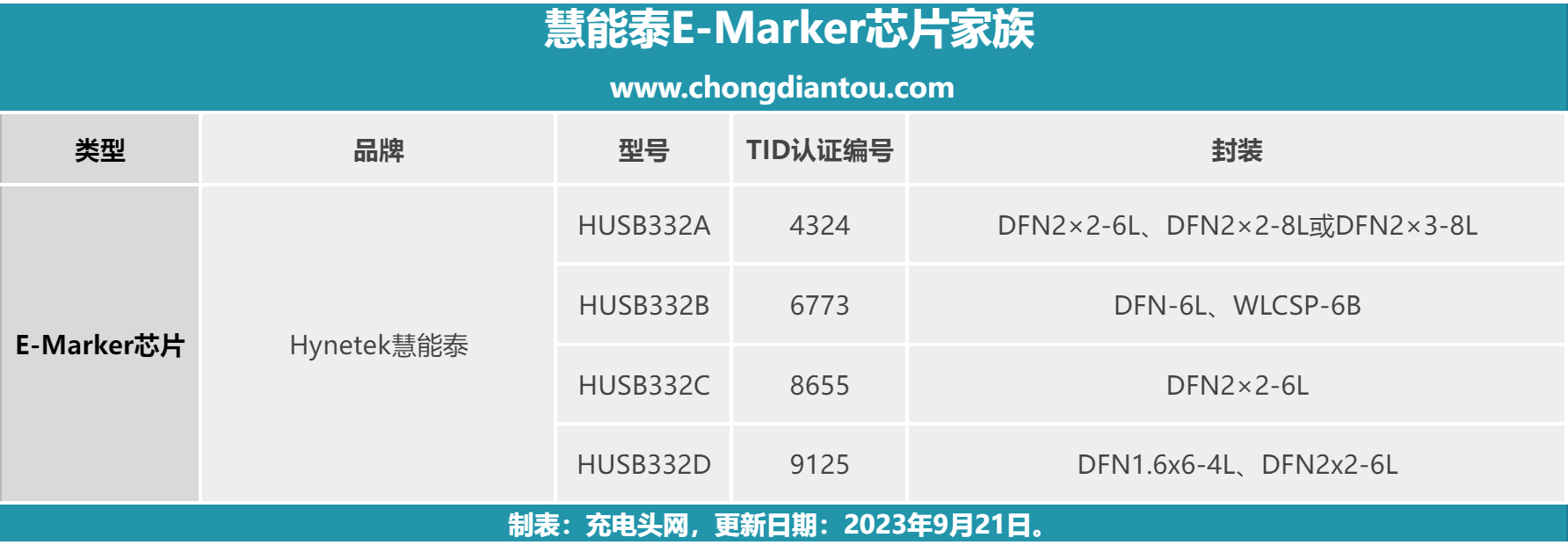

慧能泰根据USB-IF协会推出的标准潜心研发，先后推出HUSB332A、HUSB332B、HUSB332C、HUSB332D多款高质量E-marker芯片。
慧能泰HUSB332

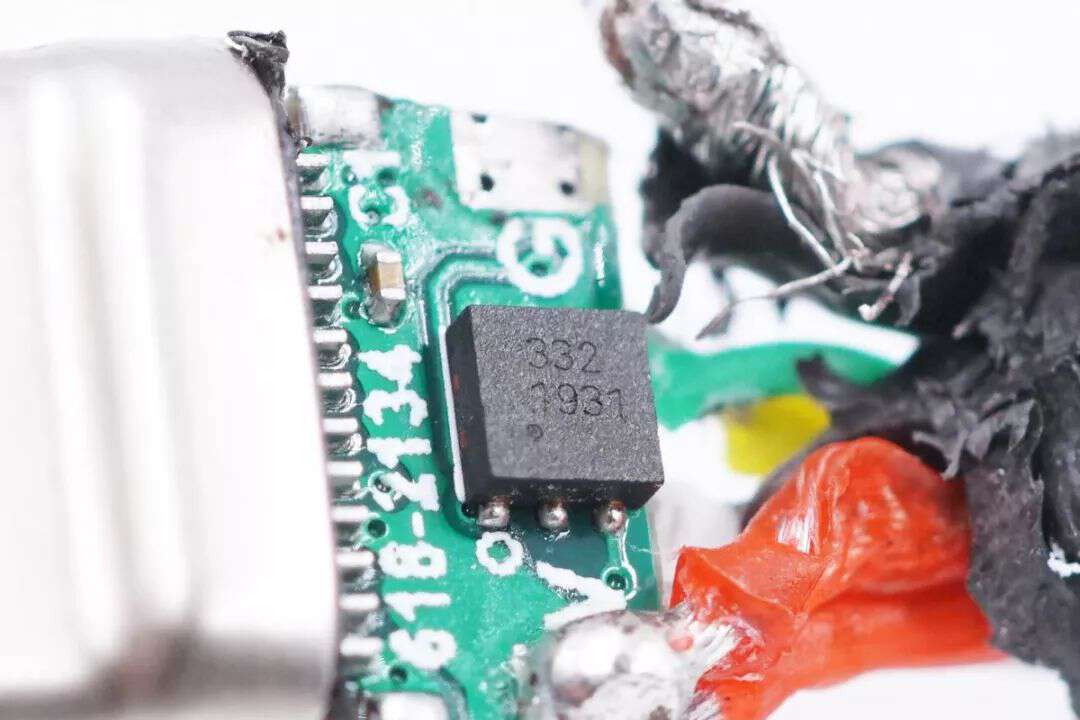

慧能泰HUSB332是慧能泰推出的新一代耐高压电子标签芯片（eMarker），已经通过了USB-IF协会认证，TID号：875，其针对市场上客户的各种应用和兼容性反馈，作了一系列的性能改善和可靠性提升。
HUSB332可被搭载在USB2.0线缆（5A线缆）、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。HUSB332支持DFN-6L封装，尺寸为 2 mm x 2 mm x 0.75 mm, 0.65 mm 管间距，未来将有更多的封装类型推出。

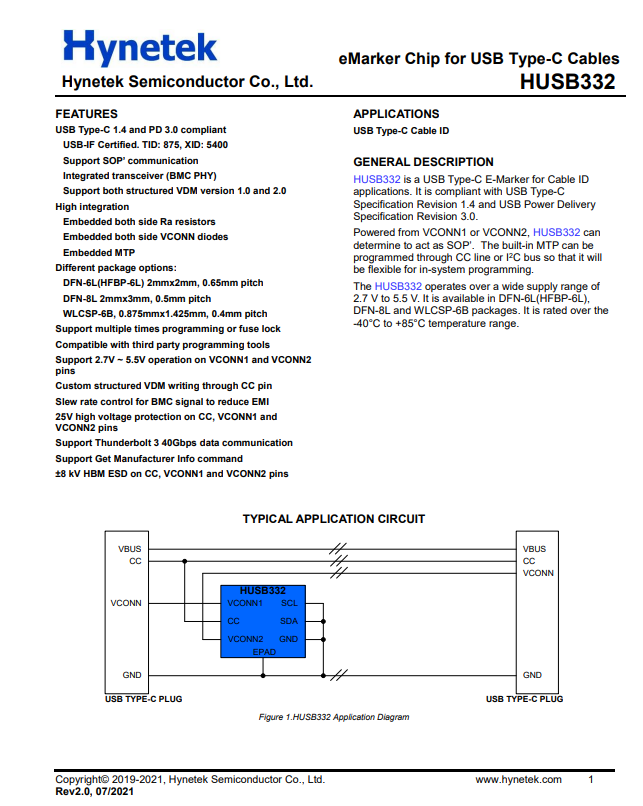

慧能泰HUSB332详细资料如图所示。
应用案例
AENZR安克100W双USB-C快充线

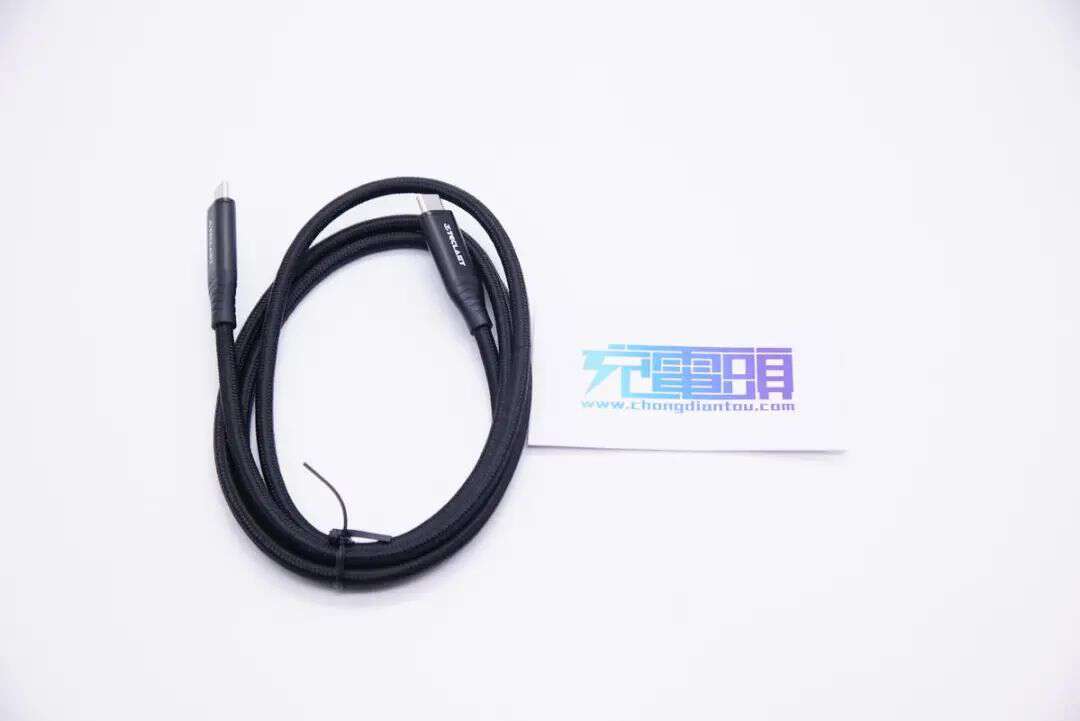

AENZR这款100W双USB-C快充编织线使用魔术扎带捆绑整理，线身材质为TPE+尼龙丝，线身整体呈黑色，结实耐用不易脏。
线头使用金属外壳封装，结实牢固，两侧为凹凸齿设计，增大受力方便用户插拔使用，此外金属外壳中间位置设计有AENZR品牌。金属外壳表面喷砂处理，手感细腻。线头和线身交界处进行抗弯折处理，并且网尾加长设计，整根线光滑无毛刺。
相关阅读：
ANKER安克100W 5A USB-C快充线
安克近期推出了一款100W USB-C to USB-C数据线，线缆长度将近2m，并且内置有两颗E-Marker芯片，充电头网实测电力传输能力为20V/5A，数据传输能力为USB 2.0，支持100W PD快充。

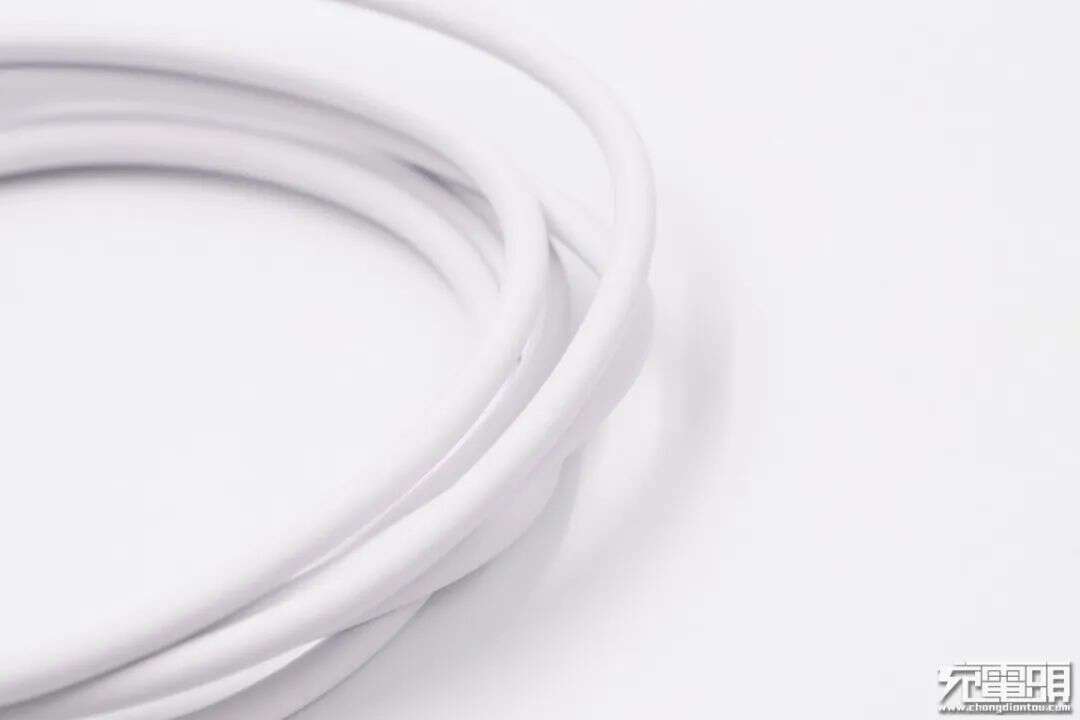

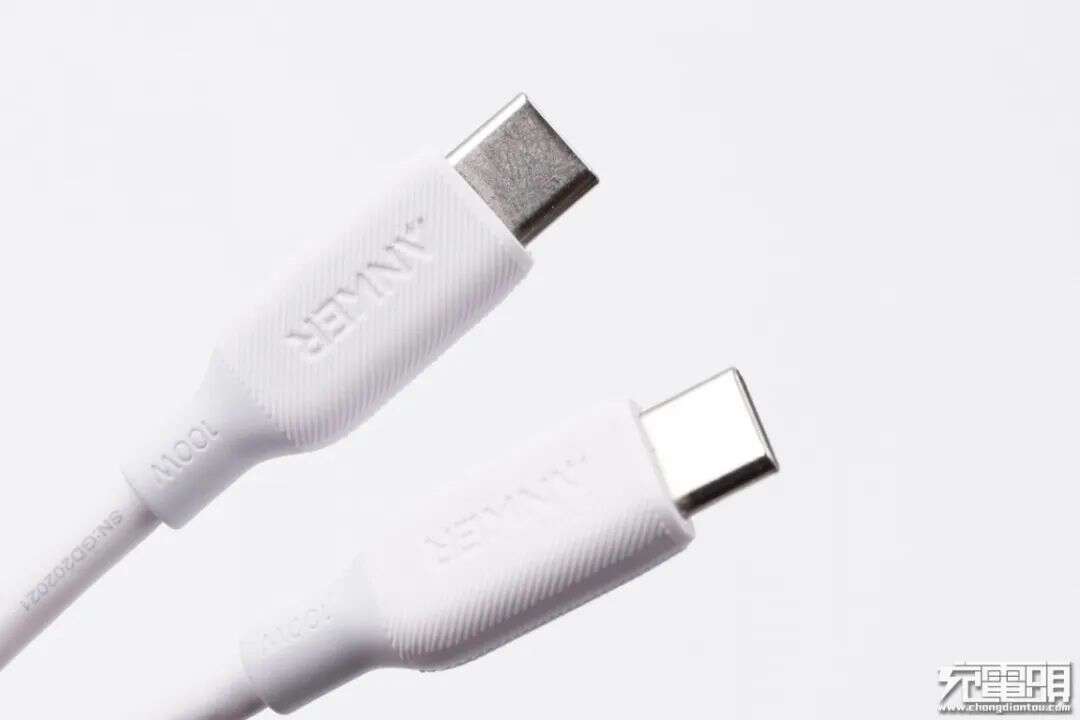

这款数据线采用TPE材质白色外皮，线身表面整体光滑无毛刺，而且柔软有韧性。
线头塑料壳斜纹设计，方便用户插拔使用，此外还凹印有ANKER品牌和100W字样。
相关阅读：

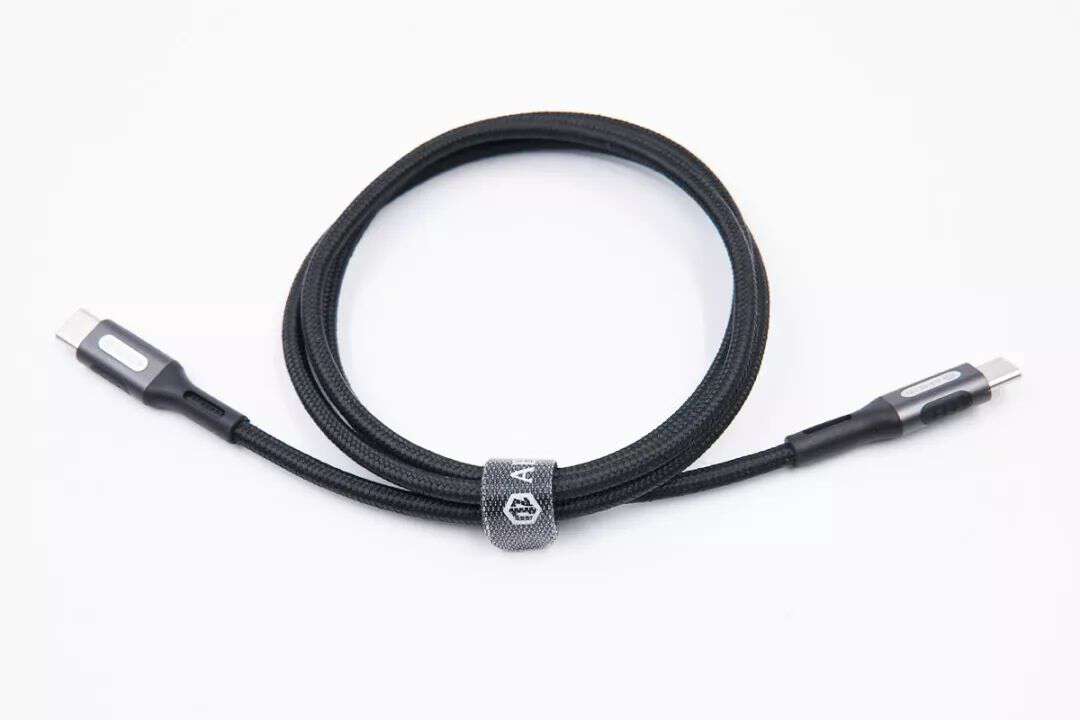

台电100W高速传输编织数据线
台电US0005编织数据线不仅支持最大20V5A 100W快充，同时还支持USB 3.2 Gen2（10Gbps）数据传输，可进行4K高清视频同传，可以给苹果、华为、三星等品牌笔记本进行充电以及数据传输。
这条线采用编织材质外衣，整体为黑色，看着很有气质，同时也十分耐脏耐用。线头采用铝合金材质外壳，保护性强。外壳两侧为半圆弧面，正面印有TECLAST品牌logo。USB-C公头采用满PIN设计。
相关阅读：
联想thinkplus 135W快充原装CC线

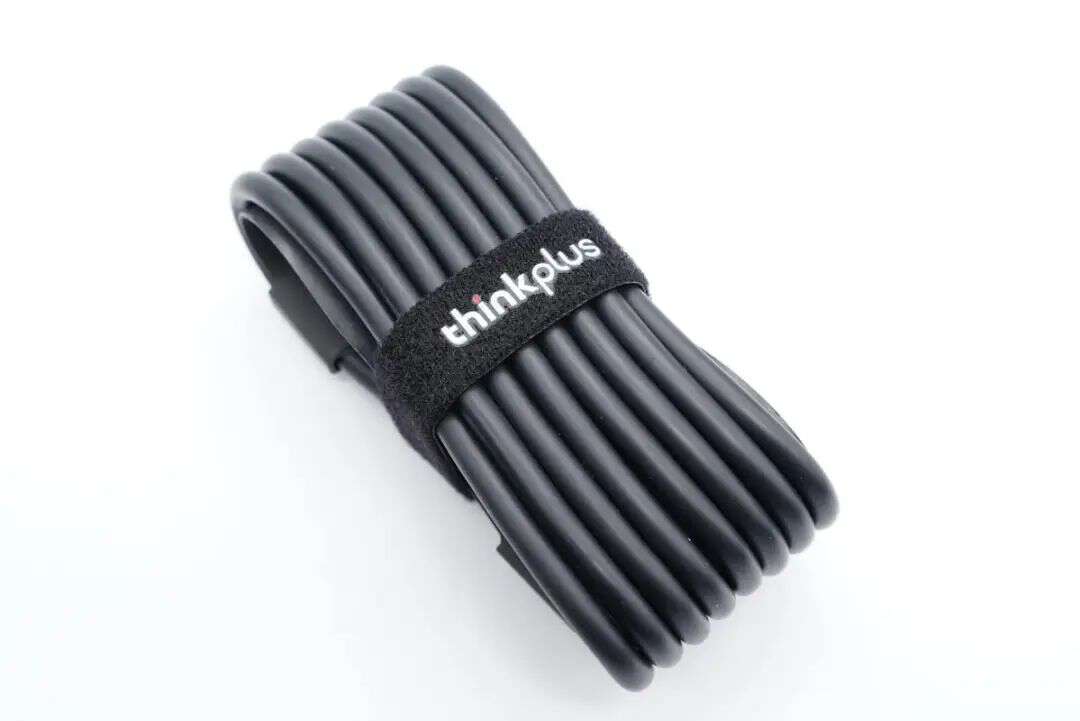

数据线使用魔术扎带捆扎整理，扎带上设计有thinkplus品牌。数据线为经典黑色外观设计，线头外壳磨砂并注塑压印thinkplus品牌，此外还做了抗弯折处理。
USB-C公头为非满PIN设计，线缆电力传输能力为20V5A，支持100W PD快充。
相关阅读：
1、拆解报告：联想thinkplus 135W快充原装CC线

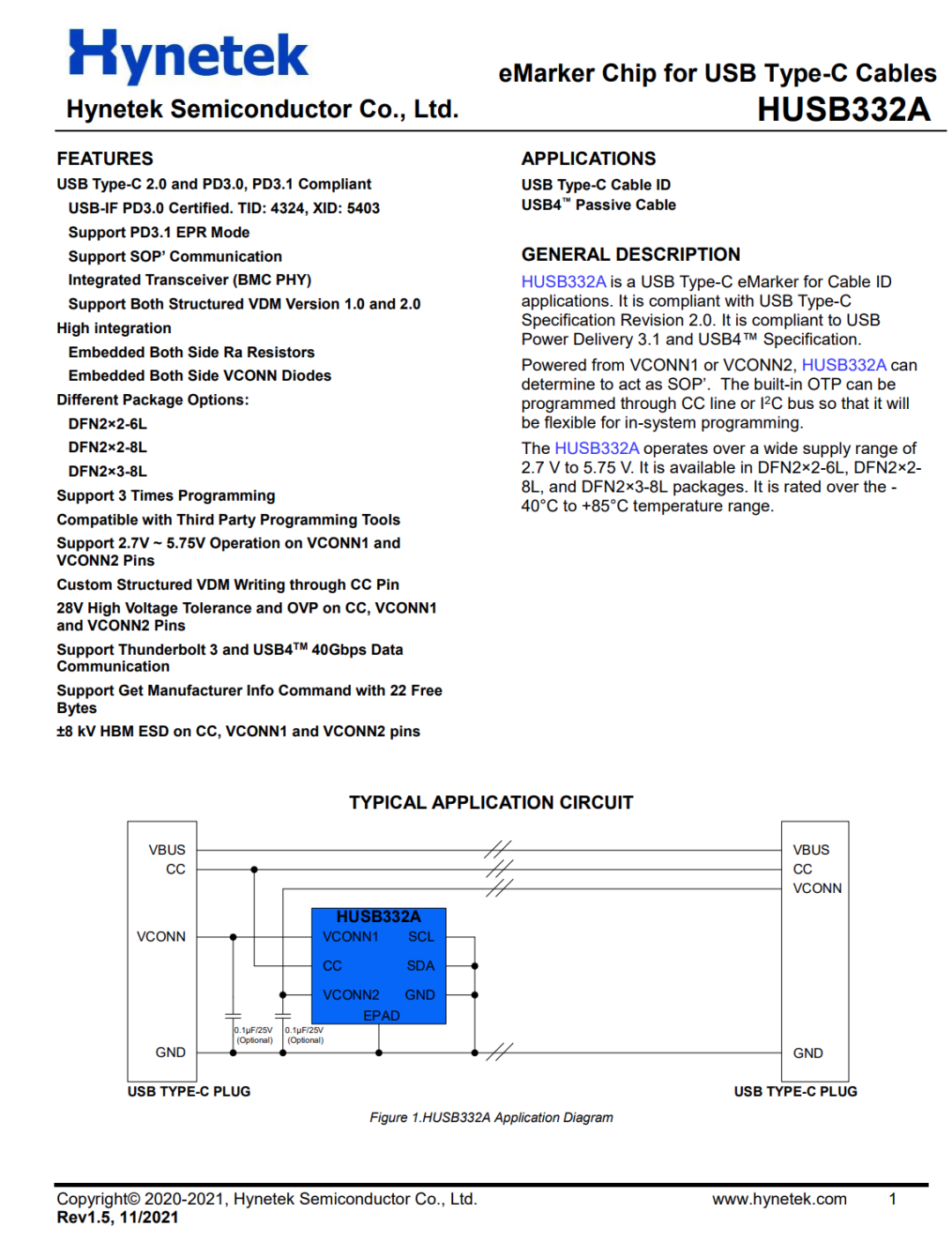

慧能泰HUSB332A

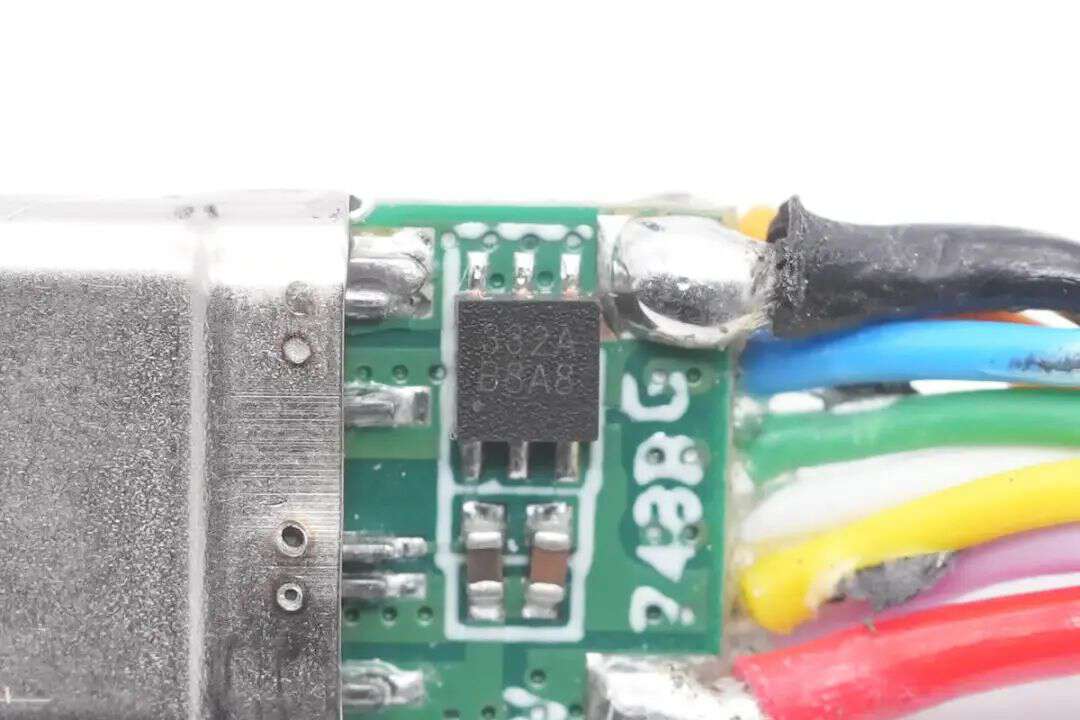

端子内部的E-Marker芯片丝印332A，为慧能泰HUSB332A，HUSB332A是USB Type-C电子标签芯片 (USB eMarker)。它同时支持 USB Type-C 规范 2.0，USB Power Delivery 规范 3.0, USB4规范和雷电三（Thunderbolt 3）规范，支持USB PD3.1 EPR扩展功率范围。已经通过了USB-IF协会认证，TID号：4324。
HUSB332A内部集成Ra电阻，集成VCONN二极管，可实现零外围设计。自带的烧写存储单元(OTP)可支持多次烧写。HUSB332A也可以支持通过 CC引脚实现Type-C成品头或者成品线缆系统烧写。
HUSB332A的CC，VCONN1和VCONN2引脚支持25V高耐压。HUSB332A提供DFN2×2-6L，DFN2×2-8L，DFN2×3-8L和WLCSP-6B封装。适用于USB PD线缆和USB4被动线缆。
应用案例
Anker安克100W快充USB-C线
安克推出了一款1.8米长度的USB-C数据线，支持5A大电流充电，可以满足笔记本和手机的大功率快充需求。相比充电器附带的1米数据线提供更多自由，消除束缚。

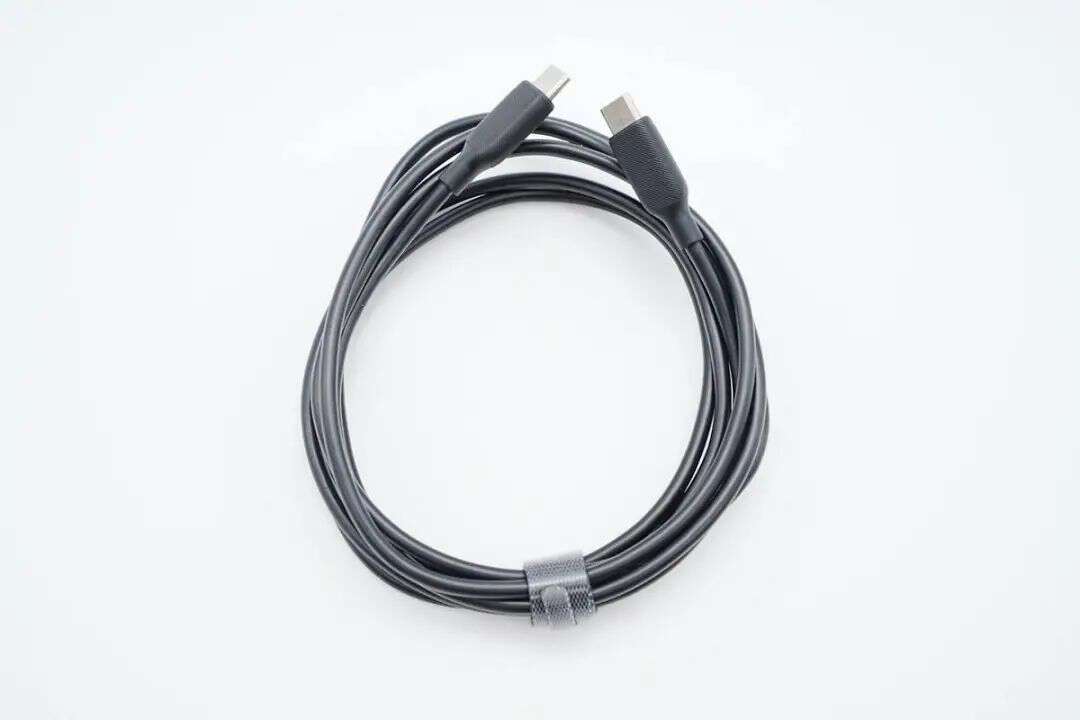

数据线通体黑色，使用魔术扎带捆扎整理。两端线头外壳斜纹以及ANKER品牌设计，方便插拔以及增加手感。USB-C公头采用非满PIN设计。线身外皮光滑无毛刺，整体做工好。
相关阅读：
努比亚240W快充数据线（变形金刚战损版）

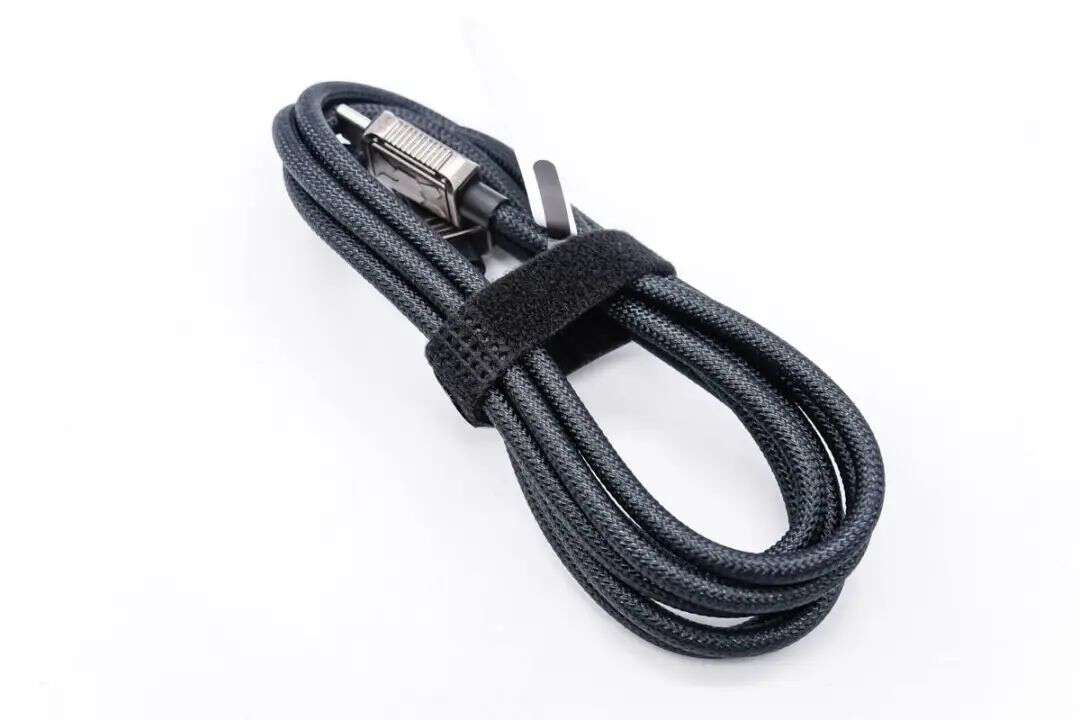

这条线缆为编织CC线，耐脏耐用，使用魔术扎带捆扎整理。数据线两端外壳为锌合金材质，采用战损工艺打造，此外还分别设计有汽车人和霸天虎图腾，两侧设有凸齿方便用户插拔使用，设计十分用心诚意满满。
线缆电力传输能力为50V5A，可实现PD3.1快充标准全覆盖。
相关阅读：

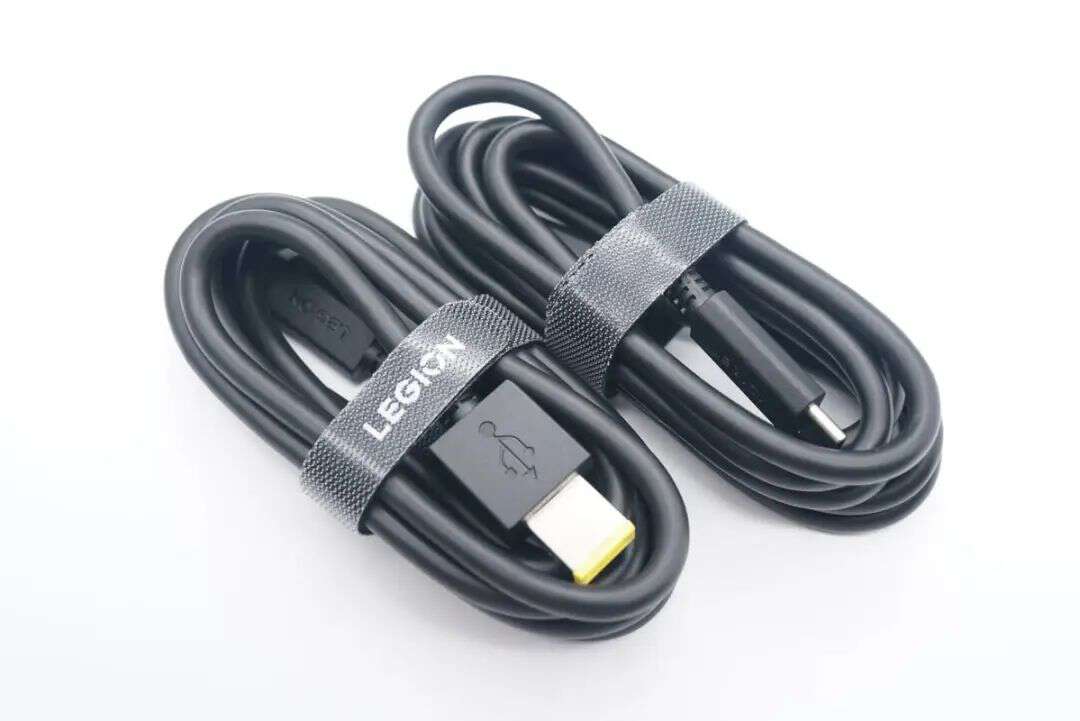

联想拯救者135W快充原装CC线
这条双C口充电线为联想C135氮化镓充电器随附的线缆，支持6.75A输出电流，和以往的100W线缆相比，支持更高的输出功率。
CC线设计风格和方口线的一样，线身粗壮且柔软，两端做了抗弯折处理，线头外壳磨砂方便插拔，还设计有LEGION品牌logo。
相关阅读：
联想迷你100W氮化镓充电器原装USB-C快充线
这款联想thinkplus 100W迷你快充附赠的双口CC线，这款线缆长度为1.8米，黑色一体式设计，自带扎带方便收纳。同时支持100W功率传输，满足笔记本电脑，手机，充电宝等大功率设备供电使用。

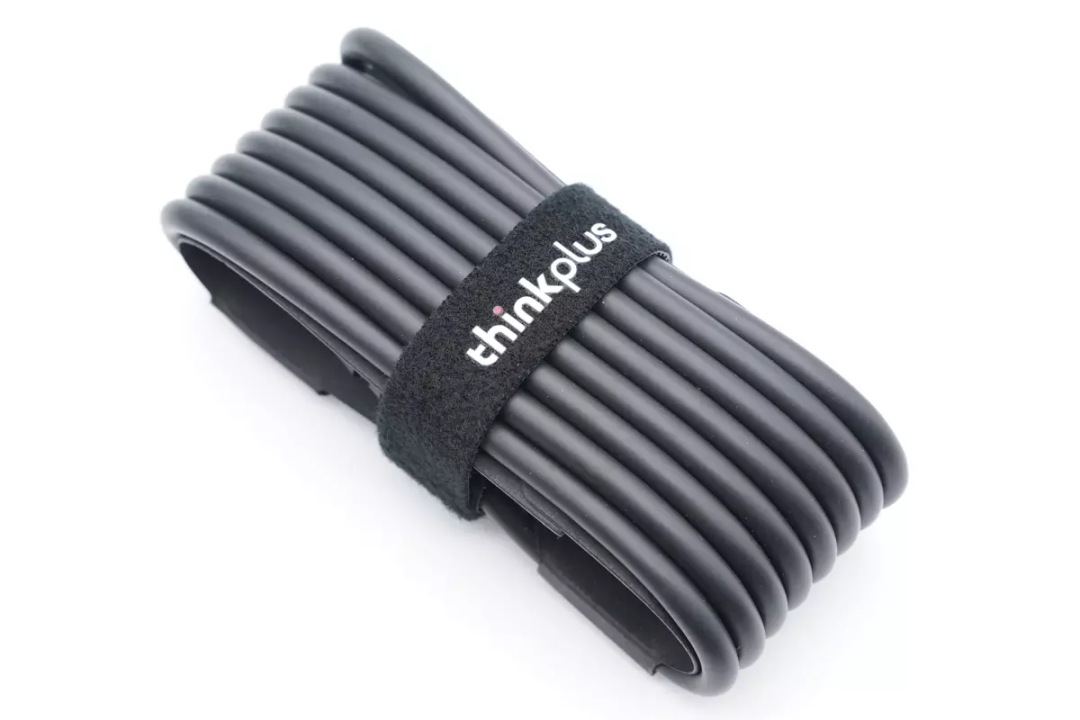

数据线使用扎带捆扎整理，扎带上设计有thinkplus品牌。这款数据线采用联想家族线材经典外观设计，通体黑色，线头外壳磨砂并注塑压印thinkplus品牌，此外还做了抗弯折处理。
相关阅读：
1、拆解报告：联想迷你100W氮化镓充电器原装USB-C快充线
iQOO原装10A快充CC线

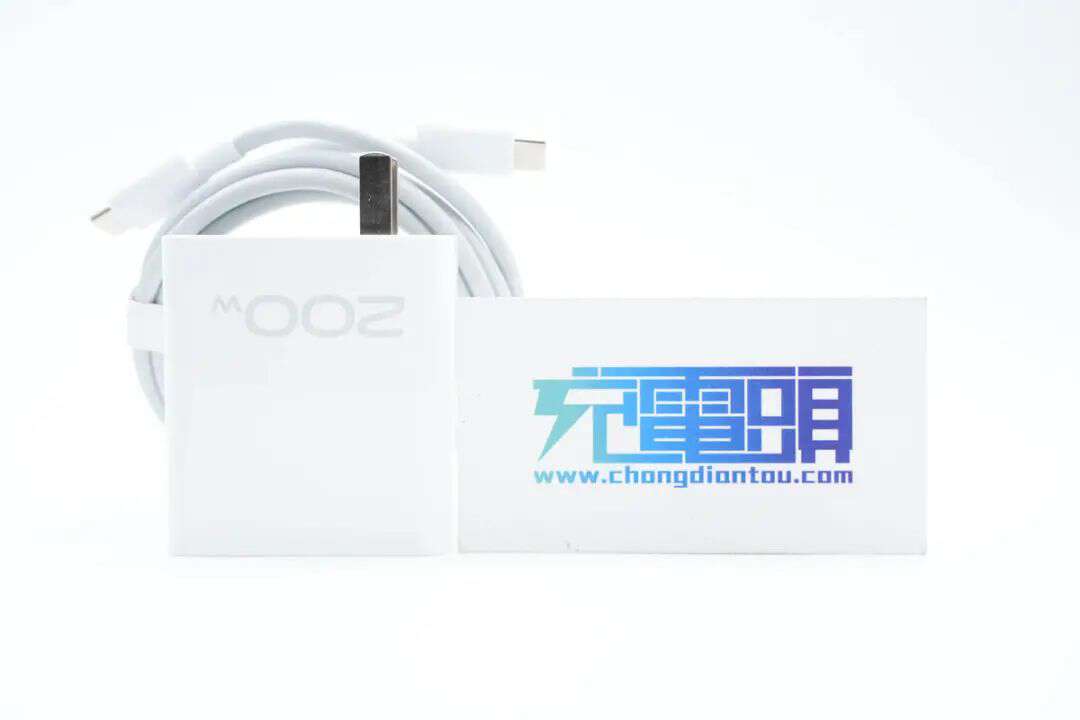

iQOO 200W氮化镓超快闪充套装除了充电器，还有一条可过10A大电流的CC线，两者搭配才能给iQOO 10 Pro进行200W超快闪充，充电头网做过实测，全程不到10分钟就能将4700mAh电池充满，率先开启10分钟快充新时代。

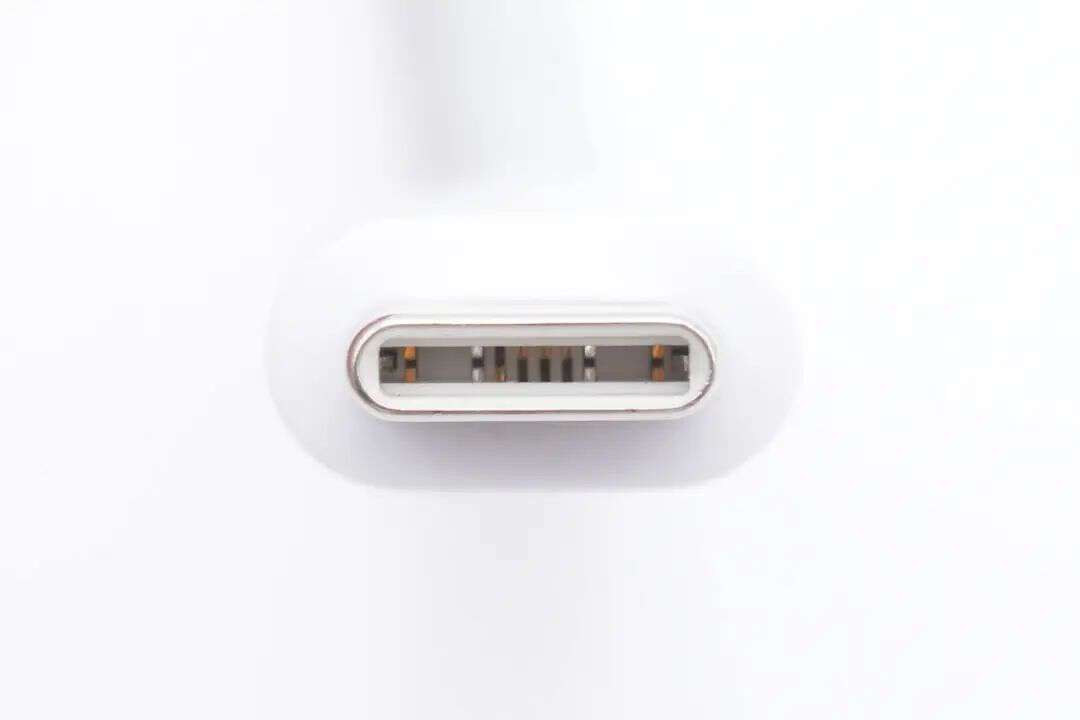

iQOO 10A快充CC线整体柔软，使用体验好。两端线头采用白色塑料外壳并磨砂处理，方便用户插拔使用，网尾上设计有10A字样，表明可过10A大电流。
USB-C公头为非满PIN设计，线身与线头交界处设有网尾进行抗弯折保护。实测线缆不仅支持iQOO的20V10A 200W超快闪充，也支持20V5A PD快充，可以拿来给笔电等设备使用。
相关阅读：
魅族PANDAER 240W快充USB-C线
这款魅族PANDAERLine King 240W高能快充线，这款快充线支持240W的充电功率，采用专属的镀金接口和一体式合金插头，并采用高密度编织外皮，不易拉丝不易起毛，更加耐用。
魅族PANDAE 240W快充线采用PVC高密度编织线身设计，抗脏耐用防缠绕，编织外衣亮橙色配色，使产品整体充满青春活力气息。线缆两端采用金属外壳，表面喷砂墨绿中带有金色光泽，公头也镀金处理，相较常见线缆显得更上档次。
相关阅读：
充电头网总结
深圳慧能泰半导体科技有限公司是一家专注于智慧能源控制技术的公司，主要面向智能快充和数字能源领域，提供高性能数模混合芯片产品。目前，慧能泰已完成了围绕USB Type-C生态链的整体产品布局，开发并量产了多款产品：供电端的多系列PD Source协议芯片，受电端的高性能PD Sink(PD诱骗芯片)、Type-C端口控制器（CC Logic），线缆端的USB eMarker（电子标签芯片）。成立以来，慧能泰连续推出多款业界领先的产品并广受市场欢迎。
通过上文可以看出，慧能泰在电子标签芯片领域深耕多年，推出的HUSB332、HUSB332A这三款芯片均内置Ra电阻以及VCONN二极管，支持多次烧写，在小体积的前提下实现零外围元件设计，可以有效降低线缆的生产成本以及制造难度。慧能泰的E-marker芯片饱经市场检验，现阶段已经获得安克、iQOO、联想、魅族、努比亚、台电这几家大厂的11款充电线采用，获得不错的口碑，相信在未来会有更多厂商选择慧能泰的高质量E-marker芯片。
