KWIK电路常见问题解答 放大具有大直流偏移的交流信号以用于低功耗设计

简介

此KWIK（Know-how With Integrated Knowledge——技术诀窍与综合知识）电路应用笔记提供了应对特定设计挑战的分步指南。本文将讨论与特定应用相关的要求，如何利用通用公式进行转换，以及如何轻松地将其扩展到其他相关的应用规格。

在电磁流量计或生物电测量等应用中，小差分信号与大得多的差分偏移串联。这些偏移通常会限制您在前端可以获取的增益，降低整体动态范围，尤其是在使用电池供电的较低电源电压的信号链上。

本指南将帮助您设计一个低功耗、交流耦合信号调理电路，该电路既能抑制大偏移电压，又能放大小的差分信号。此外，本指南将有助于围绕高通滤波器的增益级的划分以及噪声考虑因素。

设计规格示例

图1所示电路的设计选择在很大程度上取决于输入信号和偏移的幅度范围及频率，还有电源电压以避免饱和。功耗和尺寸对电池供电应用也很关键。示例设计规格如表1所示。

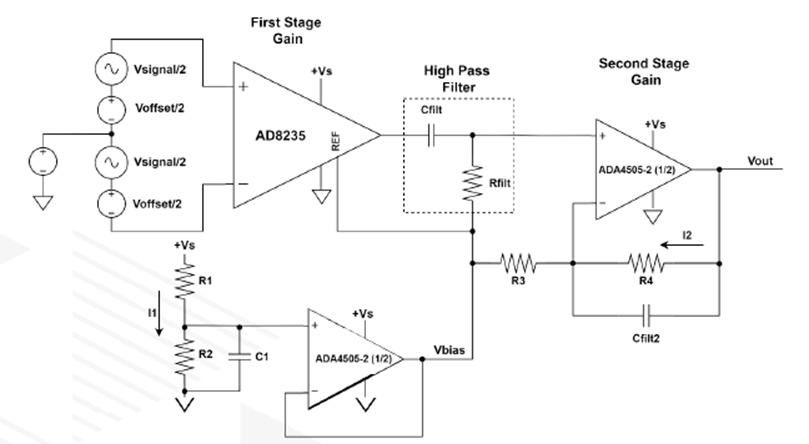

图1.电池供电的交流耦合信号调理电路

表1.图1所示电路的主要设计规格

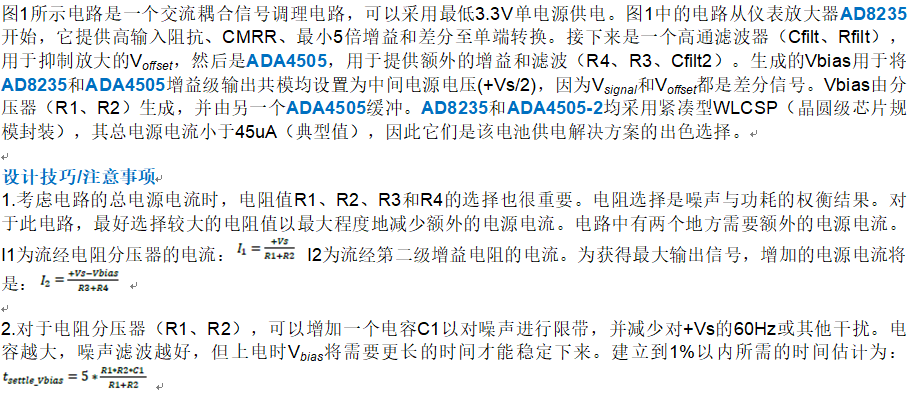

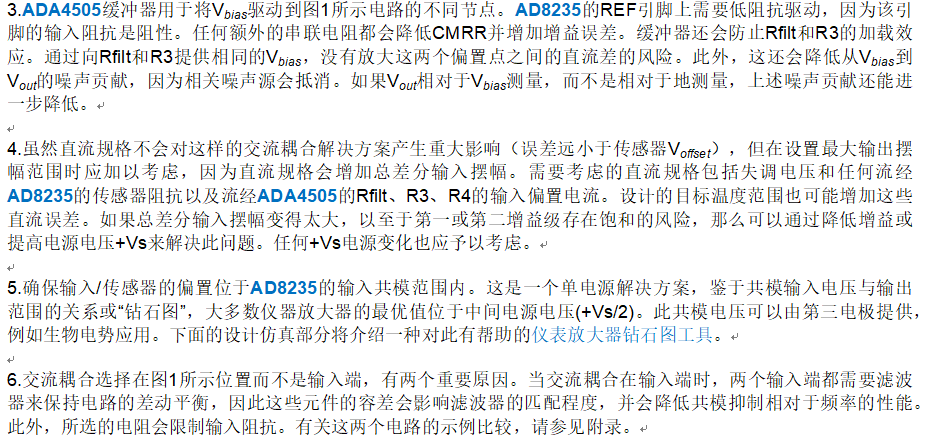

设计描述

设计步骤

1.设置Vbias：

为使电源电流贡献小于1uA，设置R1 = R2 = 10MΩ。

ADA4505之前的电阻分压器的输出：

使用容差小于1%的R1和R2，将使Vbias变化保持较低水平，有助于最大程度地提高第一和第二增益级的输出摆幅。结合1%电阻和ADA4505缓冲器的Vos：

为了消除电阻的交流电源干扰和噪声，设置C1使得截止频率至少小于Vsignal最低频率0.5Hz。在这种情况下，C1设置为0.1uF：

2.设置第一级增益

首先，考虑AD8235输出摆幅范围对供电轨的限制。对于给定电源电压，这些值可以从数据手册的“高输出电压”和“低输出电压”部分找到。这种情况下没有阻性负载，保守起见，我们使用100kΩ摆幅的最差情况：

由于输入是全差分式，因此就Vbias而言，这将是最差情况输出摆幅。

对于正输入信号(Vbias_max=1.67V)：

对于负输入信号(Vbias_min=1.63V)：

现在为了设置增益，计算总预期差分输入信号，并使用正负摆幅范围的下限来设置最大摆幅范围：

没有外部Rg电阻时，AD8235的最小增益为5，因此我们使用此值，从而为直流误差和其他情况留一些裕量。另外，必须检查选定增益情况下的“钻石图”。有关此操作，请参见设计仿真部分。

3.设置高通滤波器

假设Rfilt和Cfilt的元件容差为±10%，最快时间常数应小于Vsignal最低频率：

如果选择Rfilt=100kΩ并重新整理方程：

采用最接近的标准电容值，设置Cfilt = 4.7uF，那么更新后的标称截止频率为：

如果设计规格需要对最小信号频率进行某种最低衰减，则很容易检查给定滤波器的截止频率。请参见此电路的示例：

现在为了设置增益，计算ADA4505输入端的总预期差分输入信号，并使用正负摆幅范围的下限来设置最大摆幅范围：

我们采用大约25倍的增益，以为直流误差和其他元件容差留一些裕量，并选择R4 = 1MΩ，以在最大信号摆幅时保持较低电源电流。

将R3四舍五入到下一典型电阻值，得到43kΩ。

4.设置第二级增益

使用类似于第一级增益的方法，首先根据数据手册确定ADA4505输出摆幅范围限值。阻性负载未知，保守起见，我们将使用10kΩ最差情况：

由于输入是全差分式，因此就Vbias而言，这将是最差情况输出摆幅。

对于正输入信号(Vbias_max=1.67V)：

对于负输入信号(Vbias_min=1.63V)：

5.利用Cfilt2设置低通滤波器

首先使用增益带宽积(GBP)确定ADA4505在24.26倍增益下的带宽：

如果目标带宽因为预期最大信号频率而需要进一步降低，以及/或者需要限制宽带噪声，那么可以使用电容Cfilt2。假设R4和Cfilt2的元件容差为+/-10%，最慢时间常数应大于Vsignal最大频率

使用1MΩ的R5，重新整理方程：

然后可以将其四舍五入到最接近的标准电容值3.3nF，因此更新后的截止频率为：

如果设计规格需要对最大信号频率进行某种最低衰减，则很容易检查给定滤波器的截止频率。

请参见此电路的示例：

设计仿真

为了检查仪表放大器的共模输入范围与输出电压的关系或“钻石图”，您需要提供电源电压+Vs、基准电压、增益、共模摆幅和差分输入摆幅。ADI公司的仪表放大器钻石图工具可帮助了解输入摆幅是否在器件的工作范围以内。请注意，该工具使用的输出摆幅使用最差情况的负载条件（最小阻性负载）。因此，如果按照该工具的限值进行设计，则对于较大阻性负载，系统将会有更多裕量。

查看图2中的结果，绿色轮廓是在给定电源电压、输出摆幅、输入共模范围和器件基准电压下AD8235的可用范围。红色轮廓显示了对于给定的共模和差分输入模式摆幅，您使用了多少可用范围。目标是让红色轮廓保持在绿色轮廓以内。如果某些条件违反了此要求，工具将显示错误并提供建议。为了进一步了解仪表放大器内部发生的事情，“Internal Circuitry”（内部电路）选项卡会显示内部节点的电压。

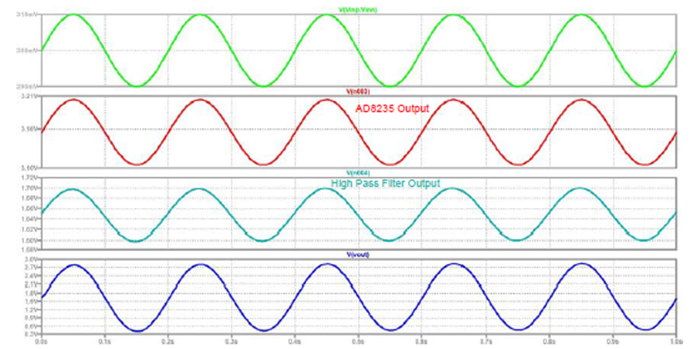

LTspice是一款出色的仿真工具，可用来检查上文进行的设计过程计算，包括其他有意义的规格，例如目标信号频带的噪声性能。LTspice原理图如下图3所示。第一个仿真是瞬态仿真，直流偏移为300mV，输入信号为±10mV (5Hz)。图4显示了电路中各级的信号。绿色曲线是总差分输入信号。红色曲线是AD8235输出端的放大后信号。蓝绿色曲线显示了移除直流偏移后的高通滤波器输出，最后的蓝色曲线显示了最终的放大后5Hz信号。

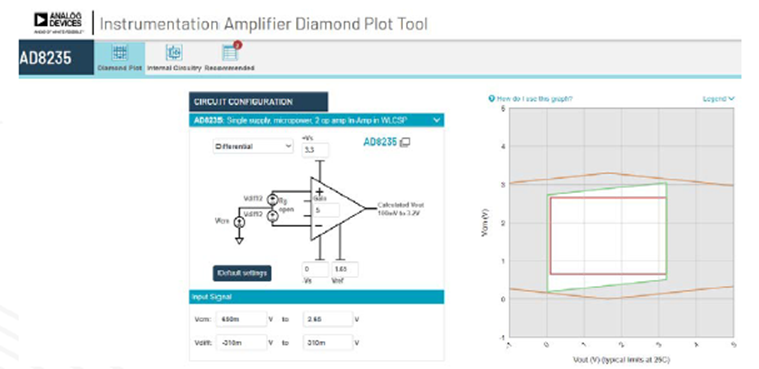

图2.AD8235钻石图工具示例

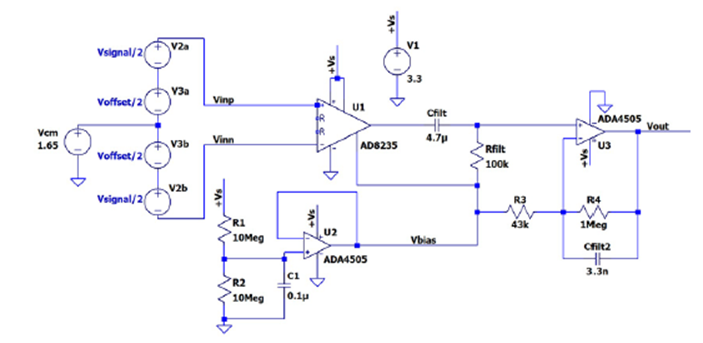

图3.LTSPICE原理图

图4.在电路不同级进行的瞬态仿真，Voffset=300mV，Vsignal=±10mV

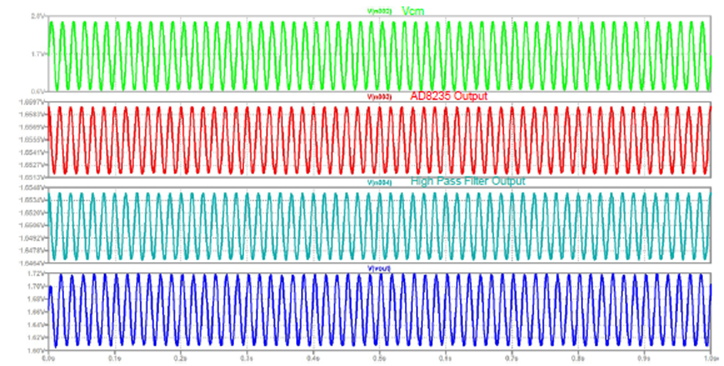

图5使用严苛的2Vp-p 60Hz Vcm输入信号（绿色），而未施加任何差分信号。在电池供电的应用中，60Hz信号达到如此高的电平是不太可能的，但这是需要考虑的事情。请注意，图中的所有信号都位于Vbias = 1.65V的直流电压。大部分衰减来自AD8235的CMRR，其在60Hz时大于60dB（红色和蓝绿色曲线~7.5mVp-p）。最终输出（蓝色曲线~110mVp-pk）经放大后，由48Hz低通滤波器部分衰减。

图6显示了如果共模和差模输入同时存在，信号将是什么样子。可以看到，60Hz信号作为纹波出现在已被放大的较慢5Hz信号之上。图7显示，对于图4中的仿真设置，来自+Vs的电源电流小于52uA。

图5.在电路不同级进行的瞬态仿真，Vcm=1.65V±1V

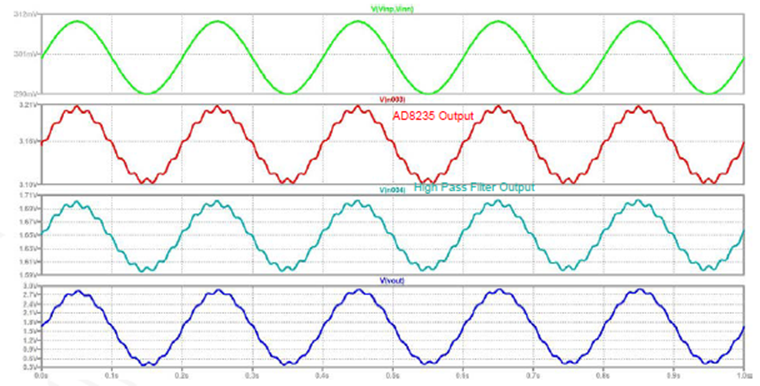

图6.在电路不同级进行的瞬态仿真，Voffset=300mV，Vsignal=±10mV，Vcm=1.65V±1V

图8中的另一个仿真显示了图3中电路的频率响应。峰值幅度是在5Hz频率确定的，光标1和2分别放置在高通和低通滤波器的-3dB点。下表显示了计算结果与测量结果的比较。

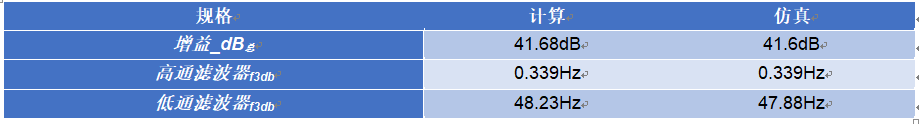

表2 - 计算结果与仿真结果

在频率响应中，值得一提的是对于此电路中使用的低通滤波器，当Cfilt2短路时，第二级的增益降至1。这意味着，来自AD8235和高通滤波器的信号在达到AD8235的带宽之前不会继续衰减。为了进一步滤波，可以将一个低通滤波器放在第二增益级的输出端，就像通常在ADC之前所做的那样。

图9中的另一个仿真显示了图3中电路的电压噪声密度与频率的关系（折合到输入）。做法是将输出噪声除以解决方案的总增益(121.3)。使用有效值噪声计算器来计算从0.5Hz到40Hz（即目标Vsignal频率范围）的积分噪声。要使用此计算器，首先右键单击图形的x轴以设置目标频率范围，然后按住Ctrl键并左键单击波形名称(V(onoise)/121.3)。使用下式可轻松将有效值噪声转换为峰峰值噪声：

快速检查AD8235噪声，确定这是主要的噪声源。这是有道理的，因为电路中的所有其他噪声源都是在第一级增益之后，折合到输入端的总噪声贡献得以减少。

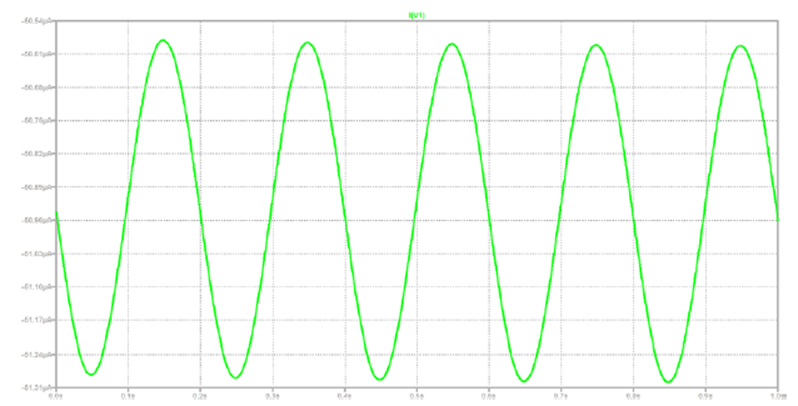

图7.总电源电流的瞬态仿真，Voffset=300mV，Vsignal=±10mV

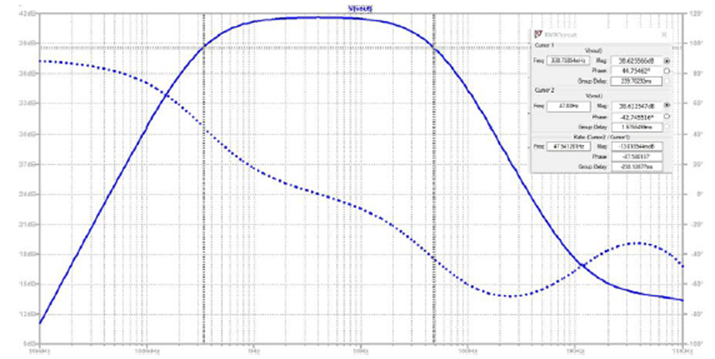

图8.图3中电路的频率响应

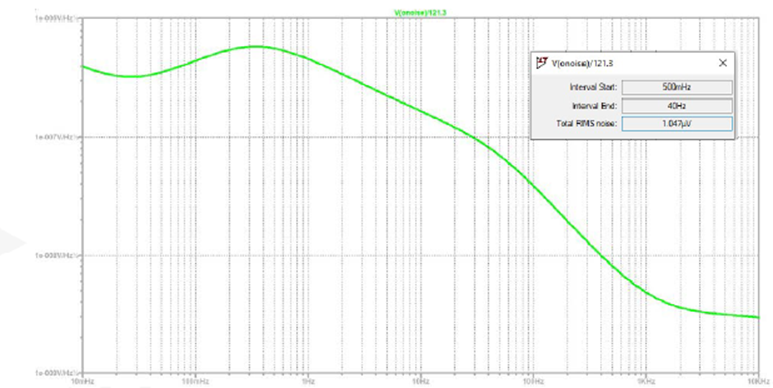

图9.图3中电路的电压噪声密度与频率的关系（折合到输入）

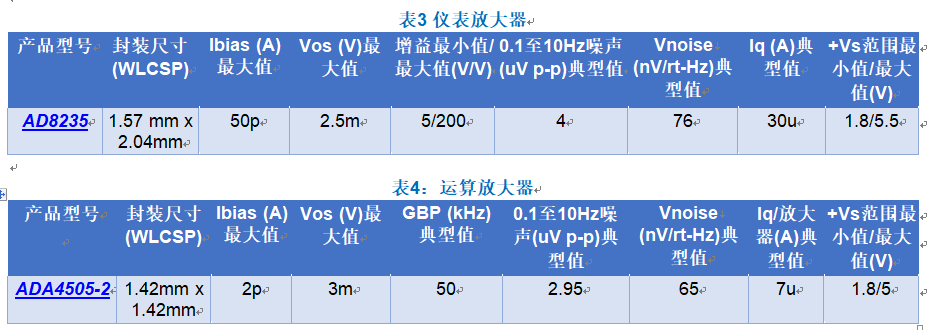

设计器件

参考资料

仪表放大器钻石图工具

钻石图工具是一个网络应用程序，可生成特定配置的输出电压范围与输入共模电压关系图，也被称为钻石图，适用于ADI仪表放大器。

LTspice

LTspice®是一款高性能SPICE III仿真软件、原理图采集工具和波形查看器，集成增强功能和模型，简化了开关稳压器、线性稳压器和信号链电路的仿真。

附录

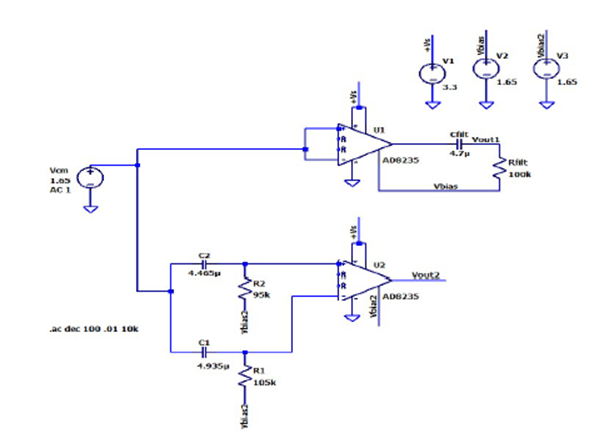

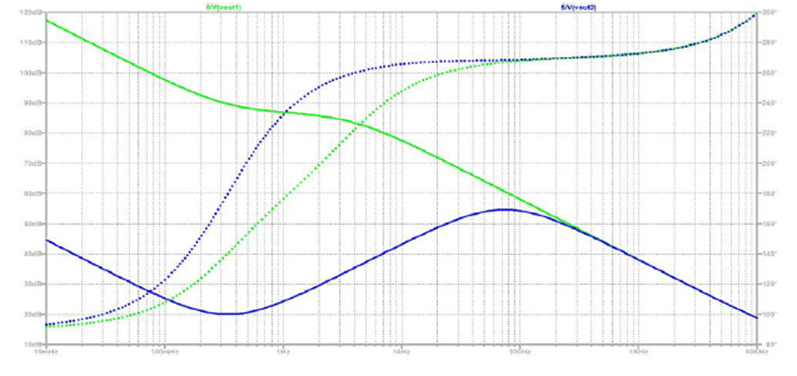

图10显示了LTSPICE原理图，其中比较了在输入端交流耦合的构想与在AD8235输出端交流耦合的做法。使用了相同的滤波器截止频率，但对于输入滤波器使用最差情况5%容差不匹配。共模与频率的关系图（折合到输入）如图10所示，其中比较了图1中电路（Vout1，绿色曲线）与前方的交流耦合（Vout2，蓝色曲线）。该结果未考虑传感器的任何其他不平衡（例如电极），也未考虑电容的ESL和ESR。

图10.交流耦合电路的比较（AD8235之前和之后）

图11.图10所示电路的CMRR与频率关系图的比较
