碳化硅二极管在快充、PC电源应用案例汇总

前言

当谈到第三代半导体材料时，碳化硅无疑是绕不开的话题。在如今这个效率为王的时代，消费者对高功率、高效率、小体积的充电设备的需求不断提高。因此，碳化硅二极管作为一种“战未来”的功率器件，正逐渐崭露头角，助力快充和PC电源实现更高的整机效率。

在下文中，充电头网将汇总碳化硅二极管在快充和PC电源领域的应用案例，探讨其相较于传统硅二极管具备哪些优异的特性。

碳化硅二极管

1、Alpha飞锃半导体

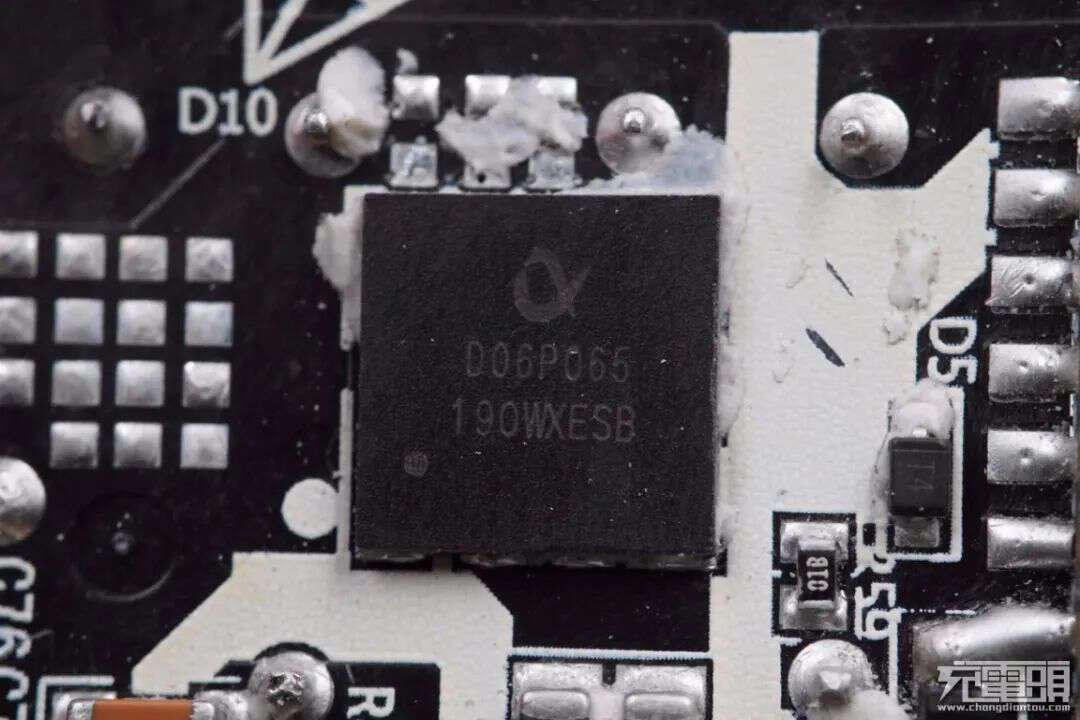

飞锃半导体ACD06PS065

飞锃半导体ACD06PS065，规格为6A 650V。具备高频率、零正向/反向恢复时间、耐高温、可并联使用、可靠性高等优秀的特性。可以广泛应用于PD快充适配器、服务器电源、太阳能逆变器、AC/DC转换器、DC/DC转换器、UPS等设备中。

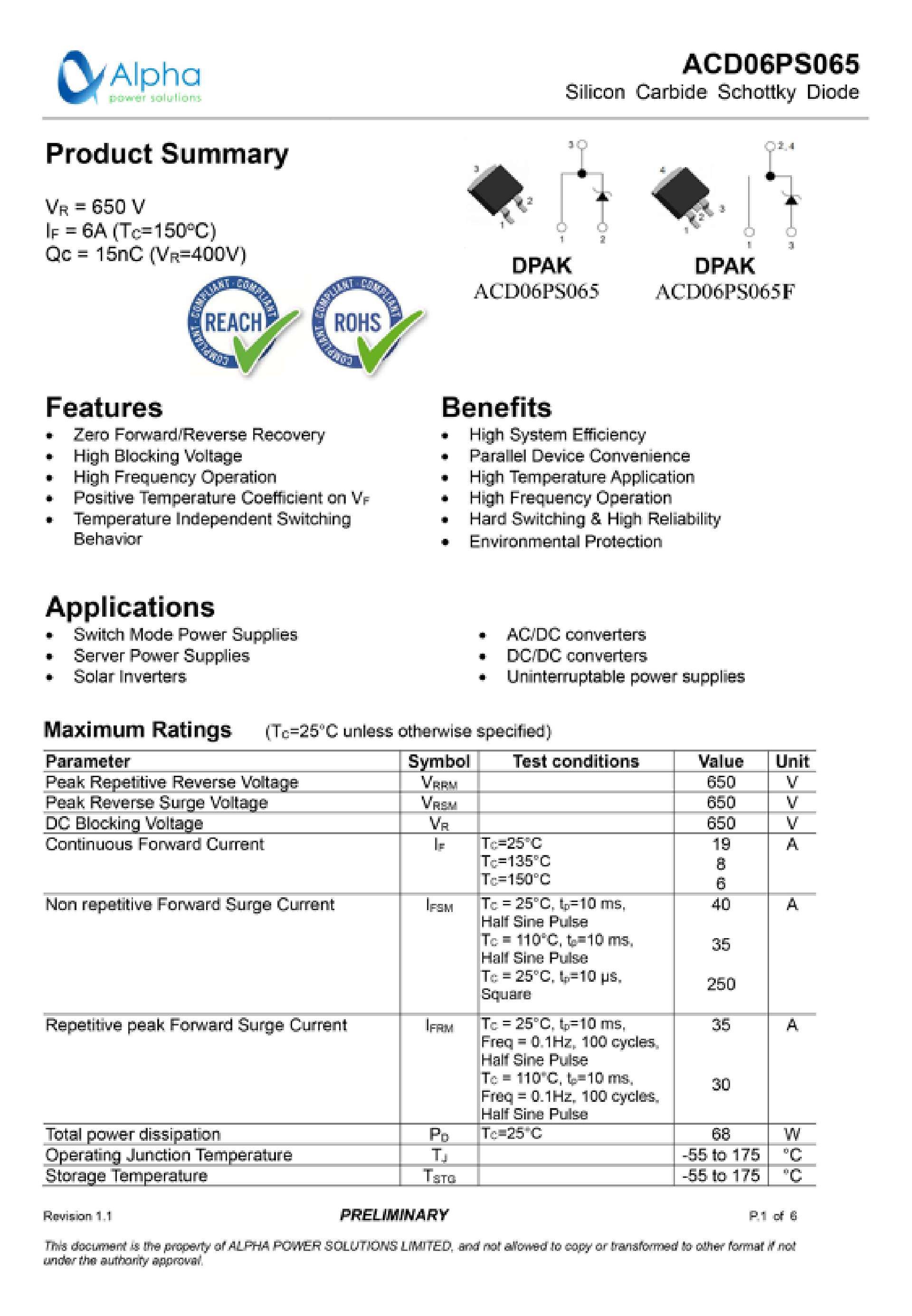

详细规格书如上图所示。

应用案例：

1、全球首款120W氮化镓+碳化硅PD快充充电器拆解

2、CREE科锐

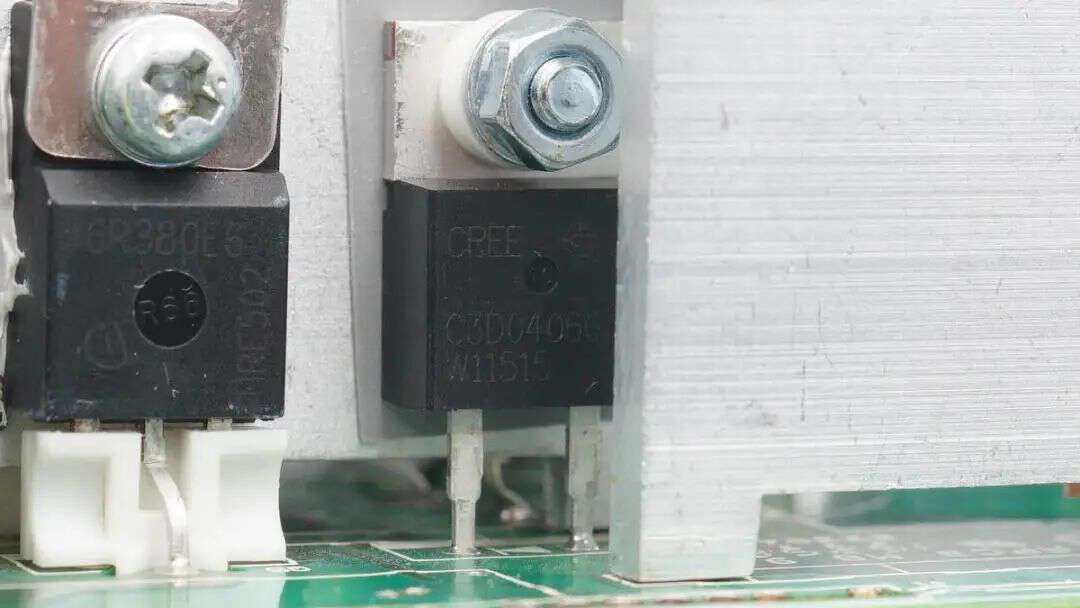

科锐CREE C3D04060A

CREE C3D04060A是一款碳化硅二极管，耐压600V，155℃下额定电流4A，具备高频、高效、零反向恢复电流、零正向恢复电压的特性，可以提升产品整机效率，降低散热成本。适用于PFC升压整流、AC/DC转换等场景应用。

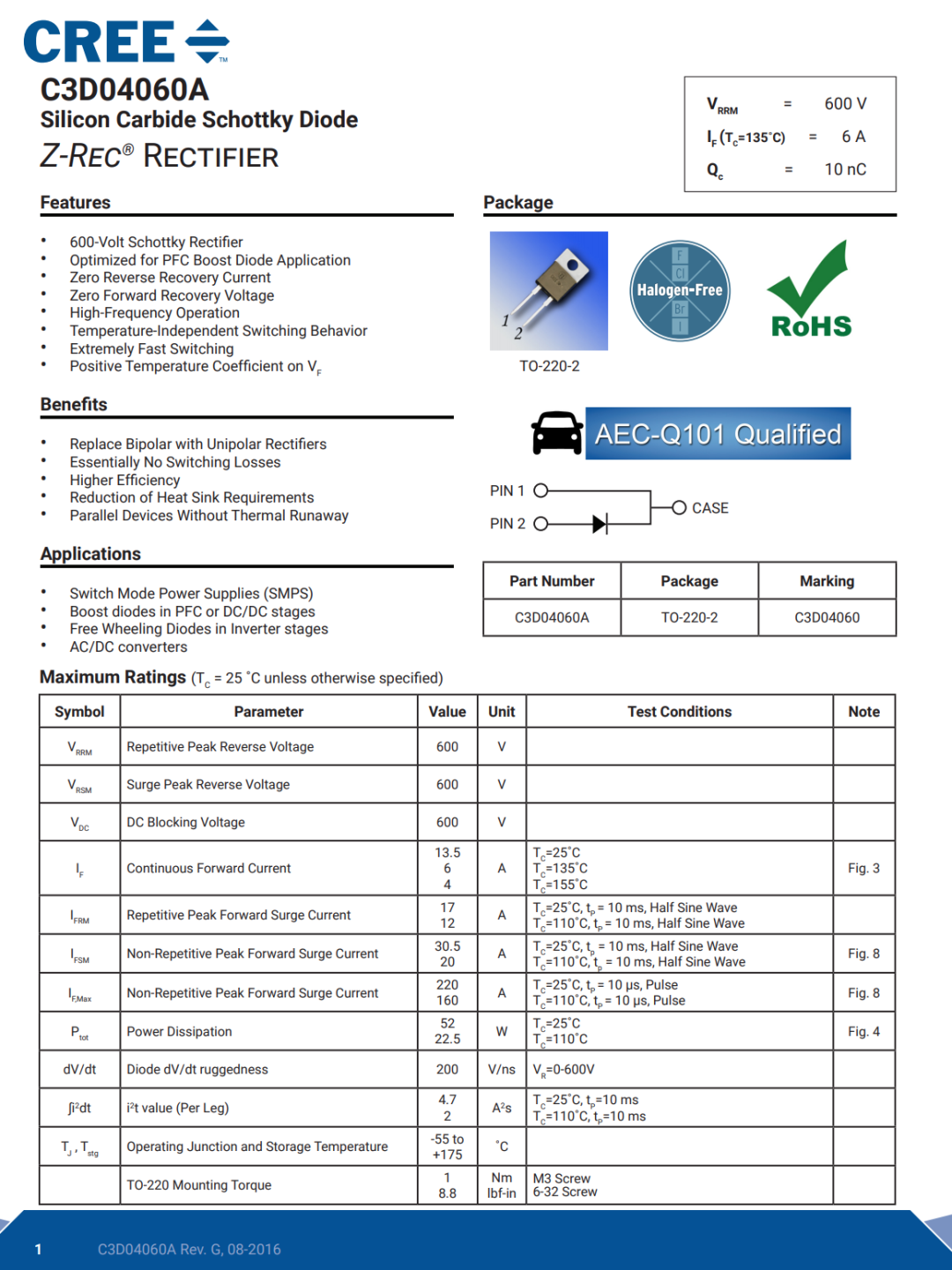

CREE C3D04060A 详细资料。

应用案例：

1、20元的550Ｗ碳化硅电源做工如何？暴力拆解揭晓

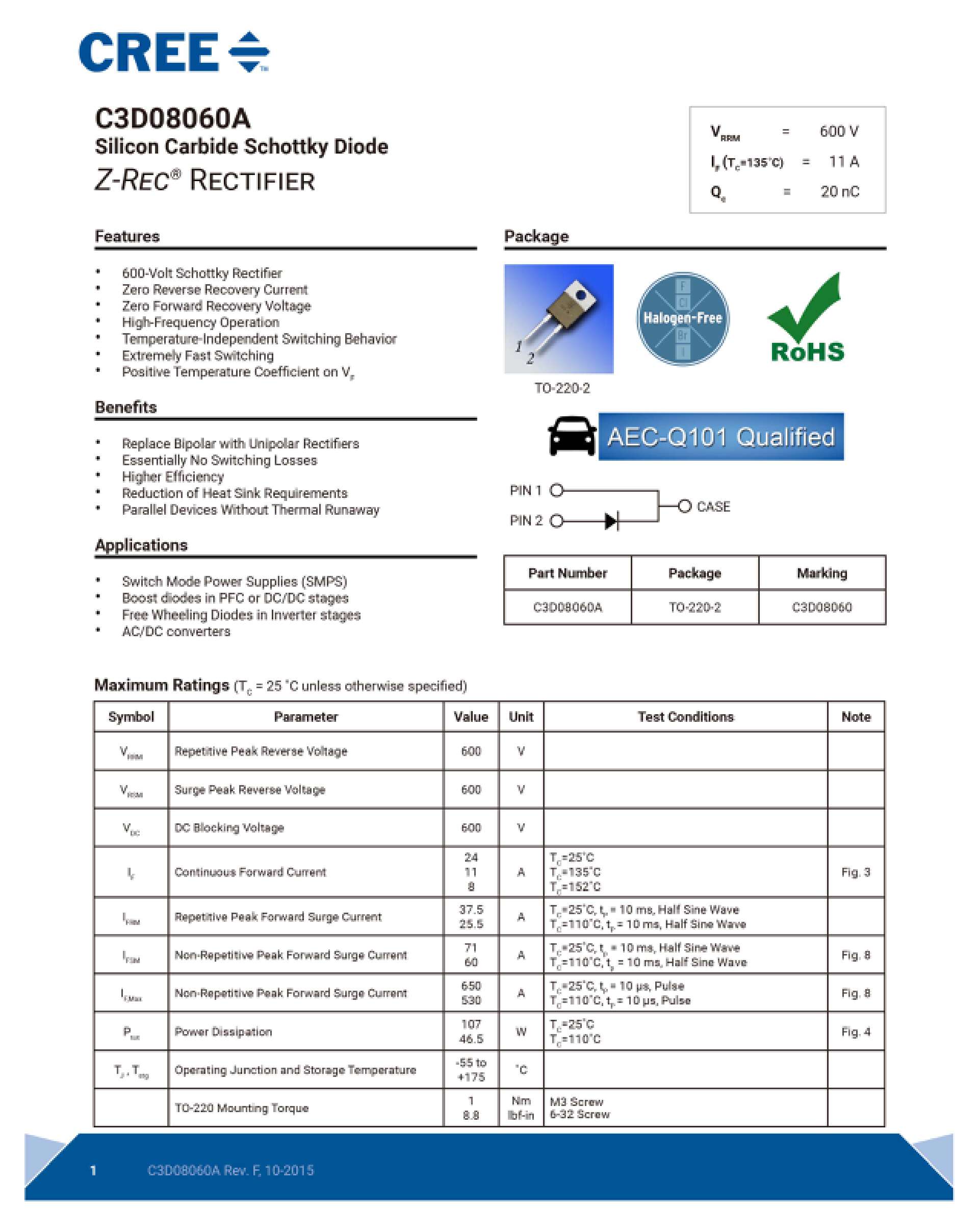

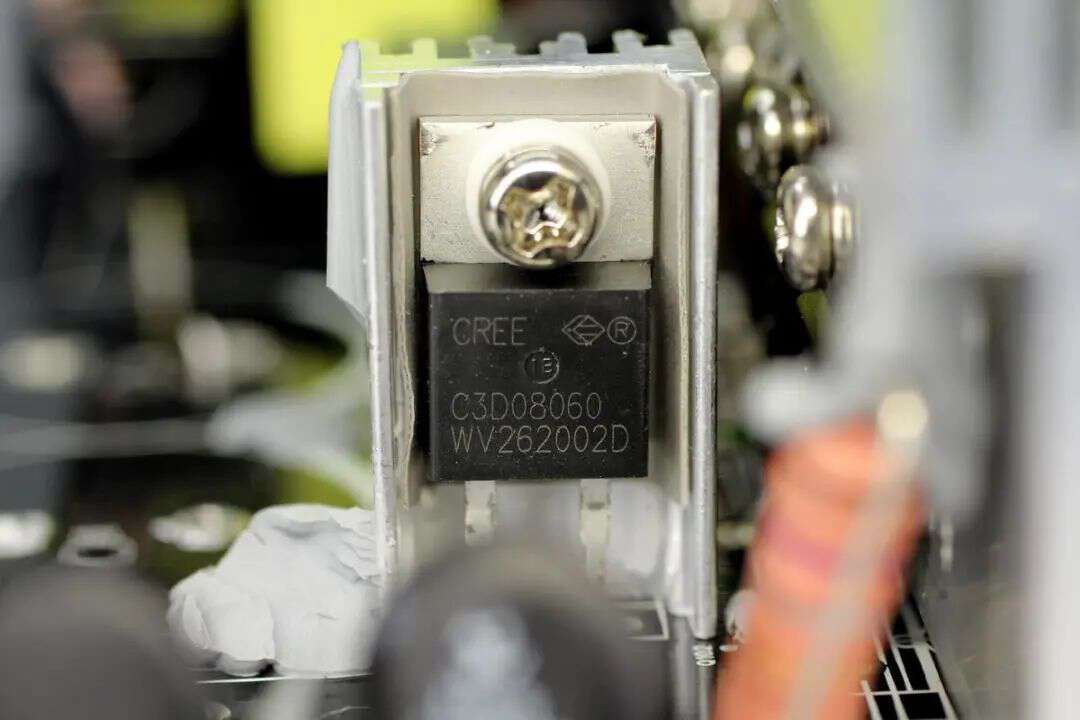

科锐CREE C3D08060A

CREE C3D08060A碳化硅二极管，耐压600V，135℃下额定电流为11A，TO-220-2封装，具备高频、高效率、零反向恢复电流、零正向恢复电压等特性，可以有效提升整机效率，减低散热成本。可以用作PFC或DC/DC阶段的升压二极管。

应用案例：

1、内置CREE碳化硅二极管，美商艾湃电竞650W金牌全模电源拆解

2、Maplesemi美浦森

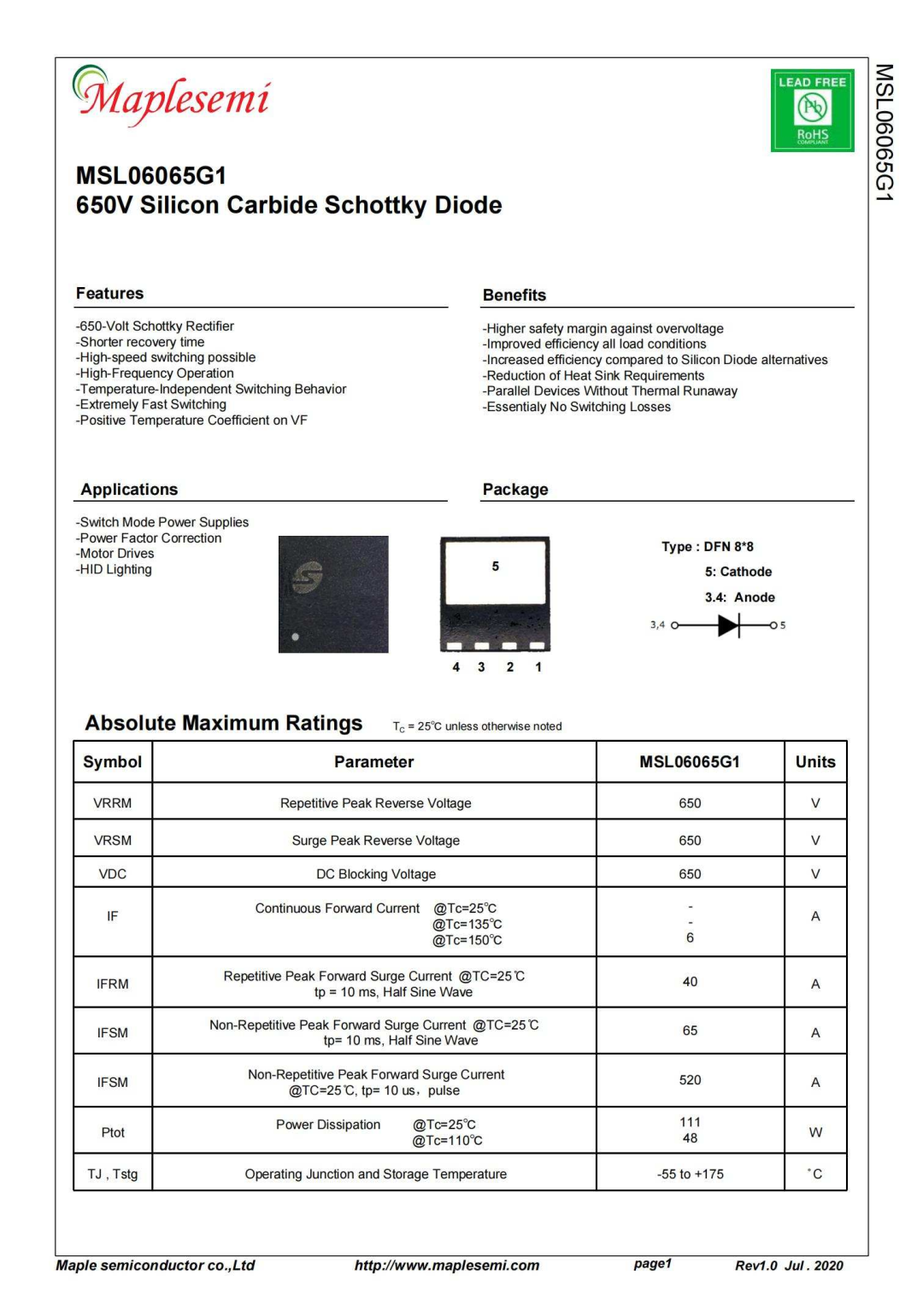

美浦森MSM06065G1

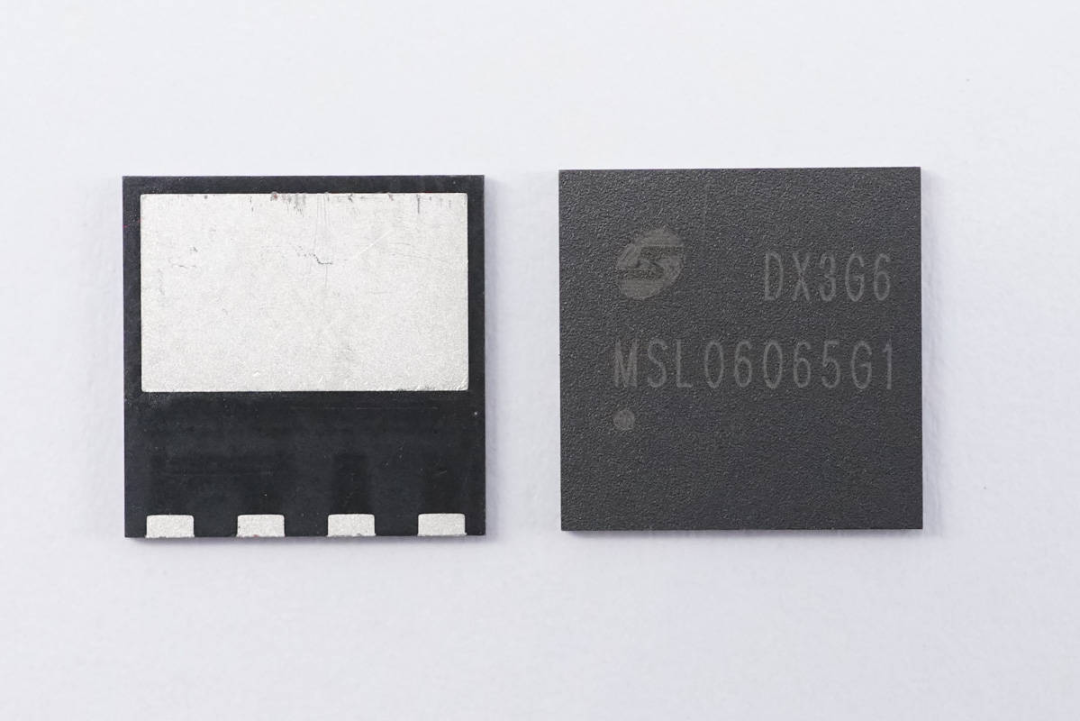

美浦森MSL06065G1碳化硅二极管采用DFN8*8封装，超薄封装节省体积，大面积散热焊盘可增强散热能力，适用于非极致追求功率密度的大功率氮化镓适配器中。

MSL06065G1碳化硅二极管耐压650V，150℃连续正向电流6A，工作温度范围-55到175℃，正向压降1.4V，并具有正温度系数特性，可直接并联使用。可应用于开关电源，功率因数校正，马达驱动和氙气灯照明应用。

应用案例：

1、拆解一款游戏本专用240W氮化镓+碳化硅适配器

2、绿联100W四口桌面充拆解，内置新型碳化硅二极管，三路独立输出

4、Rohm罗姆

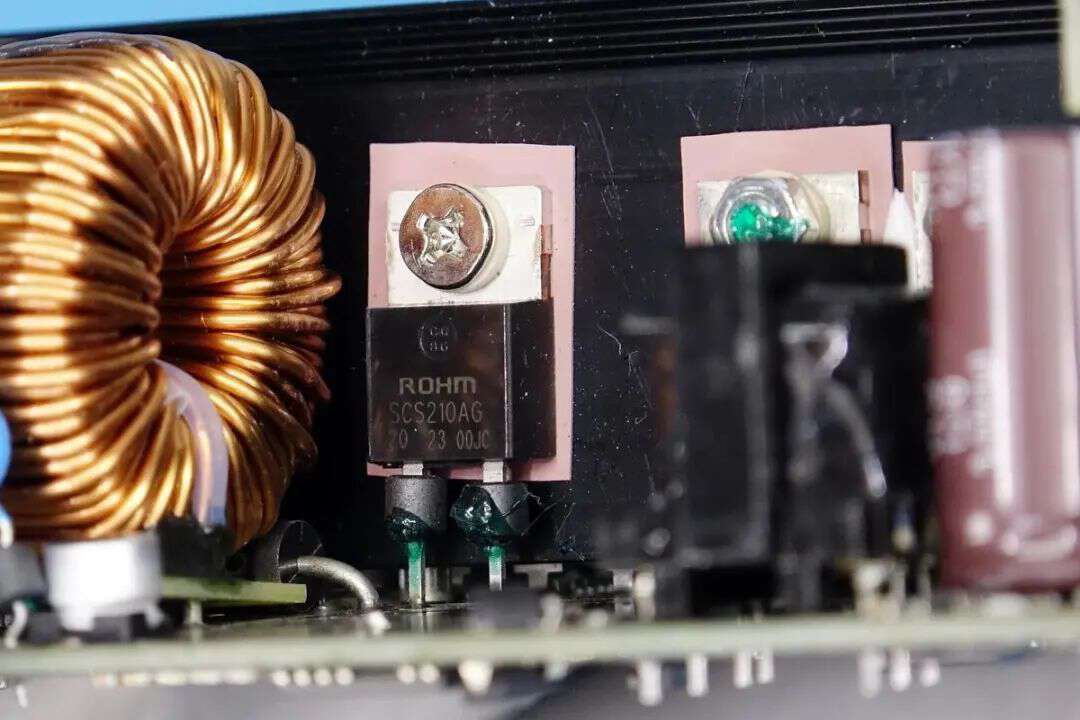

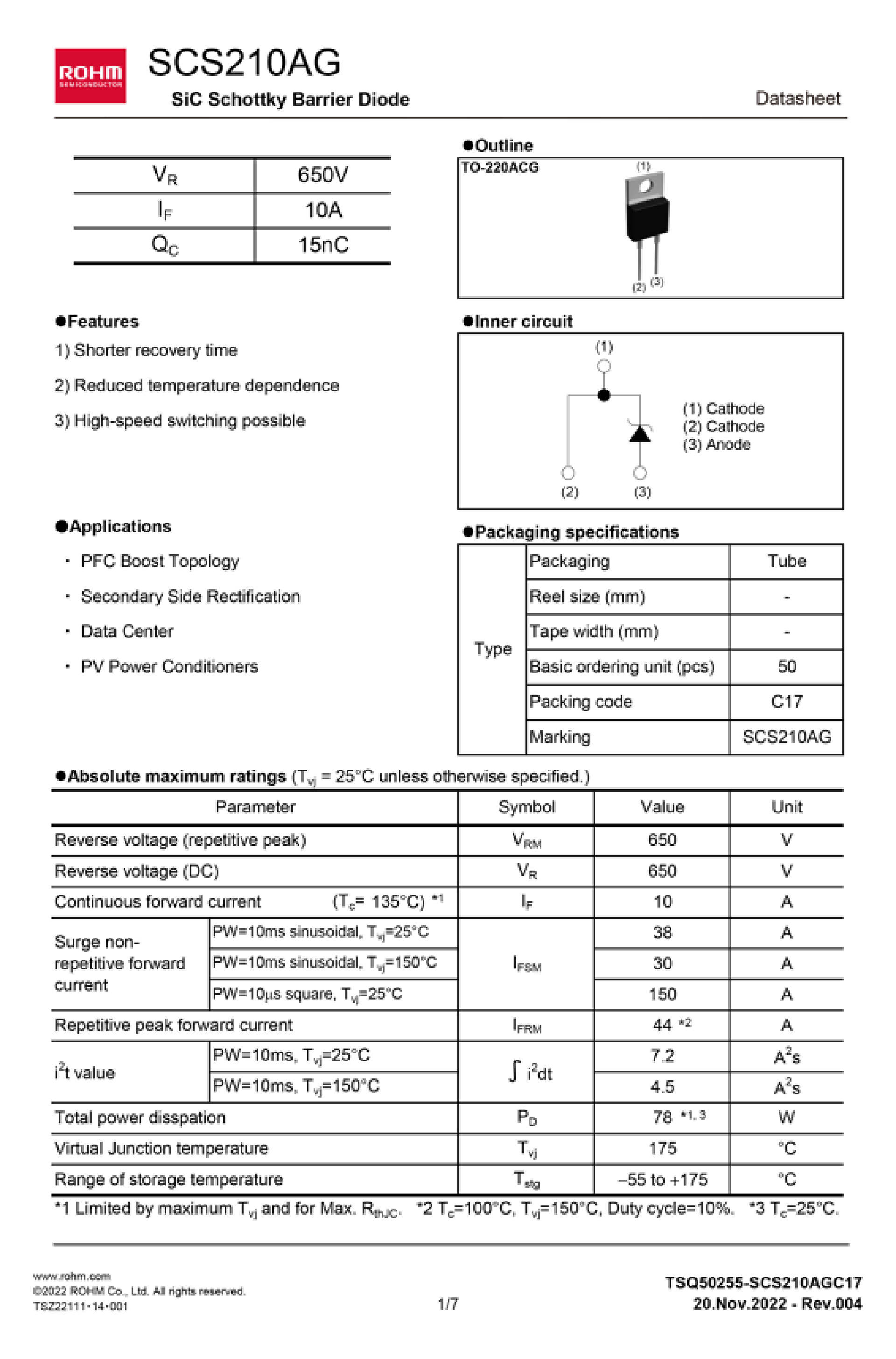

罗姆SCS210AG

罗姆SCS210AG是一款碳化硅二极管，规格为650V 10A，TO-220AC封装，具备反向恢复时间短，开关速率高等特性，可以用于PFC升压整流。

应用案例：

1、内置罗姆碳化硅二极管，拆解鑫谷昆仑650W金牌全模SFX电源

充电头网总结

碳化硅二极管与传统硅二极管相比，碳化硅二极管耐压更高，在高压应用中更可靠。它还具有良好的高频工作能力，有助于提高整机效率、减小能量损耗和改善整体性能。此外，碳化硅二极管高温稳定性比较好，还可以适用于高温场景。

通过在电源中搭载碳化硅二极管可以实现更高效率、更小的尺寸、更低的重量、更高功率密度以及更长的整机使用寿命。虽然碳化硅二极管在现今应用案例不多，但可以预见的是，未来碳化硅二极管在电源领域会有更广泛的应用前景，是一类“战未来”的功率器件。
